Способ утилизации сбросного тепла циркуляционной воды конденсатора турбин

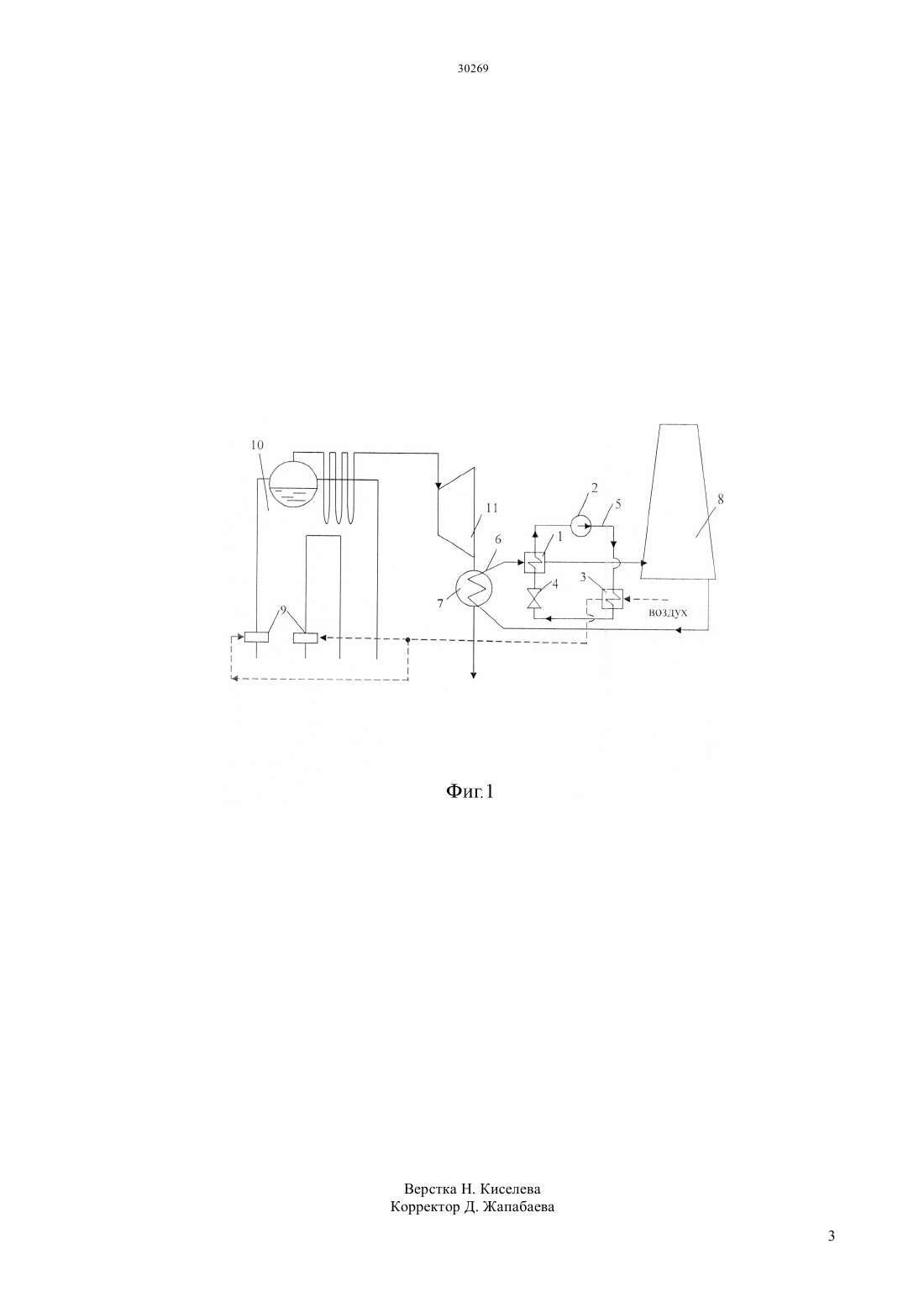

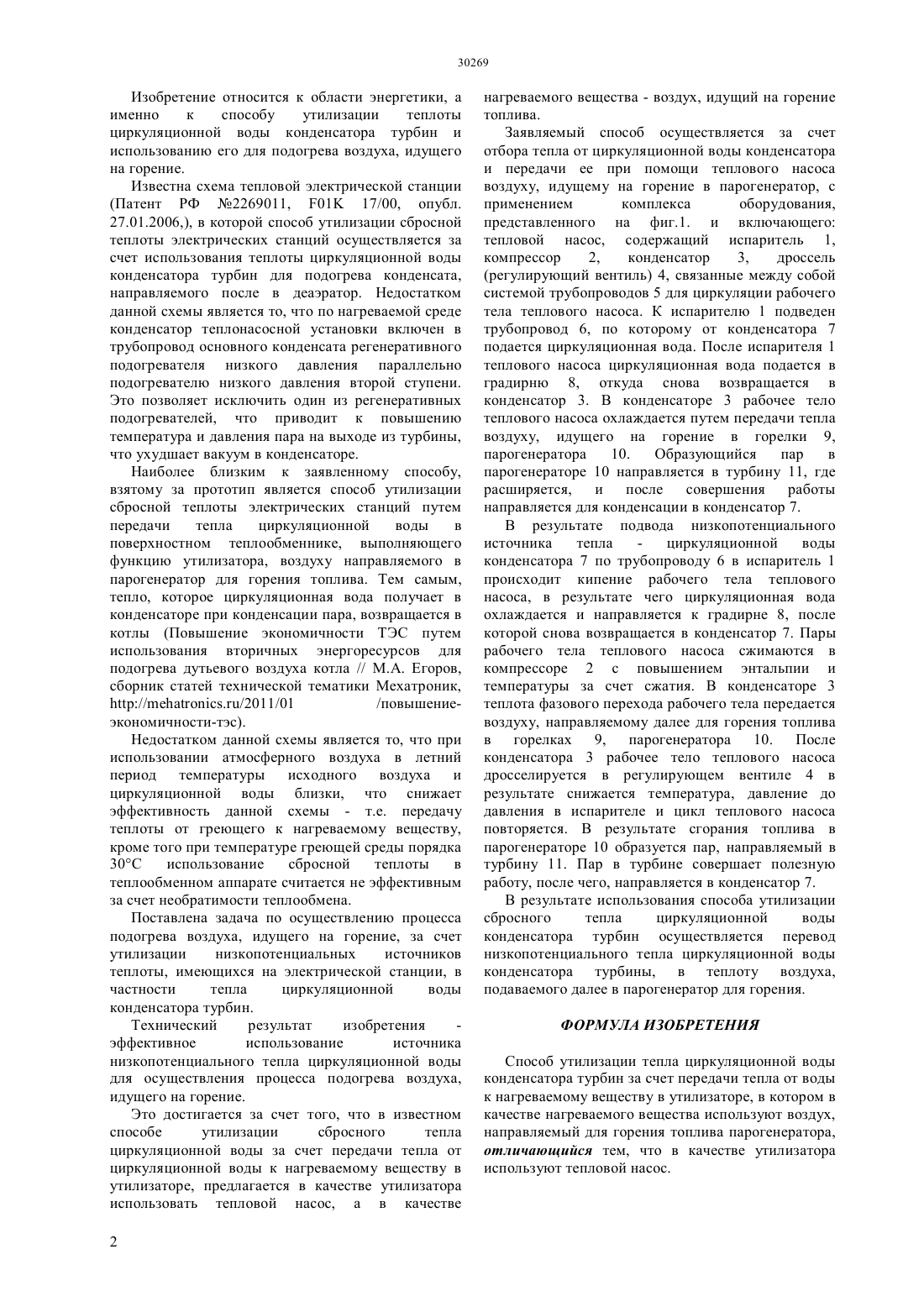

(51) 25 30/06 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ низкопотенциального источника тепла циркуляционной воды конденсатора 7 по трубопроводу 6 в испаритель 1 происходит кипение рабочего тела теплового насоса, в результате чего циркуляционная вода охлаждается и направляется к градирне 8, после которой снова возвращается в конденсатор 7. Пары рабочего тела теплового насоса сжимаются в компрессоре 2 с повышением энтальпии и температуры за счет сжатия. В конденсаторе 3 теплота фазового перехода рабочего тела передается воздуху, направляемому далее для горения топлива в горелках 9, парогенератора 10. После конденсатора 3 рабочее тело теплового насоса дросселируется в регулирующем вентиле 4 в результате снижается температура, давление до давления в испарителе и цикл теплового насоса повторяется. В результате сгорания топлива в парогенераторе 10 образуется пар, направляемый в турбину 11. Пар в турбине совершает полезную работу, после чего, направляется в конденсатор 7. В результате использования способа утилизации сбросного тепла циркуляционной воды конденсатора турбин осуществляется перевод низкопотенциального тепла циркуляционной воды конденсатора турбины, в теплоту воздуха,подаваемого далее в парогенератор для горения.(73) Товарищество с ограниченной ответственностью Инновационный Евразийский университет(56) Егоров М.А. Повышение экономичности ТЭС путем использования вторичных энергоресурсов для подогрева дутьевого воздуха котла // Сборник статей технической тематики,//./2011/01/повышениеэкономичности-тэс(54) СПОСОБ УТИЛИЗАЦИИ СБРОСНОГО ТЕПЛА ЦИРКУЛЯЦИОННОЙ ВОДЫ КОНДЕНСАТОРА ТУРБИН(57) Изобретение относится к области энергетики, а именно к способу утилизации теплоты циркуляционной воды конденсатора турбин и использованию его для подогрева воздуха, идущего на горение. Технический результат изобретения эффективное использование источника низкопотенциального тепла циркуляционной воды для осуществления процесса подогрева воздуха,идущего на горение. Способ утилизации тепла осуществляется следующим образом в результате подвода Изобретение относится к области энергетики, а именно к способу утилизации теплоты циркуляционной воды конденсатора турбин и использованию его для подогрева воздуха, идущего на горение. Известна схема тепловой электрической станции(Патент РФ 2269011, 01 17/00, опубл. 27.01.2006,), в которой способ утилизации сбросной теплоты электрических станций осуществляется за счет использования теплоты циркуляционной воды конденсатора турбин для подогрева конденсата,направляемого после в деаэратор. Недостатком данной схемы является то, что по нагреваемой среде конденсатор теплонасосной установки включен в трубопровод основного конденсата регенеративного подогревателя низкого давления параллельно подогревателю низкого давления второй ступени. Это позволяет исключить один из регенеративных подогревателей, что приводит к повышению температура и давления пара на выходе из турбины,что ухудшает вакуум в конденсаторе. Наиболее близким к заявленному способу,взятому за прототип является способ утилизации сбросной теплоты электрических станций путем передачи тепла циркуляционной воды в поверхностном теплообменнике, выполняющего функцию утилизатора, воздуху направляемого в парогенератор для горения топлива. Тем самым,тепло, которое циркуляционная вода получает в конденсаторе при конденсации пара, возвращается в котлы (Повышение экономичности ТЭС путем использования вторичных энергоресурсов для подогрева дутьевого воздуха котла // М.А. Егоров,сборник статей технической тематики Мехатроник,//./2011/01/повышениеэкономичности-тэс). Недостатком данной схемы является то, что при использовании атмосферного воздуха в летний период температуры исходного воздуха и циркуляционной воды близки, что снижает эффективность данной схемы - т.е. передачу теплоты от греющего к нагреваемому веществу,кроме того при температуре греющей среды порядка 30 С использование сбросной теплоты в теплообменном аппарате считается не эффективным за счет необратимости теплообмена. Поставлена задача по осуществлению процесса подогрева воздуха, идущего на горение, за счет утилизации низкопотенциальных источников теплоты, имеющихся на электрической станции, в частности тепла циркуляционной воды конденсатора турбин. Технический результат изобретения эффективное использование источника низкопотенциального тепла циркуляционной воды для осуществления процесса подогрева воздуха,идущего на горение. Это достигается за счет того, что в известном способе утилизации сбросного тепла циркуляционной воды за счет передачи тепла от циркуляционной воды к нагреваемому веществу в утилизаторе, предлагается в качестве утилизатора использовать тепловой насос, а в качестве 2 нагреваемого вещества - воздух, идущий на горение топлива. Заявляемый способ осуществляется за счет отбора тепла от циркуляционной воды конденсатора и передачи ее при помощи теплового насоса воздуху, идущему на горение в парогенератор, с применением комплекса оборудования,представленного на фиг.1. и включающего тепловой насос, содержащий испаритель 1,компрессор 2,конденсатор 3,дроссель(регулирующий вентиль) 4, связанные между собой системой трубопроводов 5 для циркуляции рабочего тела теплового насоса. К испарителю 1 подведен трубопровод 6, по которому от конденсатора 7 подается циркуляционная вода. После испарителя 1 теплового насоса циркуляционная вода подается в градирню 8, откуда снова возвращается в конденсатор 3. В конденсаторе 3 рабочее тело теплового насоса охлаждается путем передачи тепла воздуху, идущего на горение в горелки 9,парогенератора 10. Образующийся пар в парогенераторе 10 направляется в турбину 11, где расширяется, и после совершения работы направляется для конденсации в конденсатор 7. В результате подвода низкопотенциального источника тепла циркуляционной воды конденсатора 7 по трубопроводу 6 в испаритель 1 происходит кипение рабочего тела теплового насоса, в результате чего циркуляционная вода охлаждается и направляется к градирне 8, после которой снова возвращается в конденсатор 7. Пары рабочего тела теплового насоса сжимаются в компрессоре 2 с повышением энтальпии и температуры за счет сжатия. В конденсаторе 3 теплота фазового перехода рабочего тела передается воздуху, направляемому далее для горения топлива в горелках 9, парогенератора 10. После конденсатора 3 рабочее тело теплового насоса дросселируется в регулирующем вентиле 4 в результате снижается температура, давление до давления в испарителе и цикл теплового насоса повторяется. В результате сгорания топлива в парогенераторе 10 образуется пар, направляемый в турбину 11. Пар в турбине совершает полезную работу, после чего, направляется в конденсатор 7. В результате использования способа утилизации сбросного тепла циркуляционной воды конденсатора турбин осуществляется перевод низкопотенциального тепла циркуляционной воды конденсатора турбины, в теплоту воздуха,подаваемого далее в парогенератор для горения. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ утилизации тепла циркуляционной воды конденсатора турбин за счет передачи тепла от воды к нагреваемому веществу в утилизаторе, в котором в качестве нагреваемого вещества используют воздух,направляемый для горения топлива парогенератора,отличающийся тем, что в качестве утилизатора используют тепловой насос.
