Способ утилизации сбросного тепла продувочной воды парогенератора

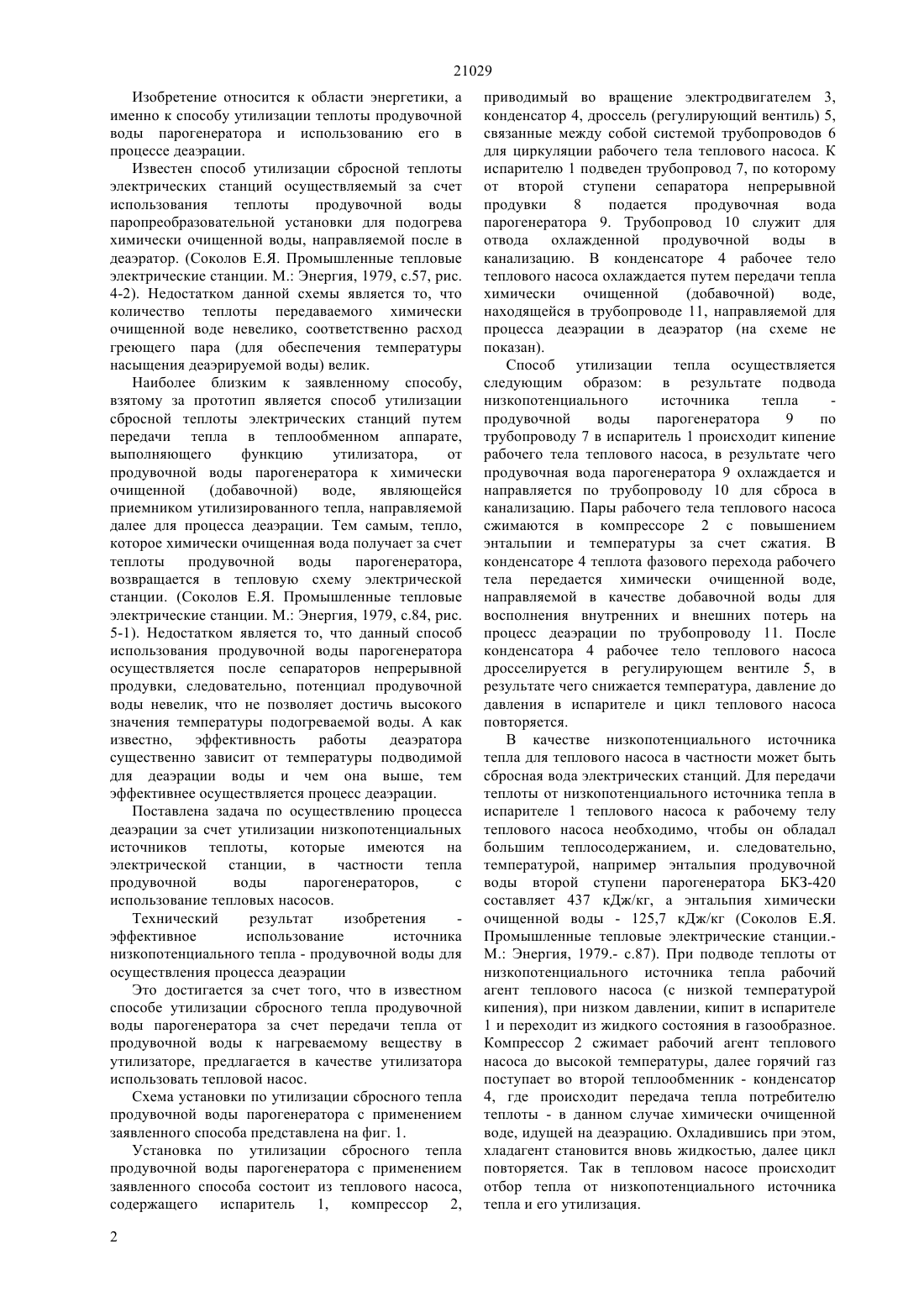

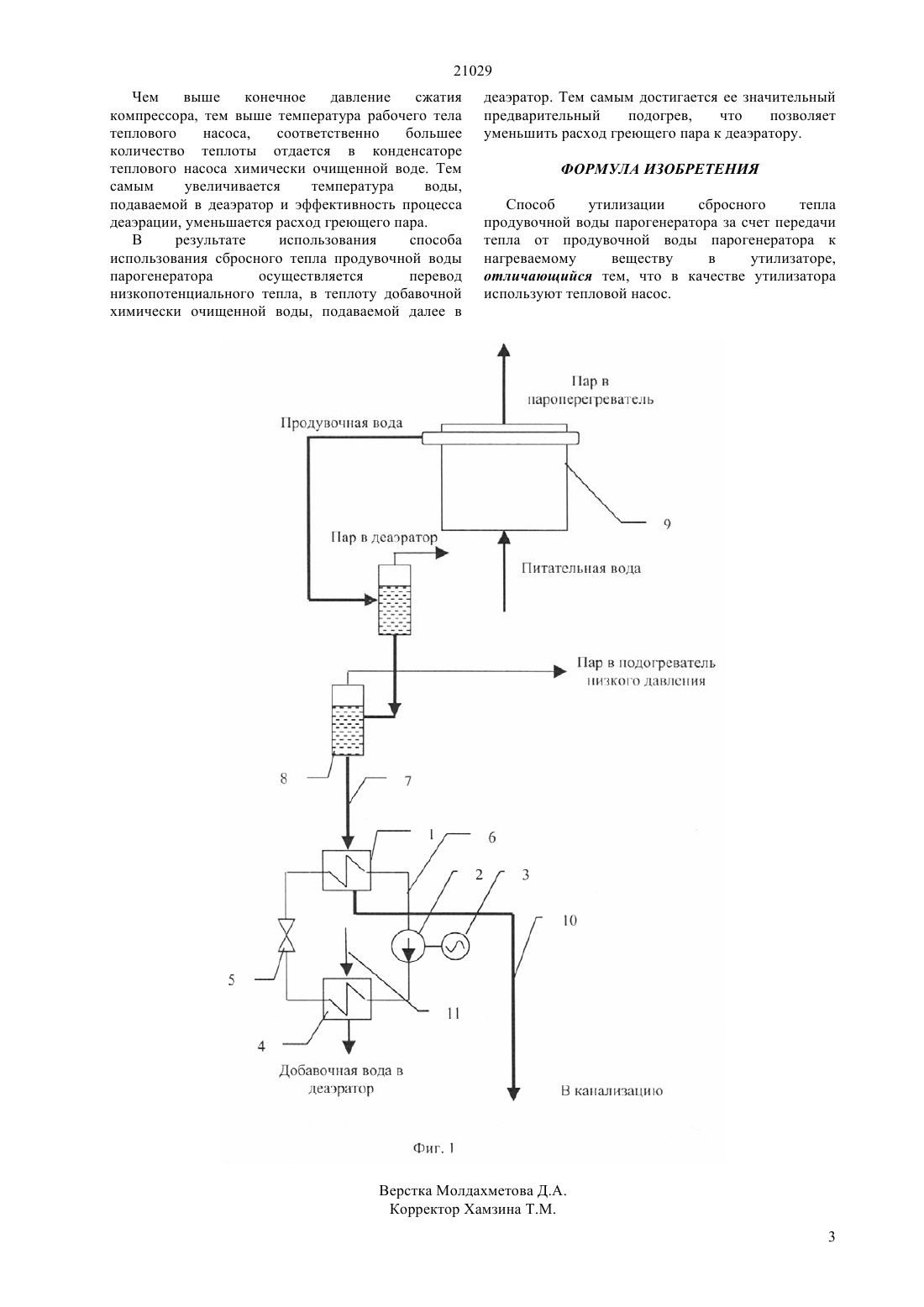

(51) 25 30/06 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ сжимаются в компрессоре 2 с повышением энтальпии и температуры за счет сжатия. В конденсаторе 4 теплота фазового перехода рабочего тела передается химически очищенной воде,направляемой в качестве добавочной воды для восполнения внутренних и внешних потерь на процесс деаэрации по трубопроводу 11. После конденсатора 4 рабочее тело теплового насоса дросселируется в регулирующем вентиле 5, в результате чего снижается температура, давление до давления в испарителе и цикл теплового насоса повторяется. Чем выше конечное давление сжатия компрессора, тем выше температура рабочего тела теплового насоса,соответственно большее количество теплоты отдается в конденсаторе теплового насоса химически очищенной воде. Тем самым увеличивается температура воды,подаваемой в деаэратор и эффективность процесса деаэрации, уменьшается расход греющего пара. В результате использования способа использования сбросного тепла продувочной воды парогенератора осуществляется перевод низкопотенциального тепла, в теплоту добавочной химически очищенной воды, подаваемой далее в деаэратор. Тем самым достигается ее значительный предварительный подогрев,что позволяет уменьшить расход греющего пара к деаэратору.(73) Товарищество с ограниченной ответственностью Инновационный Евразийский университет(56) Соколов Е.Я. Промышленные тепловые электрические станции. М. Энергия, 1979. с.84. рис. 5-1(54) СПОСОБ УТИЛИЗАЦИИ СБРОСНОГО ТЕПЛА ПРОДУВОЧНОЙ ВОДЫ ПАРОГЕНЕРАТОРА(57) Изобретение относится к области энергетики, а именно к способу утилизации теплоты продувочной воды и использованию его в процессе деаэрации. Технический результат изобретения эффективное использование источника низкопотенциального тепла - продувочной воды для осуществления процесса деаэрации. Способ утилизации тепла осуществляется следующим образом в результате подвода низкопотенциального источника тепла продувочной воды парогенератора 9 по трубопроводу 7 в испаритель 1 происходит кипение рабочего тела теплового насоса, в результате чего продувочная вода парогенератора 9 охлаждается и направляется по трубопроводу 10 для сброса в канализацию. Пары рабочего тела теплового насоса 21029 Изобретение относится к области энергетики, а именно к способу утилизации теплоты продувочной воды парогенератора и использованию его в процессе деаэрации. Известен способ утилизации сбросной теплоты электрических станций осуществляемый за счет использования теплоты продувочной воды паропреобразовательной установки для подогрева химически очищенной воды, направляемой после в деаэратор. (Соколов Е.Я. Промышленные тепловые электрические станции. М. Энергия, 1979, с.57, рис. 4-2). Недостатком данной схемы является то, что количество теплоты передаваемого химически очищенной воде невелико, соответственно расход греющего пара (для обеспечения температуры насыщения деаэрируемой воды) велик. Наиболее близким к заявленному способу,взятому за прототип является способ утилизации сбросной теплоты электрических станций путем передачи тепла в теплообменном аппарате,выполняющего функцию утилизатора,от продувочной воды парогенератора к химически очищенной(добавочной) воде,являющейся приемником утилизированного тепла, направляемой далее для процесса деаэрации. Тем самым, тепло,которое химически очищенная вода получает за счет теплоты продувочной воды парогенератора,возвращается в тепловую схему электрической станции. (Соколов Е.Я. Промышленные тепловые электрические станции. М. Энергия, 1979, с.84, рис. 5-1). Недостатком является то, что данный способ использования продувочной воды парогенератора осуществляется после сепараторов непрерывной продувки, следовательно, потенциал продувочной воды невелик, что не позволяет достичь высокого значения температуры подогреваемой воды. А как известно, эффективность работы деаэратора существенно зависит от температуры подводимой для деаэрации воды и чем она выше, тем эффективнее осуществляется процесс деаэрации. Поставлена задача по осуществлению процесса деаэрации за счет утилизации низкопотенциальных источников теплоты, которые имеются на электрической станции, в частности тепла продувочной воды парогенераторов,с использование тепловых насосов. Технический результат изобретения эффективное использование источника низкопотенциального тепла - продувочной воды для осуществления процесса деаэрации Это достигается за счет того, что в известном способе утилизации сбросного тепла продувочной воды парогенератора за счет передачи тепла от продувочной воды к нагреваемому веществу в утилизаторе, предлагается в качестве утилизатора использовать тепловой насос. Схема установки по утилизации сбросного тепла продувочной воды парогенератора с применением заявленного способа представлена на фиг. 1. Установка по утилизации сбросного тепла продувочной воды парогенератора с применением заявленного способа состоит из теплового насоса,содержащего испаритель 1, компрессор 2,2 приводимый во вращение электродвигателем 3,конденсатор 4, дроссель (регулирующий вентиль) 5,связанные между собой системой трубопроводов 6 для циркуляции рабочего тела теплового насоса. К испарителю 1 подведен трубопровод 7, по которому от второй ступени сепаратора непрерывной продувки 8 подается продувочная вода парогенератора 9. Трубопровод 10 служит для отвода охлажденной продувочной воды в канализацию. В конденсаторе 4 рабочее тело теплового насоса охлаждается путем передачи тепла химически очищенной(добавочной) воде,находящейся в трубопроводе 11, направляемой для процесса деаэрации в деаэратор (на схеме не показан). Способ утилизации тепла осуществляется следующим образом в результате подвода низкопотенциального источника тепла продувочной воды парогенератора 9 по трубопроводу 7 в испаритель 1 происходит кипение рабочего тела теплового насоса, в результате чего продувочная вода парогенератора 9 охлаждается и направляется по трубопроводу 10 для сброса в канализацию. Пары рабочего тела теплового насоса сжимаются в компрессоре 2 с повышением энтальпии и температуры за счет сжатия. В конденсаторе 4 теплота фазового перехода рабочего тела передается химически очищенной воде,направляемой в качестве добавочной воды для восполнения внутренних и внешних потерь на процесс деаэрации по трубопроводу 11. После конденсатора 4 рабочее тело теплового насоса дросселируется в регулирующем вентиле 5, в результате чего снижается температура, давление до давления в испарителе и цикл теплового насоса повторяется. В качестве низкопотенциального источника тепла для теплового насоса в частности может быть сбросная вода электрических станций. Для передачи теплоты от низкопотенциального источника тепла в испарителе 1 теплового насоса к рабочему телу теплового насоса необходимо, чтобы он обладал большим теплосодержанием, и. следовательно,температурой, например энтальпия продувочной воды второй ступени парогенератора БКЗ-420 составляет 437 кДж/кг, а энтальпия химически очищенной воды - 125,7 кДж/кг (Соколов Е.Я. Промышленные тепловые электрические станции.М. Энергия, 1979.- с.87). При подводе теплоты от низкопотенциального источника тепла рабочий агент теплового насоса (с низкой температурой кипения), при низком давлении, кипит в испарителе 1 и переходит из жидкого состояния в газообразное. Компрессор 2 сжимает рабочий агент теплового насоса до высокой температуры, далее горячий газ поступает во второй теплообменник - конденсатор 4, где происходит передача тепла потребителю теплоты - в данном случае химически очищенной воде, идущей на деаэрацию. Охладившись при этом,хладагент становится вновь жидкостью, далее цикл повторяется. Так в тепловом насосе происходит отбор тепла от низкопотенциального источника тепла и его утилизация. 21029 Чем выше конечное давление сжатия компрессора, тем выше температура рабочего тела теплового насоса,соответственно большее количество теплоты отдается в конденсаторе теплового насоса химически очищенной воде. Тем самым увеличивается температура воды,подаваемой в деаэратор и эффективность процесса деаэрации, уменьшается расход греющего пара. В результате использования способа использования сбросного тепла продувочной воды парогенератора осуществляется перевод низкопотенциального тепла, в теплоту добавочной химически очищенной воды, подаваемой далее в деаэратор. Тем самым достигается ее значительный предварительный подогрев,что позволяет уменьшить расход греющего пара к деаэратору. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ утилизации сбросного тепла продувочной воды парогенератора за счет передачи тепла от продувочной воды парогенератора к нагреваемому веществу в утилизаторе,отличающийся тем, что в качестве утилизатора используют тепловой насос.
