Способ утилизации тепла .

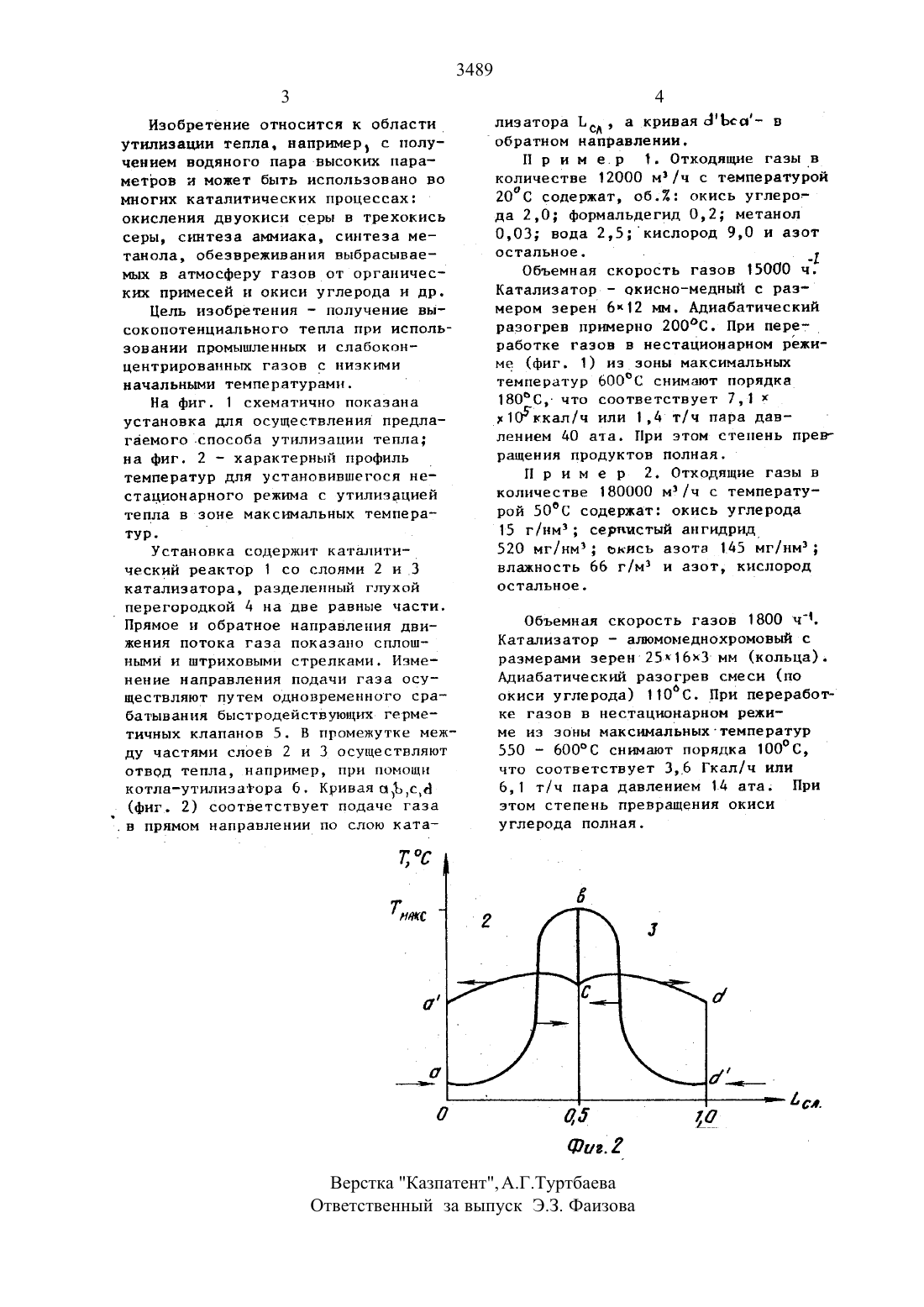

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(73) РйютитуткатшптижСибирского отделения РАН (КН)Моисеев Г.И. И пр. Конструкция стационарных газотурбинных установок. М.Л. Госэнергоиздат 1965,с. 11.Авторское свидетельство СССР Ю 8 д 9594 кл. В 01 П 53/36, 1979.(54)(57) спосов утилизации ТЕПЛА при каталитическом превращении газов путем продувки последними неподвижного слоя катализатора, о т л и ч а ю щ и й стя .тем что, с целью получения высокопотенциальиого тепла при использовании промышленным И елабоконцентрированных газов с низкими начальньми температурами,периодически изменяют.направление продувки слоя на противоположное с получением зоны максиальных температур, из которой отводят избыточ ное тепло на утилизацию.Изобретение относится к области утилизации тепла, например, с получением водяного пара высоки параметров и может быть использовано во многих каталитических процессах окисления двуокиси серы в трехокись серы, ситеза аммиака, синтеза метанола, обезвреживания выбрасываемых в атмосферу газов от органическиж приесей н окиси углерода и др.Цель изобретения - получение высокопотеициального тепла при использовании промышленньш и слабоконцентрированных газов с низкими начальными температурами .На фиг. 1 схематично показана установка для осуществления предлагаемого способа утилизации тепла на фиг. 2 - характерный профиль температур для установившегося нестационарного режима с утилизацией тепла в зоне максиальных температур.Установка содержит каталитический реактор 1 со слоями 2 и 3 катализатора, разделенный глухой перегородкой 4 на две равные части.Прямое и обратное направления движения потока газа показано сплош ныи и штриховыми стрелками. Изменение направления подачи газа осуществляют путем одновременного срабатывания быстродействующих герметичных клапанов 5. В промежутке между частями слоев 2 и 3 осуществляют отвод тепла, например, при помощиОбъемная скорость газов 15000 ч. Катализатор - окисно-медный с размером зерен 6112 м. Адиабатический разогрев примерно 200 С. При переработке газов в нестационарном режиме (фиг. 1) из зоны максимальных температур 600 С снимают порядка 180 С-что соответствует 7,1 Х ккал/ч или 1,4 т/ч пара давлением 40 ата. При этом степень превращения продуктов полная.П р и м е р 2. Отходящие газы в количестве 180000 м/ч с температурой 50 С содержат окись углерода 15 г/нм сернистый ангидрцц 520 мг/нм окись азота 145 мг/нм влажность 66 г/м и азот, кислород остальное.Объемная скорость газов 1800 ч. Катализатор - алмомеднохромовый с размерами зерен 25 т 6 х 3 мм (кольца). Адиабатический разогрев смеси (по окиси углерода) 110 С. При переработке газов в нестационарном режиме из зоны максимальных температур 550 - 600 С снимают порядка 10000,что соответствует 3,6 Гкал/ч иликотла-утилизатора 6. Кривая(хфда 6,1 т/ч пара давлением 14 ата При (фиг. 2) соответствует подаче газа этом степень превращения окиси в прямом направлении по слою ката- углерода полная. С С 7 иМТ 0 0 1 ь дел д М Ш 4170 г.Верстка Казпатент, А.Г.Туртбасва Ответственный за выпуск 3.3. Фаизова
