Устройство для термообработки зерна

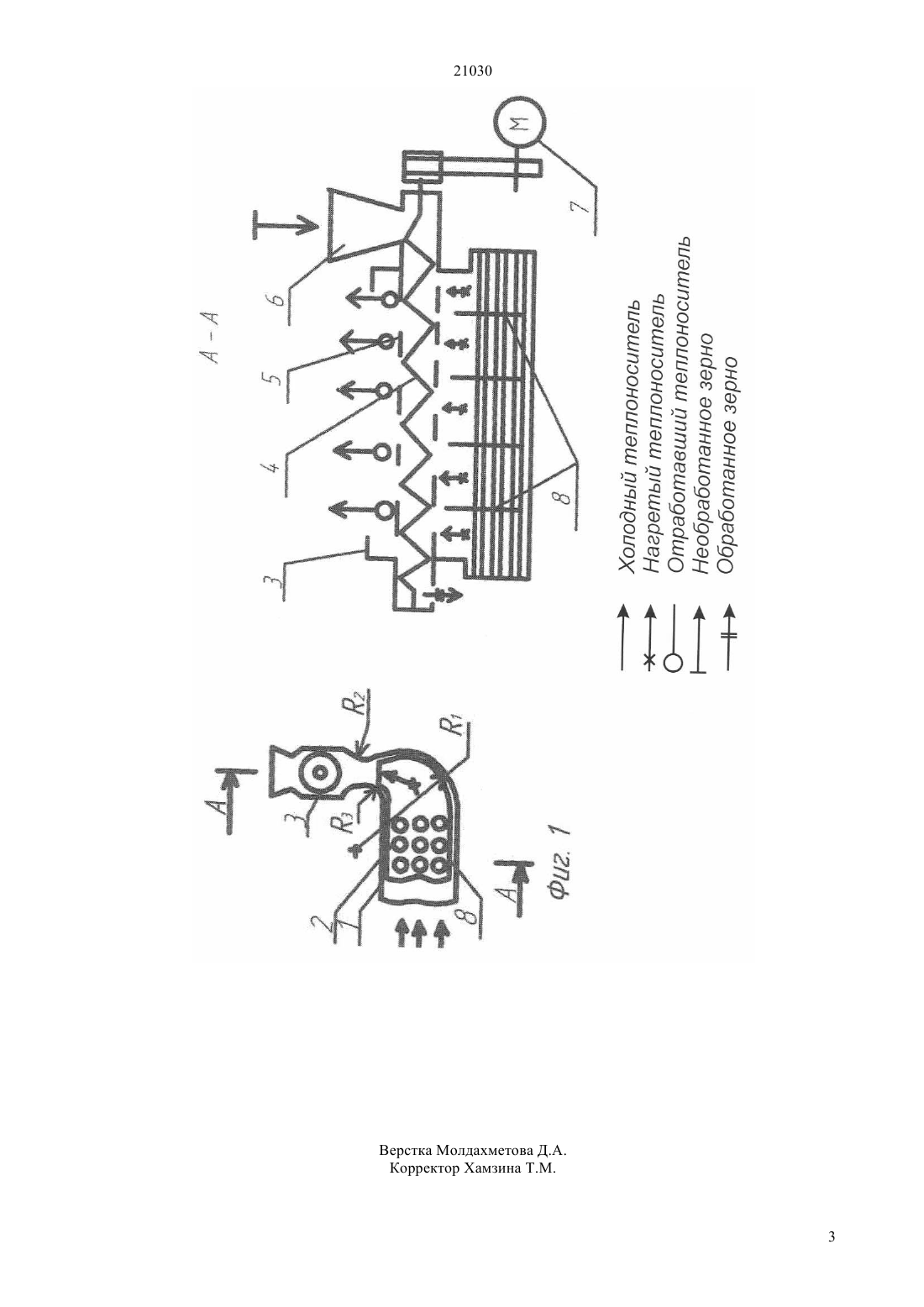

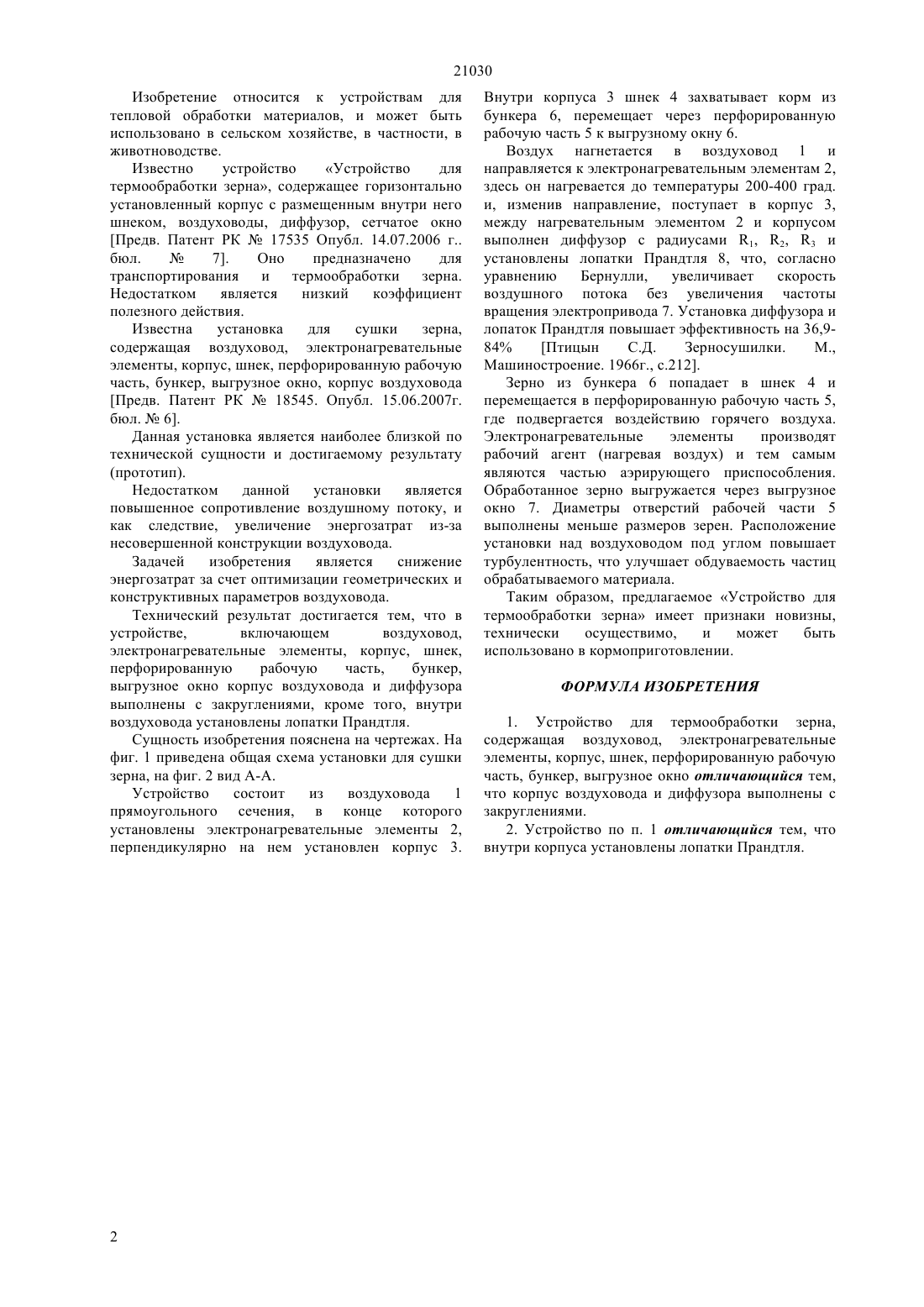

(51) 26 17/20 (2006.01) 26 В 3/34 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ использовано в сельском хозяйстве, в частности, в животноводстве. Задачей изобретения является снижение энергозатрат за счет оптимизации геометрических и конструктивных параметров воздуховода. Технический результат достигается тем, что в устройстве,включающем воздуховод,электронагревательные элементы, корпус, шнек,перфорированную рабочую часть,бункер,выгрузное окно корпусы воздуховода и диффузора выполнены с закруглениями, кроме того, внутри воздуховода установлены лопатки Прандтля.(72) Курманов Аяп Конлямжаевич Болат Ергали Болатулы Курманов Даурен Аяпович(73) Частное учреждение Костанайский инженерно-экономический университет им. М.Дулатова(56) Предварительный патент РК 18545, 26 15/26, 26 3/02, 65 53/48, 2007(54) УСТРОЙСТВО ДЛЯ ТЕРМООБРАБОТКИ ЗЕРНА(57) Изобретение относится к устройствам для тепловой обработки материалов, и может быть 21030 Изобретение относится к устройствам для тепловой обработки материалов, и может быть использовано в сельском хозяйстве, в частности, в животноводстве. Известно устройство Устройство для термообработки зерна, содержащее горизонтально установленный корпус с размещенным внутри него шнеком, воздуховоды, диффузор, сетчатое окно Предв. Патент РК 17535 Опубл. 14.07.2006 г бюл. 7. Оно предназначено для транспортирования и термообработки зерна. Недостатком является низкий коэффициент полезного действия. Известна установка для сушки зерна,содержащая воздуховод, электронагревательные элементы, корпус, шнек, перфорированную рабочую часть, бункер, выгрузное окно, корпус воздуховода Предв. Патент РК 18545. Опубл. 15.06.2007 г. бюл.6. Данная установка является наиболее близкой по технической сущности и достигаемому результату(прототип). Недостатком данной установки является повышенное сопротивление воздушному потоку, и как следствие, увеличение энергозатрат из-за несовершенной конструкции воздуховода. Задачей изобретения является снижение энергозатрат за счет оптимизации геометрических и конструктивных параметров воздуховода. Технический результат достигается тем, что в устройстве,включающем воздуховод,электронагревательные элементы, корпус, шнек,перфорированную рабочую часть,бункер,выгрузное окно корпус воздуховода и диффузора выполнены с закруглениями, кроме того, внутри воздуховода установлены лопатки Прандтля. Сущность изобретения пояснена на чертежах. На фиг. 1 приведена общая схема установки для сушки зерна, на фиг. 2 вид А-А. Устройство состоит из воздуховода 1 прямоугольного сечения, в конце которого установлены электронагревательные элементы 2,перпендикулярно на нем установлен корпус 3. Внутри корпуса 3 шнек 4 захватывает корм из бункера 6, перемещает через перфорированную рабочую часть 5 к выгрузному окну 6. Воздух нагнетается в воздуховод 1 и направляется к электронагревательным элементам 2,здесь он нагревается до температуры 200-400 град. и, изменив направление, поступает в корпус 3,между нагревательным элементом 2 и корпусом выполнен диффузор с радиусами 1, 2, 3 и установлены лопатки Прандтля 8, что, согласно уравнению Бернулли,увеличивает скорость воздушного потока без увеличения частоты вращения электропривода 7. Установка диффузора и лопаток Прандтля повышает эффективность на 36,984 Птицын С.Д. Зерносушилки. М.,Машиностроение. 1966 г., с.212. Зерно из бункера 6 попадает в шнек 4 и перемещается в перфорированную рабочую часть 5,где подвергается воздействию горячего воздуха. Электронагревательные элементы производят рабочий агент (нагревая воздух) и тем самым являются частью аэрирующего приспособления. Обработанное зерно выгружается через выгрузное окно 7. Диаметры отверстий рабочей части 5 выполнены меньше размеров зерен. Расположение установки над воздуховодом под углом повышает турбулентность, что улучшает обдуваемость частиц обрабатываемого материала. Таким образом, предлагаемое Устройство для термообработки зерна имеет признаки новизны,технически осуществимо,и может быть использовано в кормоприготовлении. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для термообработки зерна,содержащая воздуховод, электронагревательные элементы, корпус, шнек, перфорированную рабочую часть, бункер, выгрузное окно отличающийся тем,что корпус воздуховода и диффузора выполнены с закруглениями. 2. Устройство по п. 1 отличающийся тем, что внутри корпуса установлены лопатки Прандтля.
