Блочно-переставная опалубка
Формула / Реферат
Изобретение относится к строительству и может быть использовано для возведения стен из монолитного железобетона. Цель изобретения - сокращение трудозатрат на опалубочных работах. Это достигается тем, что опалубка снабжена штангами 6 с клиновыми зажимами 7, домкратными гайками 8 и монтажными петлями 9. Крепежные элементы 3 закреплены на щитах 4, а угловые элементы 1 снабжены направляющими, в которых размещены штанги 6. При перемещении штанг 6 за петли 9 угловые элементы 1 перемещаются совместно со щитами 4, осуществляя монтаж и демонтаж опалубки.
Текст

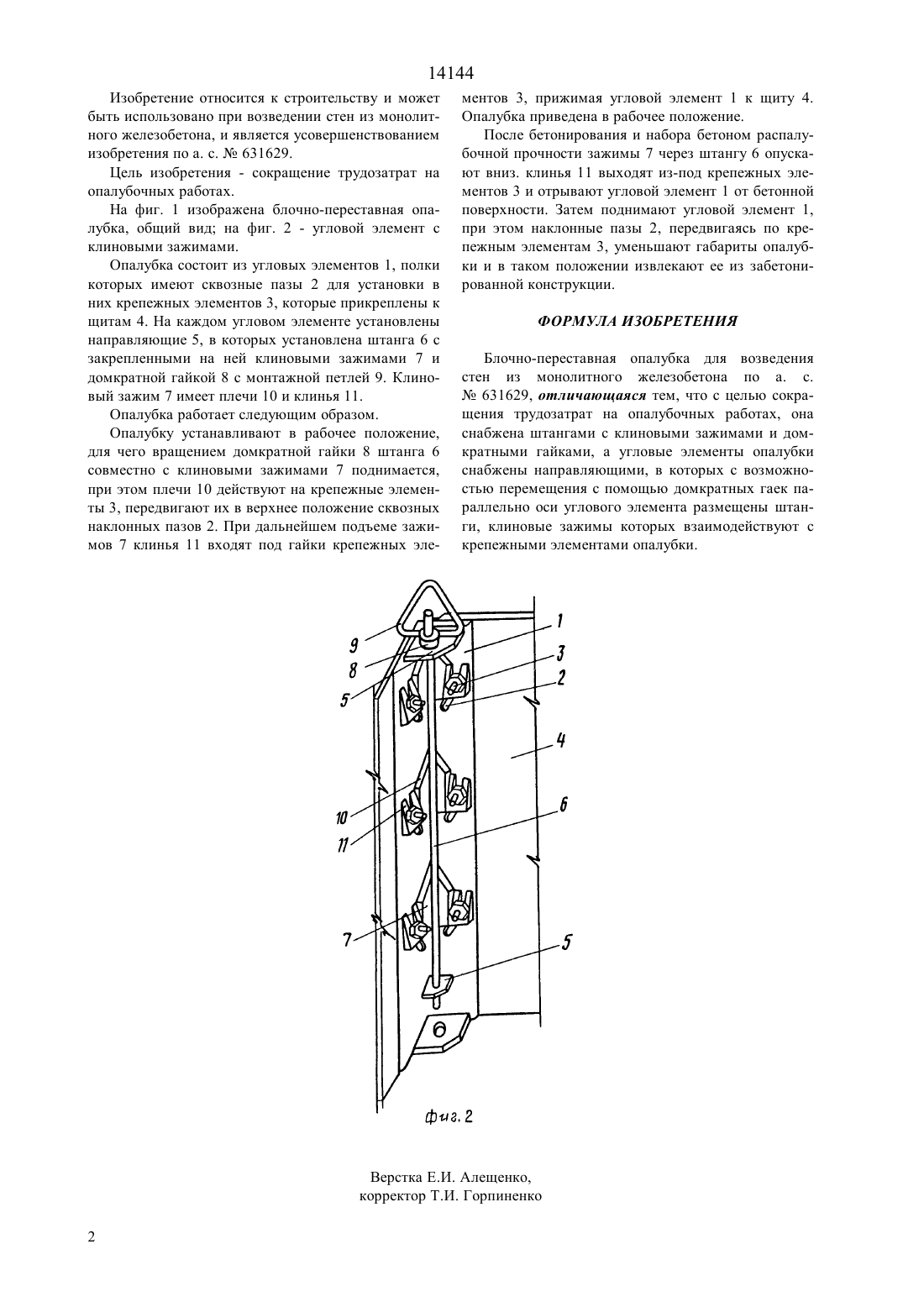

(51)7 04 11/02 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к строительству и может быть использовано для возведения стен из монолитного железобетона. Цель изобретения - сокращение трудозатрат на опалубочных работах. Это достигается тем, что опалубка снабжена штангами 6 с клиновыми зажимами 7, домкратными гайками 8 и монтажными петлями 9. Крепежные элементы 3 закреплены на щитах 4, а угловые элементы 1 снабжены направляющими, в которых размещены штанги 6. При перемещении штанг 6 за петли 9 угловые элементы 1 перемещаются совместно со щитами 4, осуществляя монтаж и демонтаж опалубки. 14144 Изобретение относится к строительству и может быть использовано при возведении стен из монолитного железобетона, и является усовершенствованием изобретения по а. с.631629. Цель изобретения - сокращение трудозатрат на опалубочных работах. На фиг. 1 изображена блочно-переставная опалубка, общий вид на фиг. 2 - угловой элемент с клиновыми зажимами. Опалубка состоит из угловых элементов 1, полки которых имеют сквозные пазы 2 для установки в них крепежных элементов 3, которые прикреплены к щитам 4. На каждом угловом элементе установлены направляющие 5, в которых установлена штанга 6 с закрепленными на ней клиновыми зажимами 7 и домкратной гайкой 8 с монтажной петлей 9. Клиновый зажим 7 имеет плечи 10 и клинья 11. Опалубка работает следующим образом. Опалубку устанавливают в рабочее положение,для чего вращением домкратной гайки 8 штанга 6 совместно с клиновыми зажимами 7 поднимается,при этом плечи 10 действуют на крепежные элементы 3, передвигают их в верхнее положение сквозных наклонных пазов 2. При дальнейшем подъеме зажимов 7 клинья 11 входят под гайки крепежных эле ментов 3, прижимая угловой элемент 1 к щиту 4. Опалубка приведена в рабочее положение. После бетонирования и набора бетоном распалубочной прочности зажимы 7 через штангу 6 опускают вниз. клинья 11 выходят из-под крепежных элементов 3 и отрывают угловой элемент 1 от бетонной поверхности. Затем поднимают угловой элемент 1,при этом наклонные пазы 2, передвигаясь по крепежным элементам 3, уменьшают габариты опалубки и в таком положении извлекают ее из забетонированной конструкции. ФОРМУЛА ИЗОБРЕТЕНИЯ Блочно-переставная опалубка для возведения стен из монолитного железобетона по а. с.631629, отличающаяся тем, что с целью сокращения трудозатрат на опалубочных работах, она снабжена штангами с клиновыми зажимами и домкратными гайками, а угловые элементы опалубки снабжены направляющими, в которых с возможностью перемещения с помощью домкратных гаек параллельно оси углового элемента размещены штанги, клиновые зажимы которых взаимодействуют с крепежными элементами опалубки.
МПК / Метки
МПК: E04G 11/02
Метки: блочно-переставная, опалубка
Код ссылки
