Мобильный негатоскоп “Сириус-А”

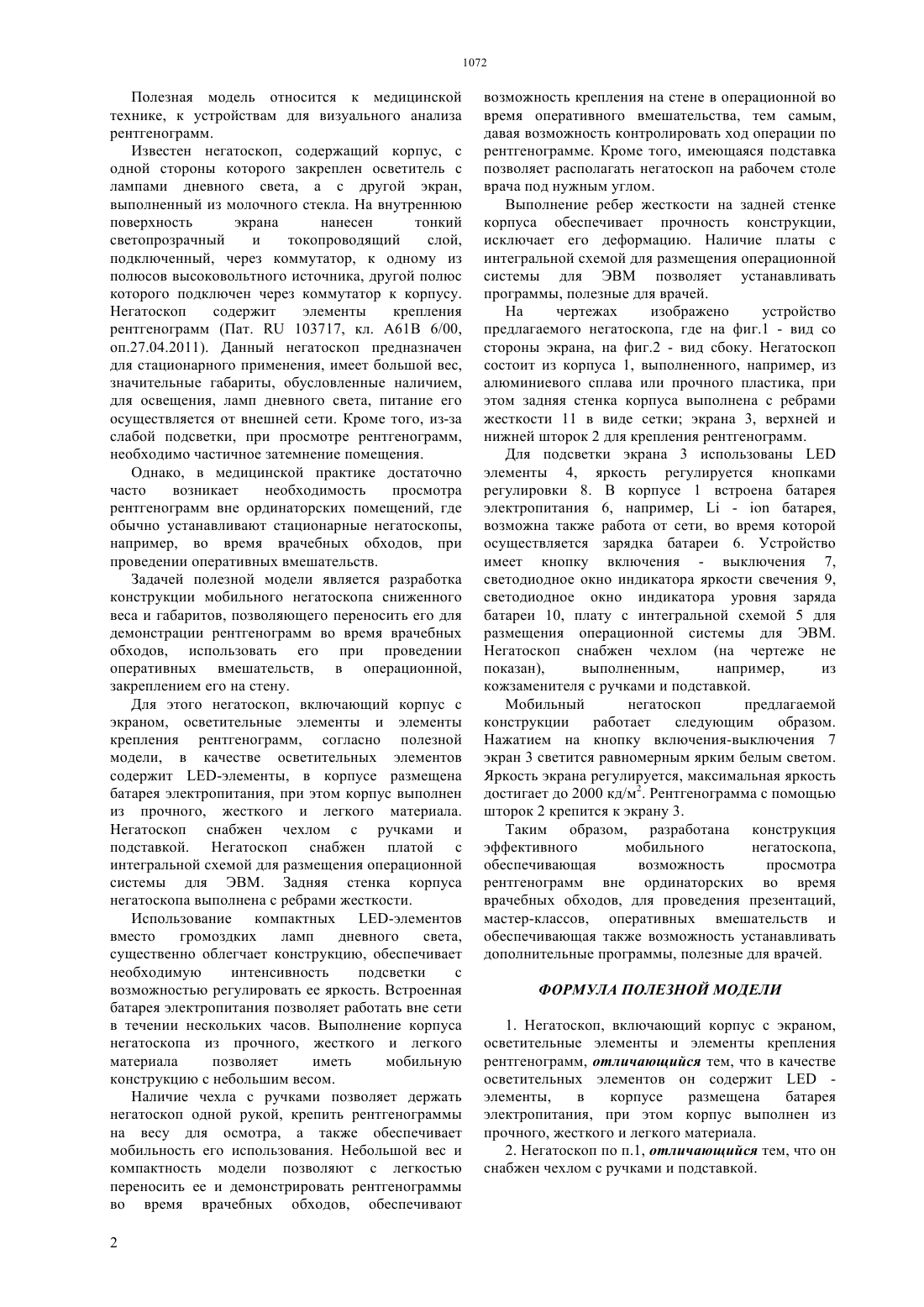

(51) 61 6/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ размещена батарея электропитания, при этом корпус выполнен из прочного, жесткого и легкого материала. Негатоскоп снабжен чехлом с ручками и подставкой. Негатоскоп снабжен платой с интегральной схемой для размещения операционной системы для ЭВМ. Задняя стенка корпуса негатоскопа выполнена с ребрами жесткости. Конструкция мобильного негатоскопа сниженного веса и габаритов позволяет переносить его для демонстрации рентгенограмм во время врачебных обходов, для проведения презентаций,мастер-классов, и использовать его, при проведении оперативных вмешательств в операционной,закреплением на стену.(76) Умралиев Арман Александрович Нурманов Алишер Сагидоллаевич(57) Полезная модель относится к медицинской технике, к устройствам для визуального анализа рентгенограмм. Мобильный негатоскоп, включающий корпус с экраном, осветительные элементы и элементы крепления рентгенограмм, в качестве осветительных элементов содержит -элементы, в корпусе Полезная модель относится к медицинской технике, к устройствам для визуального анализа рентгенограмм. Известен негатоскоп, содержащий корпус, с одной стороны которого закреплен осветитель с лампами дневного света, а с другой экран,выполненный из молочного стекла. На внутреннюю поверхность экрана нанесен тонкий светопрозрачный и токопроводящий слой,подключенный, через коммутатор, к одному из полюсов высоковольтного источника, другой полюс которого подключен через коммутатор к корпусу. Негатоскоп содержит элементы крепления рентгенограмм (Пат.103717, кл. А 61 В 6/00,оп.27.04.2011). Данный негатоскоп предназначен для стационарного применения, имеет большой вес,значительные габариты, обусловленные наличием,для освещения, ламп дневного света, питание его осуществляется от внешней сети. Кроме того, из-за слабой подсветки, при просмотре рентгенограмм,необходимо частичное затемнение помещения. Однако, в медицинской практике достаточно часто возникает необходимость просмотра рентгенограмм вне ординаторских помещений, где обычно устанавливают стационарные негатоскопы,например, во время врачебных обходов, при проведении оперативных вмешательств. Задачей полезной модели является разработка конструкции мобильного негатоскопа сниженного веса и габаритов, позволяющего переносить его для демонстрации рентгенограмм во время врачебных обходов, использовать его при проведении оперативных вмешательств, в операционной,закреплением его на стену. Для этого негатоскоп, включающий корпус с экраном, осветительные элементы и элементы крепления рентгенограмм, согласно полезной модели, в качестве осветительных элементов содержит -элементы, в корпусе размещена батарея электропитания, при этом корпус выполнен из прочного, жесткого и легкого материала. Негатоскоп снабжен чехлом с ручками и подставкой. Негатоскоп снабжен платой с интегральной схемой для размещения операционной системы для ЭВМ. Задняя стенка корпуса негатоскопа выполнена с ребрами жесткости. Использование компактных -элементов вместо громоздких ламп дневного света,существенно облегчает конструкцию, обеспечивает необходимую интенсивность подсветки с возможностью регулировать ее яркость. Встроенная батарея электропитания позволяет работать вне сети в течении нескольких часов. Выполнение корпуса негатоскопа из прочного, жесткого и легкого материала позволяет иметь мобильную конструкцию с небольшим весом. Наличие чехла с ручками позволяет держать негатоскоп одной рукой, крепить рентгенограммы на весу для осмотра, а также обеспечивает мобильность его использования. Небольшой вес и компактность модели позволяют с легкостью переносить ее и демонстрировать рентгенограммы во время врачебных обходов, обеспечивают 2 возможность крепления на стене в операционной во время оперативного вмешательства, тем самым,давая возможность контролировать ход операции по рентгенограмме. Кроме того, имеющаяся подставка позволяет располагать негатоскоп на рабочем столе врача под нужным углом. Выполнение ребер жесткости на задней стенке корпуса обеспечивает прочность конструкции,исключает его деформацию. Наличие платы с интегральной схемой для размещения операционной системы для ЭВМ позволяет устанавливать программы, полезные для врачей. На чертежах изображено устройство предлагаемого негатоскопа, где на фиг.1 - вид со стороны экрана, на фиг.2 - вид сбоку. Негатоскоп состоит из корпуса 1, выполненного, например, из алюминиевого сплава или прочного пластика, при этом задняя стенка корпуса выполнена с ребрами жесткости 11 в виде сетки экрана 3, верхней и нижней шторок 2 для крепления рентгенограмм. Для подсветки экрана 3 использованыэлементы 4, яркость регулируется кнопками регулировки 8. В корпусе 1 встроена батарея электропитания 6, например,-батарея,возможна также работа от сети, во время которой осуществляется зарядка батареи 6. Устройство имеет кнопку включения - выключения 7,светодиодное окно индикатора яркости свечения 9,светодиодное окно индикатора уровня заряда батареи 10, плату с интегральной схемой 5 для размещения операционной системы для ЭВМ. Негатоскоп снабжен чехлом (на чертеже не показан),выполненным,например,из кожзаменителя с ручками и подставкой. Мобильный негатоскоп предлагаемой конструкции работает следующим образом. Нажатием на кнопку включения-выключения 7 экран 3 светится равномерным ярким белым светом. Яркость экрана регулируется, максимальная яркость достигает до 2000 кд/м 2. Рентгенограмма с помощью шторок 2 крепится к экрану 3. Таким образом, разработана конструкция эффективного мобильного негатоскопа,обеспечивающая возможность просмотра рентгенограмм вне ординаторских во время врачебных обходов, для проведения презентаций,мастер-классов, оперативных вмешательств и обеспечивающая также возможность устанавливать дополнительные программы, полезные для врачей. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Негатоскоп, включающий корпус с экраном,осветительные элементы и элементы крепления рентгенограмм, отличающийся тем, что в качестве осветительных элементов он содержитэлементы,в корпусе размещена батарея электропитания, при этом корпус выполнен из прочного, жесткого и легкого материала. 2. Негатоскоп по п.1, отличающийся тем, что он снабжен чехлом с ручками и подставкой. 3. Негатоскоп по п.1, отличающийся тем, что он снабжен платой с интегральной схемой для размещения операционной системы для ЭВМ. 4. Негатоскоп по п.1, отличающийся тем, что задняя стенка корпуса выполнена с ребрами жесткости.
