Мобильный актерский гримерно-костюмерный комплекс

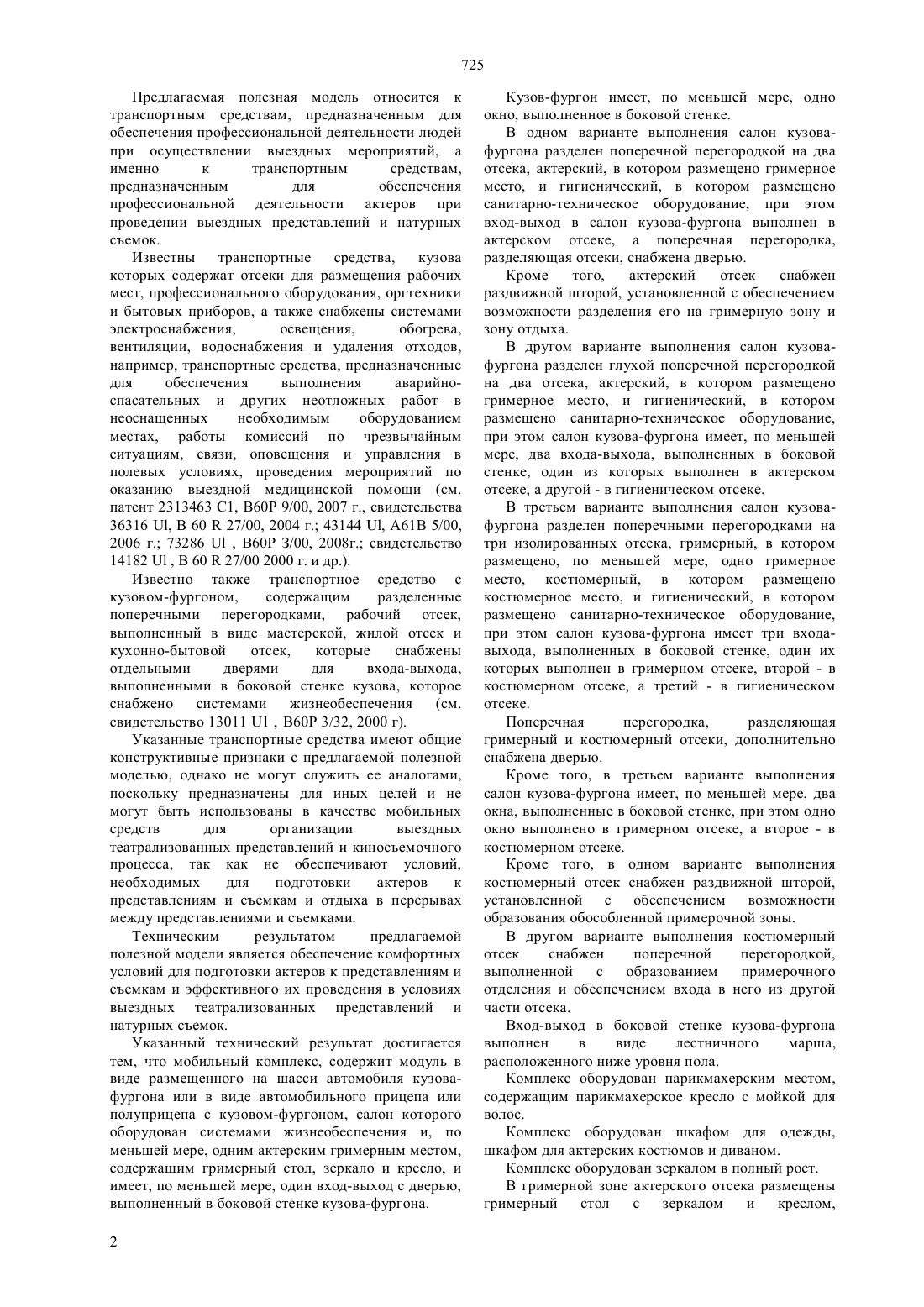

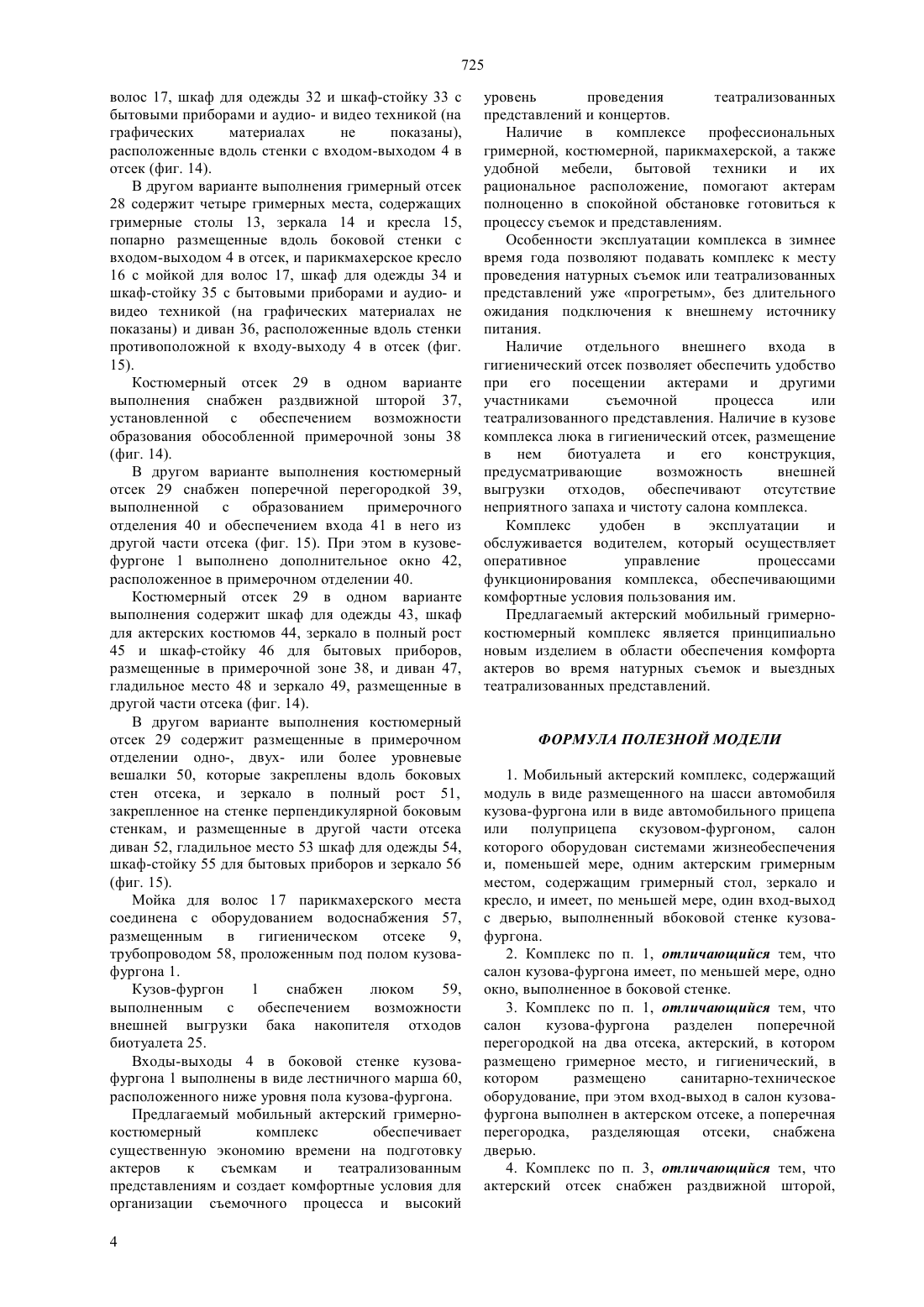

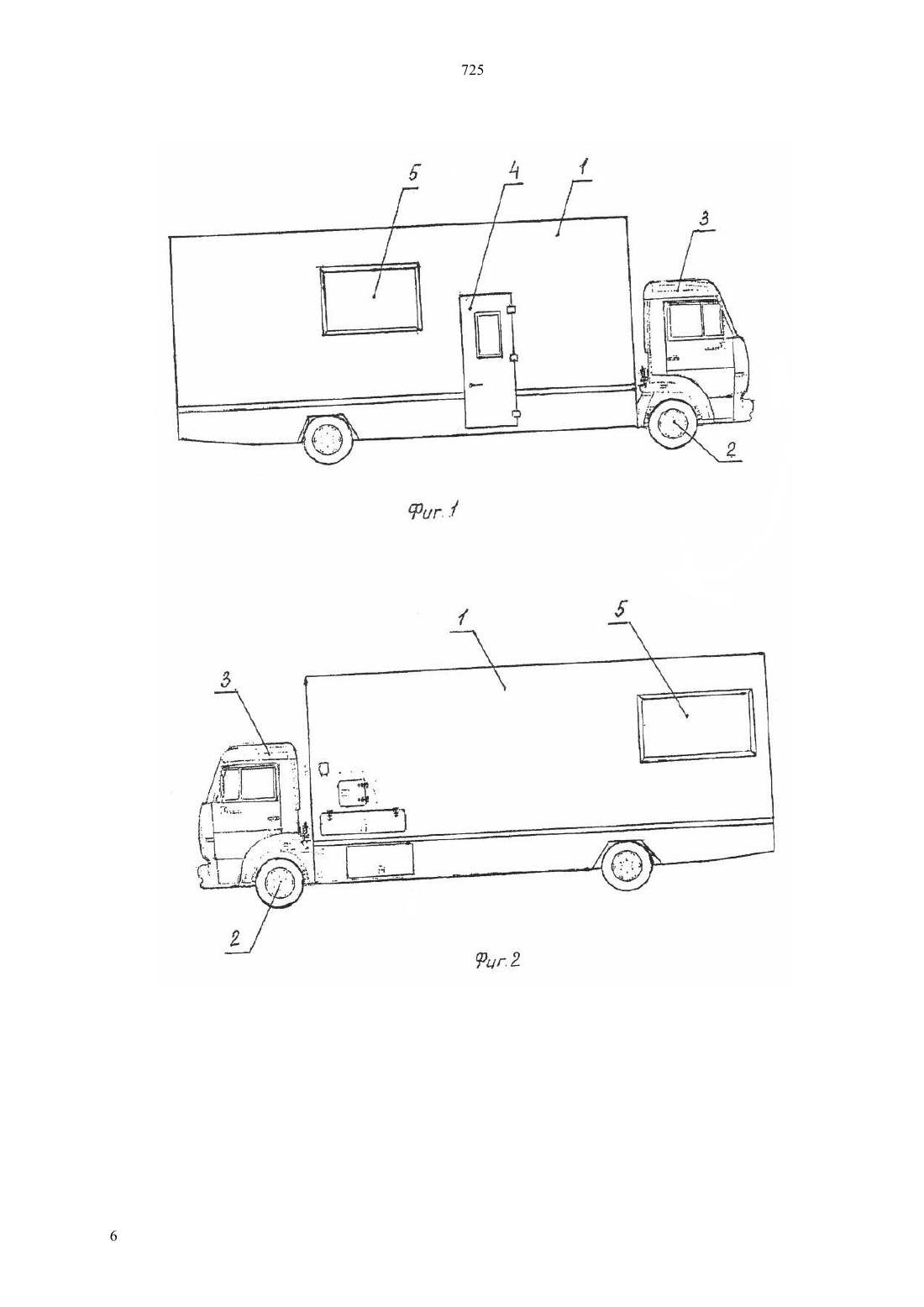

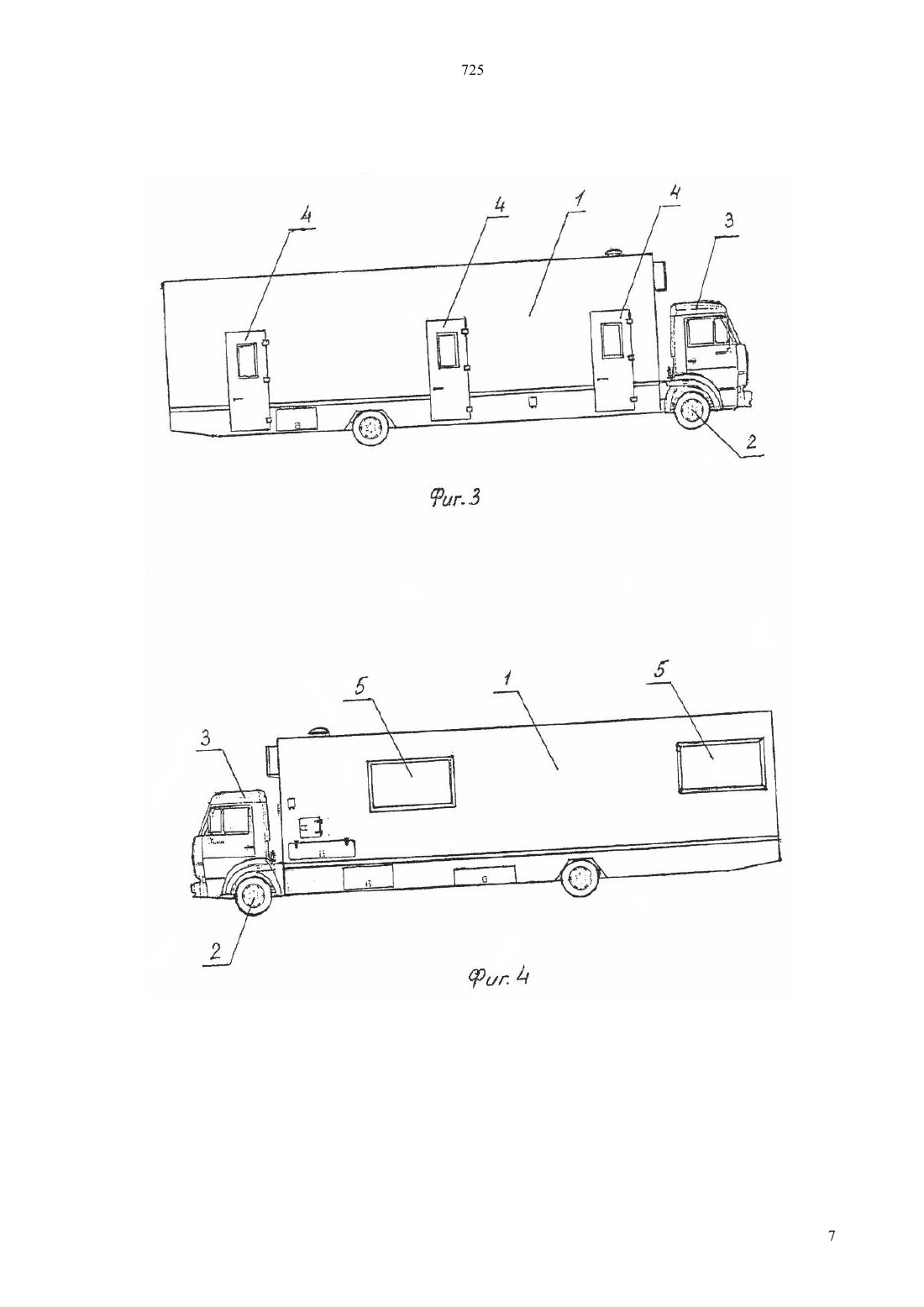

(51) 60 3/32 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ обеспечения профессиональной деятельности людей при осуществлении выездных мероприятий, а именно к транспортным средствам,предназначенным для обеспечения профессиональной деятельности актеров при проведении выездных представлений и натурных съемок. Мобильный актерский комплекс, содержит модуль в виде размещенного на шасси автомобиля кузова-фургона или в виде автомобильного прицепа или полуприцепа с кузовом-фургоном, салон которого оборудован системами жизнеобеспечения и, по меньшей мере, одним актерским гримерным местом, содержащим гримерный стол, зеркало и кресло, и имеет, по меньшей мере, один вход-выход с дверью, выполненный в боковой стенке кузовафургона.(72) Непейвода Евгений АндреевичПальмов Александр АлексеевичСенюк Дмитрий Степанович(74) Болотов Юрий Альбертович Кульжамбекова Сауле Даниаровна Шатрова Елена Геннадьевна Бутабаева Джаннета Жалоловна(54) МОБИЛЬНЫЙ АКТЕРСКИЙ ГРИМЕРНОКОСТЮМЕРНЫЙ КОМПЛЕКС(57) Предлагаемая полезная модель относится к транспортным средствам, предназначенным для 725 Предлагаемая полезная модель относится к транспортным средствам, предназначенным для обеспечения профессиональной деятельности людей при осуществлении выездных мероприятий, а именно к транспортным средствам,предназначенным для обеспечения профессиональной деятельности актеров при проведении выездных представлений и натурных съемок. Известны транспортные средства, кузова которых содержат отсеки для размещения рабочих мест, профессионального оборудования, оргтехники и бытовых приборов, а также снабжены системами электроснабжения,освещения,обогрева,вентиляции, водоснабжения и удаления отходов,например, транспортные средства, предназначенные для обеспечения выполнения аварийноспасательных и других неотложных работ в неоснащенных необходимым оборудованием местах, работы комиссий по чрезвычайным ситуациям, связи, оповещения и управления в полевых условиях, проведения мероприятий по оказанию выездной медицинской помощи (см. патент 2313463 С 1, В 60 Р 9/00, 2007 г., свидетельства 36316 ,6027/00, 2004 г. 43144 , А 61 В 5/00,2006 г. 73286, В 60 Р З/00, 2008 г. свидетельство 14182,6027/00 2000 г. и др.). Известно также транспортное средство с кузовом-фургоном,содержащим разделенные поперечными перегородками, рабочий отсек,выполненный в виде мастерской, жилой отсек и кухонно-бытовой отсек,которые снабжены отдельными дверями для входа-выхода,выполненными в боковой стенке кузова, которое снабжено системами жизнеобеспечения (см. свидетельство 13011, В 60 Р 3/32, 2000 г). Указанные транспортные средства имеют общие конструктивные признаки с предлагаемой полезной моделью, однако не могут служить ее аналогами,поскольку предназначены для иных целей и не могут быть использованы в качестве мобильных средств для организации выездных театрализованных представлений и киносъемочного процесса, так как не обеспечивают условий,необходимых для подготовки актеров к представлениям и съемкам и отдыха в перерывах между представлениями и съемками. Техническим результатом предлагаемой полезной модели является обеспечение комфортных условий для подготовки актеров к представлениям и съемкам и эффективного их проведения в условиях выездных театрализованных представлений и натурных съемок. Указанный технический результат достигается тем, что мобильный комплекс, содержит модуль в виде размещенного на шасси автомобиля кузовафургона или в виде автомобильного прицепа или полуприцепа с кузовом-фургоном, салон которого оборудован системами жизнеобеспечения и, по меньшей мере, одним актерским гримерным местом,содержащим гримерный стол, зеркало и кресло, и имеет, по меньшей мере, один вход-выход с дверью,выполненный в боковой стенке кузова-фургона. 2 Кузов-фургон имеет, по меньшей мере, одно окно, выполненное в боковой стенке. В одном варианте выполнения салон кузовафургона разделен поперечной перегородкой на два отсека, актерский, в котором размещено гримерное место, и гигиенический, в котором размещено санитарно-техническое оборудование, при этом вход-выход в салон кузова-фургона выполнен в актерском отсеке, а поперечная перегородка,разделяющая отсеки, снабжена дверью. Кроме того,актерский отсек снабжен раздвижной шторой, установленной с обеспечением возможности разделения его на гримерную зону и зону отдыха. В другом варианте выполнения салон кузовафургона разделен глухой поперечной перегородкой на два отсека, актерский, в котором размещено гримерное место, и гигиенический, в котором размещено санитарно-техническое оборудование,при этом салон кузова-фургона имеет, по меньшей мере, два входа-выхода, выполненных в боковой стенке, один из которых выполнен в актерском отсеке, а другой - в гигиеническом отсеке. В третьем варианте выполнения салон кузовафургона разделен поперечными перегородками на три изолированных отсека, гримерный, в котором размещено, по меньшей мере, одно гримерное место, костюмерный, в котором размещено костюмерное место, и гигиенический, в котором размещено санитарно-техническое оборудование,при этом салон кузова-фургона имеет три входавыхода, выполненных в боковой стенке, один их которых выполнен в гримерном отсеке, второй - в костюмерном отсеке, а третий - в гигиеническом отсеке. Поперечная перегородка,разделяющая гримерный и костюмерный отсеки, дополнительно снабжена дверью. Кроме того, в третьем варианте выполнения салон кузова-фургона имеет, по меньшей мере, два окна, выполненные в боковой стенке, при этом одно окно выполнено в гримерном отсеке, а второе - в костюмерном отсеке. Кроме того, в одном варианте выполнения костюмерный отсек снабжен раздвижной шторой,установленной с обеспечением возможности образования обособленной примерочной зоны. В другом варианте выполнения костюмерный отсек снабжен поперечной перегородкой,выполненной с образованием примерочного отделения и обеспечением входа в него из другой части отсека. Вход-выход в боковой стенке кузова-фургона выполнен в виде лестничного марша,расположенного ниже уровня пола. Комплекс оборудован парикмахерским местом,содержащим парикмахерское кресло с мойкой для волос. Комплекс оборудован шкафом для одежды,шкафом для актерских костюмов и диваном. Комплекс оборудован зеркалом в полный рост. В гримерной зоне актерского отсека размещены гримерный стол с зеркалом и креслом, 725 парикмахерское кресло с мойкой для волос, шкаф для одежды и шкаф для актерских костюмов, а в зоне отдыха - диван, столик, и шкаф-стойка с бытовыми приборами и аудио- и видео техникой. В одном варианте выполнения гримерный отсек содержит, по меньшей мере, два гримерных места,размещенных в ряд вдоль боковой стенки отсека противоположной стенке с входом-выходом. В другом варианте выполнения гримерный отсек содержит, по меньшей мере, два гримерных места,размещенных в ряд вдоль боковой стенки отсека с входом-выходом. Кроме того, гримерный отсек содержит диван,парикмахерское кресло с мойкой для волос, шкаф для одежды и шкаф-стойку с бытовыми приборами и аудио и видео техникой, размещенными вдоль боковых стенок отсека с обеспечением возможности продольного прохода в средней части отсека. Костюмерный отсек содержит шкаф для одежды,шкаф для актерских костюмов, гладильное место,зеркало в полный рост и диван. В примерочной зоне костюмерного отсека размещены шкаф для одежды, шкаф для актерских костюмов и зеркало в полный рост. В примерочном отделении костюмерного отсека размещены одно-, двух- или более уровневые вешалки, закрепленные вдоль боковых стенок отсека и зеркало в полный рост, закрепленное на стене перпендикулярной боковым стенкам. Гигиенический отсек содержит местом для мытья рук и умывания и биотуалет. Кроме того, кузов-фургон снабжен люком,выполненным в его стенке с обеспечением возможности внешней выгрузки бака накопителя отходов биотуалета. Сущность предлагаемой полезной модели поясняется следующими графическими материалами на фиг. 1 показан общий вид мобильного комплекса, выполненного в виде кузова-фургона,размещенного на шасси автомобиля сбоку (вид слева) на фиг. 2 - то же (вид справа) на фиг. 3 - то же, вариант конструкции (вид слева) на фиг. 4 - то же (вид справа) на фиг. 5 показан общий вид мобильного комплекса, выполненного в виде автомобильного полуприцепа с кузовом-фургоном (вид слева) на фиг. 6 - то же (вид справа) на фиг. 7 то же, вариант конструкции (вид слева) на фиг. 8 - то же (вид справа) на фиг. 9 показан внешний вид мобильного комплекса, выполненного в виде автомобильного прицепа с кузовом-фургоном (вид слева) на фиг. 10 - то же (вид справа) на фиг. 11 показан общий вид мобильного комплекса (вид сзади) на фиг. 12 показан вид кузова-фургона мобильного комплекса (вид сверху) на фиг. 13 то же, вариант конструкции на фиг. 14 показан вид кузова-фургона мобильного комплекса разделенного на гримерный и костюмерный отсеки (вид сверху) на фиг. 15 - то же, вариант конструкции на фиг. 16 показан вид гигиенического отсека. Мобильный комплекс содержит кузов-фургон 1,размещенный на шасси 2 автомобиля 3. Кузовфургон 1 имеет вход-выход 4 с дверью и окна 5,выполненные в его боковых стенках. Салон кузова-фургона оборудован системами жизнеобеспечения, включающими оборудование электроснабжения, освещения, водоснабжения,вентиляции и отопления. В одном варианте выполнения салон кузовафургона 1 разделен поперечной перегородкой 6 с дверью 7 на актерский 8 и гигиенический 9 отсеки,при этом вход-выход 4 салона кузова-фургона 1 выполнен в актерском отсеке 8 (фиг. 12). Актерский отсек 8 дополнительно снабжен поперечной раздвижной шторой 10, установленной с обеспечением возможности разделения его на гримерную зону 11 и зону отдыха 12. При этом в кузове-фургоне 1 выполнено два окна 5, одно из которых выполнено в гримерной зоне 11, а другое в зоне отдыха 12. В гримерной зоне 11 актерского отсека 8 размещены гримерный стол 13 с зеркалом 14 и креслом 15, парикмахерское кресло 16 с мойкой для волос 17, шкаф для одежды 18 и шкаф для актерских костюмов 19, а в зоне отдыха 12 размещены диван 20, журнальный столик 21,плазменный телевизор 22, и шкаф-стойка 21 с бытовыми приборами, включающими пурифайер,холодильник, СВЧ-печь, и аудио и видео техникой,включающей музыкальный проигрыватель,проигрыватель (на графических материалах не показаны). В гигиеническом отсеке 9 размещено санитарно техническое оборудование, включающее место для мытья рук и умывания в виде раковины 23 с водоразборным краном 24 и биотуалет 25. В другом варианте выполнения салон кузовафургона 1 разделен на актерский 8 и гигиенический 9 отсеки глухой перегородкой 26 и имеет два входавыхода 4, выполненных в его боковой стенке, один из которых выполнен в актерском отсеке 8, а другой- в гигиеническом отсеке 9 (фиг. 13). В третьем варианте выполнения салон кузовафургона 1 разделен поперечными перегородками 26 и 27 на гримерный 28, костюмерный 29 и гигиенический 9 отсеки (фиг. 14 и фиг. 15). При этом в кузове-фургоне 1 выполнено два окна 5, одно из которых выполнено в гримерном отсеке 28, а другое в костюмерном отсеке 29. Поперечная перегородка 27, разделяющая гримерный 28 и костюмерный 29 отсеки дополнительно снабжена дверью 30. Гримерный отсек 28 в одном варианте выполнения содержит три гримерных места,содержащих гримерные столы 13, зеркала 14 и кресла 15 и диван 31, размещенные в ряд вдоль боковой стенки, противоположной к входу-выходу 4 в отсек, и парикмахерское кресло 16 с мойкой для 3 725 волос 17, шкаф для одежды 32 и шкаф-стойку 33 с бытовыми приборами и аудио- и видео техникой (на графических материалах не показаны),расположенные вдоль стенки с входом-выходом 4 в отсек (фиг. 14). В другом варианте выполнения гримерный отсек 28 содержит четыре гримерных места, содержащих гримерные столы 13, зеркала 14 и кресла 15,попарно размещенные вдоль боковой стенки с входом-выходом 4 в отсек, и парикмахерское кресло 16 с мойкой для волос 17, шкаф для одежды 34 и шкаф-стойку 35 с бытовыми приборами и аудио- и видео техникой (на графических материалах не показаны) и диван 36, расположенные вдоль стенки противоположной к входу-выходу 4 в отсек (фиг. 15). Костюмерный отсек 29 в одном варианте выполнения снабжен раздвижной шторой 37,установленной с обеспечением возможности образования обособленной примерочной зоны 38(фиг. 14). В другом варианте выполнения костюмерный отсек 29 снабжен поперечной перегородкой 39,выполненной с образованием примерочного отделения 40 и обеспечением входа 41 в него из другой части отсека (фиг. 15). При этом в кузовефургоне 1 выполнено дополнительное окно 42,расположенное в примерочном отделении 40. Костюмерный отсек 29 в одном варианте выполнения содержит шкаф для одежды 43, шкаф для актерских костюмов 44, зеркало в полный рост 45 и шкаф-стойку 46 для бытовых приборов,размещенные в примерочной зоне 38, и диван 47,гладильное место 48 и зеркало 49, размещенные в другой части отсека (фиг. 14). В другом варианте выполнения костюмерный отсек 29 содержит размещенные в примерочном отделении одно-, двух- или более уровневые вешалки 50, которые закреплены вдоль боковых стен отсека, и зеркало в полный рост 51,закрепленное на стенке перпендикулярной боковым стенкам, и размещенные в другой части отсека диван 52, гладильное место 53 шкаф для одежды 54,шкаф-стойку 55 для бытовых приборов и зеркало 56(фиг. 15). Мойка для волос 17 парикмахерского места соединена с оборудованием водоснабжения 57,размещенным в гигиеническом отсеке 9,трубопроводом 58, проложенным под полом кузовафургона 1. Кузов-фургон 1 снабжен люком 59,выполненным с обеспечением возможности внешней выгрузки бака накопителя отходов биотуалета 25. Входы-выходы 4 в боковой стенке кузовафургона 1 выполнены в виде лестничного марша 60,расположенного ниже уровня пола кузова-фургона. Предлагаемый мобильный актерский гримернокостюмерный комплекс обеспечивает существенную экономию времени на подготовку актеров к съемкам и театрализованным представлениям и создает комфортные условия для организации съемочного процесса и высокий 4 уровень проведения театрализованных представлений и концертов. Наличие в комплексе профессиональных гримерной, костюмерной, парикмахерской, а также удобной мебели, бытовой техники и их рациональное расположение, помогают актерам полноценно в спокойной обстановке готовиться к процессу съемок и представлениям. Особенности эксплуатации комплекса в зимнее время года позволяют подавать комплекс к месту проведения натурных съемок или театрализованных представлений уже прогретым, без длительного ожидания подключения к внешнему источнику питания. Наличие отдельного внешнего входа в гигиенический отсек позволяет обеспечить удобство при его посещении актерами и другими участниками съемочной процесса или театрализованного представления. Наличие в кузове комплекса люка в гигиенический отсек, размещение в нем биотуалета и его конструкция,предусматривающие возможность внешней выгрузки отходов, обеспечивают отсутствие неприятного запаха и чистоту салона комплекса. Комплекс удобен в эксплуатации и обслуживается водителем, который осуществляет оперативное управление процессами функционирования комплекса, обеспечивающими комфортные условия пользования им. Предлагаемый актерский мобильный гримернокостюмерный комплекс является принципиально новым изделием в области обеспечения комфорта актеров во время натурных съемок и выездных театрализованных представлений. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Мобильный актерский комплекс, содержащий модуль в виде размещенного на шасси автомобиля кузова-фургона или в виде автомобильного прицепа или полуприцепа скузовом-фургоном, салон которого оборудован системами жизнеобеспечения и, поменьшей мере, одним актерским гримерным местом, содержащим гримерный стол, зеркало и кресло, и имеет, по меньшей мере, один вход-выход с дверью, выполненный вбоковой стенке кузовафургона. 2. Комплекс по п. 1, отличающийся тем, что салон кузова-фургона имеет, по меньшей мере, одно окно, выполненное в боковой стенке. 3. Комплекс по п. 1, отличающийся тем, что салон кузова-фургона разделен поперечной перегородкой на два отсека, актерский, в котором размещено гримерное место, и гигиенический, в котором размещено санитарно-техническое оборудование, при этом вход-выход в салон кузовафургона выполнен в актерском отсеке, а поперечная перегородка, разделяющая отсеки, снабжена дверью. 4. Комплекс по п. 3, отличающийся тем, что актерский отсек снабжен раздвижной шторой, 725 установленной с обеспечением возможности разделения его на гримерную зону и зону отдыха. 5. Комплекс по п. 1, отличающийся тем, что салон кузова-фургона разделен глухой поперечной перегородкой на два отсека, актерский, в котором размещено гримерное место, и гигиенический, в котором размещено санитарно-техническое оборудование, при этом салон кузова-фургона имеет два входа-выхода, выполненных в боковой стенке,один из которых выполнен в актерском отсеке, а другой - в гигиеническом отсеке. 6. Комплекс по п. 1, отличающийся тем, что салон кузова-фургона разделен поперечными перегородками на три отсека, гримерный, в котором размещено, по меньшей мере, одно гримерное место, костюмерный, в котором размещено костюмерное место, и гигиенический, в котором размещено санитарно-техническое оборудование,при этом салон кузова-фургона имеет три входавыхода, выполненных в боковой стенке, один их которых выполнен в гримерном отсеке, второй - в костюмерном отсеке, а третий - в гигиеническом отсеке. 7. Комплекс по п. 6, отличающийся тем,поперечная перегородка, разделяющая гримерный и костюмерный отсеки, снабжена дверью. 8. Комплекс по п. 6, отличающийся тем, что салон кузова-фургона имеет, по меньшей мере, два окна, выполненные в боковой стенке, при этом одно окно выполнено в гримерном отсеке, а второе - в костюмерном отсеке. 9. Комплекс по п. 6, отличающийся тем, что костюмерный отсек снабжен раздвижной шторой,установленной с обеспечением возможности образования обособленной примерочной зоны. 10. Комплекс по п. 6, отличающийся тем, что костюмерный отсек снабжен поперечной перегородкой, выполненной с образованием примерочного отделения и обеспечением входа в него из другой части отсека. 11. Комплекс по п.п. 1, 5 или 6, отличающийся тем, что вход-выход в салон кузова-фургона выполнен в виде лестничного марша,расположенного ниже уровня пола. 12. Комплекс по п. 1, отличающийся тем, что оборудован парикмахерским местом, содержащим парикмахерское кресло с мойкой для волос. 13. Комплекс по п. 1, отличающийся тем, что оборудован шкафом для одежды, шкафом для актерских костюмов и диваном. 14. Комплекс по п. 1, отличающийся тем, что оборудован зеркалом в полный рост. 15. Комплекс по п. 4, отличающийся тем, что в гримерной зоне актерского отсека размещены гримерный стол с зеркалом и креслом,парикмахерское кресло с мойкой для волос, шкаф для одежды и шкаф для актерских костюмов, а в зоне отдыха - диван, столик и шкаф-стойка с бытовыми приборами и аудио- и видео техникой. 16. Комплекс по п. 6, отличающийся тем, что гримерный отсек содержит, по меньшей мере, два гримерных места, размещенных в ряд вдоль боковой стенки отсека противоположной стенке с входомвыходом. 17. Комплекс по п. 6, отличающийся тем, что гримерный отсек содержит, по меньшей мере, два гримерных места, размещенных в ряд вдоль боковой стенки отсека с входом-выходом. 18. Комплекс по п. 16 или 17, отличающийся тем, что гримерный отсек содержит диван,парикмахерское кресло с мойкой для волос, шкаф для одежды и шкаф-стойку с бытовыми приборами и аудио и видео техникой, размещенными вдоль боковых стенок отсека с обеспечением возможности продольного прохода в средней части отсека. 19. Комплекс по п. 6, отличающийся тем, что костюмерный отсек содержит шкаф для одежды,шкаф для актерских костюмов, гладильное место,зеркало в полный рост и диван. 20. Комплекс по п. 9, отличающийся тем, что в примерочной зоне костюмерного отсека размещены шкаф для одежды, шкаф для актерских костюмов и зеркало в полный рост. 21. Комплекс по п. 10, отличающийся тем, что в примерочном отделении костюмерного отсека размещены одно-, двух- или более уровневые вешалки, закрепленные вдоль боковых стенок отсека и зеркало в полный рост, закрепленное на стене перпендикулярной боковым стенкам. 22. Комплекс по п.п. 3, 5 или 6, отличающийся тем, что гигиенический отсек содержит место для мытья рук и умывания и биотуалет. 23. Комплекс по п. 22, отличающийся тем, что кузов-фургон снабжен люком, выполненным в его стенке с обеспечением возможности внешней выгрузки бака накопителя отходов биотуалета.
