Комплектное распределительное устройство с шинным блоком для кабельного ввода

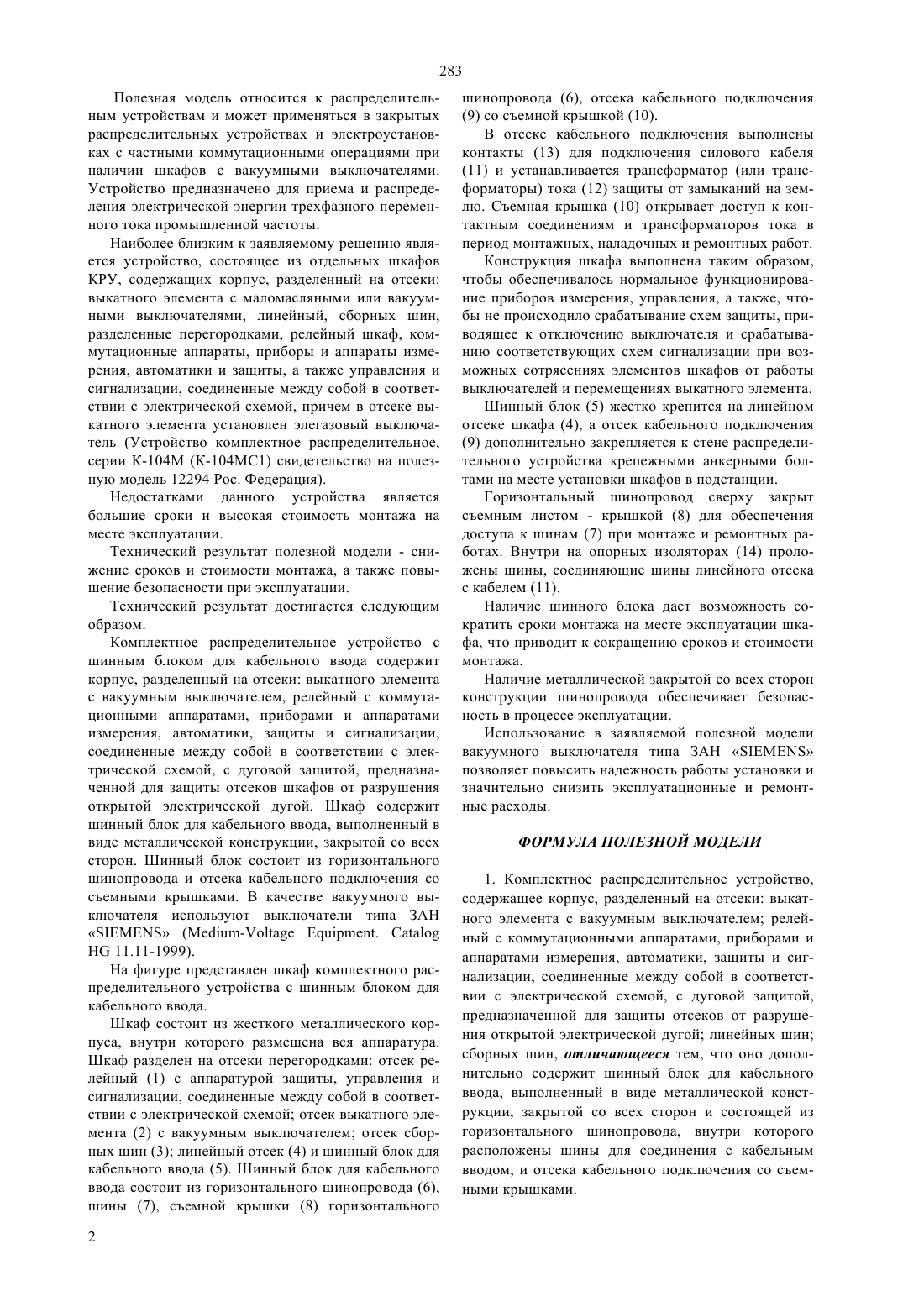

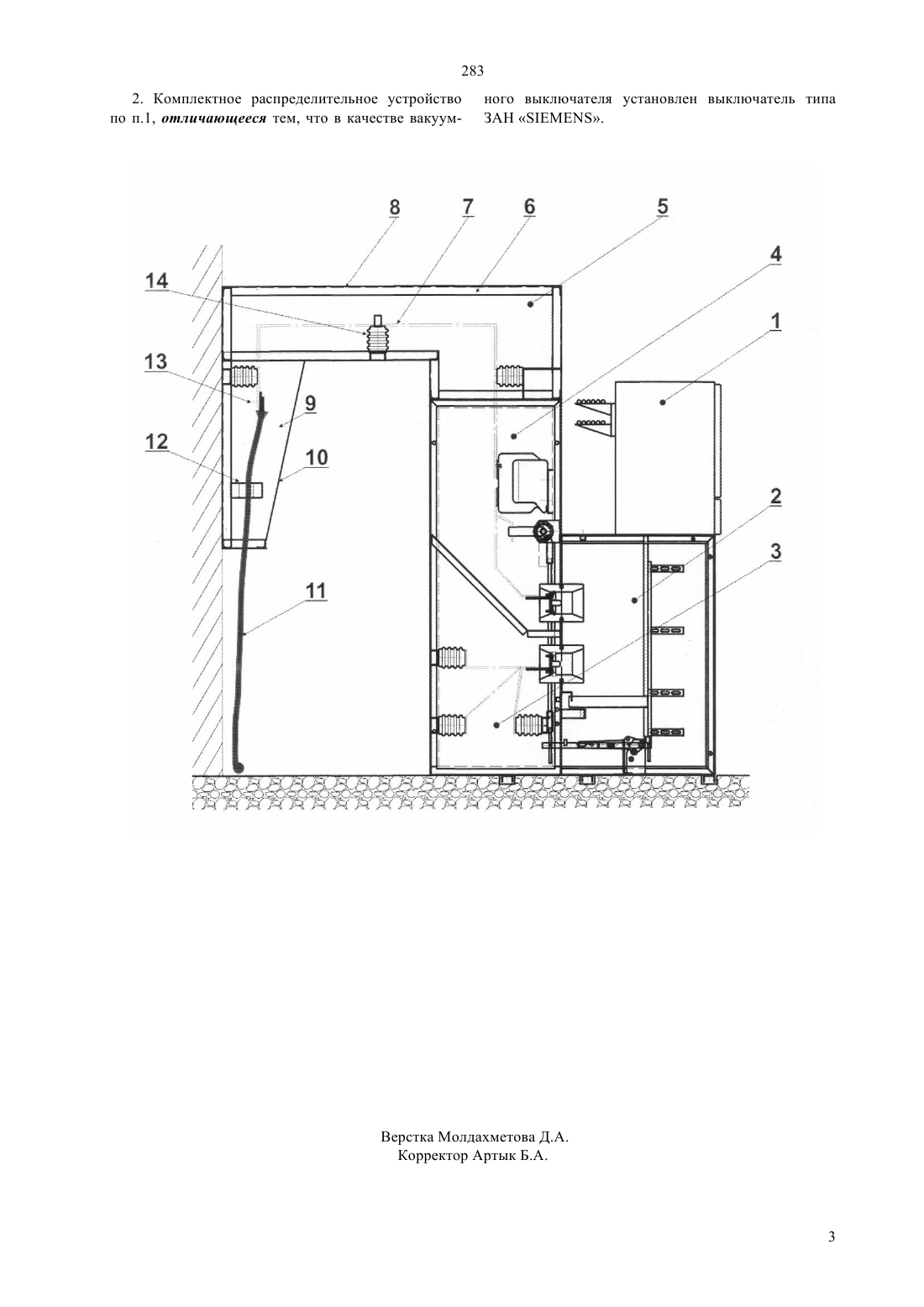

(51) 02 11/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ рами и аппаратами измерения, автоматики, защиты и сигнализации, соединенные между собой в соответствии с электрической схемой, с дуговой защитой, предназначенной для защиты отсеков шкафов КРУ от разрушения открытой электрической дугой. Шкаф дополнительно содержит шинный блок для кабельного ввода, выполненный в виде металлической конструкции, закрытой со всех сторон, и состоящий из горизонтального шинопровода и отсека кабельного подключения. В качестве вакуумного выключателя используются выключатели типа ЗАН. Наличие шинного блока дает возможность сократить сроки монтажа на месте эксплуатации шкафа.(72) Рязанцев Олег Владимирович Сухарев Сергей Павлович(54) КОМПЛЕКТНОЕ РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО С ШИННЫМ БЛОКОМ ДЛЯ КАБЕЛЬНОГО ВВОДА(57) Полезная модель относится к распределительным устройствам и может применяться в закрытых распределительных устройствах и электроустановках. Шкаф содержит корпус, разделенный на отсеки выкатного элемента с вакуумным выключателем,релейный с коммутационными аппаратами, прибо 283 Полезная модель относится к распределительным устройствам и может применяться в закрытых распределительных устройствах и электроустановках с частными коммутационными операциями при наличии шкафов с вакуумными выключателями. Устройство предназначено для приема и распределения электрической энергии трехфазного переменного тока промышленной частоты. Наиболее близким к заявляемому решению является устройство, состоящее из отдельных шкафов КРУ, содержащих корпус, разделенный на отсеки выкатного элемента с маломасляными или вакуумными выключателями, линейный, сборных шин,разделенные перегородками, релейный шкаф, коммутационные аппараты, приборы и аппараты измерения, автоматики и защиты, а также управления и сигнализации, соединенные между собой в соответствии с электрической схемой, причем в отсеке выкатного элемента установлен элегазовый выключатель (Устройство комплектное распределительное,серии К-104 М (К-104 МС 1) свидетельство на полезную модель 12294 Рос. Федерация). Недостатками данного устройства является большие сроки и высокая стоимость монтажа на месте эксплуатации. Технический результат полезной модели - снижение сроков и стоимости монтажа, а также повышение безопасности при эксплуатации. Технический результат достигается следующим образом. Комплектное распределительное устройство с шинным блоком для кабельного ввода содержит корпус, разделенный на отсеки выкатного элемента с вакуумным выключателем, релейный с коммутационными аппаратами, приборами и аппаратами измерения, автоматики, защиты и сигнализации,соединенные между собой в соответствии с электрической схемой, с дуговой защитой, предназначенной для защиты отсеков шкафов от разрушения открытой электрической дугой. Шкаф содержит шинный блок для кабельного ввода, выполненный в виде металлической конструкции, закрытой со всех сторон. Шинный блок состоит из горизонтального шинопровода и отсека кабельного подключения со съемными крышками. В качестве вакуумного выключателя используют выключатели типа ЗАН(- .11.11-1999). На фигуре представлен шкаф комплектного распределительного устройства с шинным блоком для кабельного ввода. Шкаф состоит из жесткого металлического корпуса, внутри которого размещена вся аппаратура. Шкаф разделен на отсеки перегородками отсек релейный (1) с аппаратурой защиты, управления и сигнализации, соединенные между собой в соответствии с электрической схемой отсек выкатного элемента (2) с вакуумным выключателем отсек сборных шин (3) линейный отсек (4) и шинный блок для кабельного ввода (5). Шинный блок для кабельного ввода состоит из горизонтального шинопровода (6),шины (7), съемной крышки (8) горизонтального 2(9) со съемной крышкой (10). В отсеке кабельного подключения выполнены контакты (13) для подключения силового кабеля(11) и устанавливается трансформатор (или трансформаторы) тока (12) защиты от замыканий на землю. Съемная крышка (10) открывает доступ к контактным соединениям и трансформаторов тока в период монтажных, наладочных и ремонтных работ. Конструкция шкафа выполнена таким образом,чтобы обеспечивалось нормальное функционирование приборов измерения, управления, а также, чтобы не происходило срабатывание схем защиты, приводящее к отключению выключателя и срабатыванию соответствующих схем сигнализации при возможных сотрясениях элементов шкафов от работы выключателей и перемещениях выкатного элемента. Шинный блок (5) жестко крепится на линейном отсеке шкафа (4), а отсек кабельного подключения(9) дополнительно закрепляется к стене распределительного устройства крепежными анкерными болтами на месте установки шкафов в подстанции. Горизонтальный шинопровод сверху закрыт съемным листом - крышкой (8) для обеспечения доступа к шинам (7) при монтаже и ремонтных работах. Внутри на опорных изоляторах (14) проложены шины, соединяющие шины линейного отсека с кабелем (11). Наличие шинного блока дает возможность сократить сроки монтажа на месте эксплуатации шкафа, что приводит к сокращению сроков и стоимости монтажа. Наличие металлической закрытой со всех сторон конструкции шинопровода обеспечивает безопасность в процессе эксплуатации. Использование в заявляемой полезной модели вакуумного выключателя типа ЗАНпозволяет повысить надежность работы установки и значительно снизить эксплуатационные и ремонтные расходы. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Комплектное распределительное устройство,содержащее корпус, разделенный на отсеки выкатного элемента с вакуумным выключателем релейный с коммутационными аппаратами, приборами и аппаратами измерения, автоматики, защиты и сигнализации, соединенные между собой в соответствии с электрической схемой, с дуговой защитой,предназначенной для защиты отсеков от разрушения открытой электрической дугой линейных шин сборных шин, отличающееся тем, что оно дополнительно содержит шинный блок для кабельного ввода, выполненный в виде металлической конструкции, закрытой со всех сторон и состоящей из горизонтального шинопровода, внутри которого расположены шины для соединения с кабельным вводом, и отсека кабельного подключения со съемными крышками. 283 2. Комплектное распределительное устройство по п.1, отличающееся тем, что в качестве вакуум ного выключателя установлен выключатель типа ЗАН .
