Шкаф комплектного распределительного устройства КРУ-РН

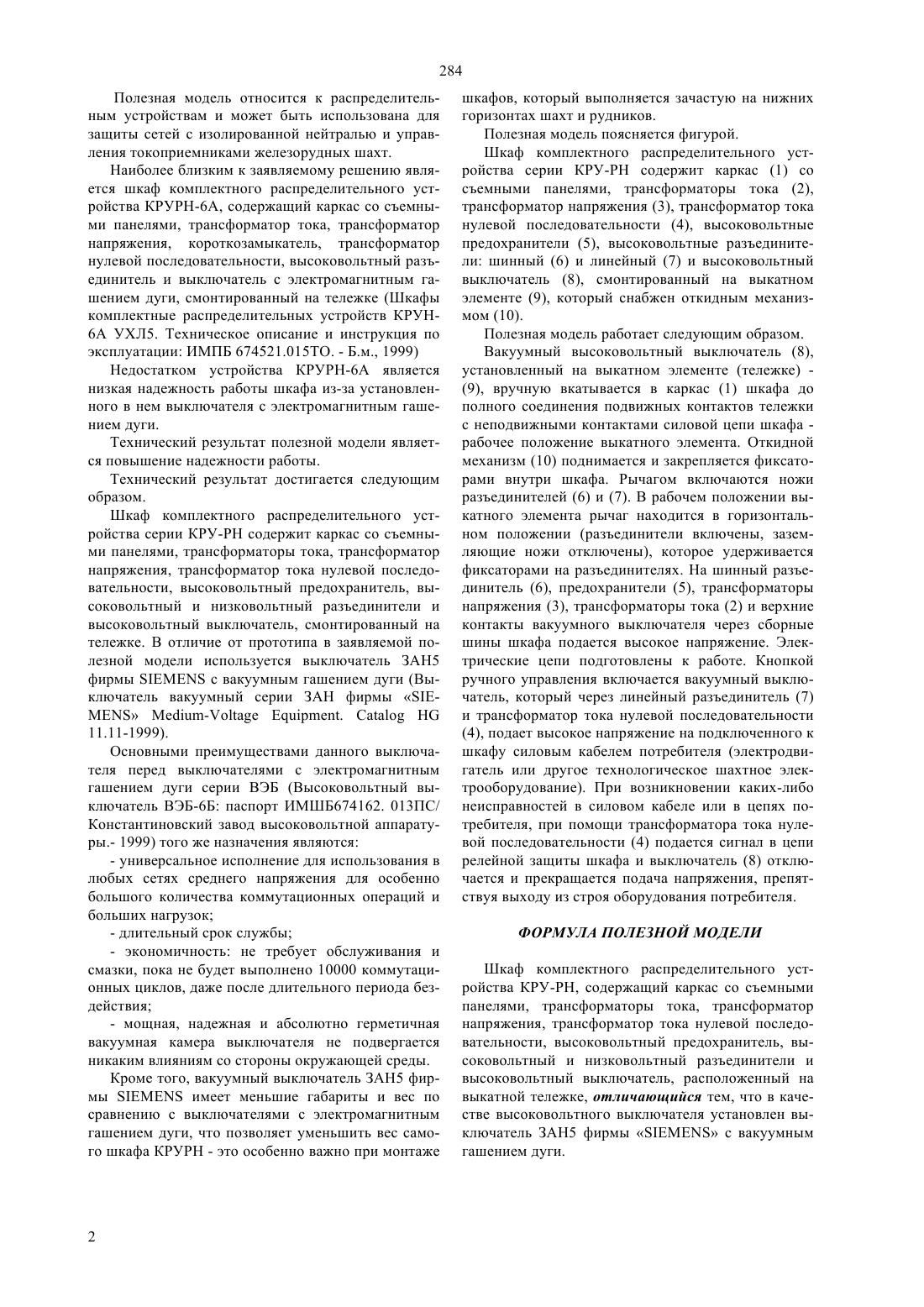

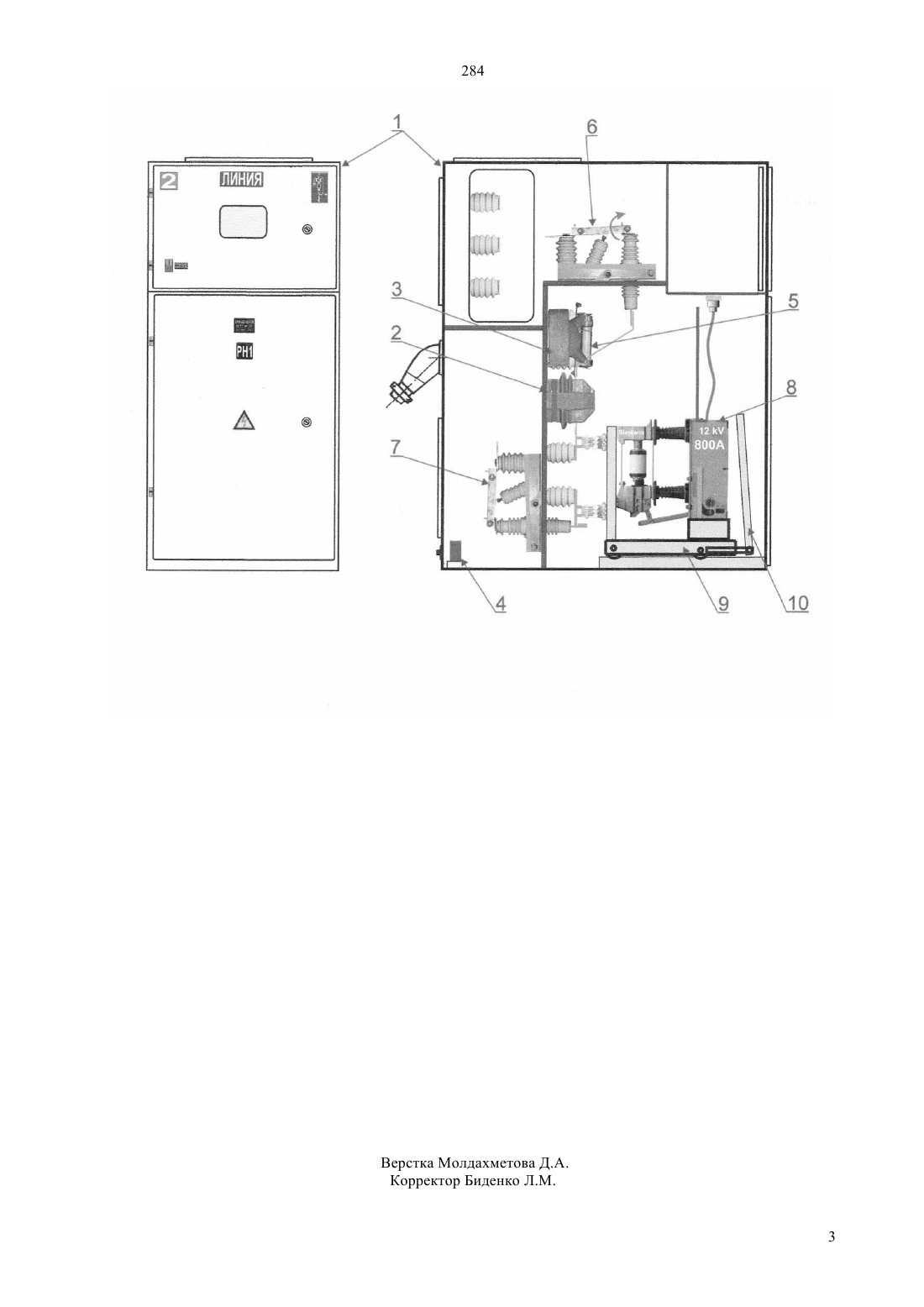

(51) 02 11/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ нический результат полезной модели является повышение надежности работы изделия. Шкаф комплектного распределительного устройства серии КРУ-РН содержит каркас со съемными панелями, трансформаторы тока, трансформатор напряжения, трансформатор тока нулевой последовательности, высоковольтный предохранитель, высоковольтный и низковольтный разъединители и высоковольтного выключателя, смонтированного на тележке. Использование полезной модели вакуумного выключателя ЗАН 5 фирмыс вакуумным гашением дуги позволяет повысить надежность работы и, кроме того, уменьшить вес шкафа.(72) Иванов Роман Александрович Рязанцев Олег Владимирович(56) Шкафы комплектные распределительных устройств КРУН-6 А УХЛ 5. Техническое описание и инструкция по эксплуатации ИМПБ 674521.015 ТО. Б.М., 1999.(54) ШКАФ КОМПЛЕКТНОГО РАСПРЕДЕЛИТЕЛЬНОГО УСТРОЙСТВА КРУ-РН(57) Полезная модель относится к распределительным устройствам и может быть использована для защиты сетей с изолированной нейтралью и управления токоприемниками железорудных шахт. Тех 284 Полезная модель относится к распределительным устройствам и может быть использована для защиты сетей с изолированной нейтралью и управления токоприемниками железорудных шахт. Наиболее близким к заявляемому решению является шкаф комплектного распределительного устройства КРУРН-6 А, содержащий каркас со съемными панелями, трансформатор тока, трансформатор напряжения, короткозамыкатель, трансформатор нулевой последовательности, высоковольтный разъединитель и выключатель с электромагнитным гашением дуги, смонтированный на тележке (Шкафы комплектные распределительных устройств КРУН 6 А УХЛ 5. Техническое описание и инструкция по эксплуатации ИМПБ 674521.015 ТО. - Б.м., 1999) Недостатком устройства КРУРН-6 А является низкая надежность работы шкафа из-за установленного в нем выключателя с электромагнитным гашением дуги. Технический результат полезной модели является повышение надежности работы. Технический результат достигается следующим образом. Шкаф комплектного распределительного устройства серии КРУ-РН содержит каркас со съемными панелями, трансформаторы тока, трансформатор напряжения, трансформатор тока нулевой последовательности, высоковольтный предохранитель, высоковольтный и низковольтный разъединители и высоковольтный выключатель, смонтированный на тележке. В отличие от прототипа в заявляемой полезной модели используется выключатель ЗАН 5 фирмыс вакуумным гашением дуги (Выключатель вакуумный серии ЗАН фирмы- .11.11-1999). Основными преимуществами данного выключателя перед выключателями с электромагнитным гашением дуги серии ВЭБ (Высоковольтный выключатель ВЭБ-6 Б паспорт ИМШБ 674162. 013 ПС/ Константиновский завод высоковольтной аппаратуры.- 1999) того же назначения являются- универсальное исполнение для использования в любых сетях среднего напряжения для особенно большого количества коммутационных операций и больших нагрузок- экономичность не требует обслуживания и смазки, пока не будет выполнено 10000 коммутационных циклов, даже после длительного периода бездействия- мощная, надежная и абсолютно герметичная вакуумная камера выключателя не подвергается никаким влияниям со стороны окружающей среды. Кроме того, вакуумный выключатель ЗАН 5 фирмыимеет меньшие габариты и вес по сравнению с выключателями с электромагнитным гашением дуги, что позволяет уменьшить вес самого шкафа КРУРН - это особенно важно при монтаже шкафов, который выполняется зачастую на нижних горизонтах шахт и рудников. Полезная модель поясняется фигурой. Шкаф комплектного распределительного устройства серии КРУ-РН содержит каркас (1) со съемными панелями, трансформаторы тока (2),трансформатор напряжения (3), трансформатор тока нулевой последовательности (4), высоковольтные предохранители (5), высоковольтные разъединители шинный (6) и линейный (7) и высоковольтный выключатель (8), смонтированный на выкатном элементе (9), который снабжен откидным механизмом (10). Полезная модель работает следующим образом. Вакуумный высоковольтный выключатель (8),установленный на выкатном элементе (тележке) (9), вручную вкатывается в каркас (1) шкафа до полного соединения подвижных контактов тележки с неподвижными контактами силовой цепи шкафа рабочее положение выкатного элемента. Откидной механизм (10) поднимается и закрепляется фиксаторами внутри шкафа. Рычагом включаются ножи разъединителей (6) и (7). В рабочем положении выкатного элемента рычаг находится в горизонтальном положении (разъединители включены, заземляющие ножи отключены), которое удерживается фиксаторами на разъединителях. На шинный разъединитель (6), предохранители (5), трансформаторы напряжения (3), трансформаторы тока (2) и верхние контакты вакуумного выключателя через сборные шины шкафа подается высокое напряжение. Электрические цепи подготовлены к работе. Кнопкой ручного управления включается вакуумный выключатель, который через линейный разъединитель (7) и трансформатор тока нулевой последовательности(4), подает высокое напряжение на подключенного к шкафу силовым кабелем потребителя (электродвигатель или другое технологическое шахтное электрооборудование). При возникновении каких-либо неисправностей в силовом кабеле или в цепях потребителя, при помощи трансформатора тока нулевой последовательности (4) подается сигнал в цепи релейной защиты шкафа и выключатель (8) отключается и прекращается подача напряжения, препятствуя выходу из строя оборудования потребителя. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Шкаф комплектного распределительного устройства КРУ-РН, содержащий каркас со съемными панелями, трансформаторы тока, трансформатор напряжения, трансформатор тока нулевой последовательности, высоковольтный предохранитель, высоковольтный и низковольтный разъединители и высоковольтный выключатель, расположенный на выкатной тележке, отличающийся тем, что в качестве высоковольтного выключателя установлен выключатель ЗАН 5 фирмыс вакуумным гашением дуги.
