Модуль для комплектного распределительного устройства КРУН серии К-59

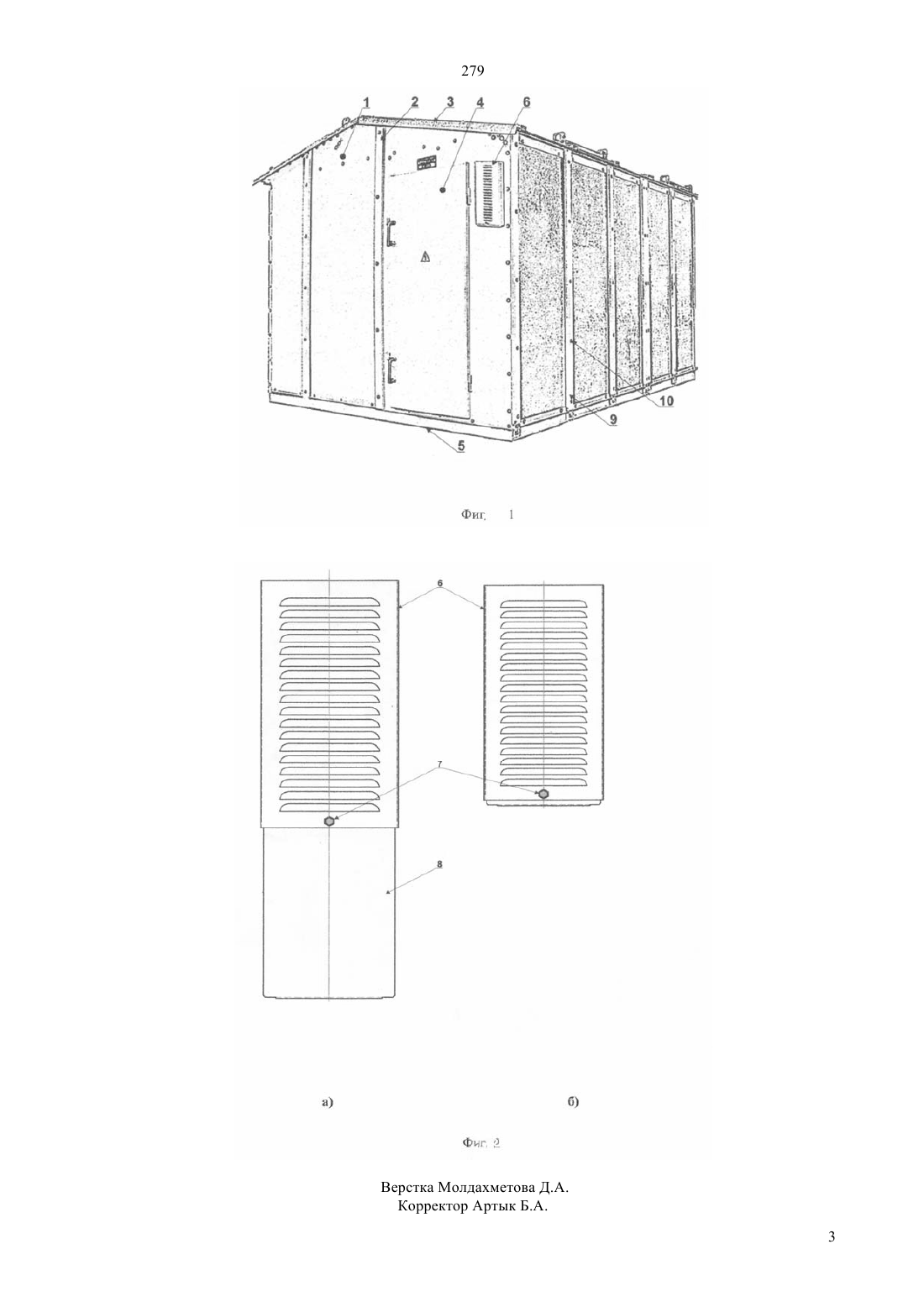

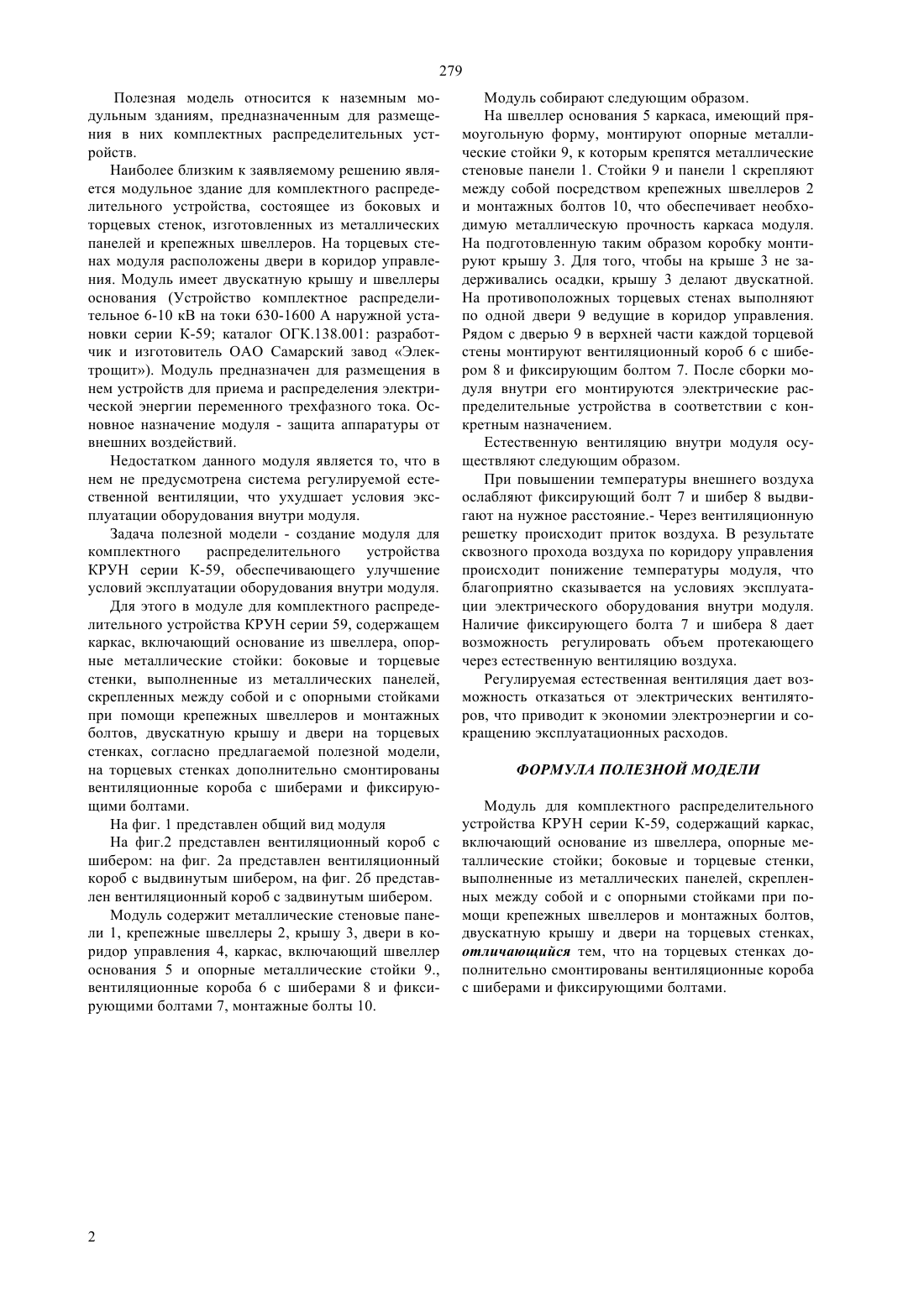

(51) 04 1/2 (2006.01) 04 5/04 (2006.01) 02 11/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Техническим результатом полезной модели является улучшение условий эксплуатации оборудования внутри модуля. Модуль состоит из боковых и торцевых стенок,изготовленных из металлических панелей и крепежных швеллеров. Модуль имеет двускатную крышу и швеллеры основания. На торцевых стенах модуля расположены двери в коридор управления, рядом с которыми смонтированы вентиляционные короба с шиберами и фиксирующими болтами. Наличие вентиляционных коробов, имеющих шибер и фиксирующие болты, позволяет регулировать естественную вентиляцию внутри модульного здания. Регулируемая естественная вентиляция дает возможность отказаться от электрических вентиляторов, что приводит к экономии электроэнергии и сокращению эксплуатационных расходов.(72) Киселев Вячеслав Яковлевич Алексеев Виктор Валентинович(56) Устройство комплектное распределительное 610 кВ на токи 630-1600 А наружной установки серии К-59. Каталог ОГК.138.001 ОАО Самарский завод Электрощит.(54) МОДУЛЬ ДЛЯ КОМПЛЕКТНОГО РАСПРЕДЕЛИТЕЛЬНОГО УСТРОЙСТВА КРУН СЕРИИ К-59(57) Полезная модель относится к наземным модульным зданиям, предназначенным для размещения в них комплектных распределительных устройств. 279 Полезная модель относится к наземным модульным зданиям, предназначенным для размещения в них комплектных распределительных устройств. Наиболее близким к заявляемому решению является модульное здание для комплектного распределительного устройства, состоящее из боковых и торцевых стенок, изготовленных из металлических панелей и крепежных швеллеров. На торцевых стенах модуля расположены двери в коридор управления. Модуль имеет двускатную крышу и швеллеры основания (Устройство комплектное распределительное 6-10 кВ на токи 630-1600 А наружной установки серии К-59 каталог ОГК.138.001 разработчик и изготовитель ОАО Самарский завод Электрощит). Модуль предназначен для размещения в нем устройств для приема и распределения электрической энергии переменного трехфазного тока. Основное назначение модуля - защита аппаратуры от внешних воздействий. Недостатком данного модуля является то, что в нем не предусмотрена система регулируемой естественной вентиляции, что ухудшает условия эксплуатации оборудования внутри модуля. Задача полезной модели - создание модуля для комплектного распределительного устройства КРУН серии К-59, обеспечивающего улучшение условий эксплуатации оборудования внутри модуля. Для этого в модуле для комплектного распределительного устройства КРУН серии 59, содержащем каркас, включающий основание из швеллера, опорные металлические стойки боковые и торцевые стенки, выполненные из металлических панелей,скрепленных между собой и с опорными стойками при помощи крепежных швеллеров и монтажных болтов, двускатную крышу и двери на торцевых стенках, согласно предлагаемой полезной модели,на торцевых стенках дополнительно смонтированы вентиляционные короба с шиберами и фиксирующими болтами. На фиг. 1 представлен общий вид модуля На фиг.2 представлен вентиляционный короб с шибером на фиг. 2 а представлен вентиляционный короб с выдвинутым шибером, на фиг. 2 б представлен вентиляционный короб с задвинутым шибером. Модуль содержит металлические стеновые панели 1, крепежные швеллеры 2, крышу 3, двери в коридор управления 4, каркас, включающий швеллер основания 5 и опорные металлические стойки 9.,вентиляционные короба 6 с шиберами 8 и фиксирующими болтами 7, монтажные болты 10. Модуль собирают следующим образом. На швеллер основания 5 каркаса, имеющий прямоугольную форму, монтируют опорные металлические стойки 9, к которым крепятся металлические стеновые панели 1. Стойки 9 и панели 1 скрепляют между собой посредством крепежных швеллеров 2 и монтажных болтов 10, что обеспечивает необходимую металлическую прочность каркаса модуля. На подготовленную таким образом коробку монтируют крышу 3. Для того, чтобы на крыше 3 не задерживались осадки, крышу 3 делают двускатной. На противоположных торцевых стенах выполняют по одной двери 9 ведущие в коридор управления. Рядом с дверью 9 в верхней части каждой торцевой стены монтируют вентиляционный короб 6 с шибером 8 и фиксирующим болтом 7. После сборки модуля внутри его монтируются электрические распределительные устройства в соответствии с конкретным назначением. Естественную вентиляцию внутри модуля осуществляют следующим образом. При повышении температуры внешнего воздуха ослабляют фиксирующий болт 7 и шибер 8 выдвигают на нужное расстояние.- Через вентиляционную решетку происходит приток воздуха. В результате сквозного прохода воздуха по коридору управления происходит понижение температуры модуля, что благоприятно сказывается на условиях эксплуатации электрического оборудования внутри модуля. Наличие фиксирующего болта 7 и шибера 8 дает возможность регулировать объем протекающего через естественную вентиляцию воздуха. Регулируемая естественная вентиляция дает возможность отказаться от электрических вентиляторов, что приводит к экономии электроэнергии и сокращению эксплуатационных расходов. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Модуль для комплектного распределительного устройства КРУН серии К-59, содержащий каркас,включающий основание из швеллера, опорные металлические стойки боковые и торцевые стенки,выполненные из металлических панелей, скрепленных между собой и с опорными стойками при помощи крепежных швеллеров и монтажных болтов,двускатную крышу и двери на торцевых стенках,отличающийся тем, что на торцевых стенках дополнительно смонтированы вентиляционные короба с шиберами и фиксирующими болтами.
