Установка для ионизации воды

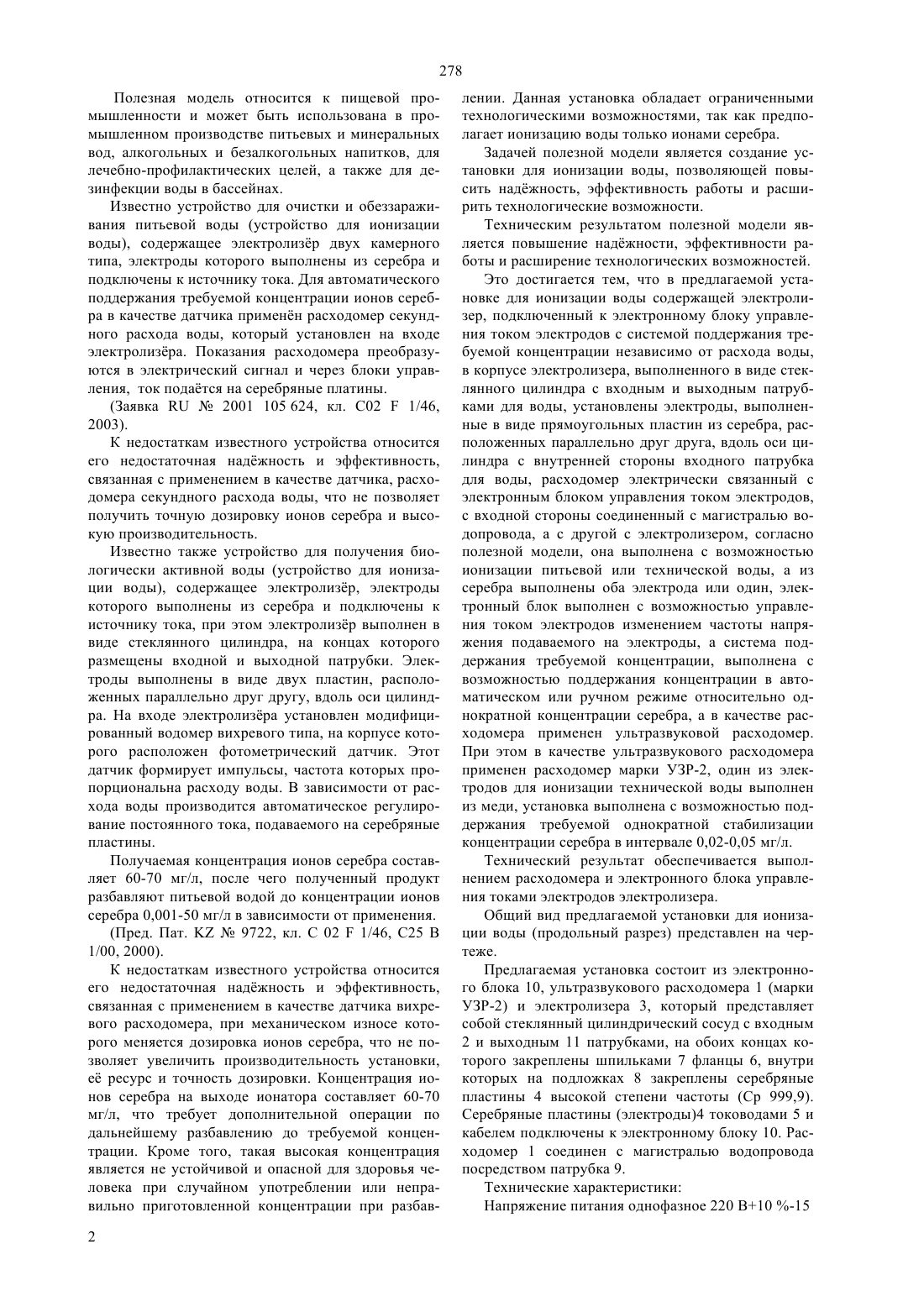

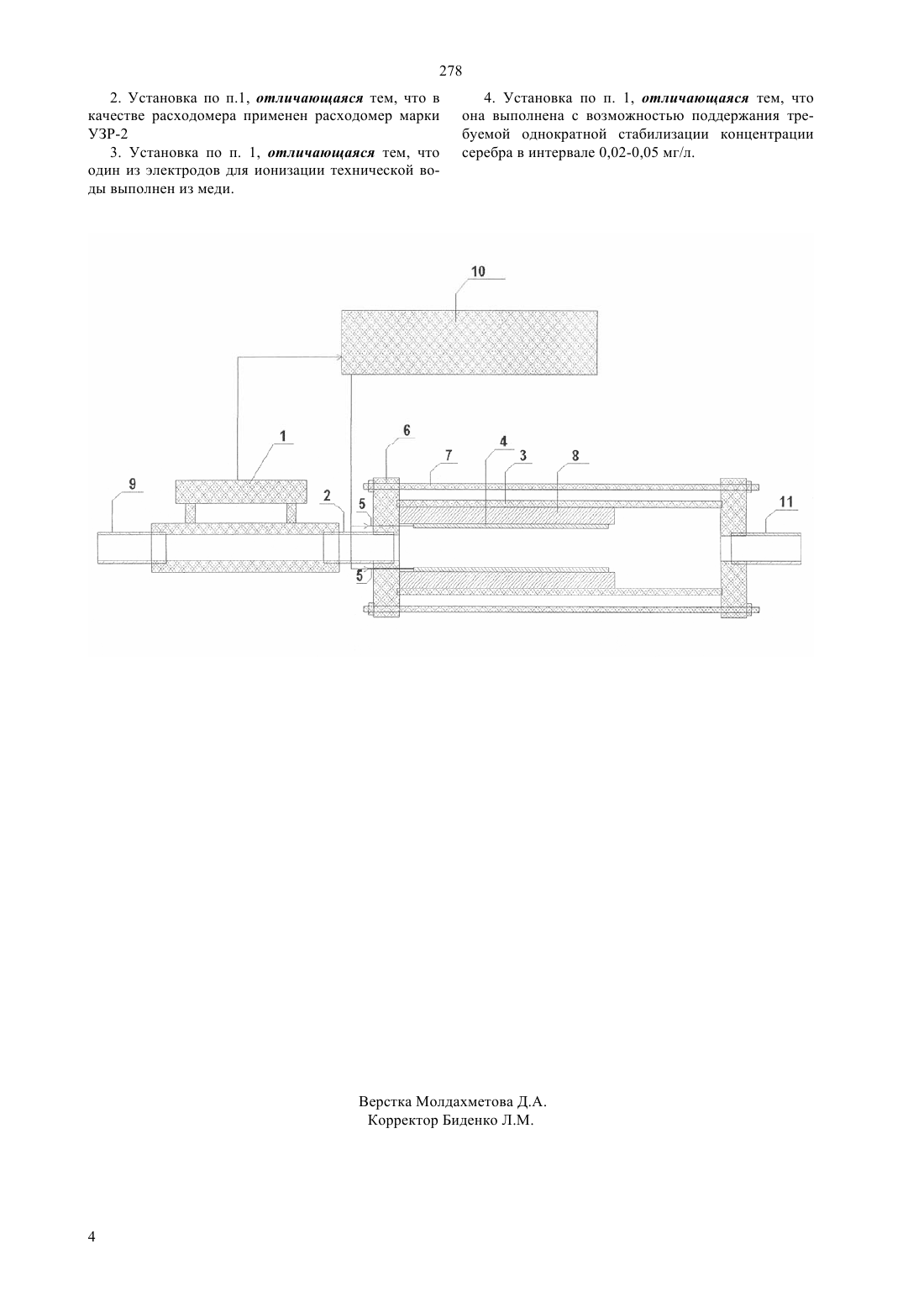

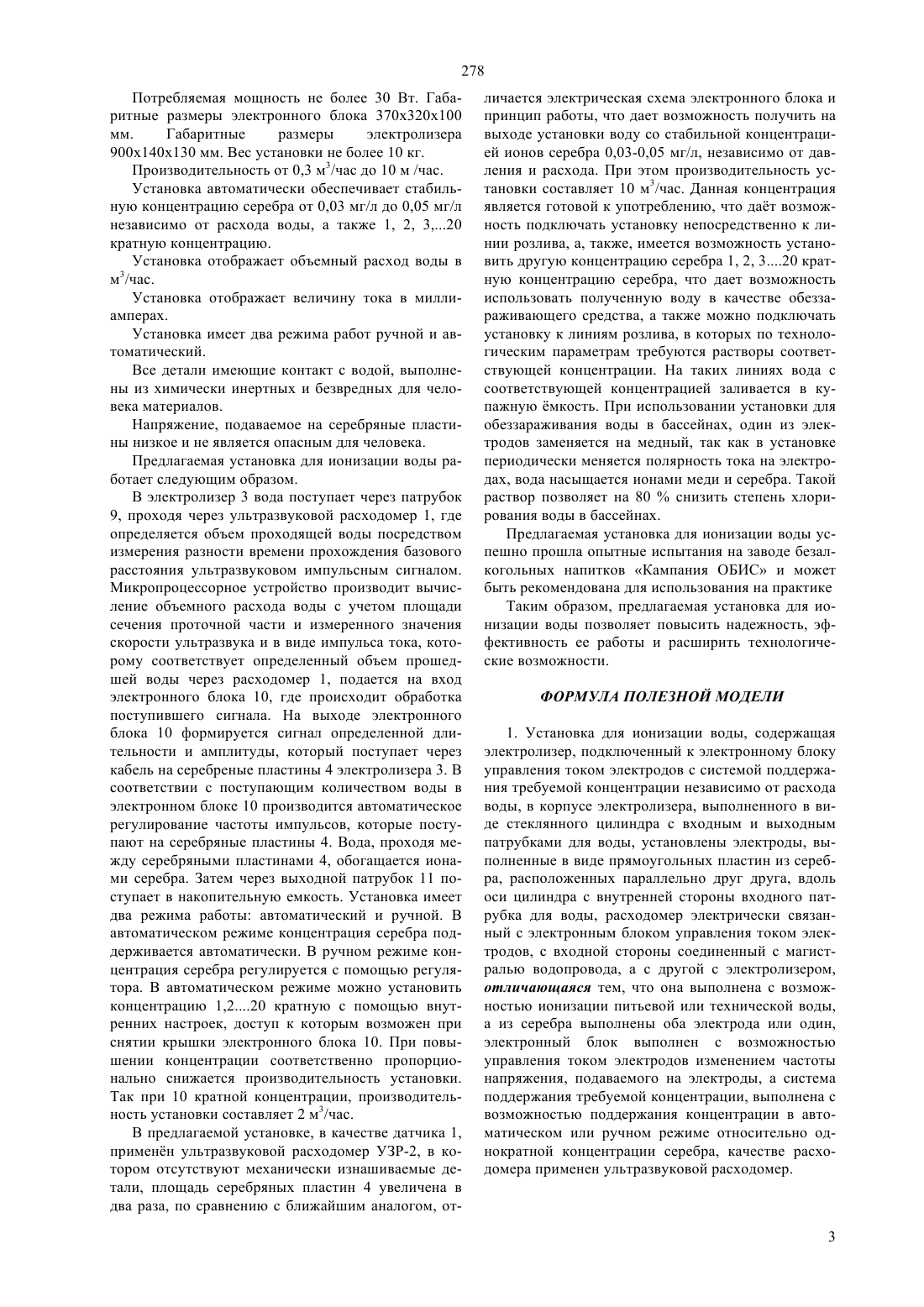

(51)7 02 1/46, 02 1/461 КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ ные в виде прямоугольных пластин из серебра, расположенных параллельно друг друга, вдоль оси цилиндра с внутренней стороны входного патрубка для воды, расходомер электрически связанный с электронным блоком управления током электродов,с входной стороны соединенный с магистралью водопровода, а с другой с электролизером, согласно полезной модели, она выполнена с возможностью ионизации питьевой или технической воды, а из серебра выполнены оба электрода или один, электронный блок выполнен с возможностью управления током электродов изменением частоты напряжения подаваемого на электроды, а система поддержания требуемой концентрации, выполнена с возможностью поддержания концентрации в автоматическом или ручном режиме относительно однократной концентрации серебра, а в качестве расходомера применен ультразвуковой расходомер. При этом в качестве ультразвукового расходомера применен расходомер марки УЗР-2, один из электродов для ионизации технической воды выполнен из меди, установка выполнена с возможностью поддержания требуемой однократной стабилизации концентрации серебра в интервале 0,02-0,05 мг/л.(54) УСТАНОВКА ДЛЯ ИОНИЗАЦИИ ВОДЫ(57) Полезная модель относится к устройствам для обработки воды ионами серебра и других металлов и может быть использована в промышленном производстве питьевых и минеральных вод, для лечебно-профилактических целей, а также для дезинфекции воды в бассейнах. Техническим результатом полезной модели является повышение надежности, эффективности работы установки и расширение технологических возможностей. Это достигается тем, что в предлагаемой установке для ионизации воды, содержащей электролизер, подключенный, к электронному блоку управления током электродов с системой поддержания требуемой концентрации независимо от расхода воды,в корпусе электролизера, выполненного в виде стеклянного цилиндра с входным и выходным патрубками для воды, установлены электроды, выполнен 278 Полезная модель относится к пищевой промышленности и может быть использована в промышленном производстве питьевых и минеральных вод, алкогольных и безалкогольных напитков, для лечебно-профилактических целей, а также для дезинфекции воды в бассейнах. Известно устройство для очистки и обеззараживания питьевой воды (устройство для ионизации воды), содержащее электролизр двух камерного типа, электроды которого выполнены из серебра и подключены к источнику тока. Для автоматического поддержания требуемой концентрации ионов серебра в качестве датчика применн расходомер секундного расхода воды, который установлен на входе электролизра. Показания расходомера преобразуются в электрический сигнал и через блоки управления, ток податся на серебряные платины.(Заявка 2001 105 624, кл. С 021/46,2003). К недостаткам известного устройства относится его недостаточная наджность и эффективность,связанная с применением в качестве датчика, расходомера секундного расхода воды, что не позволяет получить точную дозировку ионов серебра и высокую производительность. Известно также устройство для получения биологически активной воды (устройство для ионизации воды), содержащее электролизр, электроды которого выполнены из серебра и подключены к источнику тока, при этом электролизр выполнен в виде стеклянного цилиндра, на концах которого размещены входной и выходной патрубки. Электроды выполнены в виде двух пластин, расположенных параллельно друг другу, вдоль оси цилиндра. На входе электролизра установлен модифицированный водомер вихревого типа, на корпусе которого расположен фотометрический датчик. Этот датчик формирует импульсы, частота которых пропорциональна расходу воды. В зависимости от расхода воды производится автоматическое регулирование постоянного тока, подаваемого на серебряные пластины. Получаемая концентрация ионов серебра составляет 60-70 мг/л, после чего полученный продукт разбавляют питьевой водой до концентрации ионов серебра 0,001-50 мг/л в зависимости от применения.(Пред. Пат.9722, кл. С 021/46, С 25 В 1/00, 2000). К недостаткам известного устройства относится его недостаточная наджность и эффективность,связанная с применением в качестве датчика вихревого расходомера, при механическом износе которого меняется дозировка ионов серебра, что не позволяет увеличить производительность установки,е ресурс и точность дозировки. Концентрация ионов серебра на выходе ионатора составляет 60-70 мг/л, что требует дополнительной операции по дальнейшему разбавлению до требуемой концентрации. Кроме того, такая высокая концентрация является не устойчивой и опасной для здоровья человека при случайном употреблении или неправильно приготовленной концентрации при разбав 2 лении. Данная установка обладает ограниченными технологическими возможностями, так как предполагает ионизацию воды только ионами серебра. Задачей полезной модели является создание установки для ионизации воды, позволяющей повысить наджность, эффективность работы и расширить технологические возможности. Техническим результатом полезной модели является повышение наджности, эффективности работы и расширение технологических возможностей. Это достигается тем, что в предлагаемой установке для ионизации воды содержащей электролизер, подключенный к электронному блоку управления током электродов с системой поддержания требуемой концентрации независимо от расхода воды,в корпусе электролизера, выполненного в виде стеклянного цилиндра с входным и выходным патрубками для воды, установлены электроды, выполненные в виде прямоугольных пластин из серебра, расположенных параллельно друг друга, вдоль оси цилиндра с внутренней стороны входного патрубка для воды, расходомер электрически связанный с электронным блоком управления током электродов,с входной стороны соединенный с магистралью водопровода, а с другой с электролизером, согласно полезной модели, она выполнена с возможностью ионизации питьевой или технической воды, а из серебра выполнены оба электрода или один, электронный блок выполнен с возможностью управления током электродов изменением частоты напряжения подаваемого на электроды, а система поддержания требуемой концентрации, выполнена с возможностью поддержания концентрации в автоматическом или ручном режиме относительно однократной концентрации серебра, а в качестве расходомера применен ультразвуковой расходомер. При этом в качестве ультразвукового расходомера применен расходомер марки УЗР-2, один из электродов для ионизации технической воды выполнен из меди, установка выполнена с возможностью поддержания требуемой однократной стабилизации концентрации серебра в интервале 0,02-0,05 мг/л. Технический результат обеспечивается выполнением расходомера и электронного блока управления токами электродов электролизера. Общий вид предлагаемой установки для ионизации воды (продольный разрез) представлен на чертеже. Предлагаемая установка состоит из электронного блока 10, ультразвукового расходомера 1 (марки УЗР-2) и электролизера 3, который представляет собой стеклянный цилиндрический сосуд с входным 2 и выходным 11 патрубками, на обоих концах которого закреплены шпильками 7 фланцы 6, внутри которых на подложках 8 закреплены серебряные пластины 4 высокой степени частоты (Ср 999,9). Серебряные пластины (электроды)4 тоководами 5 и кабелем подключены к электронному блоку 10. Расходомер 1 соединен с магистралью водопровода посредством патрубка 9. Технические характеристики Напряжение питания однофазное 220 В 10 -15 278 Потребляемая мощность не более 30 Вт. Габаритные размеры электронного блока 370320100 мм. Габаритные размеры электролизера 900140130 мм. Вес установки не более 10 кг. Производительность от 0,3 м 3/час до 10 м /час. Установка автоматически обеспечивает стабильную концентрацию серебра от 0,03 мг/л до 0,05 мг/л независимо от расхода воды, а также 1, 2, 3,20 кратную концентрацию. Установка отображает объемный расход воды в м 3/час. Установка отображает величину тока в миллиамперах. Установка имеет два режима работ ручной и автоматический. Все детали имеющие контакт с водой, выполнены из химически инертных и безвредных для человека материалов. Напряжение, подаваемое на серебряные пластины низкое и не является опасным для человека. Предлагаемая установка для ионизации воды работает следующим образом. В электролизер 3 вода поступает через патрубок 9, проходя через ультразвуковой расходомер 1, где определяется объем проходящей воды посредством измерения разности времени прохождения базового расстояния ультразвуковом импульсным сигналом. Микропроцессорное устройство производит вычисление объемного расхода воды с учетом площади сечения проточной части и измеренного значения скорости ультразвука и в виде импульса тока, которому соответствует определенный объем прошедшей воды через расходомер 1, подается на вход электронного блока 10, где происходит обработка поступившего сигнала. На выходе электронного блока 10 формируется сигнал определенной длительности и амплитуды, который поступает через кабель на серебреные пластины 4 электролизера 3. В соответствии с поступающим количеством воды в электронном блоке 10 производится автоматическое регулирование частоты импульсов, которые поступают на серебряные пластины 4. Вода, проходя между серебряными пластинами 4, обогащается ионами серебра. Затем через выходной патрубок 11 поступает в накопительную емкость. Установка имеет два режима работы автоматический и ручной. В автоматическом режиме концентрация серебра поддерживается автоматически. В ручном режиме концентрация серебра регулируется с помощью регулятора. В автоматическом режиме можно установить концентрацию 1,220 кратную с помощью внутренних настроек, доступ к которым возможен при снятии крышки электронного блока 10. При повышении концентрации соответственно пропорционально снижается производительность установки. Так при 10 кратной концентрации, производительность установки составляет 2 м 3/час. В предлагаемой установке, в качестве датчика 1,применн ультразвуковой расходомер УЗР-2, в котором отсутствуют механически изнашиваемые детали, площадь серебряных пластин 4 увеличена в два раза, по сравнению с ближайшим аналогом, от личается электрическая схема электронного блока и принцип работы, что дает возможность получить на выходе установки воду со стабильной концентрацией ионов серебра 0,03-0,05 мг/л, независимо от давления и расхода. При этом производительность установки составляет 10 м 3/час. Данная концентрация является готовой к употреблению, что дат возможность подключать установку непосредственно к линии розлива, а, также, имеется возможность установить другую концентрацию серебра 1, 2, 320 кратную концентрацию серебра, что дает возможность использовать полученную воду в качестве обеззараживающего средства, а также можно подключать установку к линиям розлива, в которых по технологическим параметрам требуются растворы соответствующей концентрации. На таких линиях вода с соответствующей концентрацией заливается в купажную мкость. При использовании установки для обеззараживания воды в бассейнах, один из электродов заменяется на медный, так как в установке периодически меняется полярность тока на электродах, вода насыщается ионами меди и серебра. Такой раствор позволяет на 80 снизить степень хлорирования воды в бассейнах. Предлагаемая установка для ионизации воды успешно прошла опытные испытания на заводе безалкогольных напитков Кампания ОБИС и может быть рекомендована для использования на практике Таким образом, предлагаемая установка для ионизации воды позволяет повысить надежность, эффективность ее работы и расширить технологические возможности. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Установка для ионизации воды, содержащая электролизер, подключенный к электронному блоку управления током электродов с системой поддержания требуемой концентрации независимо от расхода воды, в корпусе электролизера, выполненного в виде стеклянного цилиндра с входным и выходным патрубками для воды, установлены электроды, выполненные в виде прямоугольных пластин из серебра, расположенных параллельно друг друга, вдоль оси цилиндра с внутренней стороны входного патрубка для воды, расходомер электрически связанный с электронным блоком управления током электродов, с входной стороны соединенный с магистралью водопровода, а с другой с электролизером,отличающаяся тем, что она выполнена с возможностью ионизации питьевой или технической воды,а из серебра выполнены оба электрода или один,электронный блок выполнен с возможностью управления током электродов изменением частоты напряжения, подаваемого на электроды, а система поддержания требуемой концентрации, выполнена с возможностью поддержания концентрации в автоматическом или ручном режиме относительно однократной концентрации серебра, качестве расходомера применен ультразвуковой расходомер. 278 2. Установка по п.1, отличающаяся тем, что в качестве расходомера применен расходомер марки УЗР-2 3. Установка по п. 1, отличающаяся тем, что один из электродов для ионизации технической воды выполнен из меди. 4. Установка по п. 1, отличающаяся тем, что она выполнена с возможностью поддержания требуемой однократной стабилизации концентрации серебра в интервале 0,02-0,05 мг/л.
