Сырьевая смесь для получения ангидритового цемента

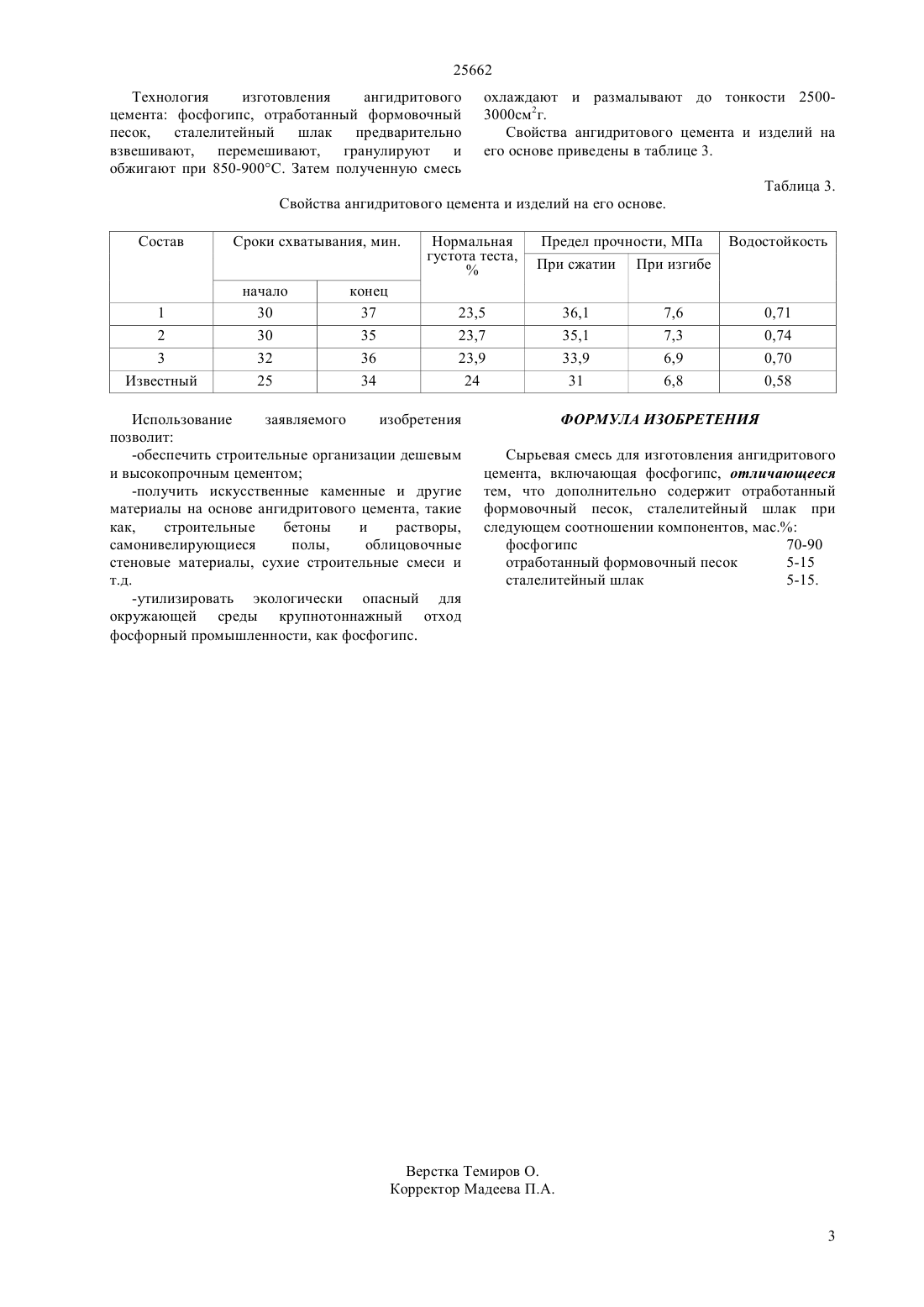

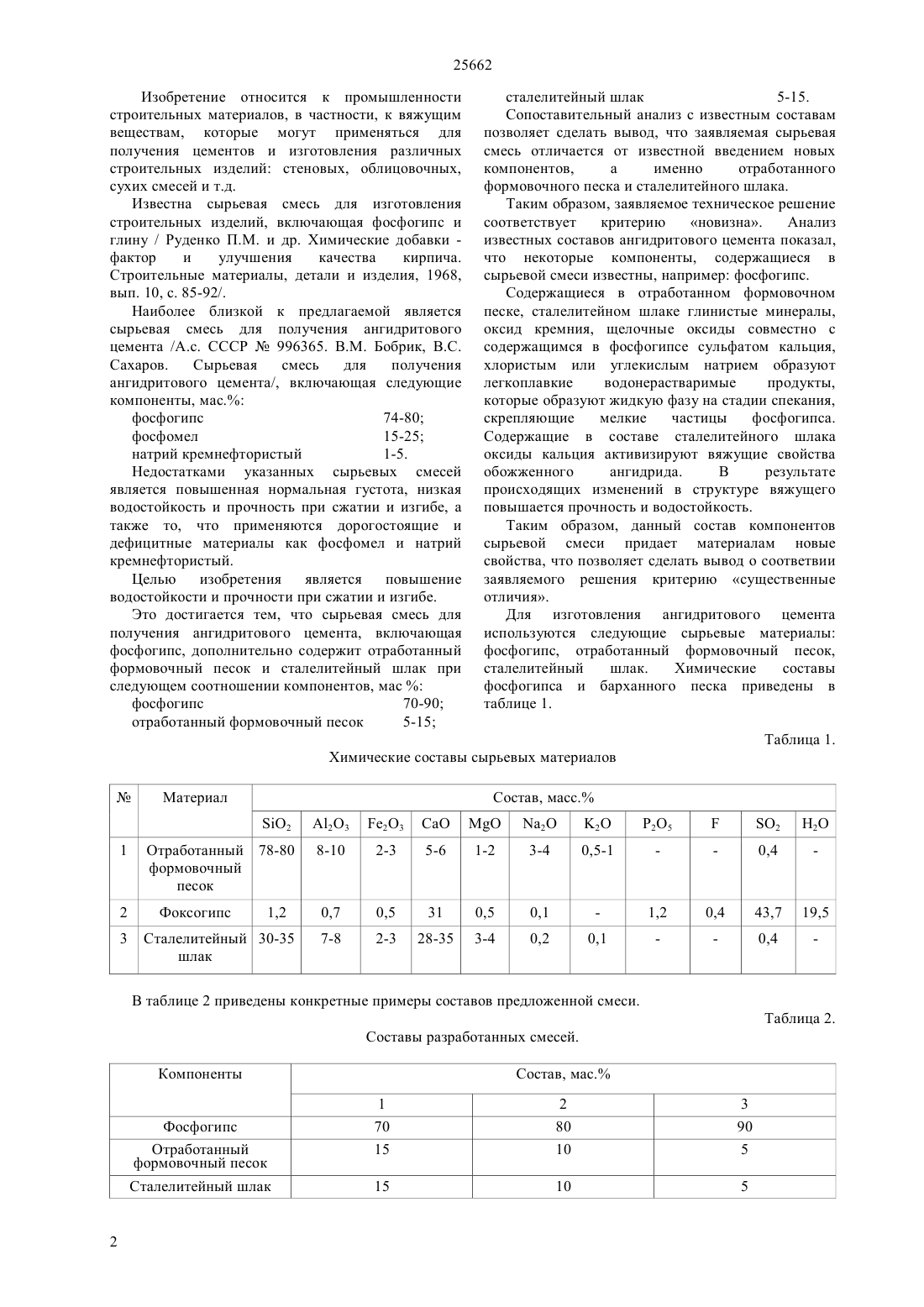

(51) 04 7/00 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ самонивелирующиеся полы, облицовочные и стеновые материалы. Целью изобретения является повышение прочности при сжатии, изгибе и водостойкости. Поставленная цель достигается тем, что сырьевая смесь для получения ангидритового цемента, включающая фосфогипс, отличающееся тем, что дополнительно содержит отработанный формовочный песок и сталелитейный шлак при следующем соотношении компонентов, мас.фосфогипс 70-90 отработанный формовочный песок 5-15 сталелитейный шлак 5-15. Использование заявляемого изобретение , кроме вышеперечисленных материалов,позволит утилизировать экологически опасный для окружающих среды крупнотоннажный отход фосфорной промышленности, как фосфогипс.(72) Сагындыков Аймахамбет Абуталипович Суранкулов Шаизхан Жувандыкович Инкарбеков Нурлан Омаралиевич Сугирбеков Альмухамед Канибекович Адырбеков Ерназ(73) Республиканское государственное казенное предприятие Таразский государственный университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(54) СЫРЬЕВАЯ СМЕСЬ ДЛЯ ПОЛУЧЕНИЯ АНГИДРИТОВОГО ЦЕМЕНТА(57) Изобретение относится к производству строительных материалов, и в частности для получения ангидритового цемента, на базе которого могут быть получены различные дешевые строительные растворы и бетоны, 25662 Изобретение относится к промышленности строительных материалов, в частности, к вяжущим веществам, которые могут применяться для получения цементов и изготовления различных строительных изделий стеновых, облицовочных,сухих смесей и т.д. Известна сырьевая смесь для изготовления строительных изделий, включающая фосфогипс и глину / Руденко П.М. и др. Химические добавки фактор и улучшения качества кирпича. Строительные материалы, детали и изделия, 1968,вып. 10, с. 85-92/. Наиболее близкой к предлагаемой является сырьевая смесь для получения ангидритового цемента /А.с. СССР 996365. В.М. Бобрик, Сахаров. Сырьевая смесь для получения ангидритового цемента/, включающая следующие компоненты, мас. фосфогипс 74-80 фосфомел 15-25 натрий кремнефтористый 1-5. Недостатками указанных сырьевых смесей является повышенная нормальная густота, низкая водостойкость и прочность при сжатии и изгибе, а также то, что применяются дорогостоящие и дефицитные материалы как фосфомел и натрий кремнефтористый. Целью изобретения является повышение водостойкости и прочности при сжатии и изгибе. Это достигается тем, что сырьевая смесь для получения ангидритового цемента, включающая фосфогипс, дополнительно содержит отработанный формовочный песок и сталелитейный шлак при следующем соотношении компонентов, масфосфогипс 70-90 отработанный формовочный песок 5-15 сталелитейный шлак 5-15. Сопоставительный анализ с известным составам позволяет сделать вывод, что заявляемая сырьевая смесь отличается от известной введением новых компонентов,а именно отработанного формовочного песка и сталелитейного шлака. Таким образом, заявляемое техническое решение соответствует критерию новизна. Анализ известных составов ангидритового цемента показал,что некоторые компоненты, содержащиеся в сырьевой смеси известны, например фосфогипс. Содержащиеся в отработанном формовочном песке, сталелитейном шлаке глинистые минералы,оксид кремния, щелочные оксиды совместно с содержащимся в фосфогипсе сульфатом кальция,хлористым или углекислым натрием образуют легкоплавкие водонерастваримые продукты,которые образуют жидкую фазу на стадии спекания,скрепляющие мелкие частицы фосфогипса. Содержащие в составе сталелитейного шлака оксиды кальция активизируют вяжущие свойства обожженного ангидрида. В результате происходящих изменений в структуре вяжущего повышается прочность и водостойкость. Таким образом, данный состав компонентов сырьевой смеси придает материалам новые свойства, что позволяет сделать вывод о соответвии заявляемого решения критерию существенные отличия. Для изготовления ангидритового цемента используются следующие сырьевые материалы фосфогипс, отработанный формовочный песок,сталелитейный шлак. Химические составы фосфогипса и барханного песка приведены в таблице 1. Таблица 1. Химические составы сырьевых материалов В таблице 2 приведены конкретные примеры составов предложенной смеси. Таблица 2. Составы разработанных смесей. Компоненты Фосфогипс Отработанный формовочный песок Сталелитейный шлак 25662 Технология изготовления ангидритового цемента фосфогипс, отработанный формовочный песок,сталелитейный шлак предварительно взвешивают, перемешивают, гранулируют и обжигают при 850-900. Затем полученную смесь охлаждают и размалывают до тонкости 25003000 см 2 г. Свойства ангидритового цемента и изделий на его основе приведены в таблице 3. Таблица 3. Свойства ангидритового цемента и изделий на его основе. Состав Предел прочности, МПа При сжатии При изгибе Использование заявляемого изобретения позволит-обеспечить строительные организации дешевым и высокопрочным цементом-получить искусственные каменные и другие материалы на основе ангидритового цемента, такие как,строительные бетоны и растворы,самонивелирующиеся полы,облицовочные стеновые материалы, сухие строительные смеси и т.д.-утилизировать экологически опасный для окружающей среды крупнотоннажный отход фосфорный промышленности, как фосфогипс. ФОРМУЛА ИЗОБРЕТЕНИЯ Сырьевая смесь для изготовления ангидритового цемента, включающая фосфогипс, отличающееся тем, что дополнительно содержит отработанный формовочный песок, сталелитейный шлак при следующем соотношении компонентов, мас. фосфогипс 70-90 отработанный формовочный песок 5-15 сталелитейный шлак 5-15.
