Способ очистки и обеззараживания сточных вод

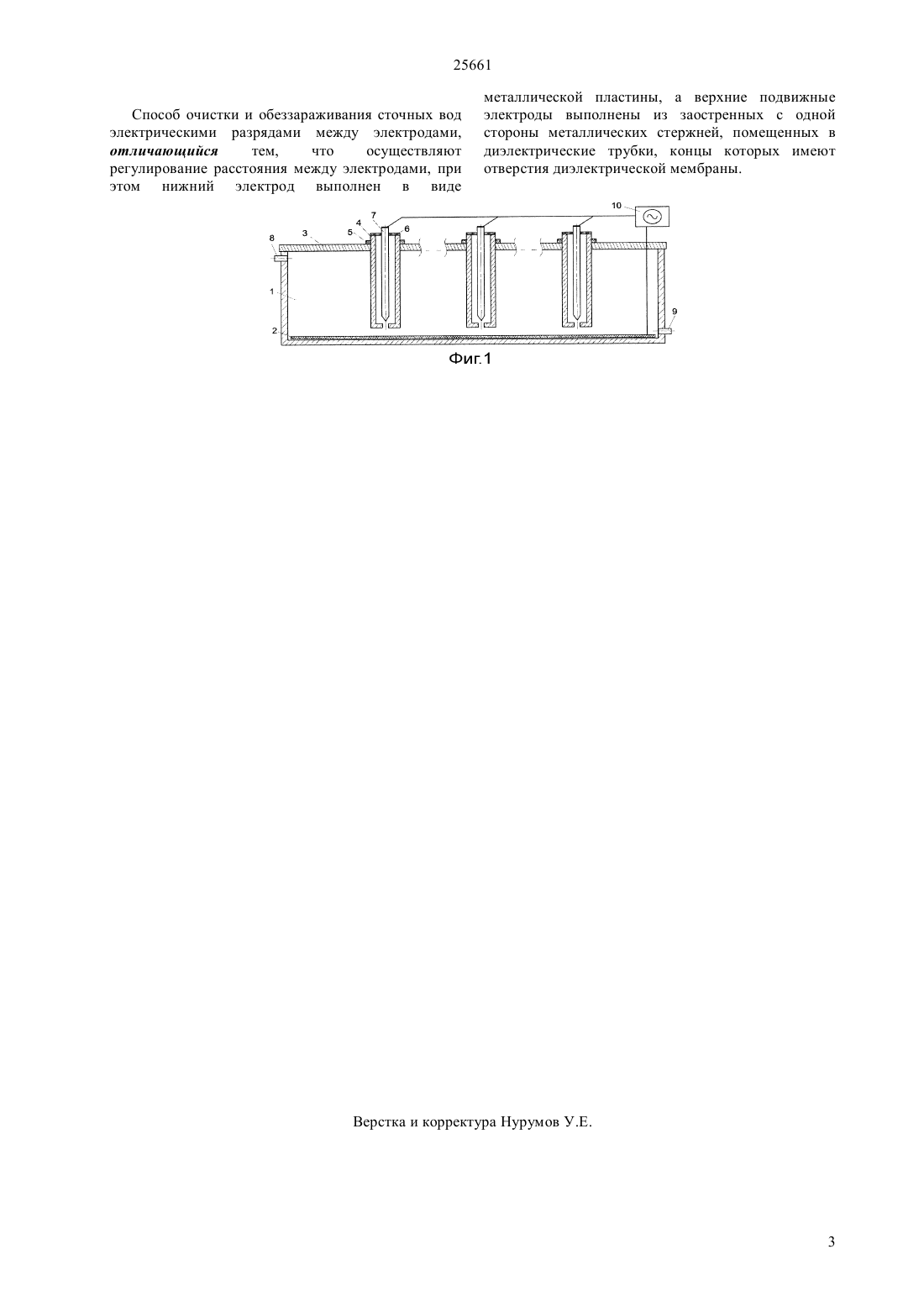

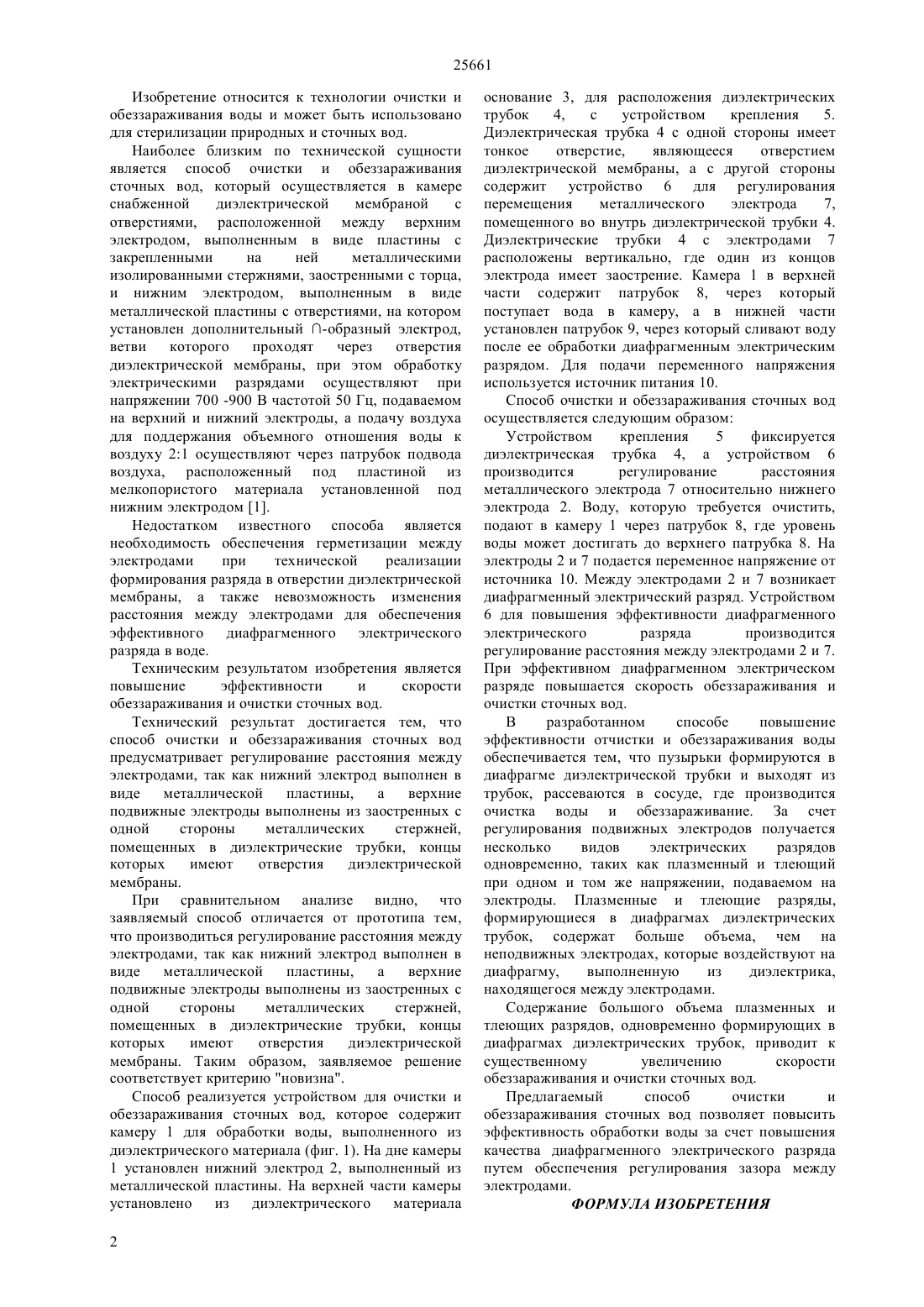

(51) 02 1/467 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к технологии очистки и обеззараживания воды и может быть использовано для стерилизации природных и сточных вод. Техническим результатом изобретения является повышение эффективности и скорости обеззараживания и очистки сточных вод. Разработанный способ очистки и обеззараживания сточных вод электрическими разрядами между электродами позволяет производить регулирование расстояния между электродами, так как нижний электрод выполнен в виде металлической пластины,а верхние подвижные электроды выполнены из заостренных с одной стороны металлических стержней,помещенных в диэлектрические трубки, концы которых имеют отверстия диэлектрической мембраны.(72) Утегулов Болатбек Бахитжанович Утегулов Арман Болатбекович Уахитова Айгуль Ботановна Кофтанюк Дмитрий Валерьевич Бегентаев Багустар Мухаметрахимович Жакипов Нажмитден Берекелиулы Садвакасов Токтар Абдулхаирович(73) Республиканское государственное казенное предприятие Павлодарский государственный университет им. С. Торайгырова Министерства образования и науки Республики Казахстан 25661 Изобретение относится к технологии очистки и обеззараживания воды и может быть использовано для стерилизации природных и сточных вод. Наиболее близким по технической сущности является способ очистки и обеззараживания сточных вод, который осуществляется в камере снабженной диэлектрической мембраной с отверстиями, расположенной между верхним электродом, выполненным в виде пластины с закрепленными на ней металлическими изолированными стержнями, заостренными с торца,и нижним электродом, выполненным в виде металлической пластины с отверстиями, на котором установлен дополнительный -образный электрод,ветви которого проходят через отверстия диэлектрической мембраны, при этом обработку электрическими разрядами осуществляют при напряжении 700 -900 В частотой 50 Гц, подаваемом на верхний и нижний электроды, а подачу воздуха для поддержания объемного отношения воды к воздуху 21 осуществляют через патрубок подвода воздуха, расположенный под пластиной из мелкопористого материала установленной под нижним электродом 1. Недостатком известного способа является необходимость обеспечения герметизации между электродами при технической реализации формирования разряда в отверстии диэлектрической мембраны, а также невозможность изменения расстояния между электродами для обеспечения эффективного диафрагменного электрического разряда в воде. Техническим результатом изобретения является повышение эффективности и скорости обеззараживания и очистки сточных вод. Технический результат достигается тем, что способ очистки и обеззараживания сточных вод предусматривает регулирование расстояния между электродами, так как нижний электрод выполнен в виде металлической пластины,а верхние подвижные электроды выполнены из заостренных с одной стороны металлических стержней,помещенных в диэлектрические трубки, концы которых имеют отверстия диэлектрической мембраны. При сравнительном анализе видно, что заявляемый способ отличается от прототипа тем,что производиться регулирование расстояния между электродами, так как нижний электрод выполнен в виде металлической пластины,а верхние подвижные электроды выполнены из заостренных с одной стороны металлических стержней,помещенных в диэлектрические трубки, концы которых имеют отверстия диэлектрической мембраны. Таким образом, заявляемое решение соответствует критерию новизна. Способ реализуется устройством для очистки и обеззараживания сточных вод, которое содержит камеру 1 для обработки воды, выполненного из диэлектрического материала (фиг. 1). На дне камеры 1 установлен нижний электрод 2, выполненный из металлической пластины. На верхней части камеры установлено из диэлектрического материала 2 основание 3, для расположения диэлектрических трубок 4,с устройством крепления 5. Диэлектрическая трубка 4 с одной стороны имеет тонкое отверстие,являющееся отверстием диэлектрической мембраны, а с другой стороны содержит устройство 6 для регулирования перемещения металлического электрода 7,помещенного во внутрь диэлектрической трубки 4. Диэлектрические трубки 4 с электродами 7 расположены вертикально, где один из концов электрода имеет заострение. Камера 1 в верхней части содержит патрубок 8, через который поступает вода в камеру, а в нижней части установлен патрубок 9, через который сливают воду после ее обработки диафрагменным электрическим разрядом. Для подачи переменного напряжения используется источник питания 10. Способ очистки и обеззараживания сточных вод осуществляется следующим образом Устройством крепления 5 фиксируется диэлектрическая трубка 4, а устройством 6 производится регулирование расстояния металлического электрода 7 относительно нижнего электрода 2. Воду, которую требуется очистить,подают в камеру 1 через патрубок 8, где уровень воды может достигать до верхнего патрубка 8. На электроды 2 и 7 подается переменное напряжение от источника 10. Между электродами 2 и 7 возникает диафрагменный электрический разряд. Устройством 6 для повышения эффективности диафрагменного электрического разряда производится регулирование расстояния между электродами 2 и 7. При эффективном диафрагменном электрическом разряде повышается скорость обеззараживания и очистки сточных вод. В разработанном способе повышение эффективности отчистки и обеззараживания воды обеспечивается тем, что пузырьки формируются в диафрагме диэлектрической трубки и выходят из трубок, рассеваются в сосуде, где производится очистка воды и обеззараживание. За счет регулирования подвижных электродов получается несколько видов электрических разрядов одновременно, таких как плазменный и тлеющий при одном и том же напряжении, подаваемом на электроды. Плазменные и тлеющие разряды,формирующиеся в диафрагмах диэлектрических трубок, содержат больше объема, чем на неподвижных электродах, которые воздействуют на диафрагму,выполненную из диэлектрика,находящегося между электродами. Содержание большого объема плазменных и тлеющих разрядов, одновременно формирующих в диафрагмах диэлектрических трубок, приводит к существенному увеличению скорости обеззараживания и очистки сточных вод. Предлагаемый способ очистки и обеззараживания сточных вод позволяет повысить эффективность обработки воды за счет повышения качества диафрагменного электрического разряда путем обеспечения регулирования зазора между электродами. ФОРМУЛА ИЗОБРЕТЕНИЯ 25661 Способ очистки и обеззараживания сточных вод электрическими разрядами между электродами,отличающийся тем,что осуществляют регулирование расстояния между электродами, при этом нижний электрод выполнен в виде металлической пластины, а верхние подвижные электроды выполнены из заостренных с одной стороны металлических стержней, помещенных в диэлектрические трубки, концы которых имеют отверстия диэлектрической мембраны.
