Сырьевая смесь для получения ангидритового цемента

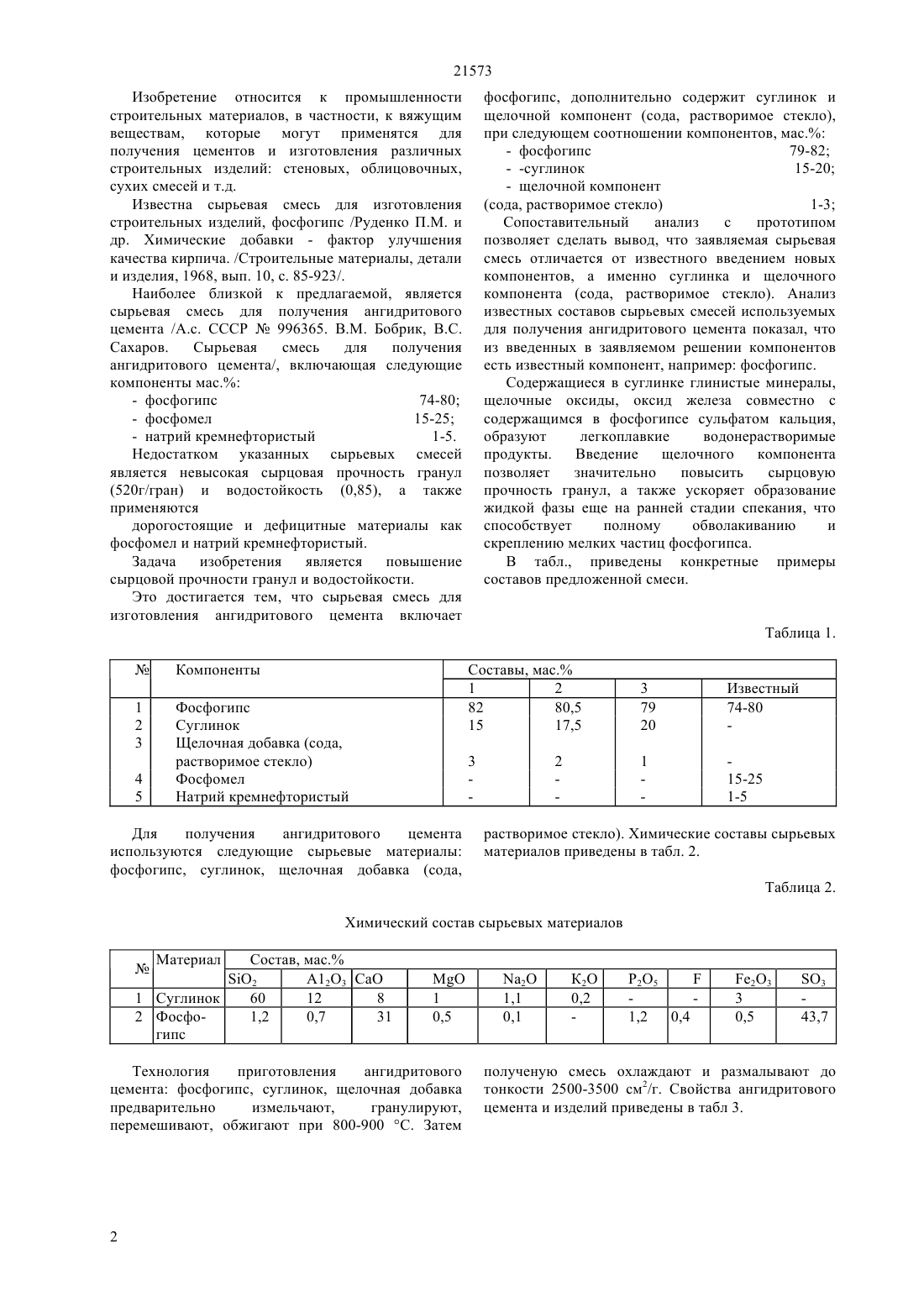

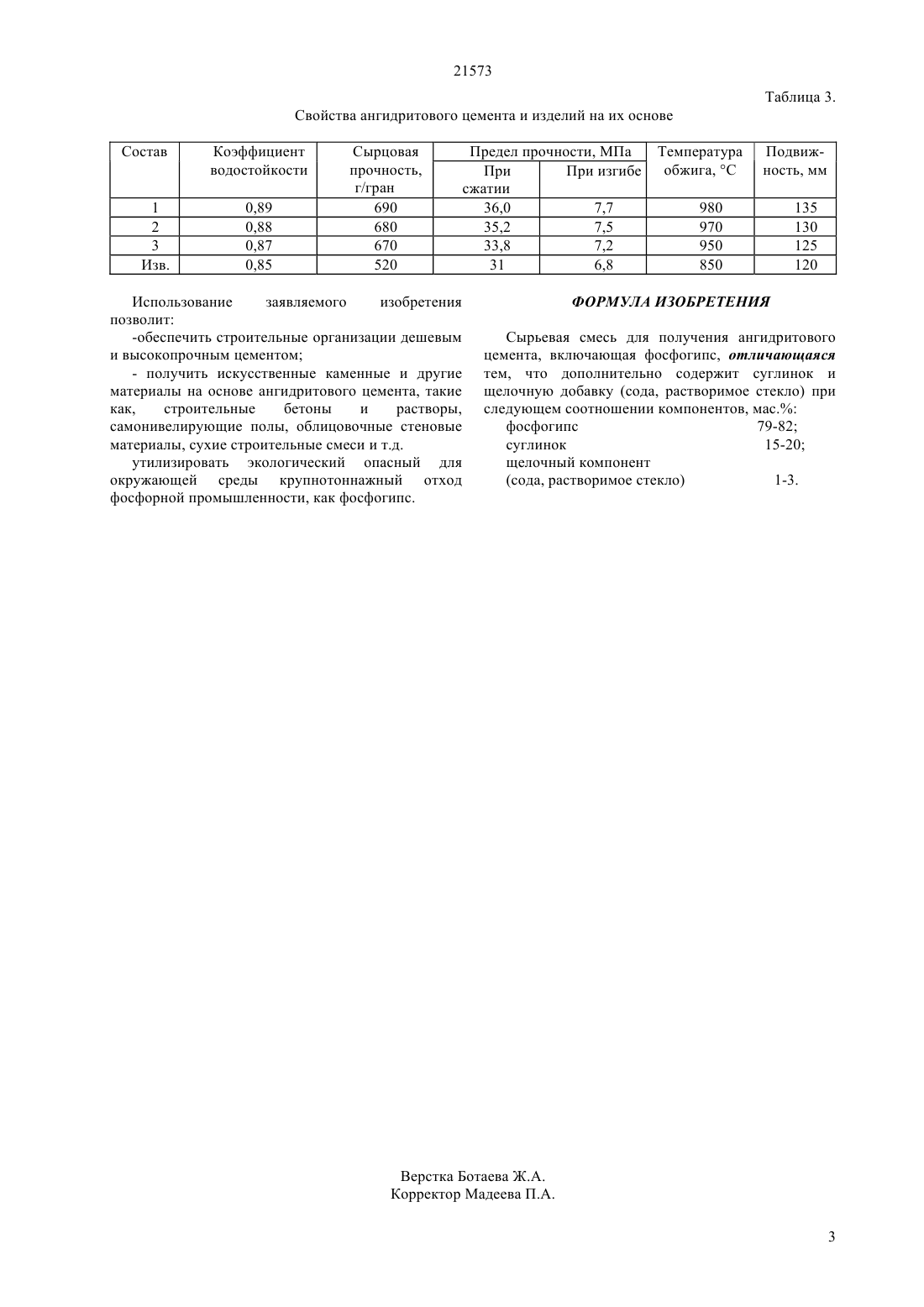

(51) 04 7/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ ангидритового цемента, на базе которого могут быть получены различные дешевые строительные растворы и бетоны, самонивелирующие полы, облицовочные стеновые материалы, сухие строительные смеси и т.д. Сырьевая смесь включает в следующем соотношении компонентов, мас.(сода, растворимое стекло) 1-3 Свойства ангидритового цемента прочность при сжатии 33,8-36 МПа прочность при изгибе 7,2-7,7 МПа подвижность 125-135 мм коэффициент водостойкости 0,87-0,89 сырцовая прочность 670-690 г/гран.(72) Сулейменов Жусупбек Таширбаевич Сагындыков Аймахамбет Абуталипович Киргизбаев Акпан Турабаевич Нурпеисов Серик Канашевич(73) Республиканское государственное казенное предприятие Таразский государственный Университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(54) СЫРЬЕВАЯ СМЕСЬ ДЛЯ ПОЛУЧЕНИЯ АНГИДРИТОВОГО ЦЕМЕНТА(57) Изобретение относится к производству строительных материалов и в частности для получения 21573 Изобретение относится к промышленности строительных материалов, в частности, к вяжущим веществам, которые могут применятся для получения цементов и изготовления различных строительных изделий стеновых, облицовочных,сухих смесей и т.д. Известна сырьевая смесь для изготовления строительных изделий, фосфогипс /Руденко П.М. и др. Химические добавки - фактор улучшения качества кирпича. /Строительные материалы, детали и изделия, 1968, вып. 10, с. 85-923/. Наиболее близкой к предлагаемой, является сырьевая смесь для получения ангидритового цемента /А.с. СССР 996365. В.М. Бобрик, В.С. Сахаров. Сырьевая смесь для получения ангидритового цемента/, включающая следующие компоненты мас.- натрий кремнефтористый 1-5. Недостатком указанных сырьевых смесей является невысокая сырцовая прочность гранул(520 г/гран) и водостойкость (0,85), а также применяются дорогостоящие и дефицитные материалы как фосфомел и натрий кремнефтористый. Задача изобретения является повышение сырцовой прочности гранул и водостойкости. Это достигается тем, что сырьевая смесь для изготовления ангидритового цемента включает фосфогипс, дополнительно содержит суглинок и щелочной компонент (сода, растворимое стекло),при следующем соотношении компонентов, мас.(сода, растворимое стекло) 1-3 Сопоставительный анализ с прототипом позволяет сделать вывод, что заявляемая сырьевая смесь отличается от известного введением новых компонентов, а именно суглинка и щелочного компонента (сода, растворимое стекло). Анализ известных составов сырьевых смесей используемых для получения ангидритового цемента показал, что из введенных в заявляемом решении компонентов есть известный компонент, например фосфогипс. Содержащиеся в суглинке глинистые минералы,щелочные оксиды, оксид железа совместно с содержащимся в фосфогипсе сульфатом кальция,образуют легкоплавкие водонерастворимые продукты. Введение щелочного компонента позволяет значительно повысить сырцовую прочность гранул, а также ускоряет образование жидкой фазы еще на ранней стадии спекания, что способствует полному обволакиванию и скреплению мелких частиц фосфогипса. В табл., приведены конкретные примеры составов предложенной смеси. Таблица 1. Фосфогипс Суглинок Щелочная добавка (сода,растворимое стекло) Фосфомел Натрий кремнефтористый Для получения ангидритового цемента используются следующие сырьевые материалы фосфогипс, суглинок, щелочная добавка (сода, 3 79 20 1 растворимое стекло). Химические составы сырьевых материалов приведены в табл. 2. Таблица 2. Химический состав сырьевых материалов Состав, мас. 2 А 12 О 3 СаО 1 Суглинок 60 12 8 2 Фосфо 1,2 0,7 31 гипс Технология приготовления ангидритового цемента фосфогипс, суглинок, щелочная добавка предварительно измельчают,гранулируют,перемешивают, обжигают при 800-900 С. Затем полученую смесь охлаждают и размалывают до тонкости 2500-3500 см 2/г. Свойства ангидритового цемента и изделий приведены в табл 3. 21573 Таблица 3. Свойства ангидритового цемента и изделий на их основе Состав 1 2 3 Изв. Использование заявляемого изобретения позволит-обеспечить строительные организации дешевым и высокопрочным цементом- получить искусственные каменные и другие материалы на основе ангидритового цемента, такие как,строительные бетоны и растворы,самонивелирующие полы, облицовочные стеновые материалы, сухие строительные смеси и т.д. утилизировать экологический опасный для окружающей среды крупнотоннажный отход фосфорной промышленности, как фосфогипс. Предел прочности, МПа При При изгибе сжатии 36,0 7,7 35,2 7,5 33,8 7,2 31 6,8 ФОРМУЛА ИЗОБРЕТЕНИЯ Сырьевая смесь для получения ангидритового цемента, включающая фосфогипс, отличающаяся тем, что дополнительно содержит суглинок и щелочную добавку (сода, растворимое стекло) при следующем соотношении компонентов, мас. фосфогипс 79-82 суглинок 15-20 щелочный компонент
