Сырьевая смесь для получения ангидритового цемента

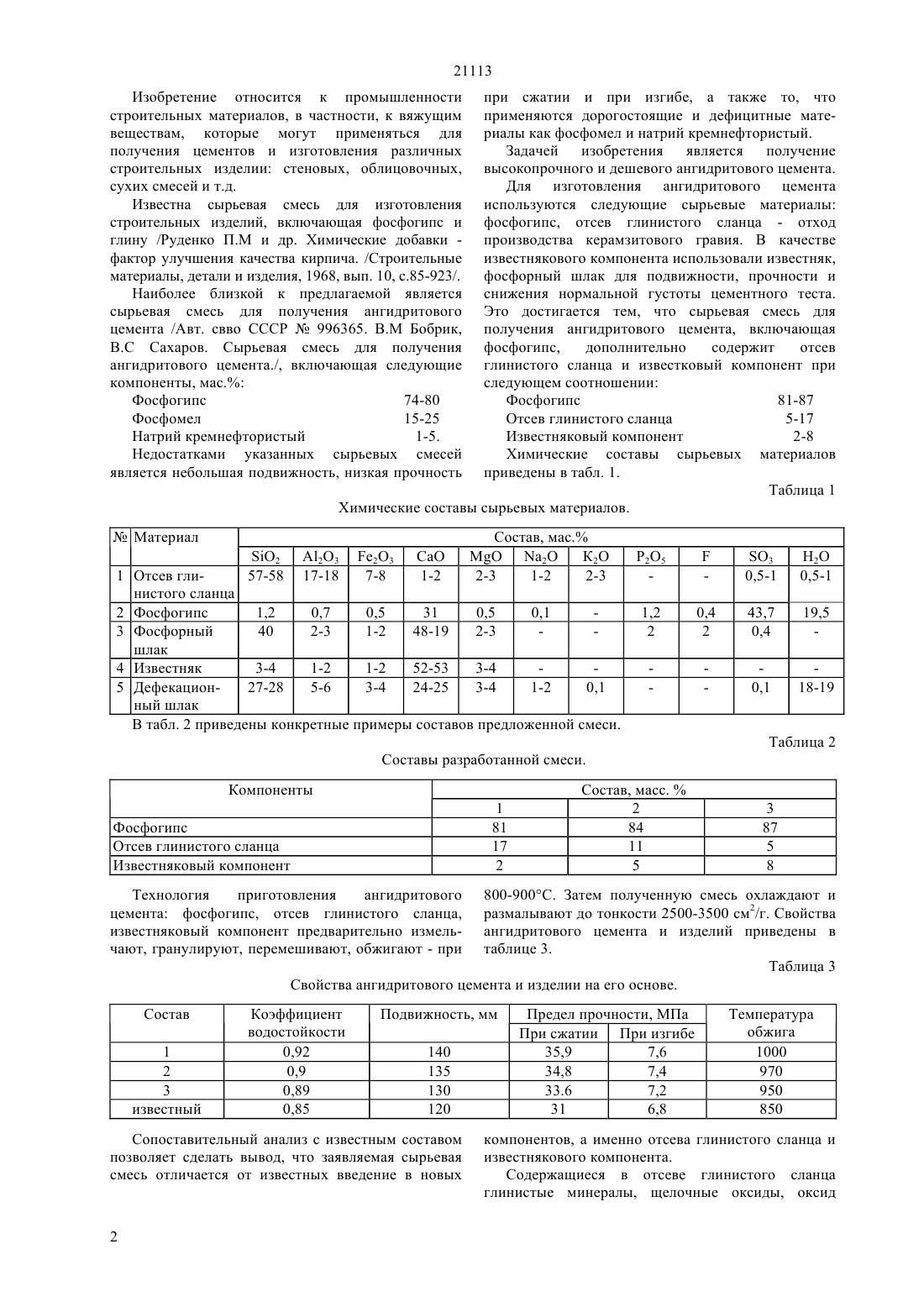

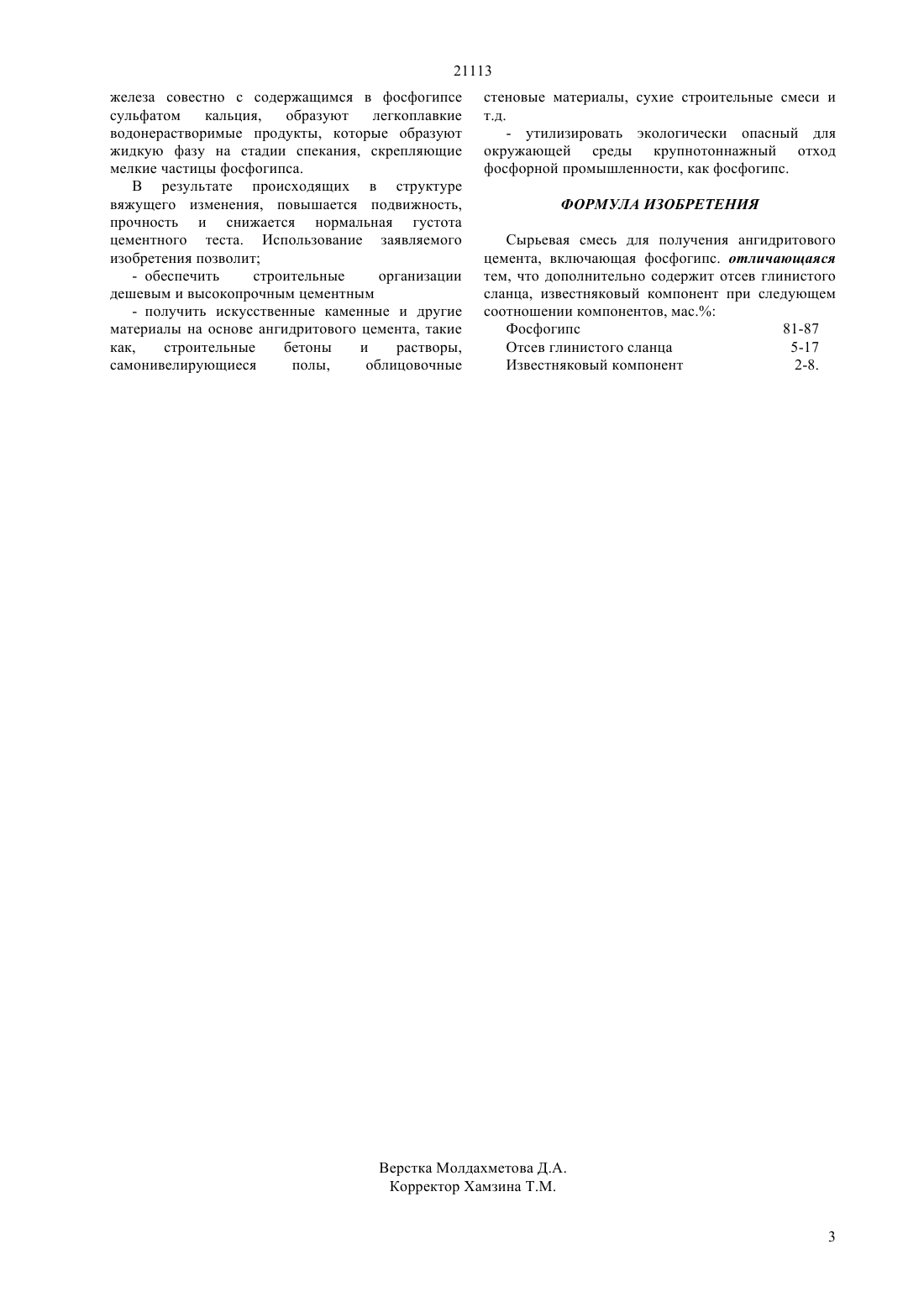

(51) С 04 В 7/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к производству строительных материалов и в частности для получения ангидритового цемента, базе которого могут быть получены различные дешевые строительные растворы и бетоны,самонивелирующиеся полы, облицовочные и стеновые материалы. Состав ангидритового цемента, мас. Фосфогипс 81-87 Отсев глинистого сланца 5-17 Известняковый компонент 2-8 Свойства ангидритового цемента Прочность при сжатии 31-35,4 МПа Прочность при изгибе 7,2-7,6 МПа Подвижность 130-140 мм Коэффициент водостойкости 0,89-0,92.(72) Сулейменов Жусупбек Таширбаевич Сагындыков Аймахамбет Абуталипович Мырзабай Мухат Мусатович Жигитбаева Балжан Есенхановна Ишангалиев Ернар Тимурланович Султанаев Кенжебай Туленович(73) Республиканское государственное казенное предприятие Таразский государственный Университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(56) Авторское свидетельство СССР 996365, кл. С 04 В 7/00, 1983(54) СЫРЬЕВАЯ СМЕСЬ ДЛЯ ПОЛУЧЕНИЯ АНГИДРИТОВОГО ЦЕМЕНТА 21113 Изобретение относится к промышленности строительных материалов, в частности, к вяжущим веществам, которые могут применяться для получения цементов и изготовления различных строительных изделии стеновых, облицовочных,сухих смесей и т.д. Известна сырьевая смесь для изготовления строительных изделий, включающая фосфогипс и глину /Руденко П.М и др. Химические добавки фактор улучшения качества кирпича. /Строительные материалы, детали и изделия, 1968, вып. 10, с.85-923/. Наиболее близкой к предлагаемой является сырьевая смесь для получения ангидритового цемента /Авт. свво СССР 996365. В.М Бобрик,В.С Сахаров. Сырьевая смесь для получения ангидритового цемента./, включающая следующие компоненты, мас. Фосфогипс 74-80 Фосфомел 15-25 Натрий кремнефтористый 1-5. Недостатками указанных сырьевых смесей является небольшая подвижность, низкая прочность при сжатии и при изгибе, а также то, что применяются дорогостоящие и дефицитные материалы как фосфомел и натрий кремнефтористый. Задачей изобретения является получение высокопрочного и дешевого ангидритового цемента. Для изготовления ангидритового цемента используются следующие сырьевые материалы фосфогипс, отсев глинистого сланца - отход производства керамзитового гравия. В качестве известнякового компонента использовали известняк,фосфорный шлак для подвижности, прочности и снижения нормальной густоты цементного теста. Это достигается тем, что сырьевая смесь для получения ангидритового цемента, включающая фосфогипс,дополнительно содержит отсев глинистого сланца и известковый компонент при следующем соотношении Фосфогипс 81-87 Отсев глинистого сланца 5-17 Известняковый компонент 2-8 Химические составы сырьевых материалов приведены в табл. 1. Таблица 1 Химические составы сырьевых материалов. 1 Отсев глинистого сланца 2 Фосфогипс 1,2 0,7 0,5 31 0,5 0,1 3 Фосфорный 40 2-3 1-2 48-19 2-3 шлак 4 Известняк 3-4 1-2 1-2 52-53 3-4 5 Дефекацион 27-28 5-6 3-4 24-25 3-4 1-2 0,1 ный шлак В табл. 2 приведены конкретные примеры составов предложенной смеси. Фосфогипс Отсев глинистого сланца Известняковый компонент Технология приготовления ангидритового цемента фосфогипс, отсев глинистого сланца,известняковый компонент предварительно измельчают, гранулируют, перемешивают, обжигают - при 800-900 С. Затем полученную смесь охлаждают и размалывают до тонкости 2500-3500 см 2/г. Свойства ангидритового цемента и изделий приведены в таблице 3. Таблица 3 Свойства ангидритового цемента и изделии на его основе. Сопоставительный анализ с известным составом позволяет сделать вывод, что заявляемая сырьевая смесь отличается от известных введение в новых Предел прочности, МПа При сжатии При изгибе 35,9 7,6 34,8 7,4 33.6 7,2 31 6,8 компонентов, а именно отсева глинистого сланца и известнякового компонента. Содержащиеся в отсеве глинистого сланца глинистые минералы, щелочные оксиды, оксид 21113 железа совестно с содержащимся в фосфогипсе сульфатом кальция,образуют легкоплавкие водонерастворимые продукты, которые образуют жидкую фазу на стадии спекания, скрепляющие мелкие частицы фосфогипса. В результате происходящих в структуре вяжущего изменения, повышается подвижность,прочность и снижается нормальная густота цементного теста. Использование заявляемого изобретения позволит- обеспечить строительные организации дешевым и высокопрочным цементным- получить искусственные каменные и другие материалы на основе ангидритового цемента, такие как,строительные бетоны и растворы,самонивелирующиеся полы,облицовочные стеновые материалы, сухие строительные смеси и т.д.- утилизировать экологически опасный для окружающей среды крупнотоннажный отход фосфорной промышленности, как фосфогипс. ФОРМУЛА ИЗОБРЕТЕНИЯ Сырьевая смесь для получения ангидритового цемента, включающая фосфогипс. отличающаяся тем, что дополнительно содержит отсев глинистого сланца, известняковый компонент при следующем соотношении компонентов, мас. Фосфогипс 81-87 Отсев глинистого сланца 5-17 Известняковый компонент 2-8.
