Ячейка высоковольтная ЯКНО

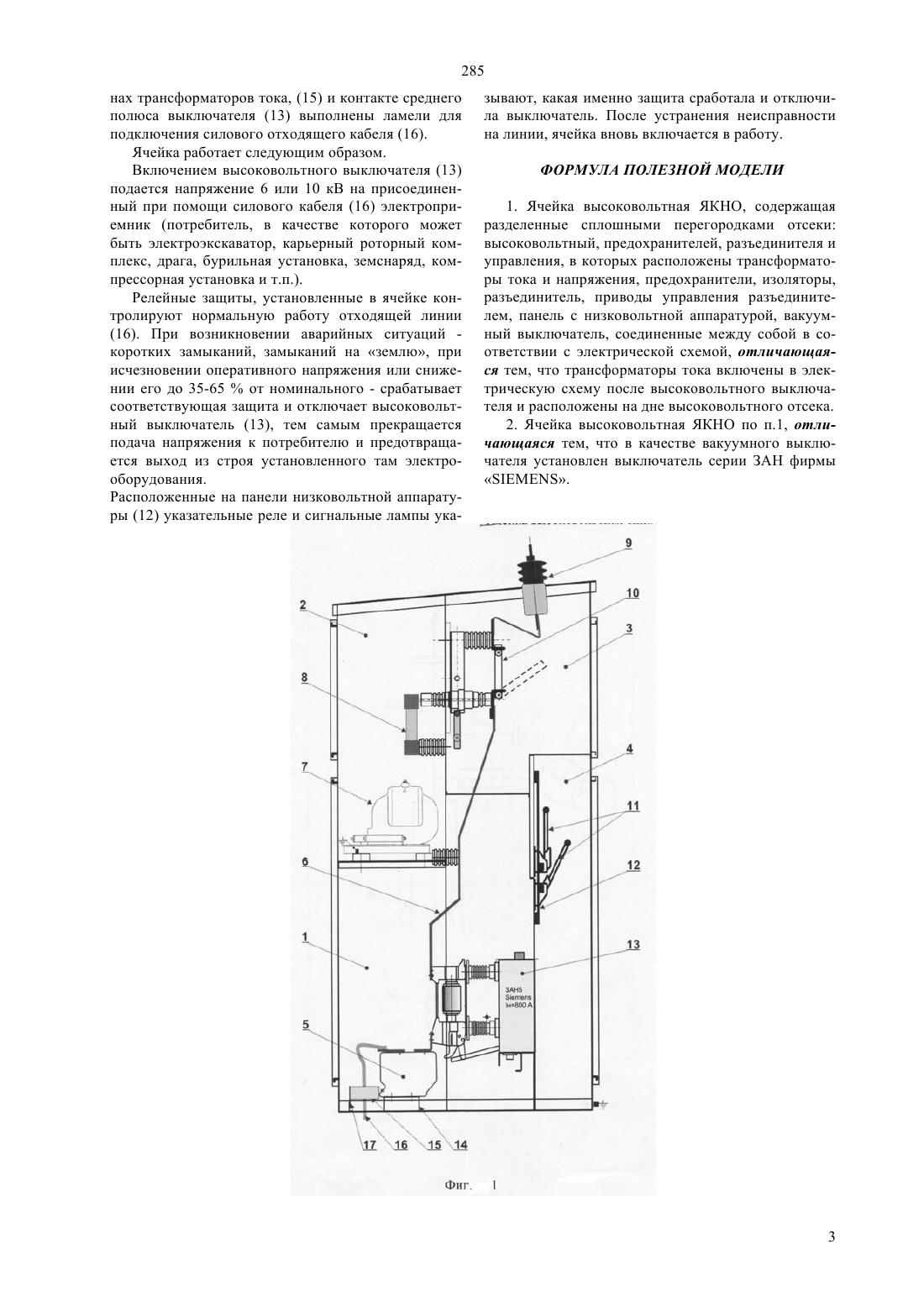

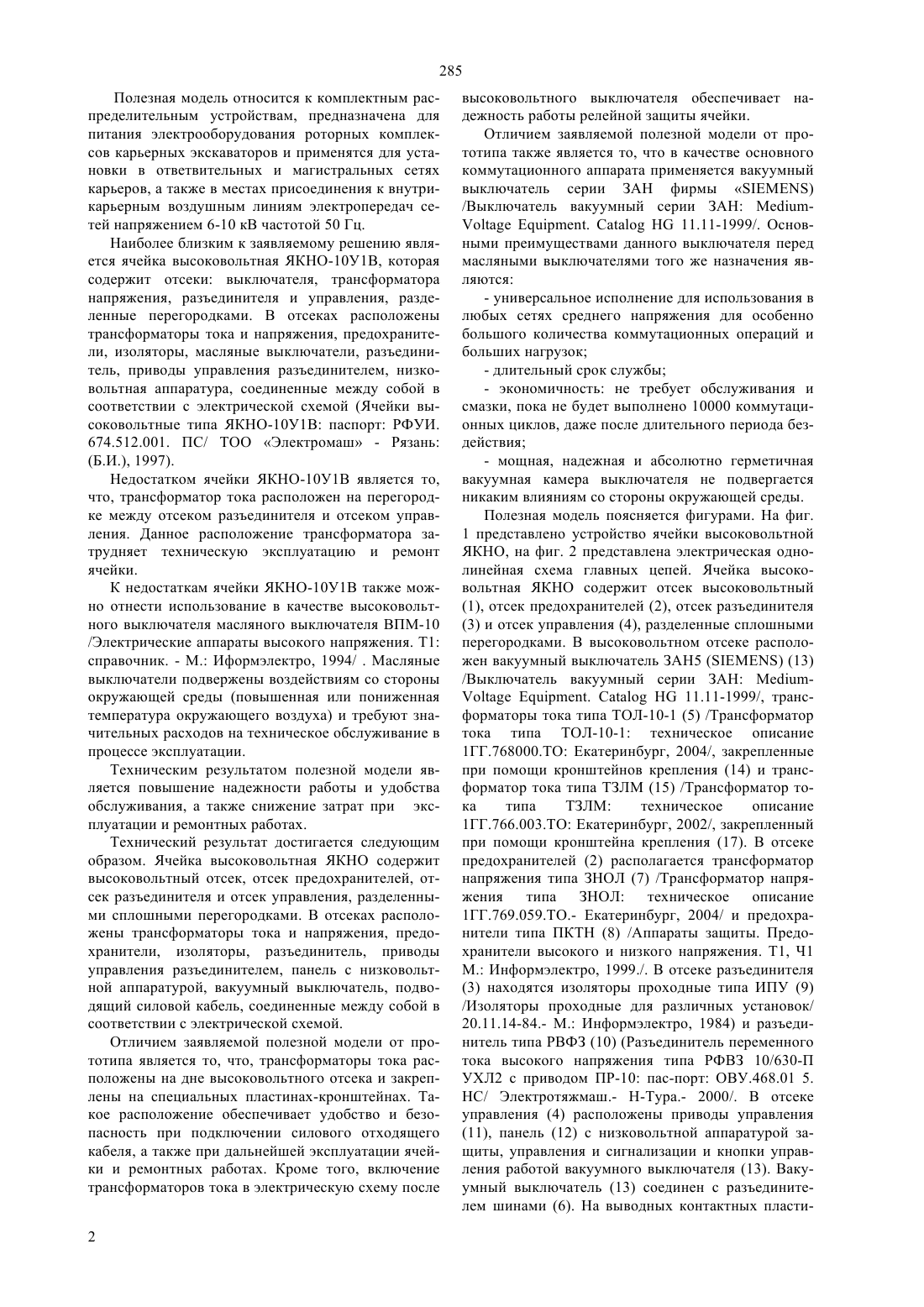

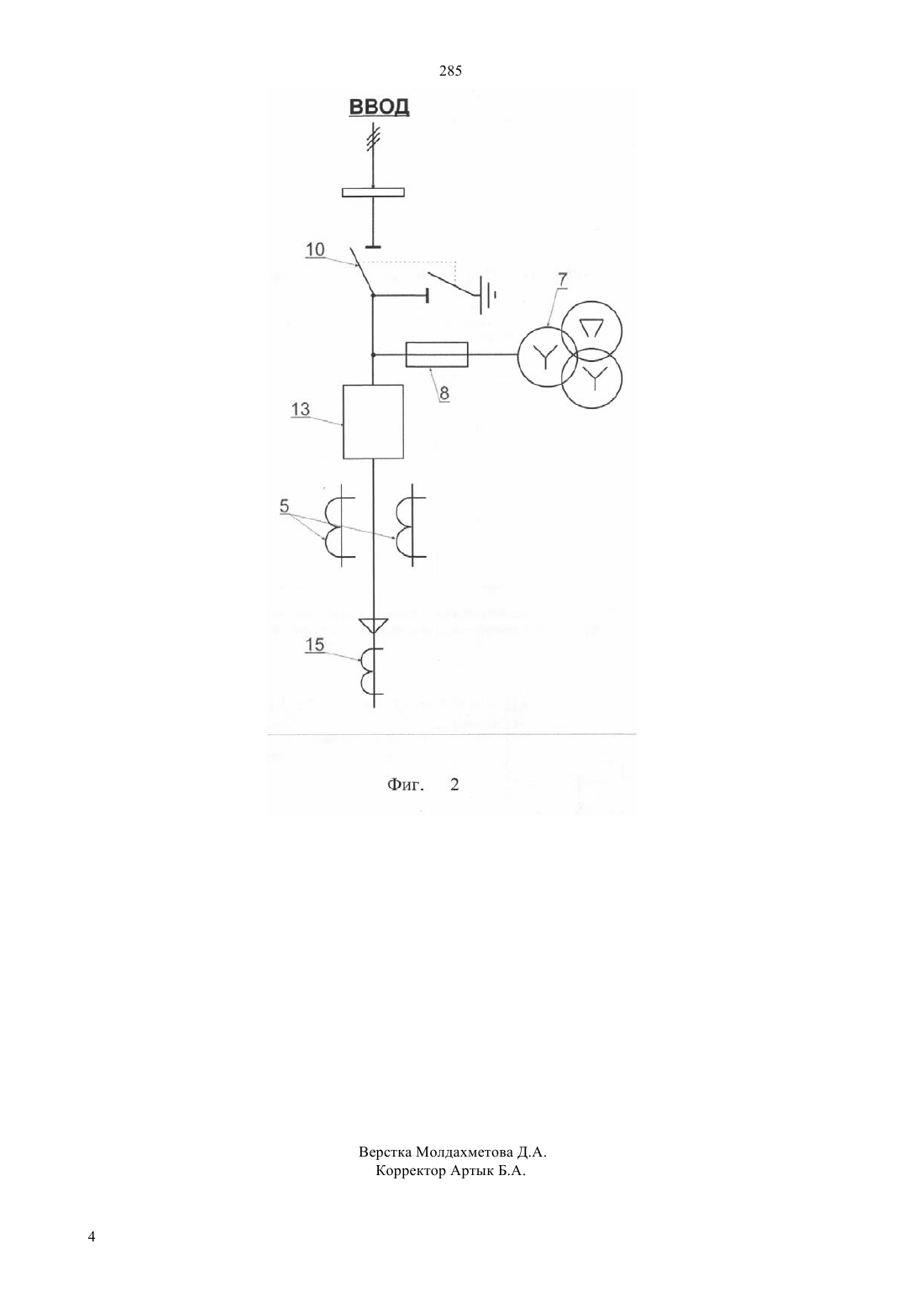

(51) 02 13/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Ячейка содержит отсеки высоковольтный, предохранителей, разъединителя и управления, разделенные сплошными перегородками. В высоковольтном отсеке расположен вакуумный выключатель ЗАН 5 , трансформаторы тока, закрепленные при помощи кронштейнов крепления. В отсеке предохранителей располагается трансформатор напряжения и предохранители. В отсеке разъединителя находятся изоляторы проходные и разъединитель. В отсеке управления расположены приводы управления, панель с низковольтной аппаратурой защиты, управления и сигнализации и кнопки управления работой вакуумного выключателя. Вакуумный выключатель соединен с разъединителем шинами. На выводных контактных пластинах трансформаторов тока и контакте среднего полюса выключателя выполнены ламели для подключения силового отходящего кабеля.(72) Киселев Вячеслав Яковлевич Алексеев Виктор Валентинович(56) Ячейки высоковольтные типа ЯКНО-10 У 1 В паспорт РФУИ. 674.512.001.ПС/ТОО Электромаш. - Рязань, 1997.(57) Полезная модель относится к комплектным распределительным устройствам, предназначена для питания электрооборудования роторных комплексов карьерных экскаваторов. Технический результат полезной модели является повышение надежности работы и удобства обслуживания, а также снижение затрат при эксплуатации и ремонтных работах. 285 Полезная модель относится к комплектным распределительным устройствам, предназначена для питания электрооборудования роторных комплексов карьерных экскаваторов и применятся для установки в ответвительных и магистральных сетях карьеров, а также в местах присоединения к внутрикарьерным воздушным линиям электропередач сетей напряжением 6-10 кВ частотой 50 Гц. Наиболее близким к заявляемому решению является ячейка высоковольтная ЯКНО-10 У 1 В, которая содержит отсеки выключателя, трансформатора напряжения, разъединителя и управления, разделенные перегородками. В отсеках расположены трансформаторы тока и напряжения, предохранители, изоляторы, масляные выключатели, разъединитель, приводы управления разъединителем, низковольтная аппаратура, соединенные между собой в соответствии с электрической схемой (Ячейки высоковольтные типа ЯКНО-10 У 1 В паспорт РФУИ. 674.512.001. ПС/ ТОО Электромаш - Рязань(Б.И.), 1997). Недостатком ячейки ЯКНО-10 У 1 В является то,что, трансформатор тока расположен на перегородке между отсеком разъединителя и отсеком управления. Данное расположение трансформатора затрудняет техническую эксплуатацию и ремонт ячейки. К недостаткам ячейки ЯКНО-10 У 1 В также можно отнести использование в качестве высоковольтного выключателя масляного выключателя ВПМ-10/Электрические аппараты высокого напряжения. Т 1 справочник. - М. Иформэлектро, 1994/ . Масляные выключатели подвержены воздействиям со стороны окружающей среды (повышенная или пониженная температура окружающего воздуха) и требуют значительных расходов на техническое обслуживание в процессе эксплуатации. Техническим результатом полезной модели является повышение надежности работы и удобства обслуживания, а также снижение затрат при эксплуатации и ремонтных работах. Технический результат достигается следующим образом. Ячейка высоковольтная ЯКНО содержит высоковольтный отсек, отсек предохранителей, отсек разъединителя и отсек управления, разделенными сплошными перегородками. В отсеках расположены трансформаторы тока и напряжения, предохранители, изоляторы, разъединитель, приводы управления разъединителем, панель с низковольтной аппаратурой, вакуумный выключатель, подводящий силовой кабель, соединенные между собой в соответствии с электрической схемой. Отличием заявляемой полезной модели от прототипа является то, что, трансформаторы тока расположены на дне высоковольтного отсека и закреплены на специальных пластинах-кронштейнах. Такое расположение обеспечивает удобство и безопасность при подключении силового отходящего кабеля, а также при дальнейшей эксплуатации ячейки и ремонтных работах. Кроме того, включение трансформаторов тока в электрическую схему после 2 высоковольтного выключателя обеспечивает надежность работы релейной защиты ячейки. Отличием заявляемой полезной модели от прототипа также является то, что в качестве основного коммутационного аппарата применяется вакуумный выключатель серии ЗАН фирмы )/Выключатель вакуумный серии ЗАН.11.11-1999/. Основными преимуществами данного выключателя перед масляными выключателями того же назначения являются- универсальное исполнение для использования в любых сетях среднего напряжения для особенно большого количества коммутационных операций и больших нагрузок- экономичность не требует обслуживания и смазки, пока не будет выполнено 10000 коммутационных циклов, даже после длительного периода бездействия- мощная, надежная и абсолютно герметичная вакуумная камера выключателя не подвергается никаким влияниям со стороны окружающей среды. Полезная модель поясняется фигурами. На фиг. 1 представлено устройство ячейки высоковольтной ЯКНО, на фиг. 2 представлена электрическая однолинейная схема главных цепей. Ячейка высоковольтная ЯКНО содержит отсек высоковольтный(3) и отсек управления (4), разделенные сплошными перегородками. В высоковольтном отсеке расположен вакуумный выключатель ЗАН 5(13)/Выключатель вакуумный серии ЗАН.11.11-1999/, трансформаторы тока типа ТОЛ-10-1 (5) /Трансформатор тока типа ТОЛ-10-1 техническое описание 1 ГГ.768000.ТО Екатеринбург, 2004/, закрепленные при помощи кронштейнов крепления (14) и трансформатор тока типа ТЗЛМ (15) /Трансформатор тока типа ТЗЛМ техническое описание 1 ГГ.766.003.ТО Екатеринбург, 2002/, закрепленный при помощи кронштейна крепления (17). В отсеке предохранителей (2) располагается трансформатор напряжения типа ЗНОЛ (7) /Трансформатор напряжения типа ЗНОЛ техническое описание 1 ГГ.769.059.ТО.- Екатеринбург, 2004/ и предохранители типа ПКТН (8) /Аппараты защиты. Предохранители высокого и низкого напряжения. Т 1, Ч 1 М. Информэлектро, 1999./. В отсеке разъединителя(3) находятся изоляторы проходные типа ИПУ (9)/Изоляторы проходные для различных установок/ 20.11.14-84.- М. Информэлектро, 1984) и разъединитель типа РВФЗ (10) (Разъединитель переменного тока высокого напряжения типа РФВЗ 10/630-П УХЛ 2 с приводом ПР-10 пас-порт ОВУ.468.01 5. НС/ Электротяжмаш.- Н-Тура.- 2000/. В отсеке управления (4) расположены приводы управления(11), панель (12) с низковольтной аппаратурой защиты, управления и сигнализации и кнопки управления работой вакуумного выключателя (13). Вакуумный выключатель (13) соединен с разъединителем шинами (6). На выводных контактных пласти 285 нах трансформаторов тока, (15) и контакте среднего полюса выключателя (13) выполнены ламели для подключения силового отходящего кабеля (16). Ячейка работает следующим образом. Включением высоковольтного выключателя (13) подается напряжение 6 или 10 кВ на присоединенный при помощи силового кабеля (16) электроприемник (потребитель, в качестве которого может быть электроэкскаватор, карьерный роторный комплекс, драга, бурильная установка, земснаряд, компрессорная установка и т.п.). Релейные защиты, установленные в ячейке контролируют нормальную работу отходящей линии(16). При возникновении аварийных ситуаций коротких замыканий, замыканий на землю, при исчезновении оперативного напряжения или снижении его до 35-65 от номинального - срабатывает соответствующая защита и отключает высоковольтный выключатель (13), тем самым прекращается подача напряжения к потребителю и предотвращается выход из строя установленного там электрооборудования. Расположенные на панели низковольтной аппаратуры (12) указательные реле и сигнальные лампы ука зывают, какая именно защита сработала и отключила выключатель. После устранения неисправности на линии, ячейка вновь включается в работу. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Ячейка высоковольтная ЯКНО, содержащая разделенные сплошными перегородками отсеки высоковольтный, предохранителей, разъединителя и управления, в которых расположены трансформаторы тока и напряжения, предохранители, изоляторы,разъединитель, приводы управления разъединителем, панель с низковольтной аппаратурой, вакуумный выключатель, соединенные между собой в соответствии с электрической схемой, отличающаяся тем, что трансформаторы тока включены в электрическую схему после высоковольтного выключателя и расположены на дне высоковольтного отсека. 2. Ячейка высоковольтная ЯКНО по п.1, отличающаяся тем, что в качестве вакуумного выключателя установлен выключатель серии ЗАН фирмы
