Ячейка стеллажа

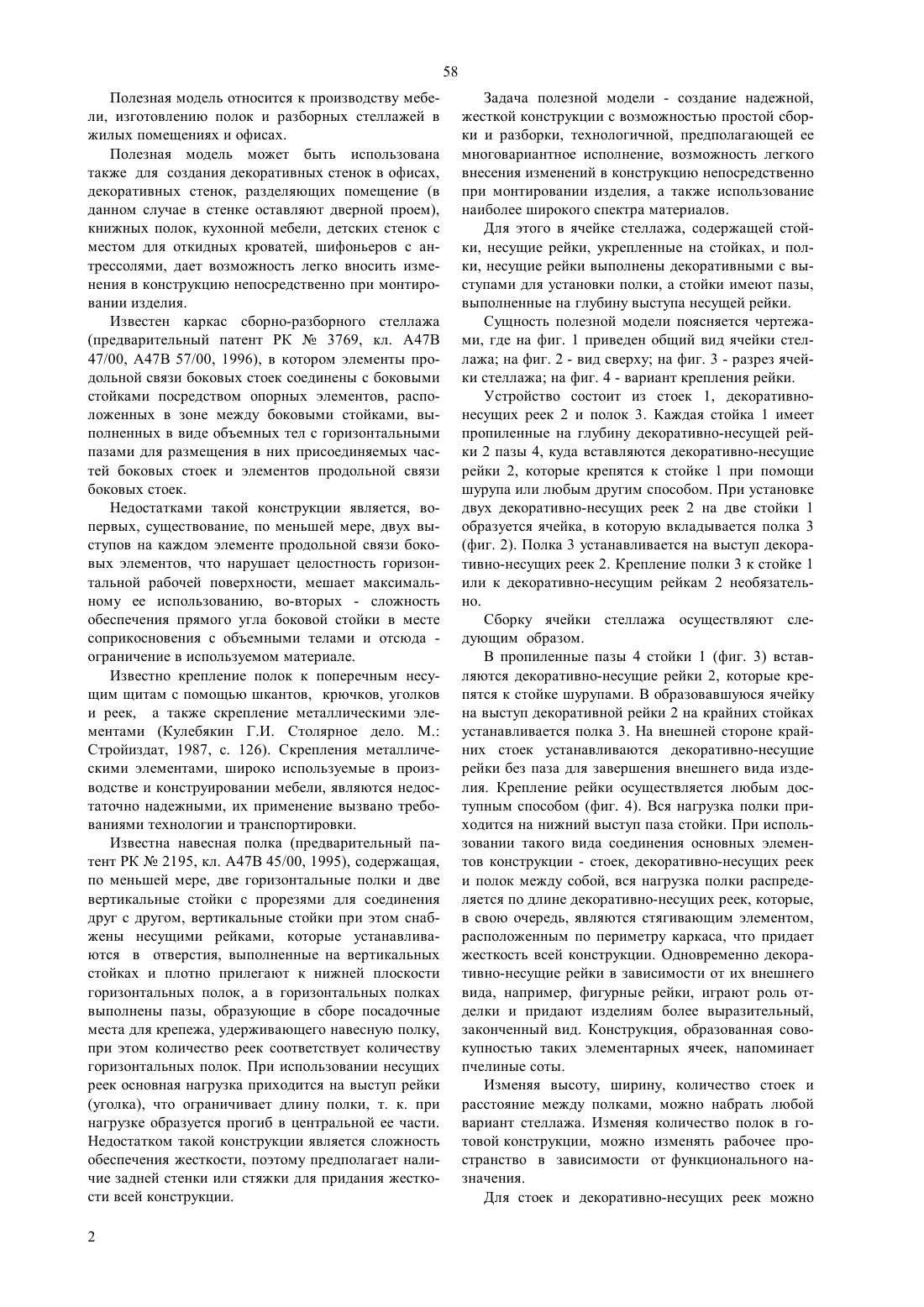

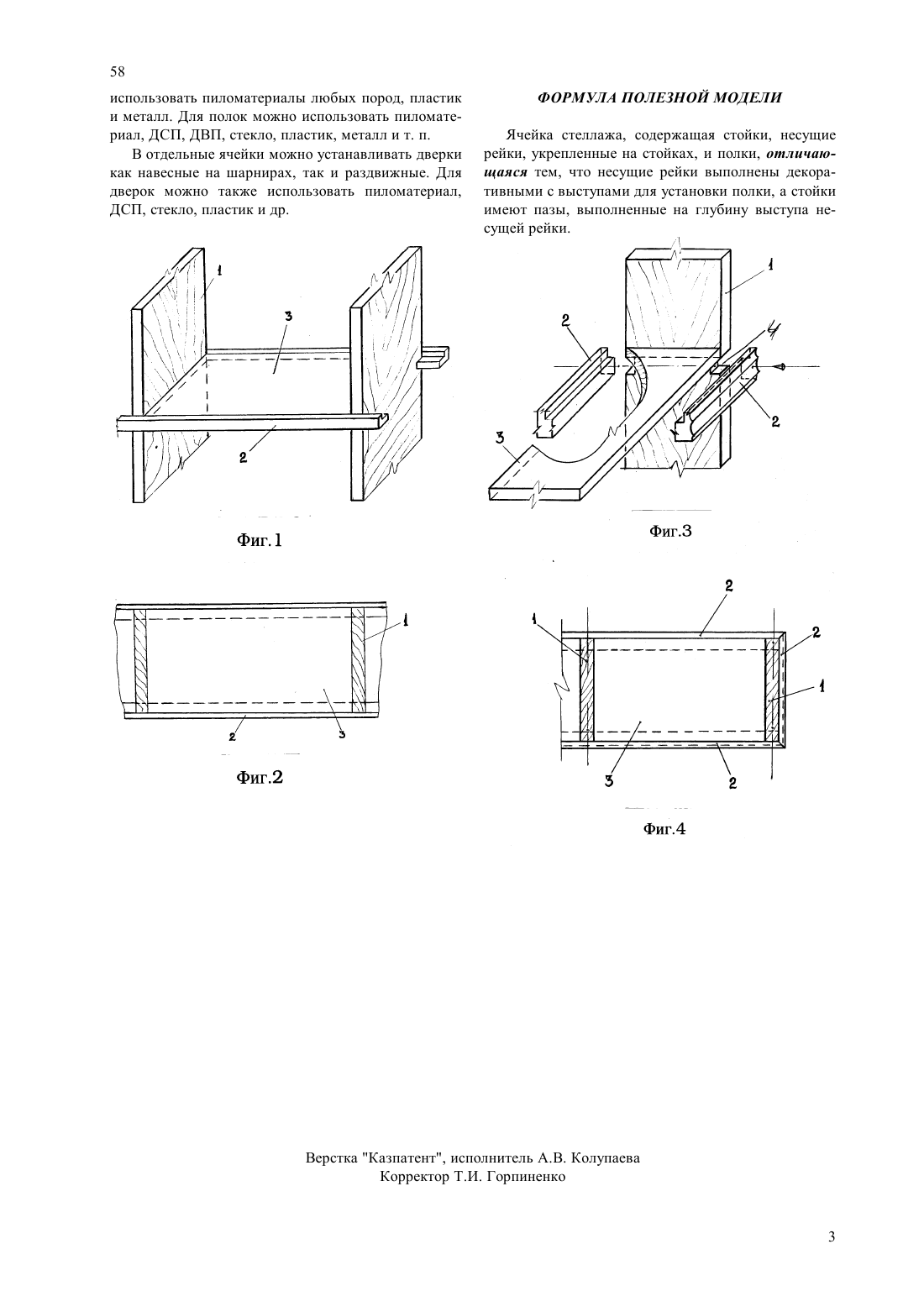

(51)6 47 45/00 НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(56) Предварительный патент РК 2195, кл. А 47 В 45/00, 1995(57) Полезная модель относится к производству мебели, изготовлению полок и разборных стеллажей в жилых помещениях и офисах. Ячейка стеллажа включает стойки, несущие рейки, укрепленные на стойках, и полки. Несущие рейки выполнены декоративными с выступами для установления полки, стойки имеют пазы, выполненные на глубину выступа несущей рейки. Полезная модель позволяет вносить изменения в конструкцию непосредственно при монтировании изделия, а также предполагает ее многовариантное использование. 58 Полезная модель относится к производству мебели, изготовлению полок и разборных стеллажей в жилых помещениях и офисах. Полезная модель может быть использована также для создания декоративных стенок в офисах,декоративных стенок, разделяющих помещение (в данном случае в стенке оставляют дверной проем),книжных полок, кухонной мебели, детских стенок с местом для откидных кроватей, шифоньеров с антрессолями, дает возможность легко вносить изменения в конструкцию непосредственно при монтировании изделия. Известен каркас сборно-разборного стеллажа(предварительный патент РК 3769, кл. А 47 В 47/00, А 47 В 57/00, 1996), в котором элементы продольной связи боковых стоек соединены с боковыми стойками посредством опорных элементов, расположенных в зоне между боковыми стойками, выполненных в виде объемных тел с горизонтальными пазами для размещения в них присоединяемых частей боковых стоек и элементов продольной связи боковых стоек. Недостатками такой конструкции является, вопервых, существование, по меньшей мере, двух выступов на каждом элементе продольной связи боковых элементов, что нарушает целостность горизонтальной рабочей поверхности, мешает максимальному ее использованию, во-вторых - сложность обеспечения прямого угла боковой стойки в месте соприкосновения с объемными телами и отсюда ограничение в используемом материале. Известно крепление полок к поперечным несущим щитам с помощью шкантов, крючков, уголков и реек, а также скрепление металлическими элементами (Кулебякин Г.И. Столярное дело. М. Стройиздат, 1987, с. 126). Скрепления металлическими элементами, широко используемые в производстве и конструировании мебели, являются недостаточно надежными, их применение вызвано требованиями технологии и транспортировки. Известна навесная полка (предварительный патент РК 2195, кл. А 47 В 45/00, 1995), содержащая,по меньшей мере, две горизонтальные полки и две вертикальные стойки с прорезями для соединения друг с другом, вертикальные стойки при этом снабжены несущими рейками, которые устанавливаются в отверстия, выполненные на вертикальных стойках и плотно прилегают к нижней плоскости горизонтальных полок, а в горизонтальных полках выполнены пазы, образующие в сборе посадочные места для крепежа, удерживающего навесную полку,при этом количество реек соответствует количеству горизонтальных полок. При использовании несущих реек основная нагрузка приходится на выступ рейки(уголка), что ограничивает длину полки, т. к. при нагрузке образуется прогиб в центральной ее части. Недостатком такой конструкции является сложность обеспечения жесткости, поэтому предполагает наличие задней стенки или стяжки для придания жесткости всей конструкции. 2 Задача полезной модели - создание надежной,жесткой конструкции с возможностью простой сборки и разборки, технологичной, предполагающей ее многовариантное исполнение, возможность легкого внесения изменений в конструкцию непосредственно при монтировании изделия, а также использование наиболее широкого спектра материалов. Для этого в ячейке стеллажа, содержащей стойки, несущие рейки, укрепленные на стойках, и полки, несущие рейки выполнены декоративными с выступами для установки полки, а стойки имеют пазы,выполненные на глубину выступа несущей рейки. Сущность полезной модели поясняется чертежами, где на фиг. 1 приведен общий вид ячейки стеллажа на фиг. 2 - вид сверху на фиг. 3 - разрез ячейки стеллажа на фиг. 4 - вариант крепления рейки. Устройство состоит из стоек 1, декоративнонесущих реек 2 и полок 3. Каждая стойка 1 имеет пропиленные на глубину декоративно-несущей рейки 2 пазы 4, куда вставляются декоративно-несущие рейки 2, которые крепятся к стойке 1 при помощи шурупа или любым другим способом. При установке двух декоративно-несущих реек 2 на две стойки 1 образуется ячейка, в которую вкладывается полка 3(фиг. 2). Полка 3 устанавливается на выступ декоративно-несущих реек 2. Крепление полки 3 к стойке 1 или к декоративно-несущим рейкам 2 необязательно. Сборку ячейки стеллажа осуществляют следующим образом. В пропиленные пазы 4 стойки 1 (фиг. 3) вставляются декоративно-несущие рейки 2, которые крепятся к стойке шурупами. В образовавшуюся ячейку на выступ декоративной рейки 2 на крайних стойках устанавливается полка 3. На внешней стороне крайних стоек устанавливаются декоративно-несущие рейки без паза для завершения внешнего вида изделия. Крепление рейки осуществляется любым доступным способом (фиг. 4). Вся нагрузка полки приходится на нижний выступ паза стойки. При использовании такого вида соединения основных элементов конструкции - стоек, декоративно-несущих реек и полок между собой, вся нагрузка полки распределяется по длине декоративно-несущих реек, которые,в свою очередь, являются стягивающим элементом,расположенным по периметру каркаса, что придает жесткость всей конструкции. Одновременно декоративно-несущие рейки в зависимости от их внешнего вида, например, фигурные рейки, играют роль отделки и придают изделиям более выразительный,законченный вид. Конструкция, образованная совокупностью таких элементарных ячеек, напоминает пчелиные соты. Изменяя высоту, ширину, количество стоек и расстояние между полками, можно набрать любой вариант стеллажа. Изменяя количество полок в готовой конструкции, можно изменять рабочее пространство в зависимости от функционального назначения. Для стоек и декоративно-несущих реек можно 58 использовать пиломатериалы любых пород, пластик и металл. Для полок можно использовать пиломатериал, ДСП, ДВП, стекло, пластик, металл и т. п. В отдельные ячейки можно устанавливать дверки как навесные на шарнирах, так и раздвижные. Для дверок можно также использовать пиломатериал,ДСП, стекло, пластик и др. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Ячейка стеллажа, содержащая стойки, несущие рейки, укрепленные на стойках, и полки, отличающаяся тем, что несущие рейки выполнены декоративными с выступами для установки полки, а стойки имеют пазы, выполненные на глубину выступа несущей рейки.
