Гидровинтовой пресс

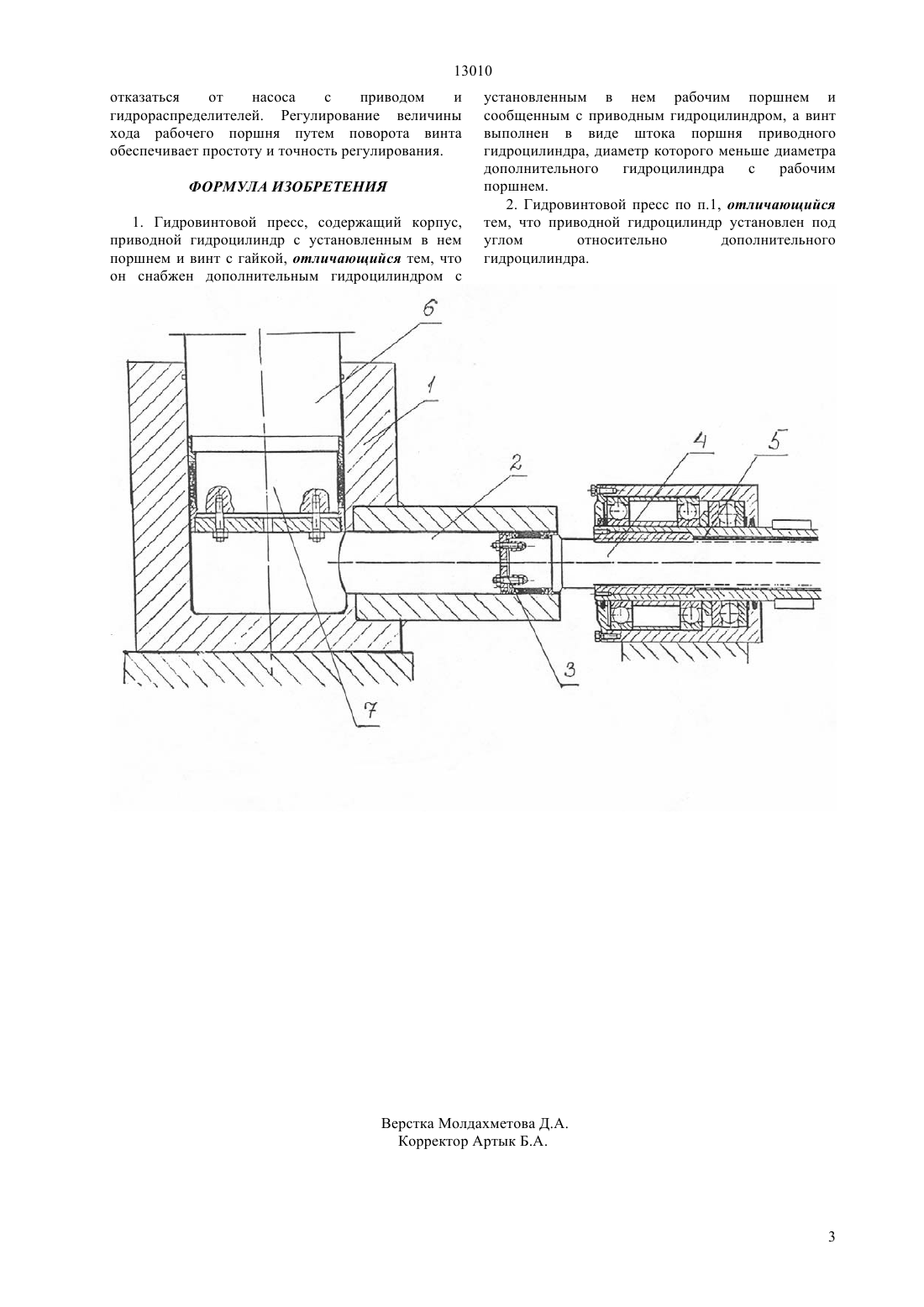

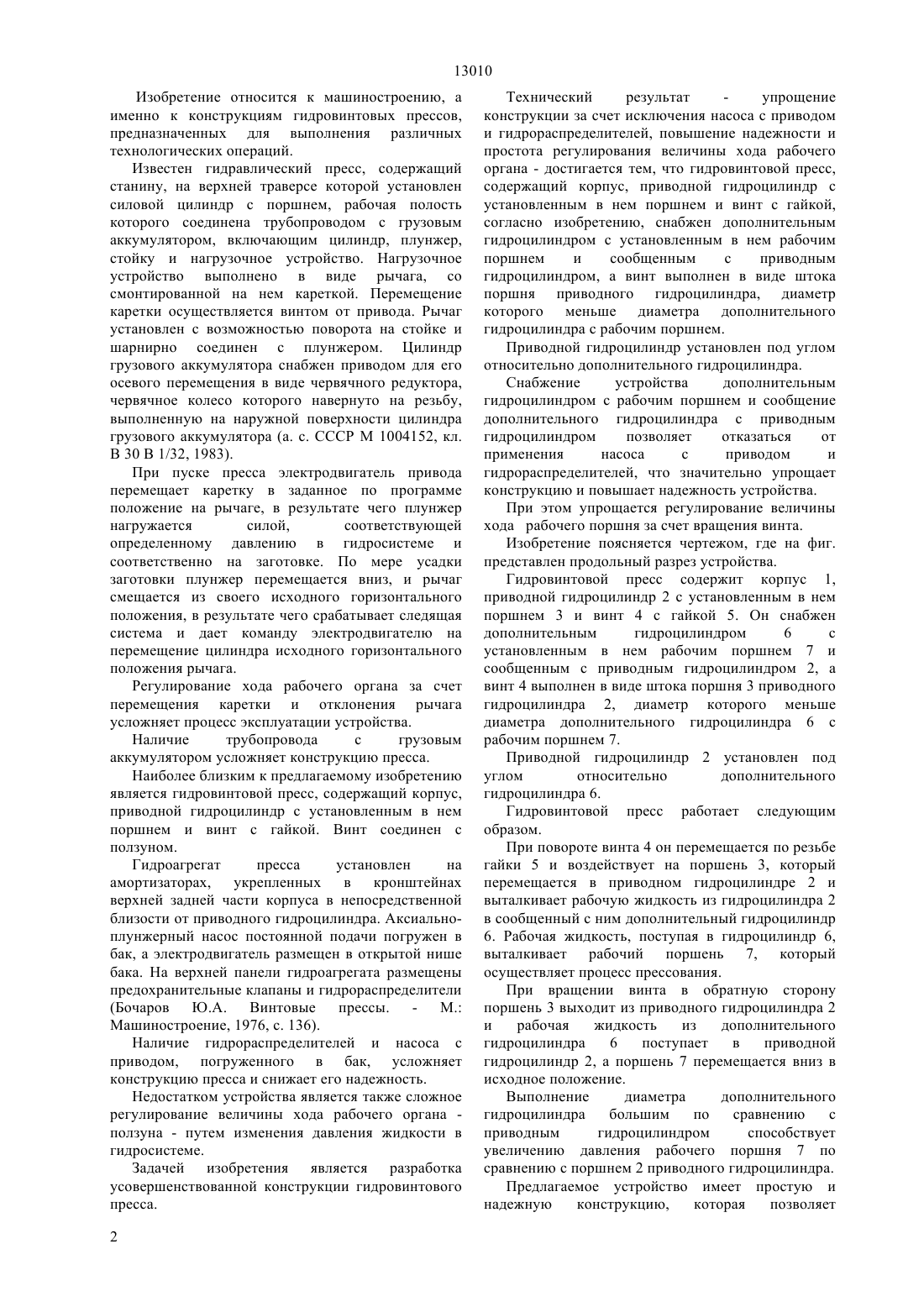

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ Упрощение конструкции устройства, повышение надежности и простота регулирования величины хода рабочего органа достигается тем, что гидровинтовой пресс,содержащий корпус,приводной гидроцилиндр с установленным в нем поршнем и винт с гайкой, согласно изобретению,снабжен дополнительным гидроцилиндром с установленным в нем рабочим поршнем и сообщенным с приводным гидроцилиндром, а винт выполнен в виде штока поршня приводного гидроцилиндра, диаметр которого меньше диаметра дополнительного гидроцилиндра с рабочим поршнем. Приводной гидроцилиндр установлен под углом относительно дополнительного гидроцилиндра.(72) Резунов Михаил Михайлович Сорокин Леонид Евгеньевич Головченко Василий Иванович(57) Изобретение относится к машиностроению, а именно к конструкциям гидровинтовых прессов,предназначенных для выполнения различных технологических операций. 13010 Изобретение относится к машиностроению, а именно к конструкциям гидровинтовых прессов,предназначенных для выполнения различных технологических операций. Известен гидравлический пресс, содержащий станину, на верхней траверсе которой установлен силовой цилиндр с поршнем, рабочая полость которого соединена трубопроводом с грузовым аккумулятором, включающим цилиндр, плунжер,стойку и нагрузочное устройство. Нагрузочное устройство выполнено в виде рычага, со смонтированной на нем кареткой. Перемещение каретки осуществляется винтом от привода. Рычаг установлен с возможностью поворота на стойке и шарнирно соединен с плунжером. Цилиндр грузового аккумулятора снабжен приводом для его осевого перемещения в виде червячного редуктора,червячное колесо которого навернуто на резьбу,выполненную на наружной поверхности цилиндра грузового аккумулятора (а. с. СССР М 1004152, кл. В 30 В 1/32, 1983). При пуске пресса электродвигатель привода перемещает каретку в заданное по программе положение на рычаге, в результате чего плунжер нагружается силой,соответствующей определенному давлению в гидросистеме и соответственно на заготовке. По мере усадки заготовки плунжер перемещается вниз, и рычаг смещается из своего исходного горизонтального положения, в результате чего срабатывает следящая система и дает команду электродвигателю на перемещение цилиндра исходного горизонтального положения рычага. Регулирование хода рабочего органа за счет перемещения каретки и отклонения рычага усложняет процесс эксплуатации устройства. Наличие трубопровода с грузовым аккумулятором усложняет конструкцию пресса. Наиболее близким к предлагаемому изобретению является гидровинтовой пресс, содержащий корпус,приводной гидроцилиндр с установленным в нем поршнем и винт с гайкой. Винт соединен с ползуном. Гидроагрегат пресса установлен на амортизаторах, укрепленных в кронштейнах верхней задней части корпуса в непосредственной близости от приводного гидроцилиндра. Аксиальноплунжерный насос постоянной подачи погружен в бак, а электродвигатель размещен в открытой нише бака. На верхней панели гидроагрегата размещены предохранительные клапаны и гидрораспределители(Бочаров Ю.А. Винтовые прессы. - М. Машиностроение, 1976, с. 136). Наличие гидрораспределителей и насоса с приводом, погруженного в бак, усложняет конструкцию пресса и снижает его надежность. Недостатком устройства является также сложное регулирование величины хода рабочего органа ползуна - путем изменения давления жидкости в гидросистеме. Задачей изобретения является разработка усовершенствованной конструкции гидровинтового пресса. 2 Технический результат упрощение конструкции за счет исключения насоса с приводом и гидрораспределителей, повышение надежности и простота регулирования величины хода рабочего органа - достигается тем, что гидровинтовой пресс,содержащий корпус, приводной гидроцилиндр с установленным в нем поршнем и винт с гайкой,согласно изобретению, снабжен дополнительным гидроцилиндром с установленным в нем рабочим поршнем и сообщенным с приводным гидроцилиндром, а винт выполнен в виде штока поршня приводного гидроцилиндра, диаметр которого меньше диаметра дополнительного гидроцилиндра с рабочим поршнем. Приводной гидроцилиндр установлен под углом относительно дополнительного гидроцилиндра. Снабжение устройства дополнительным гидроцилиндром с рабочим поршнем и сообщение дополнительного гидроцилиндра с приводным гидроцилиндром позволяет отказаться от применения насоса с приводом и гидрораспределителей, что значительно упрощает конструкцию и повышает надежность устройства. При этом упрощается регулирование величины хода рабочего поршня за счет вращения винта. Изобретение поясняется чертежом, где на фиг. представлен продольный разрез устройства. Гидровинтовой пресс содержит корпус 1,приводной гидроцилиндр 2 с установленным в нем поршнем 3 и винт 4 с гайкой 5. Он снабжен дополнительным гидроцилиндром 6 с установленным в нем рабочим поршнем 7 и сообщенным с приводным гидроцилиндром 2, а винт 4 выполнен в виде штока поршня 3 приводного гидроцилиндра 2, диаметр которого меньше диаметра дополнительного гидроцилиндра 6 с рабочим поршнем 7. Приводной гидроцилиндр 2 установлен под углом относительно дополнительного гидроцилиндра 6. Гидровинтовой пресс работает следующим образом. При повороте винта 4 он перемещается по резьбе гайки 5 и воздействует на поршень 3, который перемещается в приводном гидроцилиндре 2 и выталкивает рабочую жидкость из гидроцилиндра 2 в сообщенный с ним дополнительный гидроцилиндр 6. Рабочая жидкость, поступая в гидроцилиндр 6,выталкивает рабочий поршень 7, который осуществляет процесс прессования. При вращении винта в обратную сторону поршень 3 выходит из приводного гидроцилиндра 2 и рабочая жидкость из дополнительного гидроцилиндра 6 поступает в приводной гидроцилиндр 2, а поршень 7 перемещается вниз в исходное положение. Выполнение диаметра дополнительного гидроцилиндра большим по сравнению с приводным гидроцилиндром способствует увеличению давления рабочего поршня 7 по сравнению с поршнем 2 приводного гидроцилиндра. Предлагаемое устройство имеет простую и надежную конструкцию,которая позволяет 13010 отказаться от насоса с приводом и гидрораспределителей. Регулирование величины хода рабочего поршня путем поворота винта обеспечивает простоту и точность регулирования. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Гидровинтовой пресс, содержащий корпус,приводной гидроцилиндр с установленным в нем поршнем и винт с гайкой, отличающийся тем, что он снабжен дополнительным гидроцилиндром с установленным в нем рабочим поршнем и сообщенным с приводным гидроцилиндром, а винт выполнен в виде штока поршня приводного гидроцилиндра, диаметр которого меньше диаметра дополнительного гидроцилиндра с рабочим поршнем. 2. Гидровинтовой пресс по п.1, отличающийся тем, что приводной гидроцилиндр установлен под углом относительно дополнительного гидроцилиндра.
