Механический пресс Аскарова

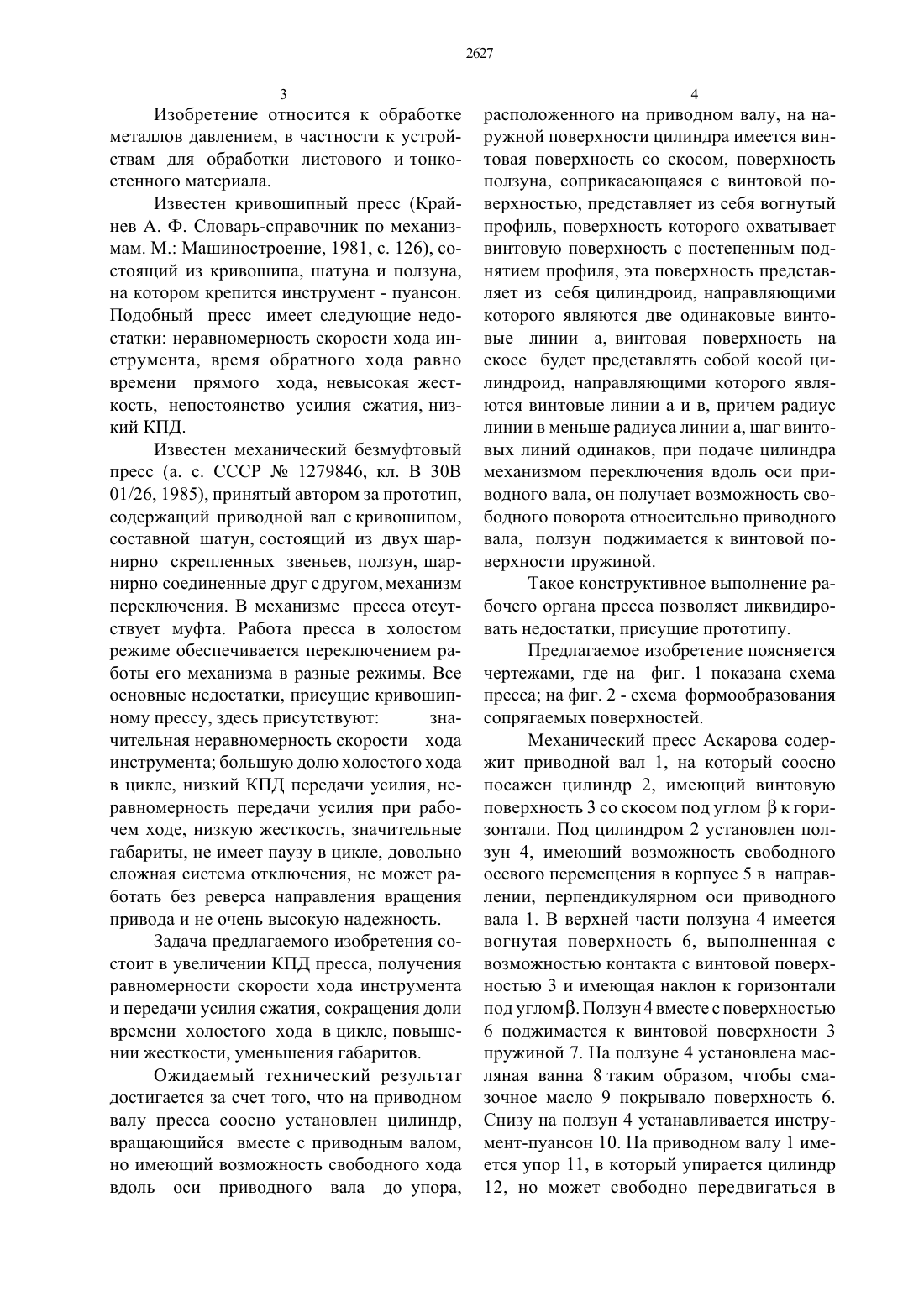

Изобретение относится К обработке Металлов давлением, в частности к устройствам для обработки листового И тонкостенного материала.Известен кривошипный пресс (Крайнев А. Ф. Словарь-справочник по механизмам. М. Машиностроение, 1981, с. 126), состоящий из кривошипа, шатуна и ползуна,на котором крепится инструмент - пуансон. Подобный пресс имеет следующие недостатки неравномерность скорости хода инструмента, время обратного хода равно времени прямого хода, невысокая жесткость, непостоянство усилия сжатия, низкий КПД.Известен механический безмуфтовый пресс (а. с. СССР Не 1279846, кл. В ЗОВ О 1/26, 1985), принятый автором за прототип,содержащий приводной вал скривошипом,составной шатун, состоящий из двух шарнирно скрепленных звеньев, ползун, шарнирно соединенные друг сдругом, механизм переключения. В механизме пресса отсутствует муфта. Работа пресса в холостом режиме обеспечивается переключением работы его механизма в разные режимы. Все основные недостатки, присущие кривошипному прессу, здесь присутствуют значительная неравномерность скорости хода инструмента большую долю холостого хода в цикле, низкий КПД передачи усилия, неравномерность передачи усилия при рабочем ходе, низкую жесткость, значительные габариты, не имеет паузу в цикле, довольно сложная система отключения, не может работать без реверса направления вращения привода и не очень высокую надежность.Задача предлагаемого изобретения состоит в увеличении КПД пресса, получения равномерности скорости хода инструмента и передачи усилия сжатия, сокращения доли времени холостого хода в цикле, повь 1 шении жесткости, уменьшения габаритов.Ожидаемый технический результат достигается за счет того, что на приводном валу пресса соосно установлен Цилиндр,вращающийся вместе с приводным валом,но имеющий возможность свободного хода вдоль оси приводного вала до упора, 26274 расположенного на приводном валу, на наружной поверхности Цилиндра имеется винтовая поверхность со скосом, поверхность ползуна, соприкасающаяся с винтовой поверхностью, представляет из себя вогнутый профиль, поверхность которого охватывает винтовую поверхность с постепенным поднятием профиля, эта поверхность представляет из себя Цилиндроид, направляющими которого являются две одинаковые винтовые линии а, винтовая поверхность на скосе будет представлять собой косой цилиндроид, направляющими которого являются винтовые линии а и в, причем радиус линии в меньше радиуса линии а, шаг винтовых линий одинаков, при подаче Цилиндра механизмом переключения вдоль оси приводного вала, он получает возможность свободного поворота относительно приводного вала, ползун поджимается к винтовой поверхности пружиной.Такое конструктивное выполнение рабочего органа пресса позволяет ликвидировать недостатки, присущие прототипу.Предлагаемое изобретение поясняется чертежами, где на фиг. 1 показана схема пресса на фиг. 2 - схема формообразования сопрягаемых поверхностей.Механический пресс Аскарова содержит приводной вал 1, на который соосно посажен Цилиндр 2, имеющий винтовую поверхность 3 со скосом под углом В к горизонтали. Под цилиндром 2 установлен ползун 4, имеющий возможность свободного осевого перемещения в корпусе 5 в направлении, перпендикулярном оси приводного вала 1. В верхней части ползуна 4 имеется вогнутая поверхность 6, выполненная с возможностью контакта с винтовой поверхностью 3 и имеющая наклон к горизонтали под углом 3. Ползун 4 вместе с поверхностью 6 поджимается к винтовой поверхности 3 пружиной 7. На ползуне 4 установлена масляная ванна 8 таким образом, чтобы смазочное масло 9 покрывало поверхность 6. Снизу на ползун 4 устанавливается инструмент-пуансон 10. На приводном валу 1 имеется упор 11, в который упирается Цилиндр 12, но может свободно передвигаться восевом направлении механизмом переключения 13, который выводит плиць 1 12 цилиндра 2 И приводного вала 1 из зацепления. Винтовая поверхность 3 выполнена одним витком с шагом г, длина поверхности 6 вдоль оси приводного вала 1 равна 1), причем рг. Снизу под Инструментом 10 помещается обрабатываемая заготовка 14.На фиг. 1 И 2 приняты следующие обозначения (ж расстояние от левого края винтовои поверхности до левого края контактной поверхности 6 С- величина свободного хода И - величина хода ползуна 5 длина шлицев п - частота вращения вала А, В, С, Д соответственно крайние точки контактирующих поверхностей винта И ползуна.Пресс работает следующим образом. Приводной вал 1 вращается с частотой п от привода (на чертеже не показан). При вращении вала 1 образующая АВ винтовой поверхности 3, являющаяся самой нижней ее образующей, будет двигаться в осевом направлении, приближаясь к поверхности 6. При перемещении образующей АВ на длину Д, она вступит в контакт с образующей СВ поверхности 6, то есть винтовая поверхность 3 И поверхность 6 вступают в контакт И между ними образуется площадка контакта. Площадка контакта между винтовой поверхностью 3 И поверхностно 6 продолжает двигаться в осевом направлении, винтовая поверхность 3 давит на поверхность 6 И, следовательно, на ползун 4, который начинает перемещаться вниз. Ползун 4 двигается вниз вместе с инструментом-пуансоном 10, который производит вдавливание в заготовку 14. Ползун 4 двигается до тех пор,пока точка А образующей АВ не совместится с точкой, образующей СВ. За это время точка А должна переместиться на длину 117, а ползун 4 на величину И, которая является ходом инструмента 10. После этого винтовая поверхность 3 соскакивает с поверхности 6,их контакт размыкается И ползун 4 вместе с поверхностью 6 И инструментом 10 под действием пружины 7 поднимается вверх в исходную позицию. После этого точка А еще проходит расстояние, равное 1 С, причемД 1) 1 с 2, после чего винтовая поверхность 3 завершает свой полный оборот на один виток И весь цикл снова повторяется. Для свободного движения поверхностей 3 И 6 относительно друг друга, уменьшения сИп трения И нагрева, эти поверхности постоянно смазываются маслом 9. Для отключения пресса И работы его в холостом режиме необходимо механизмом переключения 13 подать цилиндр 2 на величину 11,вправо, шлицы 12 выходят из зацепления И цилиндр 2 вместе с винтовой поверхностью 3 свободно проворачивается относительно вала 1. Ползун 4 в это время неподвижен. При возврате цилиндра 2 в исходную позицию, он упирается в упор 11, шлицы 12 вновь сцепляются друг с другом, И пресс снова действует в рабочем режиме. Перемещение цилиндра 2 осуществляется без особого усилия, так как поверхности 3 И 6 в этот момент разомкнуты И никаких больших усилий на цилиндр 2 в это время нет.Рассмотрим построение винтовой поверхности 3 со скосом И поверхности 6, контактирующей с ней. Поверхность 6 получается плоско параллельным переносом винтовой линии а (фиг. 2). Получаем цилиндроИдную поверхность, направляющими которой являются две одинаковые винтовые линии а. Поверхность 3 со скосом будет представлять из себя косую ципиндроидную поверхность. Направляющими этой поверхности являются две винтовые линии а И в с одинаковым шагом, но разными радиусами вращения, причем радиус линии в меньше радиуса линии а. Полный теоретический контакт двух поверхностей будет происходить по винтовой линии а И одной производящей линии. Теоретическая линия контакта на горизонтальной проекции фиг. 2 показана толстой линией. Но поверхности будут Иметь большое количество точек, находящихся близко друг от друга И вследствие упругой деформации, вступающих в контакт. Реальное пятно контакта на фиг. 2 показано заштрихованной областью.Предлагаемый пресс может найти применение при операциях обработки металлов давлением вырубке, вырезке, про 7 бивке, гибке, штамповке И т. д. Этот пресс1. Механический пресс, содержащий приводной вал, ползун И механизм переключения, отличающийся тем, что на приводном валу соосно установлен цилиндр с возможностью вращения вместе с приводным валом, свободного хода вдоль осииповорота вокруг приводного вала в крайнем положении, наружная поверхность Цилиндра выполнена в виде винта со скосом гребней, при этом поверхность ползуна, взаимо 26278 действующая с винтом, выполнена в виде профильного углубления, поверхность которого охватывает винт с постепенным поднятием профиля, а ползун поджат к винтовой поверхности пружиной.2. Пресс по п.1, отличающийся тем,что поверхность ползуна, соприкасающаяся с винтовой поверхностью цилиндра, вь 1 полнена в виде цилиндроида, направляющими которого являются две одинаковые линии а, авинтовая поверхность на скосе гребней винта выполнена в виде косого цилиндроида, направляющими которого являютсяЛИНИИ В МНЬШС радиуса ЛИНИИ а , а ШаГ ВИНТОВЫХ ЛИНИЙ ОДИНЗКОВ.
