Устройство для контроля сопротивления изоляции движущегося кабельного изделия

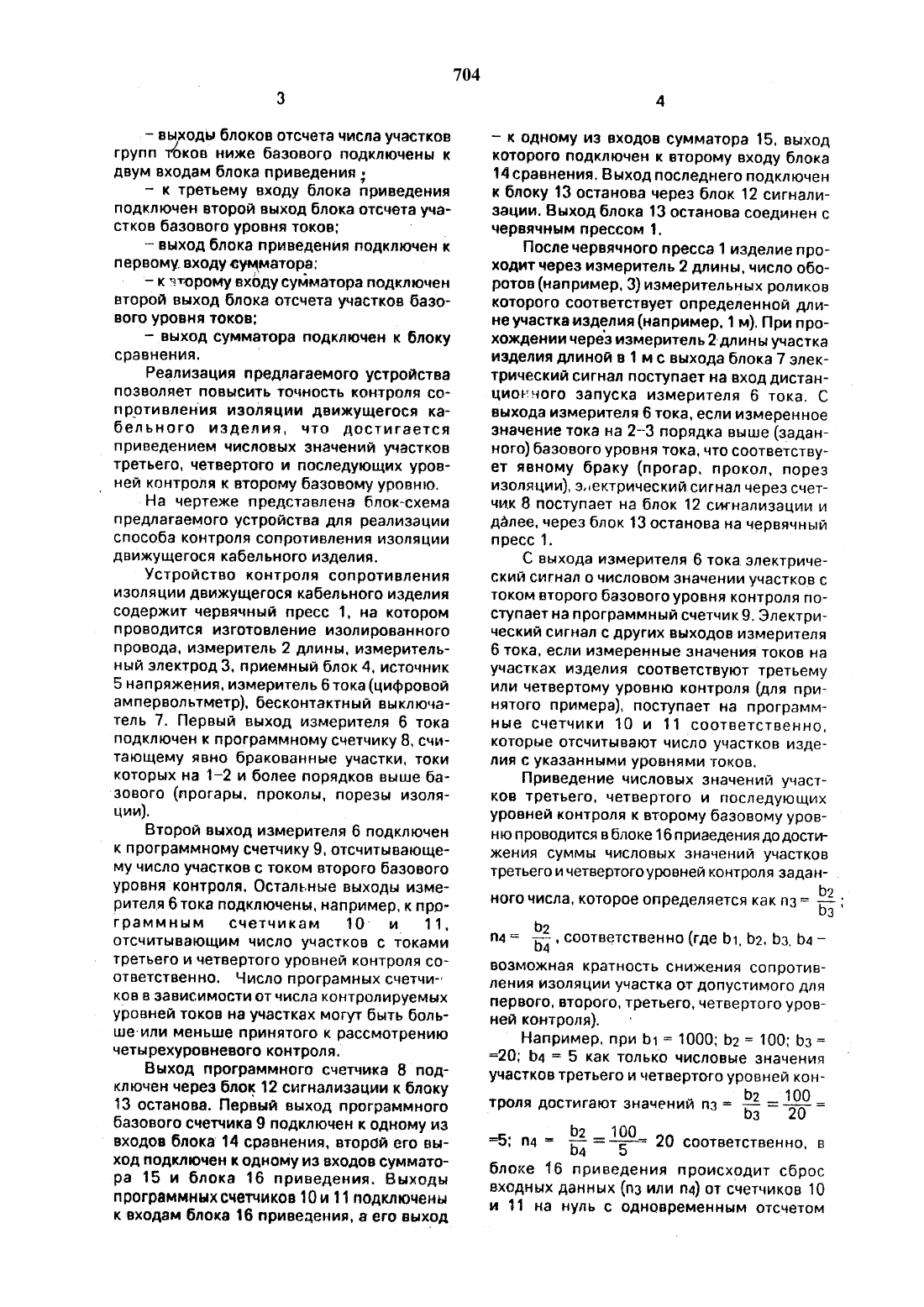

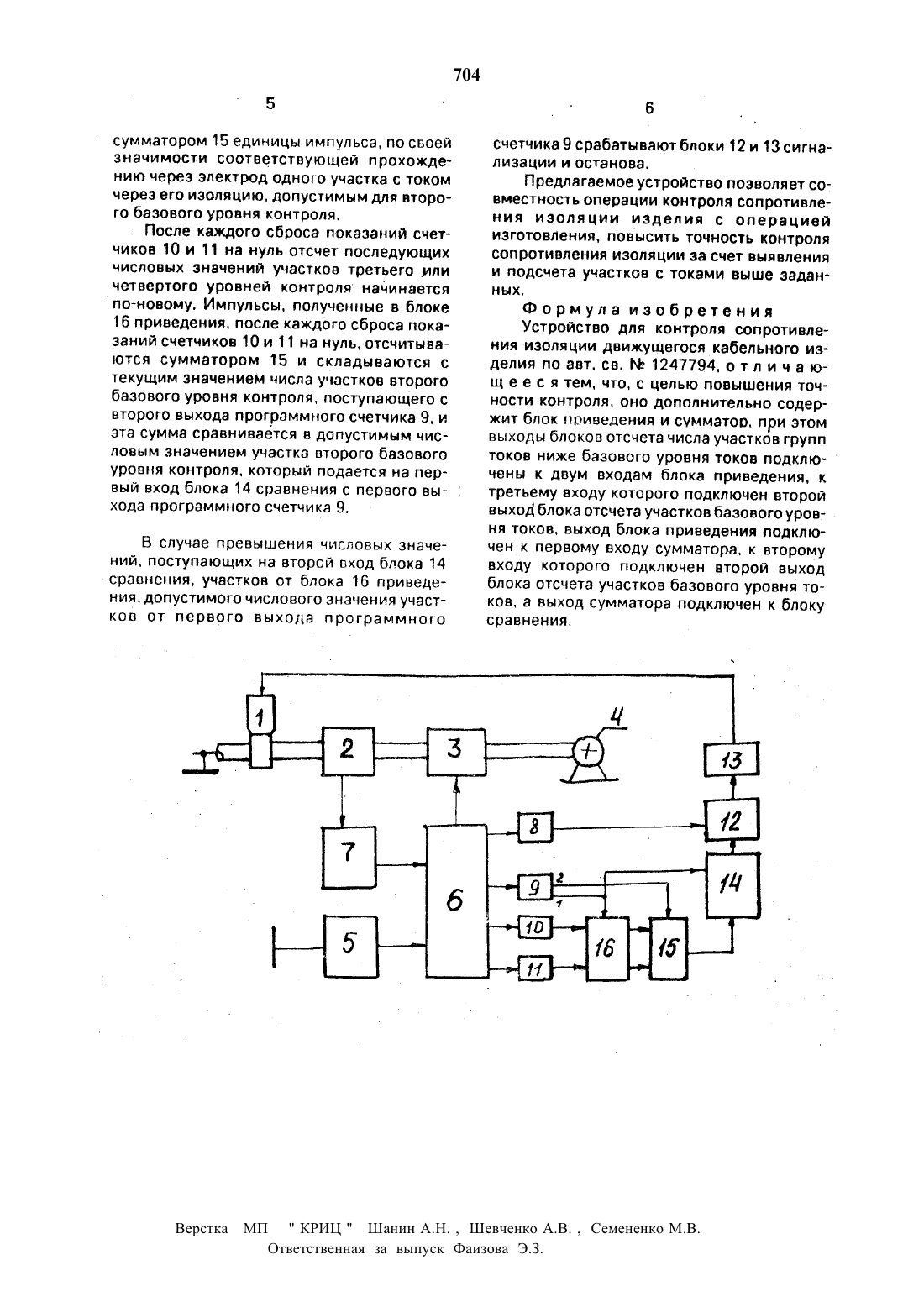

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(БМУСТРОИСТВО ДЛЯ КОНТРОЛЯ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ ДВИЖУЩЕГОСЯ КАБЕЛЬНОГО ИЗДЕЛИЯ(57) Изобретение может быть использовано при контроле уровня сопротивления изоля Изобретение относится к измеритель ной технике и может быть использовано при контроле уровня сопротивления изоляции кабельных изделий с пластмассовой изоляцией, в частности при изготовлении изолированных жил и проводов. и является усовершенствованием устройства. по авт. св. Мг 1247794- Известное устройство содержит червячный пресс. на котором изготавливается изолированный провод. измеритель длины. измерительный электрод. приемный блок,источник измерительного напряжения. измеритель тока. например цифровой ампервольтметр. бесконтактный выключатель.у Недостаток известного устройства его низкая точность вследствие того, что сумму измеренных значе-ний тока через изоляцию в каждой группе сравнивают с заданным значением тока через изоляцию. т.е. по значению тока какой-то группы судят о сопротивлении изоляции изделия в целом.ции кабельных изделий с пластмассовой и резиновойизоляцией в процессе их изготовления. Цельюизобретения является повышениеточности контроля. Изобретение является дополнительным к авт. св. М 1247794. по которому устройство содержит червячный пресс. на котором изготавливается изолированный провод. измеритель длины, измерительный электрод. приемный блок. источник напряжения. измеритель тока. бесконтактный выключатель и блок измерения. для усовершенствования устройство дополнено блоком приведения и сумматором. 1 ил.Целью изобретения является повышение точности контроля сопротивления изоляции двужущегося кабельного изделия.Поставленная цель достигается тем. что устройство дополнительно содержит блок приведения и сумматор. при этом выходы блоков числа участков групп токов ниже базового уровня токов подключены к двум входам блока приведения. к третьему входу которого подключен второй выход блока отсчета участков базового уровня токов. выходблока приведения подключен к первомувходу сумматора. к второму входу которого подключен второй выход блока отсчета участковбазового уровня токов а выход сумматора подключен к блоку сравнения. Предлагаемое устройство по сравне НИЮ С ИЗВЭСТНЫМ ИМЕЕТ СЛЕДУЮЩИЕ ОТЛИЧИы оды блоков отсчета числа участков групп тса ниже базового подключены к двум входам блока приведения- к третьему входу блока приведения подключен второй выход блока отсчета участков базового уровня токов- выход блока приведения подключен к первому. входу сумматорак второму входу сумматора подключен второй выход блока отсчета участков базового уровня токов- выход сумматора подключен к блоку сравнения.Реализация предлагаемого устройства позволяет повысить точность контроля сопротивления изоляции движущегося кабельного изделия. что достигается приведением ЧИСЛОВЫХ ЗНЗЧВНИЙ УЧЭСТКОВ третьего. четвертого и последующих уровней контроля к второму базовому уровню.- На чертеже представлена блок-схема предлагаемого устройства для реализации способа контроля сопротивления изоляции движущегося кабельного изделия.Устройство контроля сопротивления изоляции движущегося кабельного изделия содержит червячный пресс 1. на котором проводится изготовление изолированного провода. измеритель 2 длины. измерительный электрод 3. приемный блок 4, источник 5 напряжения, измеритель бтока (цифровой ампервольтметр). бесконтактный выключатель 7. Первый выход измерителя 6 тока подключен к программному счетчику 8. считающему явно бракованные участки, токи которых на 12 и более порядков выше базового (прогары, проколы, порезы изоляции).Второй выход измерителя 6 подключен к программному счетчику 9. отсчитывающему число участков с током второго базового уровняконтроля. Остальные выходы измеригеля 6 тока подключены, например. к программным счетчикам 10 и 11. отсчитывающим число участков с токами третьего и четвертого уровней контроля соответственно. Число програмных счетчиКОВ В ЗЗВИСИМОСТИ ОТ ЧИСЛЗ контролируемых уровней токов на участках могут быть больше-или меньше принятого к рассмотрению четырехуровневого контроля.Выход программного счетчика 8 подключен через блок 12 сигнализации к блоку 13 останова. Первый выход программного базового счетчика 9 подключен к одному из входов блока 14 сравнения, второй его выход подключен к одному из входов сумматора 15 и блока 16 приведения. Выходы программных счетчиков 1 Ои 11 подключены к входам блока 16 приведения. а его выход- к одному из входов сумматора 15, выход которого подключен к второму входу блока 14 сравнения. Выход последнего подкл ючен к блоку 13 останова через блок 12 сигнализации. Выход блока 13 останова соединен с червячным прессом 1.После червячного пресса 1 изделие проходит через измеритель 2 длины, число оборотов (например. 3) измерительных роликов которого соответствует определенной длине участка изделия (например. 1 м). При прохождении через измеритель 2-длины участка изделия длиной в 1 м с выхода блока 7 электрический сигнал поступает на вход дистанционного запуска измерителя 6 тока. С выхода измерителя б тока. если измеренное значение тока на 2-3 порядка выше (заданного) базового уровня тока. что соответствует явному браку (прогар, прокол, порез изоляции). ЭмеКТрИЧеСКИЙ сигнал через счетчик 8 поступает на блок 12 сигнализации и далее. через блок 13 останова на червячный пресс 1.С выхода измерителя 6 тока. электрический сигнал о числовом значении участков с током второго базового уровня контроля поступает на программный счетчик 9. Электрический сигнал с дрУгих выходов измерителя 6 тока. если измеренные значения токов на участках изделия соответствуют третьему или четвертому уровню контроля (для принятого примера), поступает на программные счетчики 10 и 11 соответственно,которые отсчитывают число участков изделия с указанными уровнями токов.Приведение числовых значений участков третьего, четвертого и последующих уровней контроля к второму базовому уровню проводится в блоке 16 приведения до достижения суммы числовых значений участковтретьего и четвертого уровней контроля эадан- .Ь ного числа. которое определяется как пз 5 02 м Е соответственно (где 131, 132. Ьз, Ьд твозможная кратность снижения сопротивления изоляции участка от допустимого для первого, второго. третьего. четвертого уровней контроля).Например, при Ь 1 1000 Ь 2 100 Ьз 2 О Ь 4 5 как только числовые значения участков третьего и четвертого уровней кон- - Щ ША троля достигают значении пз ЬЗ - 20 5 п 4 -12 О 20 соответственно. вблоке 16 приведения происходит сброс входных данных (пз или м) от счетчиков 10 и 11 на нуль с одновременным отсчетомсумматором 15 единицы импульса, по своей значимости соответствующей прохождению через электрод одного участка с током через его изоляцию. допустимым для второго базового уровня контроля.После каждого сброса п-оказаний счетчиков 10 и 11 на нуль отсчет последующих числовых значений участков третьего или четвертого уровней контроля начинается16 приведения. после каждого сброса показаний счетчиков 10 и 11 на нуль. отсчитываются сумматором 15 и складываются с текущим значением числа участков второго базового уровня контроля. поступающего с второго выхода программного счетчика 9. и эта сумма сравнивается в допустимым числовым значением участка второго базового уровня контроля. который подается на первый вход блока 14 сравнения с первого выхода программного счетчика 9.В случае превышения числовых значений. поступающих на второй вход блока 14 сравнения, участков от блока 16 приведения. допустимого числового значения участков от первого выхода программногоПредлагаемое устройство позволяет совместность операции контроля сопротивления изоляции изделия с операцией изготовления. повысить точность контроля сопротивления изоляции за счет выявления и подсчета участков с токами выше заданных.Устройство для контроля сопротивления изоляции движущегося кабельного изделия по авт. св. М 1247794. о т л и ч а ющ е е с я тем. что. с целью повышения точности контроля, оно дополнительно содержит блок приведения и сумматор. при этом выходы блоков отсчета числа участков групп токов ниже базового уровня токов подключены к двум входам блока приведения. к третьему входу которого подключен второй выход блока отсчета участков базового уровня токов, выход блока приведения подключен к первому входу сумматора. к второму входу которого подключен второй выход блока отсчета участков базового уровня токов. а выход сумматора подключен к блокуОтветственная за выпуск Фаизова Э.З.
