Способ контроля сопротивления изоляции движущихся кабельных изделий

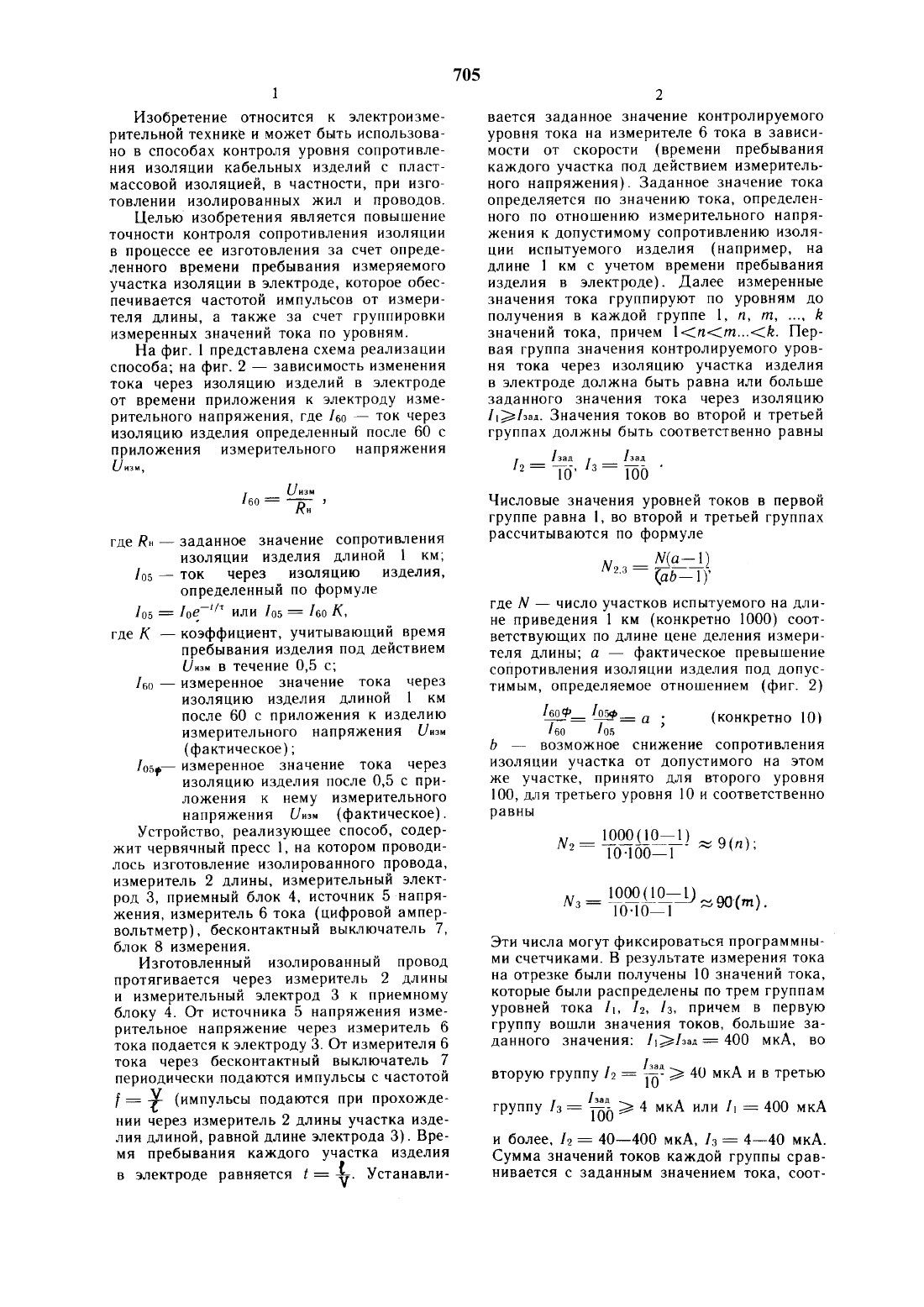

ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(73) НИИ Арендного Научн 0-производ ственного объединения АНПОМг 325568, кл. С 01 К 31/12, 1972,Авторское свидетельство СССР Мг 459742, кл. С 01 И 27/00, 1972.(54)(57) СПОСОБ КОНТРОЛЯ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ ДВИЖУЩИХСЯ КАБЕЛЬНЫХ ИЗДЕЛИЙ(57) Изобретение относится к электроизмерительной технике. Может быть использовано в способах контроля уровня сопротивления изоляции кабельных изделий с пластмассовой изоляцией. В частности, при изготовлении изолированных жил и проводов. Цель изобретения повышение точностиконтроля сопротивления изоляции в процессе ее изготовления достигается согласно данному способу за счет определенного времени пребывания измеренного измеряемого участка изоляции в электроде, которое задается частотой импульсов, поступающих от измерителя длины, а также за счет группировки измеренных значений тока по уровням и других операций, предусмотренных данным способом, Устройство, реализующее способ, содержит червячный пресс 1, на котором изготавливается изоляция провода,измеритель 2 длины, измерительный электрод 3, приемный блок 4, источник 5 н-апряжения, измеритель 6 тока, например, Цифровой ампервольтметр, бесконтактный выключатель 7 и блок 8 измерения. Данный способ позволяет совместить процесс изготовления изоляции с операцией контроля сопротивления изоляции. 2 ил, 131 -7 зп зад .Изобретение относится к электроизмерительной технике и может быть использовано в способах контроля уровня сопротивления изоляции кабельных изделий с пластмассовой изоляцией, в частности, при изготовлении изолированных жил и проводов.Целью изобретения является повышение точности контроля сопротивления изоляции в процессе ее изготовления за счет определенного времени пребывания измеряемого участка изоляции в электроде, которое обеспечивается частотой импульсов от измерителя длины, а также за счет группировки измеренных значений тока по уровням.На фиг. 1 представлена схема реализации способа на фиг. 2 зависимость изменения тока через изоляцию изделий в электроде от времени приложения к электроду измерительного напряжения, где 160 ток через изоляцию изделия определенный после 60 сприложения измерительного напряжения иизм,ЦНЗМ 1 Д 60 К 7 где Кн заданное значение сопротивления изоляции изделия длинои 1 км 1.35 ток через изоляцию изделия,определенный по формуле 105 10624 ИЛИ 105 1 е 0 К, где К коэффициент, учитывающий время пребывания изделия под действием иизм в течение 0,5 с150 измеренное значение тока через изоляцию изделия длиной 1 км после 60 с приложения к изделию измерительного напряжения иизм1 о 5, измеренное значение тока через изоляцию изделия после 0,5 с приложения к нему измерительного напряжения иизм (фактическое).Устройство, реализующее способ, содержит червячный пресс 1, на котором проводилось изготовление изолированного провода,измеритель 2 длины, измерительный электрод 3, приемный блок 4, источник 5 напряжения, измеритель 6 тока (цифровой ампервольтметр), бесконтактный выключатель 7,блок 8 измерения.Изготовленный изолированный провод протягивается через измеритель 2 длины и измерительный электрод 3 к приемному блоку 4. От источника 5 напряжения измерительное напряжение через измеритель 6 тока подается к электроду 3. От измерителя 6 тока через бесконтактный выключатель 7 периодически подаются импульсы с частотой2- (импульсы подаются при прохожде нии через измеритель 2 длины участка изделия длиной, равной длине электрода 3). Время пребывания каждого участка изделиявается заданное значение контролируемого уровня тока на измерителе 6 тока в зависимости от скорости (времени пребывания каждого участка под действием измерительного напряжения). Заданное значение тока определяется по значению тока, определенного по отношению измерительного напряжения к допустимому сопротивлению изоляции испытуемого изделия (например, на длине 1 км с учетом времени пребывания изделия в электроде). Далее измеренные значения тока группируют по уровням до получения в каждой группе 1, п, т,1 г значений тока, причем 1 пт 1 г. Первая группа значения контролируемого уровня тока через изоляцию участка изделия в электроде должна быть равна или больше заданного значения тока через изоляцию 1.1 зал. Значения токов во второй и третьей группах должны быть соответственно равныЕ 10 100 Числовые значения уровней токов в первой группе равна 1, во второй и третьей группах рассчитываются по формуле 11(а 1)где 111 число участков испытуемого на длине приведения 1 км (конкретно 1000) соответствующих по длине цене деления измерителя длины а фактическое превышениесопротивления изоляции изделия под допустимым, определяемое отношением (фиг. 2)Ь возможное снижение сопротивления изоляции участка от допустимого на этом же участке, принято для второго уровня 100, для третьего уровня 10 и соответственно равныЭти числа могут фиксироваться программными счетчиками. В результате измерения тока на отрезке были получены 10 значений тока,которые были распределены по трем группам уровней тока 1., 12, 13, причем в первую группу вошли значения токов, большие заданного значения 11 зад 400 мкА, воСумма значений токов каждой группы сравнивается с заданным значением тока, соот 2 40 мкА и в третьюветствующим Низ изделия, приведенному на 1 км. После этого принимается решениеТаким образом, данный способ позволяет совместить операцию контроля сопротивления изоляции изделия с операцией изготовления повышается точность измерения сопротивления изоляции за счет определенного времени пребывания измеряемого участка изоляции в электроде, которое обеспечивается частотой импульсов от измерителя длины, выбираемой в зависимости от длины электрода и скорости движения изделия.Способ контроля сопротивления изоляции движущихся кабельных изделий, со 7425стоящий в том, что прикладывают к изоляции изделия измерительное напряжение через электрод, измеряют ток, протекающий через изоляцию изделия, сравнивают измеренное значение тока через изоляцию с заданным с учетомвремени пребывания изделия в электроде, по результатам сравнения токов сортируют изделия, отличающийся тем что, с целью повышения точности контроля,измерение тока через изоляцию изделия производят периодически с частотой следования импульсов от измерителя длины изделия, группируют измеренные значения тока по группам до получения в каждой группе,п, т,/г значений тока, причем 1 пт 1 г, а сумму измеренных значений тока через изоляцию в каждой группе сравнивают с заданным значением тока через изоляцию.Ответственная за выпуск Фаизова Э.З.
