Электрод для испытания напряжением на проход изоляции проводов

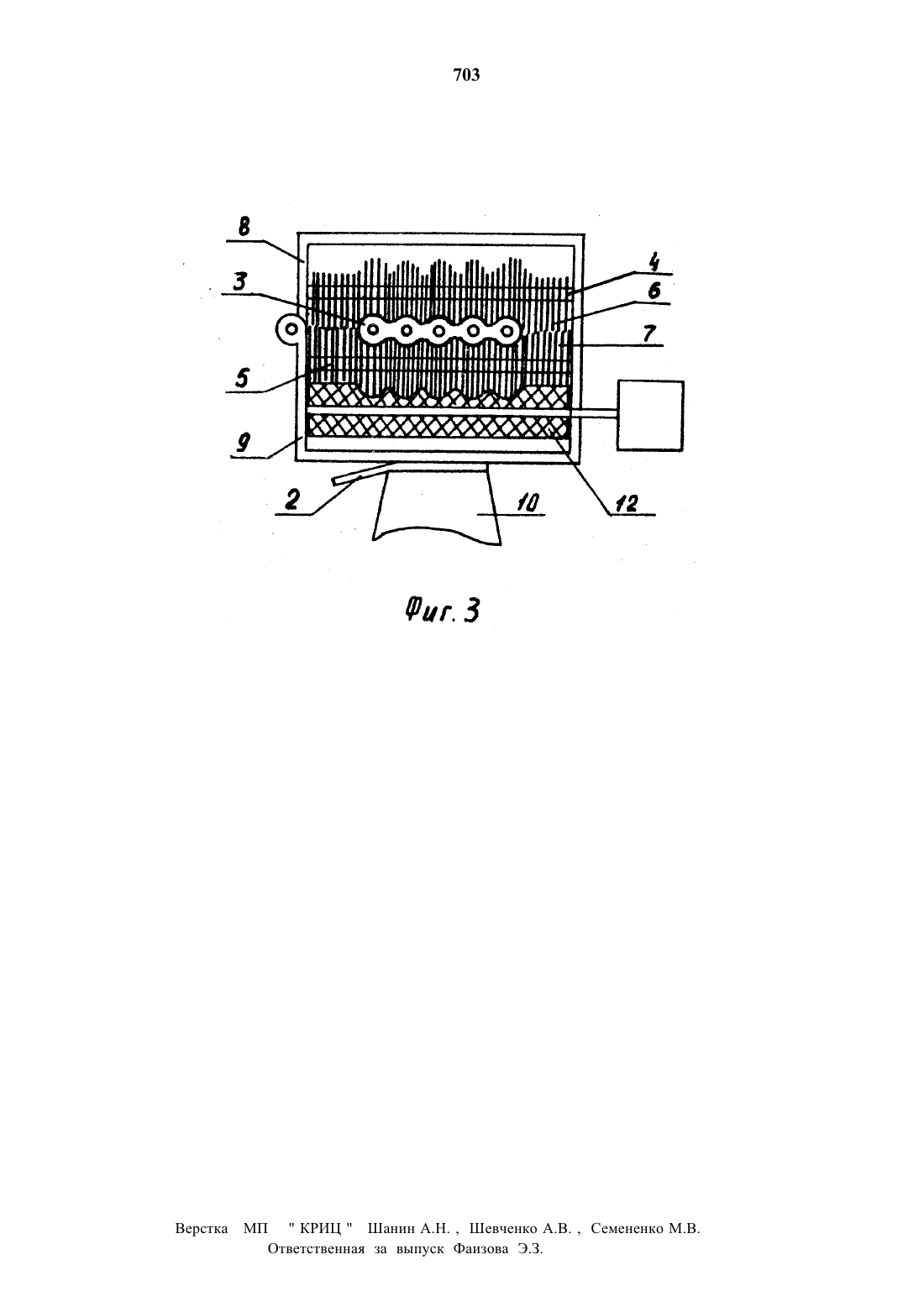

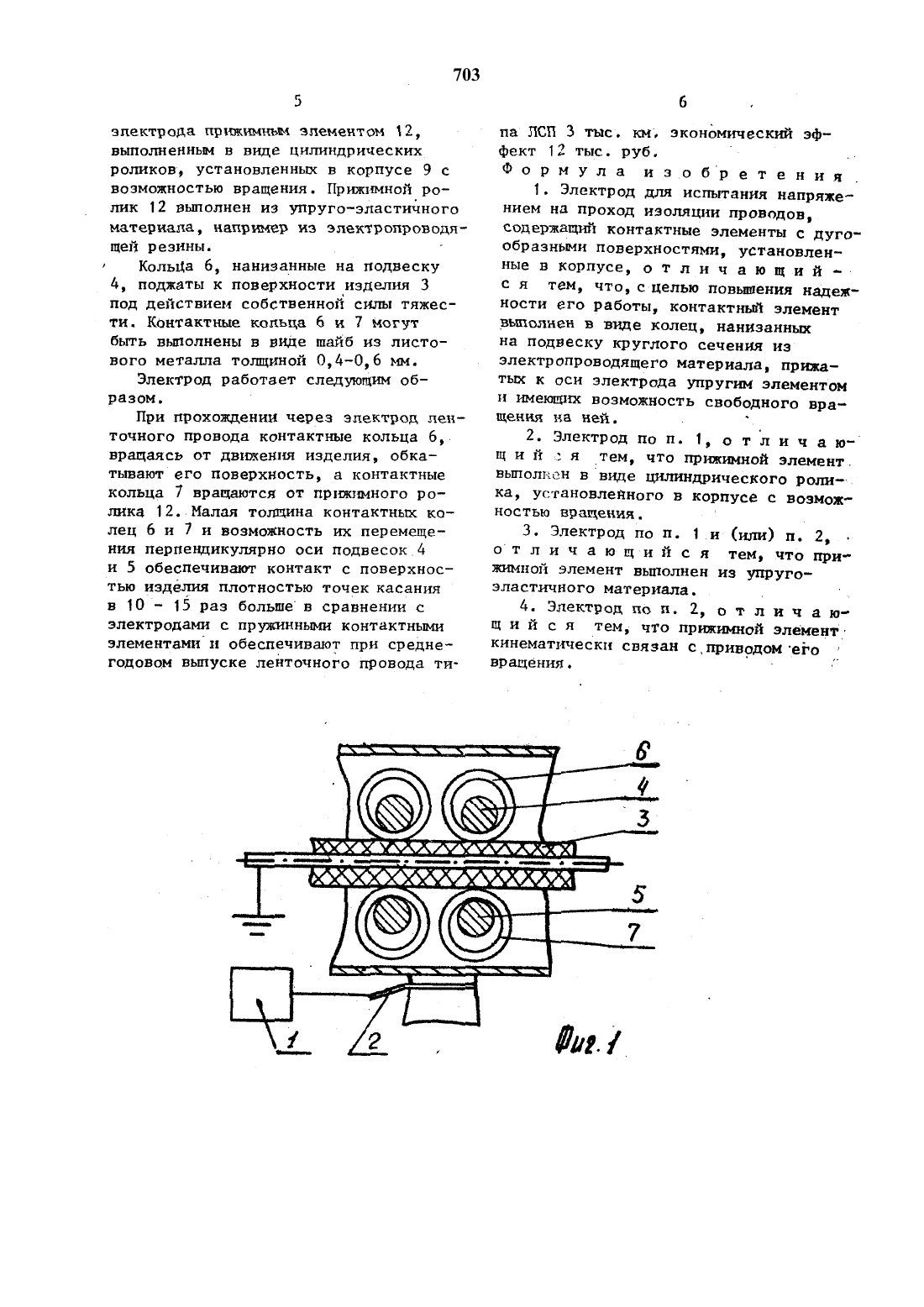

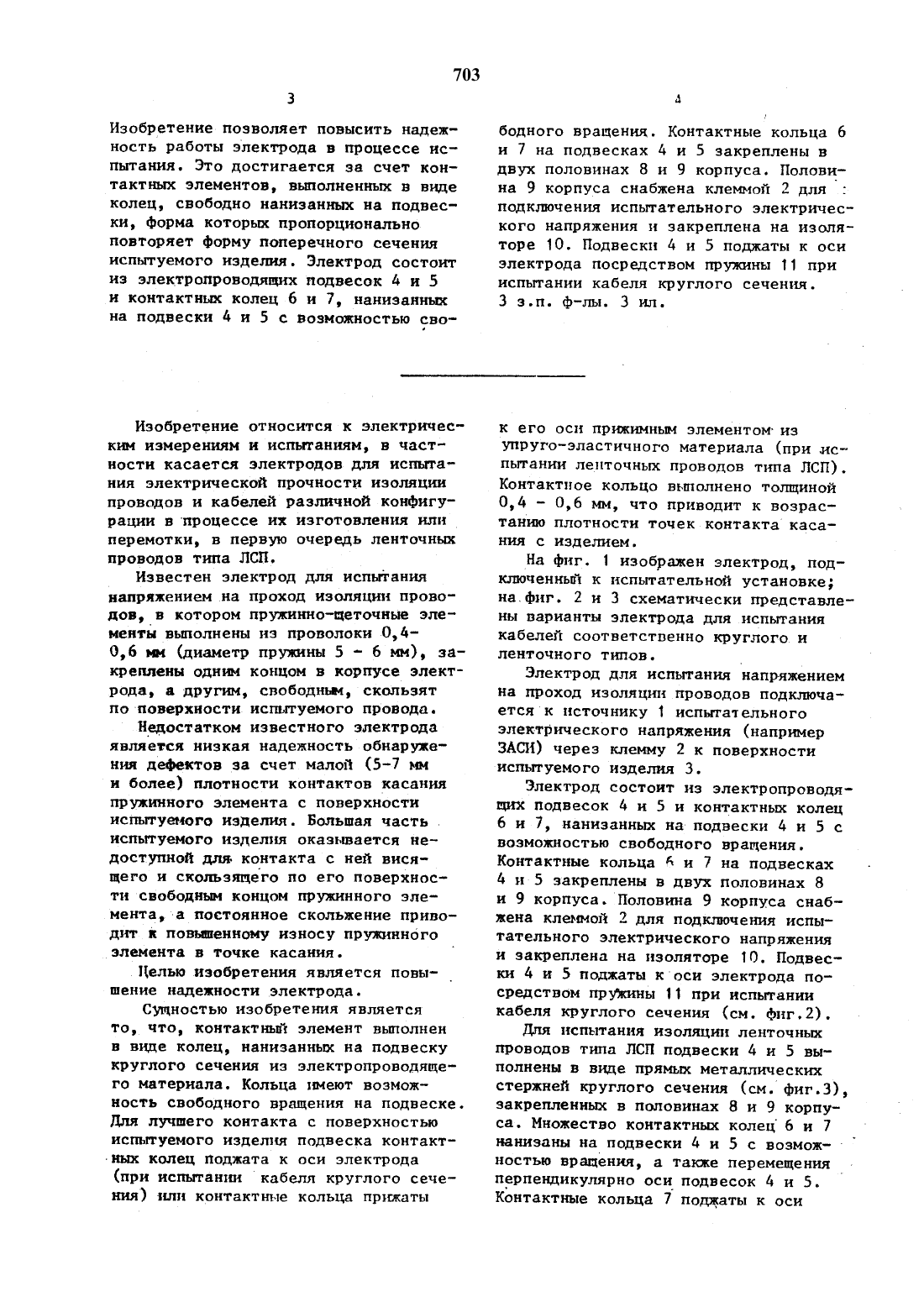

ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ(54) ЭЛЕКТРОД ДЛЯ ИСПЫТАНИЯ НАГШЯЖЕНИЕМ НА ПРОХОД ИЗОЛЯШШ ШОВОДОВ А. ческим измерениям и испьггаштм, в чаястности касается испытания электрической прочности изоляции проводов и кабелей различной конфигурации в процесе изготовления или перемотки,в первую очередь ленточных проводов.Изобретение позволяет повысить надежность работы электрода в процессе испытанмя. Это достигается за счет коитактных элементов, выполненным в виде колец, свободно нанизанных на подвески, форма которых пропорционально повторяет форму поперечного сечения испытуемого изделия. Электрод состоит из электропроводящих подвесок 4 и 5и контактных колец 6 и 7, нанизанных на подвески 4 и 5 с возможностью сво бодного вращения. Контактные кольца 6 и 7 на подвесках 4 и 5 закреплены в двух половинах 8 и 9 корпуса. Половина 9 корпуса снабжена клеммой 2 для подключения испытательного электрического напряжения и закреплена на изоляторе 10. Подвески 4 и 5 поджаты к оси электрода посредством пружины 11 при испытании кабеля круглого сечения.Изобретение относится к электрическим измерениям и испытаниям, в частности касается электродов для испытания электрической прочности изоляции проводов и кабелей различной конфигурации в процессе их изготовления или перемотки, в первую очередь ленточным проводов типа ЛСП.известен электрод для испытания напряжением на проход изоляции проводов, в котором пружинно-щеточные элементы вполнены из проволоки 0,4 0,6 мм (диаметр пружины 5 - 6 мм), закреплены одним концом в корпусеэлект рода, а другим, свободным, скользят по поверхности испытуемого провода.Недостатком известного электрода является низкая надежность обнаружеии дефектов за счет малой (5-7 М и более) плотности контактов касания пружинного элемента с поверхности испытуемого изделия. Большая часть испытуемого изделия оказывается недоступной для контакта с ней висящего и сколзящего по его поверхности свободным концом ПРУЖИННОГО Эле мента, а постоянное скольжение приводит к повыенному износу пружинного элемента в точке касания.Целью изобретения является повыщение надежности электрода.Сущностью изобретения является то, что, контактн элемент вполнен в виде колец, нанизанны на подвеску круглого сечения из электропроводящего матернала. Кольца имеют возможность свободного вращения на подвеске. для лучшего контакта с поверхностью испытуемого изделия подвеска контакт-ны колец поджата к оси электрода(при испытании бкабелл круглого сечения) или контактные кольца прижатык его оси прищимньм элементоМиз упруго-эластичного материала (при испъпании ленточных проводов типа ЛСП). Контактное кольцо выполнено толщиной 0,4 - 0,6 мм, что приводит к возрастанию плотности точек контакта касания с изделием.На фиг. 1 изображен электрод, подключенньй к испытательной установке на фиг. 2 и 3 схематически представлены варианты электрода для испытания кабелей соответственно круглого н ленточного типов.Электрод для испытания напряжением на проход изоляции проводов подключается к источнику 1 испытательного электрического напряжения (например ЗАСН) через клемму 2 к поверхности испытуемого изделия 3.Электрод состоит из электропроводящх подвесок 4 и 5 и контактны колец 6 и 7, нанизанных на подвески 4 и 5 с возможностью свободного вращения. Контактные кольца 5 и 7 на подвесках д и 5 закреплены в двух половинах 8 и 9 корпуса. Половина 9 корпуса снабжена клеммой 2 для подключения испытательного электрического напряжения и закреплена на изоляторе 10. Подвески 4 и 5 поджаты к оси электрода посредством пружины 11 при испьпании кабеля круглого сечения (см. фиг.2).Для испытания изоляции ленточны проводов тиша ЛСП подвески 4 и 5 выполнены в виде пряык металлических стержней круглого сечения (см. фиг.3),закрепленных в половинах 8 и 9 корпуса. Множество контактным колец 6 и 7 нанизаны на подвески 4 и 5 с возможностью вращения, а также перемещения перпендикулярно оси подвесок 4 и 5. Контактные кольца 7 подиаты к осиэлектрода приимным элементом 12,выполненньм в виде цилиндрических роликов, установленнып в корпусе 9 с возможностью вращения. Приимной ролик 12 выполнен из упругоэластинного материала, например из электропроводящей резины.Кольца 6, нанизанные на подвеску 4, поджаты к поверхности изделия 3 под действием собственной силы тяжести. Контактные кольца 6 и 7 могут быть выполнены в виде шайб из листового металла толщиной О,406 мм.Электрод работает следующим образом.При прохождении через электрод ленточного провода контактные кольца 6,. вращаясь от движения изделия, обкатывают его поверхность, а контактные кольца 7 вращаются от прнимного ролка 12 Малая толщина контактных ко лец 6 и 7 и возможность их перемещения перпендикулярно оси подвесок 4 и 5 обеспечивают контакт с поверхностью изделия плотностью точек касания в 1 О 15 раз большев сравнении с электродами с пружинньшш контактными элементами н обеспечивают при среднегодовом выпуске ленточного провода типа ЛСП 3 тыс. км экономически эффект 12 тыс. руб. Ф 0 Р М У л а и э о бр е т е н идя1 Электрод для испытания напряже Нем На Проход изоляции проводов,содержащий контактные элементы с дугоОбразнмн поверхностями, установленные в корпусе, о т л и ч а ю щ и й . с я тем, чтоцелью повышения надежНОСТИ его Работы, контактны элемент выполнен в виде колец, нанизанных на подвеску круглого сечения из ЭЛеКТР 0 ПР 0 В 0 дЯЩего материала, приаТЫМ К 0 С Злектрода упругим элементом И ИМЕЮЩИХ возможность свободного вращения на ней. .3 Электрод по п. 1.и (или) п. 2,0 Л И Ч 8 Ю Щ И й с я тем, что прижимной элемент выполнен из упругоэластичного Материала.кинематически связан сприврдомеЬо т вращения.Верстка МП КРИЦ Шанин А.Н. , Шевченко А.В. , Семененко М.В. Ответственная за выпуск Фаизова Э.З.
