Вращающийся электрод для электрохимических измерений

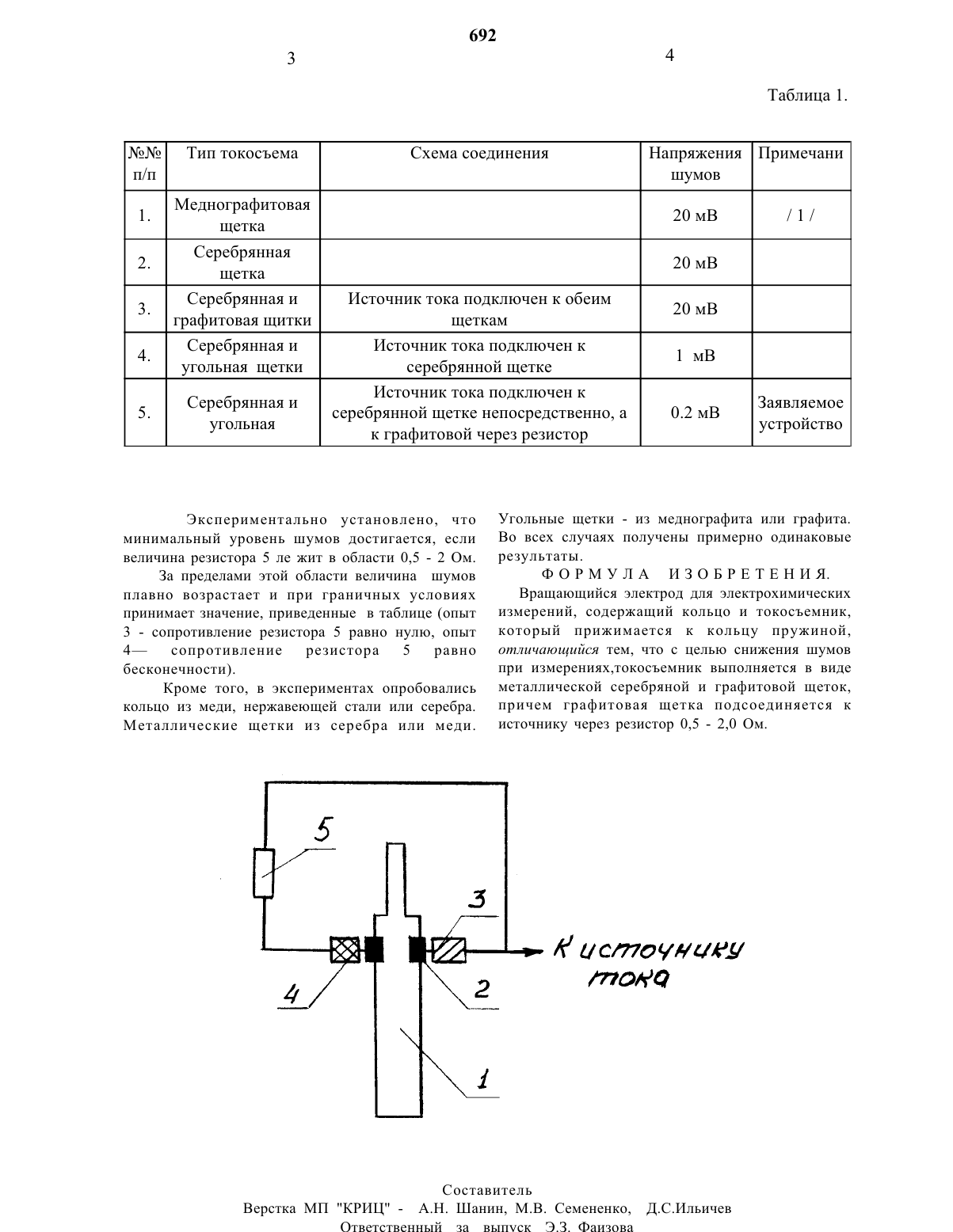

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(54) ВРАЩАЮЩИЙСЯ ЭЛЕКТРОД ДЛЯ ЭЛЕКТРОХИМИЧЕСКИХ ИЗМЕРЕНИЙИзвестен вращающийся электрод для электрохимических измерений, содержащий вращающееся кольцо и Токосъемник в виде неподвижной меднографитовой щетки, которая прижимается к кольцу с помощью пружины. Причем меднографитовая щетка соединяется с источником тока(1). Недостатком такого скользящего контакта является относительно большой уровень электрохимических щумов, что снижает точность измерения.Цель изобретения - снижение щумов при измерении.Поставленная цель достигается тем, что во вращающемся электроде для электрохимических измерения, содержащем кольцо и Токосъемник,который прижимается к кольцу пружиной,Токосъемник выполняется в виде металлической серебряной и графитовой щеток, причем графитовая щетка подсоединяется к источникуЦель изобретения - снижение щумов при измерениях.Вращающийся электрод для электрохимических измерения содержит кольцо и Токосъемник,который прижимается к кольцу пружиной. Токосъемник выполняется в виде металлической серебряной и графитовой щеток, причем графитовая щетка подсоединяется к источнику через резистор 0,5 - 2,0 Ом.На рисунке представлена схема вращающегося электрода для электрохимических измерений. Электрод включает корпус электрода 1,вращающееся кольцо 2, металлическую серебренную щетку 3, графитовую щетку 4 металлическая щетка 3 подключена к источнику тока непосредственно, а графитовая -4 черезРабота устройства основана на использовании скользящего электрического контакта. Сравнительные экспериментальные данныеиспытаний различных типов щеточных узлов представлены в таблице. Данные снимались в условиях работы трехэлектродной системы частота вращения электрода 3000 об/мин, кольцо-2 -выполнено из меди. Ток поляризации 15 мА(при этом потенциал электрода устанавливался 1,9 В относительно хлорсеребрянного электрода сравнения) . Напряжение Шумов измерялось осциллографом по отношению к хлорсеребряному электроду сравнения.Экспериментально установлено, что Минимальный уровень шумов достигается, если величина резистора 5 ле жит в области 0,5 - 2 Ом.За пределами этой области величина щумов плавно возрастает И при граничных условиях принимает значение, приведенные в таблице (опыт 3 - сопротивление резистора 5 равно нулю, опыт 4 сопротивление резистора 5 равно бесконечности).Кроме того, в экспериментах опробовались кольцо из меди, нержавеющей стали Или серебра. Металлические щетки из серебра Или меди.ИСТОЧНИК ТОКИ ПОДКЛЮЧСН К ОбСИМ ЩеткамИсточник тока подключен к серебрянной щеткеИсточник тока подключен к серебрянной щетке непосредственно, а к графитовой через резисторУгольные Щетки - Из меднографита Или графита. Во всех случаях получены примерно одинаковые результаты. ФОРМУЛА ИЗОБРЕТЕНИЯ.Вращающийся электрод для электрохимических Измерений, содержащий кольцо И токосьемник,который прижимается к кольцу пружиной,отличающийся тем, что с целью снижения щумов при ИзмеренИях,токосъемнИк выполняется в виде металлической серебряной И графитовой щеток,причем графитовая щетка подсоединяется к Источнику через резистор 0,5 - 2,0 Ом.Верстка МП КРИЦ Д.С.Ильичев
