Радиальное уплотнение
Формула / Реферат
Изобретение относится к уплотнительной технике, а именно к радиальным уплотнениям для высокого давления, Цель изобретения - повышение надежности уплотнения. Защитное кольцо 4 с сечением в виде прямоугольной трапеции прямоугольной стороной установлено к наклонной стенке канавки. При подаче давления уплотнительное кольцо 3 поджимается к защитному кольцу 4 и поворачивает его. При этом защитное кольцо запирает зазор между валом 2 и корпусом.
Текст

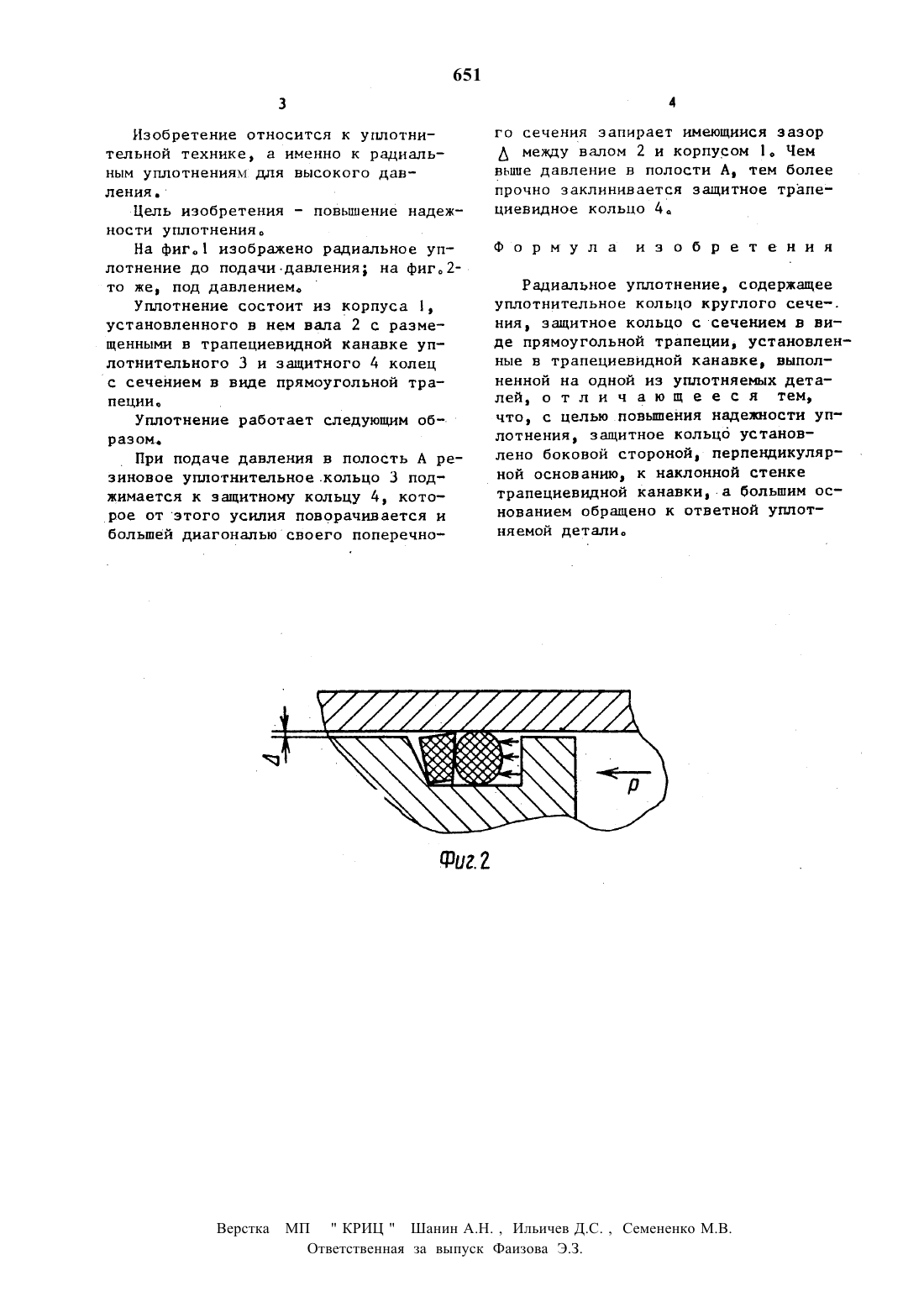

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к уплот нительной технике, а именно к радиаль ным уплотнениям для высокого давле ния Цель изобретения повышение на4 с сечением в виде прямоугольной тра пеции прямоугольной стороной установ лено к наклонной стенке канавки Припщшчедщешт шшопштшшншекшшцо 3 поджимается к защитному кольцу 4 и поворачивает его. При этом защитное кольцо запирает зазор между валом 2Изобретение относится к уплотнительной технике, а именно к радиальным уплотнениям для высокого давПЕННЯЬ.Цель изобретения - повышение надежности уплотнения, На фиг изображено радиальное уплотнение до подачи-давления на фиг 2 то же, под давлением.Уплотнение состоит из корпуса ,установленного в нем вала 2 с размещеннымм в трапециевидной канавке уплотнительного 3 и защитного 4 колецс сечением в виде прямоугольной тра пецин . Уплотнение работает следующим образ ом. При подаче давления в полость А ре зиновое уплотнительное кольцо 3 поджимается к защитному кольцу 4, кото рое ОТ ЭТОГО УСИЛИЯ ПОВОРЗЧИВЗЕТСЯ ИбОЛЬШЕЙ ДНЗГОНЗЛЬЮ СВОЕГО ПОПЕРЕЧНОКРИЦ Шанин А.Н. Ответственная за выпуск Фаизова 3.3.го сечения запирает имеющиися зазор А между валом 2 и корпусом . Чем ныше давление в полости А, тем более прочно заклиннвается защитное трапециевидное кольцо 4.Радиальное уплотнение, содержащее уплотнительное кольцо круглого сече-. ния, защитное кольцо с сечением в виде прямоугольной трапеции, установленные в трапециевидной канавке, выпол ненной на одной из уплотняемх деталей, о т л и ч а ю щ е е с я тем, что, с целью повьшения надежности уплотнения, защитиое кольцо установлено боковой стороной, перпендикулярной основанию, к наклонной стенке трапециевидной канавки, а большим основанием обращено к ответной уплотняемой детали.
МПК / Метки
МПК: F16J 15/32
Метки: уплотнение, радиальное
