Предохранительный клапан

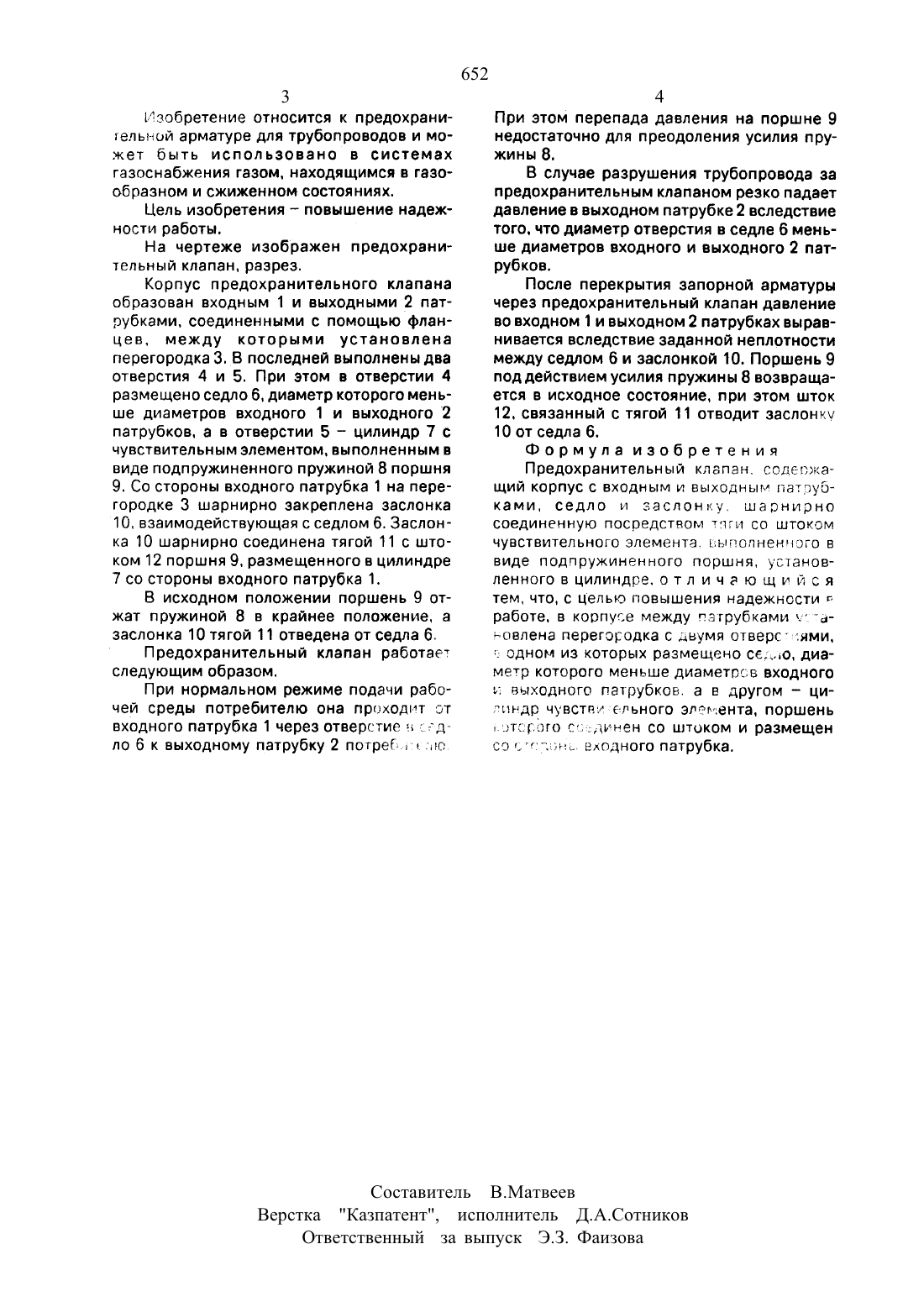

ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к предохранительной арматуре для трубопроводов и может бытьиспопьзовановсистемахснабжения ГЭЗОМ. НЭХОДЯЩИМСЯ В ГЗЗООбОЗЗНОМ И сжиженном состоянии. Цель изобретения - повышение надежности клапана в работе. Корпус клапана образован соединенными между собой фланцами входного 1 и выходного 2 патрубков. Между фланцами установленаперегородка 3 с двумя отверстиями. в одном из которых размещено седло 6. а в другом цилиндр 7 с чувствительным элементом в виде подпружиненного поршня 9. На перегородке 3 со стороны входного патрубка 1 шарнирно закреплена заслонка 10. шарнирно соединенная тягой 11 со штоком 12 поршня 9. при этом заслонка взаимодействует с седлом б. При нормальном режиме подачи рабочая среда поступает из входного патрубка 1 через отверстие в седле 6 и выходной патрубок 2 потребителю. При аварийном разрушении трубопровода за клапаном резко падает давление в выходном патрубке 2. Под действием возникающего перепада давления на перегородке З поршень 9 перемещает шток 12 с тягой 11 в сторону выходного патрубка 2 и заслонка 10 перекрывает отверстие в седле 6. 1 ил.Изобретение относится к предохранительной арматуре для трубопроводов и может быть использовано в системах газоснабжения газом. находящимся в газообразном и сжиженном состояниях.Корпус предохранительного клапана образован входным 1 и выходными 2 патрубками. соединенными с помощью фланцев. между которыми установлена перегородка 3. В последней выполнены два отверстия 4 и 5. При этом в отверстии 4 размещено седло б. диаметр которого меньше диаметров входного 1 и выходного патрубков. а в отверстии 5 цилиндр 7 с чувствительным элементом. выполненным В виде подпружиненного пружиной 8 поршня 9. Со стороны входного патрубка 1 на перегородке 3 шарнирно закреплена заслонка 10. взаимодействующая с седлом б. Заслонка 10 шарнирно соединена тягой 11 с штоком 12 поршня 9. размещенного в цилиндре 7 со стороны входного патрубка 1.В исходном положении поршень 9 отжат пружиной 8 в крайнее положение. а заслонка 10 тягой 11 отведена от седла 6.Предохранительный клапан работает следующим образом.При нормальном режиме подачи рабочей среды потребителю она проходит от входного патрубка 1 через отверстие н цгд 652ло 6 к выходному патрубку 2 погреб м мю Составитель Верстка Казпатент, 4При этом перепада давления на поршне 9 недостаточно для преодоления усилия пружины 8.В случае разрушения трубопровода за предохранительным клапаном резко падает давление в выходном патрубке 2 вследствие того. что диаметр отверстия в седле 6 меньше диаметров входного и выходного 2 патрубков.После перекрытия запорной арматуры через предохранительный клапан давление во входном 1 и выходном 2 патрубках выравнивается вследствие заданной неплотности между седлом 6 и заслонкой 10. Поршень 9 под действием усилия пружины 8 возвращается в исходное состояние. при этом шток 12. связанный с тягой 11 отводит заслонку 10 от седла б.Предохранительный клапан. содержащий корпус с входным и выходным патрубКЭМИ, СЗДЛО И ЗЭСЛОНКУ. ЦХЭОНИЮНО соединенную ПОСОЭДСТВОМ ПНИ СО ШТОКОМ ЧУВСТВИТЕЛЬНОГО элемента. ВЫПОЛНВННОГО В ВИДЭ подпружиненного поршня, установленного в цилиндре о т л и ч г ю щ и й с я тем, что. с целью повышения надежности в работе, в корпусе между патрубками х аъовлена перегородка с двумя отверс йями. г одном из которых размещено седло. диаметр КОТОРОГО МЕНЬШЕ ДИЭМВТГЗСЪВ ВХОДНОГО ь выходного патрубков. а в другом ципиндр чувствительного ЭПМВНТЭ, поршень этгдэго Сйдцкинен со штоком и размещен со г. Гйезнь. входного патрубка.исполнитель Д.А.СотНиКов Ответственный за выпуск ЭЗ. Фаизова
