Гидроцилиндр с гибким штоком

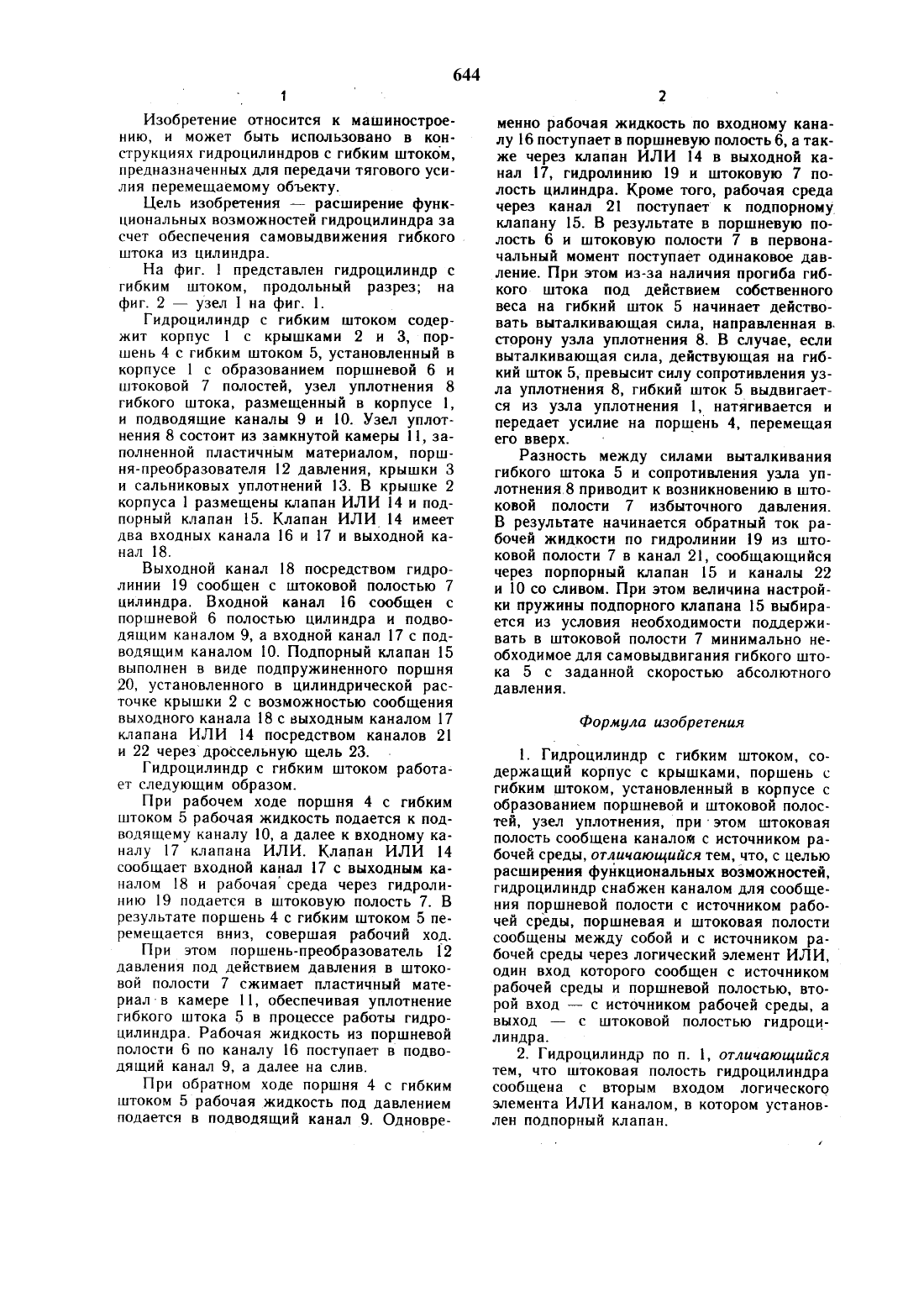

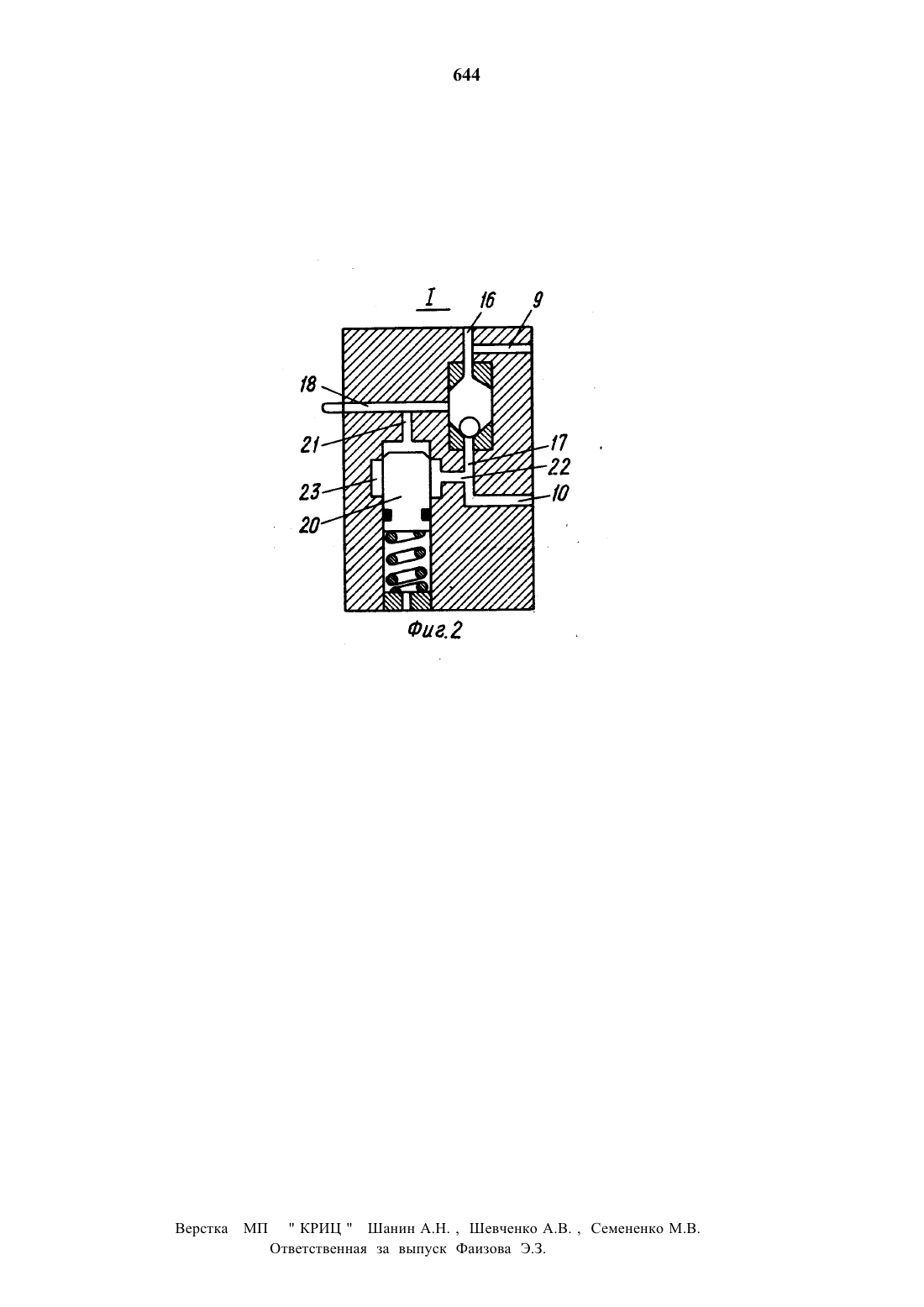

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение м. б. использовано для передачи тягового усилия перемещаемому объекту. Цель изобретения расщирение функциональных возможностей гидроцилиндра за счет облегчения самовыдвижения штока. Поршневая и штоковая полости(П) 6 и 7 сообщены между собой и с источником рабочей среды (ИРС) через логический злемент ИЛИ 14. Входной канал 16 элемента 14 сообщен с ИРС и П 6, его входной канал 17 с ИРС, а выходной канал 18 с П 7. Кроме того, П 7 сообщена с каналом 17 через подпорный клапан 15. В корпусе 1 установлен поршень-преобразователь 12, образующий с крышкой 3 замкнутую камеру 11,заполненную пластичным материалом. Облегчение самовыдвижения штока 5 обеспечивается возникновением избыточного давления в П 7 при перетекании рабочей жидкости на слив через клапан 15. 1 э. п. ф-лы,2 ил.Изобретение относится к машиностроению, и может быть использовано в конструкциях гидроцилиндров с гибким штоком,предназначенных для передачи тягового усилия перемещаемому объекту.Цель изобретения расширение функциональных возможностей гидроцилиндра заСЧЕТ ОбЭСПЕЧЕНИЯ СЗМОВЫДВИЖВННЯ ГИбКОГО штока из цилиндра.На фиг. 1 представлен гидроцилиндр с гибким штоком, продольный разрез на фиг. 2 узел 1 на фиг. 1.Гидроцилиндр с гибким штоком содержит корпус 1 с крышками 2 и 3, поршень 4 с гибким штоком 5, установленный в корпусе 1 с образованием поршневой 6 и штоковой 7 полостей, узел уплотнения 8 гибкого штока, размещенный в корпусе 1,и подводящие каналы 9 и 10. Узел уплотнения 8 состоит из замкнутой камеры 11, заполненной пластичным материалом, поршня-преобразователя 12 давления, крышки 3 и сальниковых уплотнений 13. В крышке 2 корпуса 1 размещены клапан ИЛИ 14 и подпорный клапан 15. Клапан ИЛИ 14 имеет два входных канала 16 и 17 и выходной канал 18.Выходной канал 18 посредством гидролинии 19 сообщен с штоковой полостью 7 цилиндра. Входной канал 16 сообщен с поршневой 6 полостью цилиндра и подводящим каналом 9, а входной канал 17 с подводящим каналом 10. Подпорный клапан 15 выполнен в виде подпружиненного поршня 20, установленного в цилиндрической расточке крышки 2 с возможностью сообщения выходного канала 18 с выходным каналом 17 клапана ИЛИ 14 посредством каналов 21 и 22 через дроссельную щель 23.Гидроцилиндр с гибким штоком работает следующим образом.При рабочем ходе поршня 4 с гибким штоком 5 рабочая жидкость подается к подводящему каналу 10, а далее к входному каналу 17 клапана ИЛИ. Клапан ИЛИ 14 сообщает входной канал 17 с выходным каналом 18 и рабочая среда через гидролинию 19 подается в штоковую полость 7. В результате поршень 4 с гибким штоком 5 перемещается вниз, совершая рабочий ход.При этом поршень-преобразователь 12 давления под действием давления в штоковой полости 7 сжимает пластичный материал-в камере 11, обеспечивая уплотнение гибкого штока 5 в процессе работы гидроцилиндра. Рабочая жидкость из поршневой полости 6 по каналу 16 поступает в подводящий канал 9, а далее на слив.При обратном ходе поршня 4 с гибким штоком 5 рабочая жидкость под давлением подается в подводящий канал 9. Одновре 2меино рабочая жидкость по входному каналу 16 поступает в поршневую полость 6, а также через клапан ИЛИ 14 в выходной канал 17, гидролинию 19 и штоковую 7 полость цилиндра. Кроме того, рабочая среда через канал 21 поступает к подпорному клапану 15. В результате в поршневую полость 6 и штоковую полости 7 в первоначальный момент поступает одинаковое давление. При этом из-за наличия прогиба гибкого штока под действием собственного веса на гибкий шток 5 начинает действо вать ВНТЗЛКИВЗЮЩЗЯ СИЛЕ, направленная В сгорону узла уплотнения 8. В случае, если выталкивающая сила, действующая на гибкий шток 5, превысит силу сопротивления узла уплотнения 8, гибкий шток 5 выдвигается из узла уплотнения 1,. натягивается и передает усилие на поршень 4, перемещая его вверх.Разность между силами выталкивания гибкого штока 5 и сопротивления узла уплотненияг 8 приводит к возникновению в штоковой полости 7 избыточного давления. В результате начинается обратный ток рабочей жидкости по гидролинии 19 из штоковой полости 7 в канал 21, сообщающийся через порпорный клапан 15 и каналы 22 и 10 со сливом. При этом величина настройки пружины подпорного клапана 15 выбирается из условия необходимости поддерживать в штоковой полости 7 минимально необходимое для самовыдвигания гибкого штока 5 с заданной скоростью абсолютного давления.1. Гидроцилиндр с гибким штоком, содержащий корпус с крышками, поршень с гибким штоком, установленный в корпусе с образованием поршневой и штоковой полостей, узел уплотнения, приэтом штоковая полость сообщена каналом с источником рабочей среды, отличающийся тем, что, с целью расширения функциональных возможностей,гидроцилиндр снабжен каналом для сообщения поршневой полости с источником рабочей среды, поршневая и штоковая полости сообщены между собой и с источником рабочей среды через логический элемент ИЛИ,один вход которого сообщен с источникомрабочей среды и поршневой полостью, вто рой вход с источником рабочей среды, а выход с штоковой полостью гидроцилиндра.2. Гидроцилиндр по п. 1, отличающийся тем, что штоковая полость гидроцилиндра сообщена с вторым входом логического элемента ИЛИ каналом, в котором установлен подпорный клапан.Верстка МП КРИЦ Шанин А.Н. , Шевченко А.В. , Семененко М.В. Ответственная за выпуск Фаизова Э.З.
