Способ эксплуатации скважины

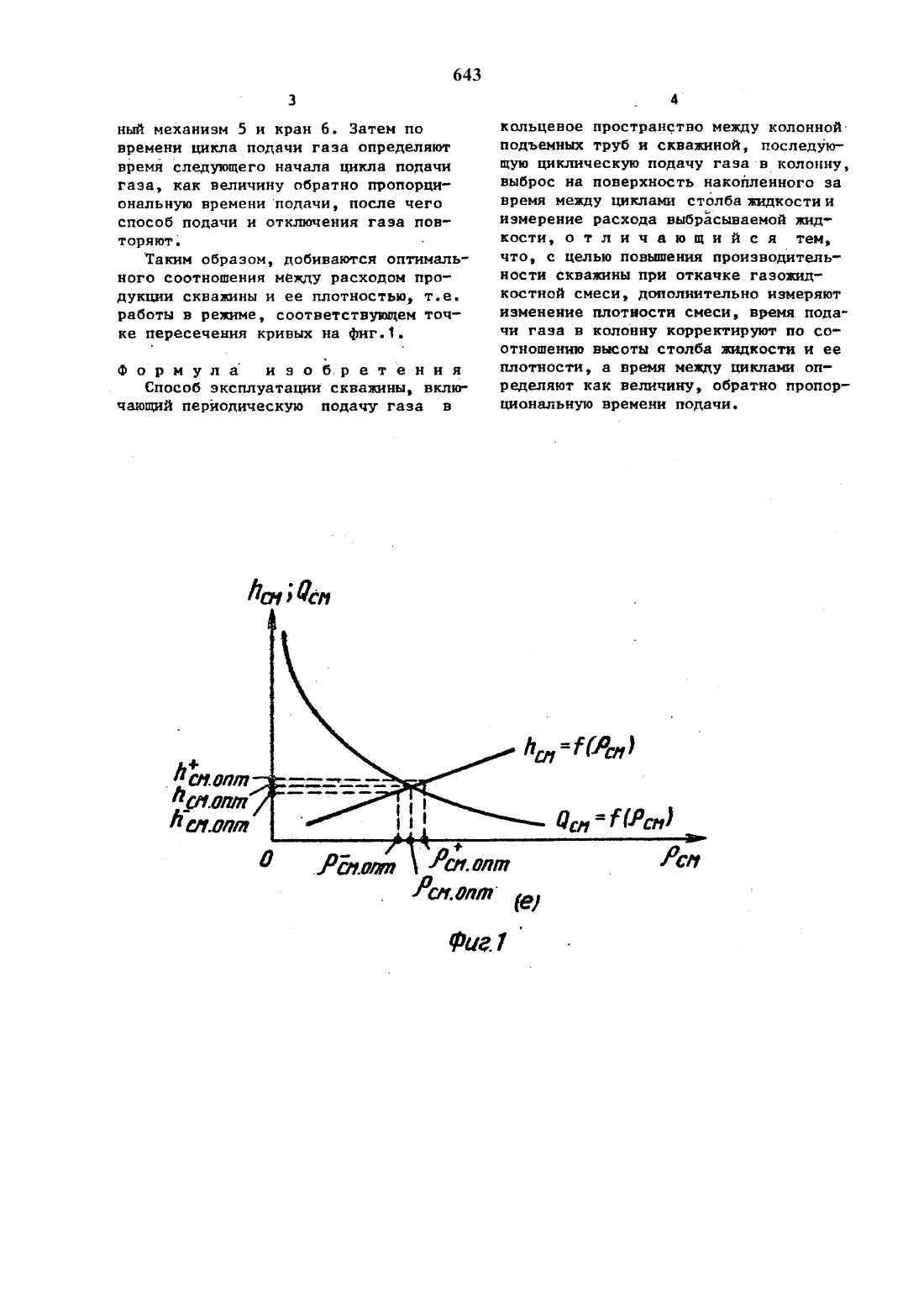

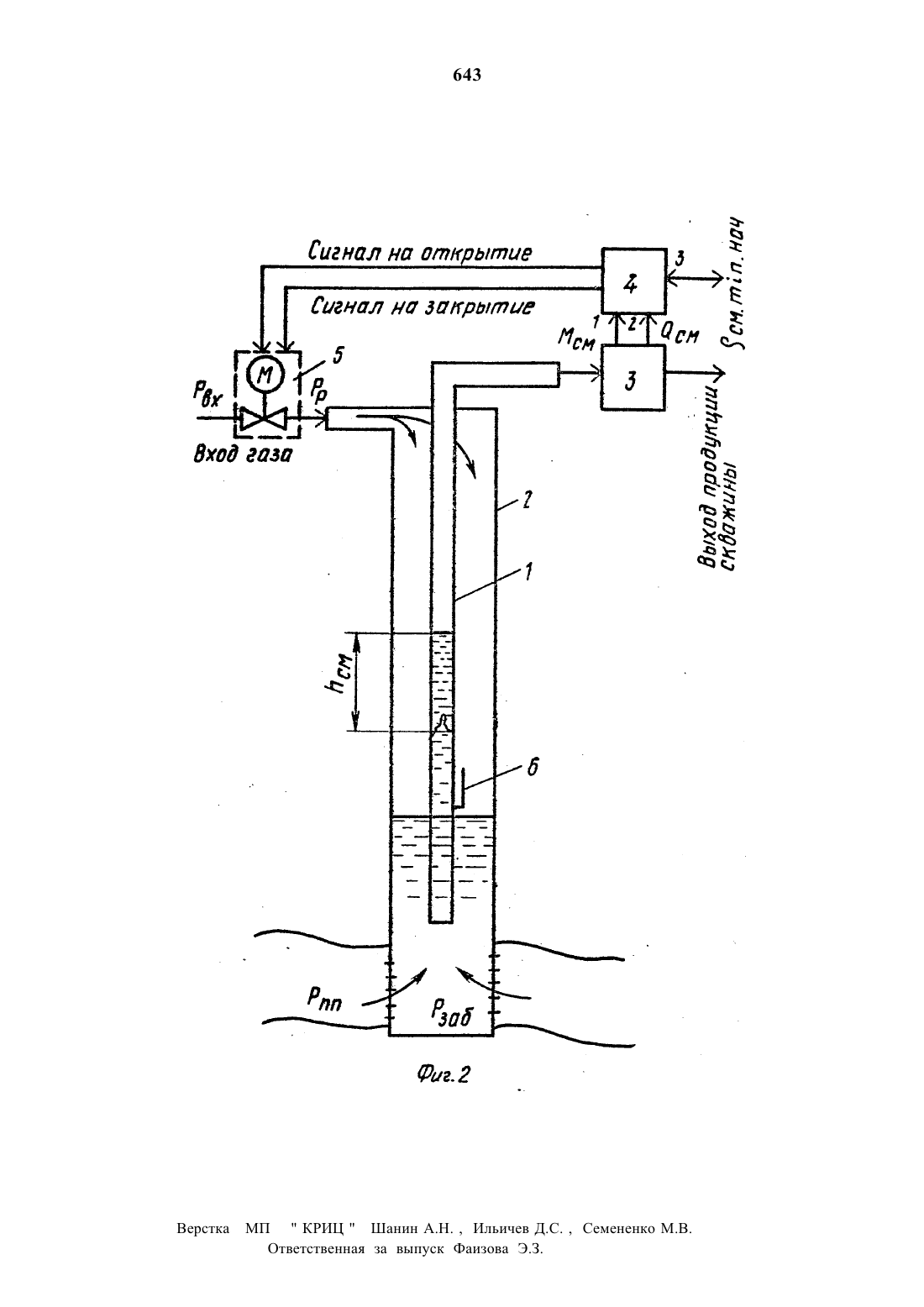

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(56) Авторское свидетельство СССР Р 122944 кл. 04 В 1/18, 1986.(57) Изобретение относится к газлифтной эксплуатации скважин и но жет быть использовано при зксплуИзобретение относится к гидротранспорту в частности к способу газлфтной эксплуатации скважин, и может быть использовано 5 добывающей промышленности и строительстве.Цель изобретения т повышение производительности скважины при откачке гавожидкостнойсреды.р На фиг. 1 показан график изменения высоты столба откачиваемой жид кости и производительности в зависимостн от плотности на фиг.2 схе. на устройства для его реализации.Устройство для реализиации способа содернт колонну 1 подъемных трУб установленных в скважине-2, измеритель 3 расхода выбрасываемой продук ЦНИ СКБЕЖННН И ее ПЛОТНОСТИ, регуля ТОВ 4 ВРЕМЕНИ ПОДЗЧИ газа, ИСПОЛНИатации скважин для перекачивания газоиасыеиной жидкости. Цель изоб ретения повыение производительности при откачке газожипкостной смеси. В кольцевое пространство мепг ду скважиной и колонной подъемных труб подают газ и измеряют массовьй расход и плотность продукции сквани ны. При достижении плотности нмни мального расчетного значения начи нают отсчет времени цикла, а при достижении максимального расчетного значения завершают цикл подачи, причем время между циклами определяют как величину, обратно пропорциональную времени ПОДЗЧИЬ 2 ил.Способ реализуют следУЮЩм образом. В кольцевое пространство между сквапной 2 и колонной 1 подъемны труб подают сжатый воздух, благодаря чему столб Ь (фиг.2) газонасыщенной жидкости увеличивается и ждкость поступает на поверхность, где измеритель 3 определяет расход и текущее значение плотности продукции скважины и передает информацию на регулятор д,которы при плотности, равной и выше мнимальному расчетному значению,начинает отсчет времени подачи газа,а при плотности, меньшей максимального значения, прекращает подачу газа в колонну 1, используя исполнительный механизм 5 и кран 6. Затем по времени цикла подачи газа определяют времн следующего начала цикла подачи газа, как величину обратно пропорциональную времени подачи, после чего способ подачи н отключения газа повторяютТаким образом, добиваются оптимального соотношения между расходом про дУКЦии скважины и ее плотностью, т.е. работы в режиме, соответствующем точке пересечения кривых на фиг.1.чающий периодическую ПОДЗЧУ газа В4. кольцевое пространство между колонной подъемник труб и скважиной последующую циклическую подачу газа в колонну,выброс на поверхность накопленного за юшяжщущтшипшмшшмши измерение расхода выбрсываемой жидкости, о т л н ч а ю щ и й с я тем,что, с целью повышения производительности скважины при откачке газожидкостиой смеси, дополнительно измеряют изменение плотности снеси, время подачи газа в колонну корректируют по соотношению высоты столба жидкости и ее плотности, а время меящу циклам определяют как величину, обратно пропорциональную времени подачи.Ч Сигнал на ат/гытиг . д с Т игнал на закрытие 1 . о Г . 5 см д Физ Ф 1 с 3 Рбх д . яз 5С РЛЛ Верстка МП КРИЦ Шанин А.Н. , ИлЬиЧев Д.С. , Семененко М.В.Ответственная за выпуск Фаизова Э.З.
