Герметизирующая композиция для уплотнения гибкого штока гидроцилиндра

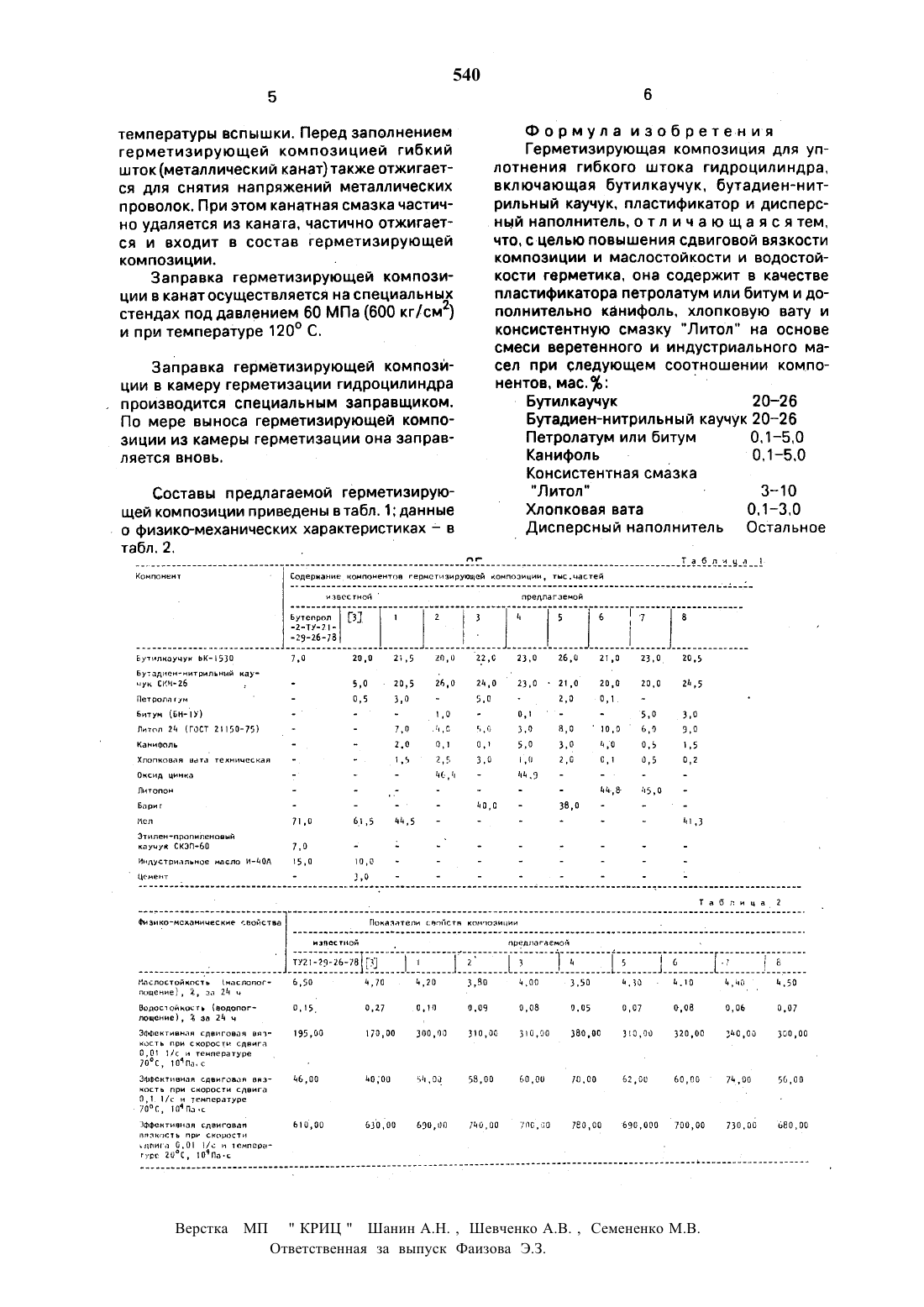

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(73) Управление Помонтажу, демонтажу И ремонту горношахтного оборудования Спецшахтмонтаж2. Авторское свидетельство СССР М 1024493. кл. С 09 К 3/10. 1986.3. Авторское свидетельство СССР Мг 1229217. кл. С 09 К 3/1 О 1986.Изобретение относится к композиционным материалам на основе синтетических каучуков и предназначено для использования в машиностроении. преимущественно в гидроцилиндрах с гибким штоком, для уплотнения гибкого штока от утечек рабочей жидкости.В качестве гибкого штока используют металлический канат. заполненный герметизирующим материалом узел герметизации. предназначенный для уплотнения гибкого штока от утечек рабочей жидкости. представляет собой камеру, заполненную под давлением герметизирующим материалом. уплотняемым. в свою очередь. упругоэластичными втулками. внутри которых проходит сам гибкий шток. причем давление поджатия герметизирующего материала в камере автоматически изменяется в(54) ГЕРМЕТИЗИРУЮЩАЯ КОМПОЗИЦИЯ ДЛЯ УПЛОТНЕНИЯ ГИБКОГО ШТОКА ГИДРОЦИЛИНДРА(57) Изобретение относится к получению герметизирующей композиции. используемой преимущественно в гидроцилиндрах с гибким штоком для уплотнения последнего от утечек рабочей жидкостии позволяет повысить сдвиговую вязкость композиции. масло- и водостойкость герметика. Для этого используют в качестве пластификатора петролатум или битум и дополнительно вводят в композицию канифоль, хлопковую ва У ту и консистентную смазку Литол наоснове смеси веретенного и индустриального масел. Герметизирующая композиция содержит. мас. бутилкаучук 2 О 26 бутадиен-нитрильный каучук 2026 битум или петропатум О.15 О канифоль 015.0 консистентную смазку Литол 3-10 хлопковую вату О,13.0 Дисперсный наполнитель - остальное. 2 табл.зависимости от давления рабочей жидкости в штоковой полости гидроцилиндра. В качестве рабочей жидкости применя ют водоэмульсионные гидравлические жидкости типа масло в воде Аквол. ВНИИНП-1 17 и др. Герметизирующий материал должен обладать высокими физико-механическими параметрами в диапазоне рабочих температур эксплуатации гидроцилиндра (57 О С) сдвиговой вязкостью. прочностью на разрыв. относительным удлинением теплостойкостью. адгезией к металлу, водо- и маслостойкостью, а также когеэионным разрушением. Герметизирующий материал должен быть нетвердеющим и обладать возможностью самослипания (восстановлением сплошности) при появлении разрывов и трещин в процессе деформации каната.Известен невысыхающий строительный профильный герметик Бутзпрол-Т. содержащий этилен-пропиленовый каучук. бутилкаучук, индустриальное масло и наполнитель (мел) 1. Этот герметик неустойчив в среде водомасляной эмульсии из-за высокой степени набухания и деструкции каучуковой фазы, а также имеет неудовлетворительные вязкостно-температурные характеристики. вследствие чего, при использовании его в гидроцилиндрах с гибким штоком. низки надежность и долговечность гидроцилиндра из-за вероятности разгерметизации гибкого штока (выноса герметика из каната) и утечек рабочей жидкости.Известен также герметик-расплав на основе бутилкаучука. характеризующийся повышенной теплостойкостью. водостойкостью 2. Однако он не обладает достаточными маспостойкостью и сдвитговой вязкостью и является вулканизирующимся, что не позволяет использовать его для герметизации ГИОКОГО ШТОКЗ гидроцилиндра ИЗтЗЗ НЕВОСстановления оплошности герметика в случае его повреждения при механических деформациях, Наиболее близкой к изобретению по составу и достигаемому является герметизирутющая композиция следующего состава,Бутилкаучук или высоко молекулярный полиизобутилен 5-20Мел или известняк Остальное 3Однако эта герметизирующая композиция также не обладает достаточными маслостойкостью, водостойкостью и сдвиговой вязкостью. дЦелью изобретения является увеличение надежности и долговечности гидроцилиндра с гибким штоком путем повышения маслостойкости. водостойкости и сдвиговой вязкости герметизирующей композиции для уплотнения гибкого штока от утечек рабочей жидкости.Поставленная цель достигается тем, что герметизирующая композиция, включающая бутилкаучук. бутадиен-нитрильный каучук, пластификатор и дисперсный наполнитель, содержит в качестве пластификатора петролатум или битум и дополни чтепьно канифоль. хлопковую вату иконсистентную смазку Литол на основе смеси веретенногои индустриального масел при следующем соотношении компонентов. мас.Петролатум или битум 0,15,О Канифоль у О,15,0 Консистентная смазкаЛ итол 3-10 Хлопковая вата О 13,О Дисперсный наполнитель Осталь ноеТакое количественное и качественное соотношение компонентов обеспечивает при сохранении нетвердения одновременное повышение водо- маслостойкости и сдвиговой вязкости композиции и, как следствие. увеличение надежности и долговечности уплотнения и гидроцилиндра с гибким штоком.Повышенное количественное и равновесное по массе содержание каучуков придает композиции высокую механическую прочность, эластичность, увеличивает ее сдвиговую вязкость, маслостойкость и водостойкость. Введение канифоли, хлопковой ваты и консистентной смазки ведет к повышению сдвиговой вязкости. клейкости, механической прочности и водостойкости. Петролатум или битум используют в качестве пластификатора. Технологические и физико-механические свойства композиции, например, адгезил, когезия, коэффициент трения, могут регулироваться также типом и дисперсностью вводимого в нее наполнителя.Композицию готовят следующим образом. На смесительные вальцы подают каучук и вальцуют на малых зазорах. После этого на вальцы добавляют канифоль. битум (петролатум) и ведут смешение до полной гомогенизации. После получения однородной массы вводят 1/3 дисперсного наполнителя на валу с 1/3 консистентной смазки. Смешение продолжают в течение 30 мин. затем подают оставшийся наполнитель, консистентную смазку и ведут смешение до получения однородной массы.Компоненты смешивают при б 080 С. Композицию можно изготавливатьв 2-06 разном смесителе, фВ рецептуру герметизирующей композиции допускается вместо канифоли с битумом (или петролатумом) включать канатную смазку марок 39 у, Торсиол 35. Торсиол 55. содержащую все вышеперечисленные компоненты. Для удаления из канатнойсмазки летучего органического растворителя (перхлорвинила) она предварительно отжигается при температуре нижетемпературы вспышки. Перед заполнением герметизирующей композицией гибкий шток (металлический канат) также отжигается для снятия напряжений металлических проволок. При этом канатная смазка частично удаляется из каната, частично отжигается и входит в состав герметизирующей композиции.Заправка герметизирующей композиции в канат осуществляется на специальных стендах под давлением 60 МПа (600 кг/см 2) и при температуре 120 С.Заправка герметизирующей композиции в камеру герметизации гидроцилиндра производится специальным заправщиком. По мере выноса герметизирующей композиции из камеры герметизации она заправляется вновь.Составы предлагаемой герметизирующей композиции приведены втабл. 1 данныеГерметизирующая композиция для уплотнения гибкого штока гидроцилиндра,включающая бутилкаучук, бутадиен-нитрильный каучук, пластификатор и дисперсный наполнитель. о тл и ч а ю щ а я с я тем,что. с-целью повышения сдвиговой вязкости композиции и маслостойкости и водостойкости герметика, она содержит в качестве пластификатора петролатум или битум и дополнительно канифоль, хлопковую вату и консистентную смазку Литоп на основе смеси веретенного и индустриального масел при следующем соотношении компонентов, мас.Петролатум или битум 0,15.0 Канифоль 1 0.15.0 Консистентная смазкаСодержание компонентов гермсгизирукщей композиции, тыс.частейБу 7 аднеи- нит рояльный каучук 12100 26(детективная сдаиговая вяткость при скорости сдвига 0,01 Нс 11 температуреЭффективная сдвиговпя вязкость при скорости сдвига 0,1 1/с н температуре 70, шла-сЭффективная сдвиговап ппзкппть при скорости ьппита 0,01 1/с и темперагурс 10 с, шла-сОтветственная за выпуск Фаизова Э.З.
