Битумно-каучуковая мастика

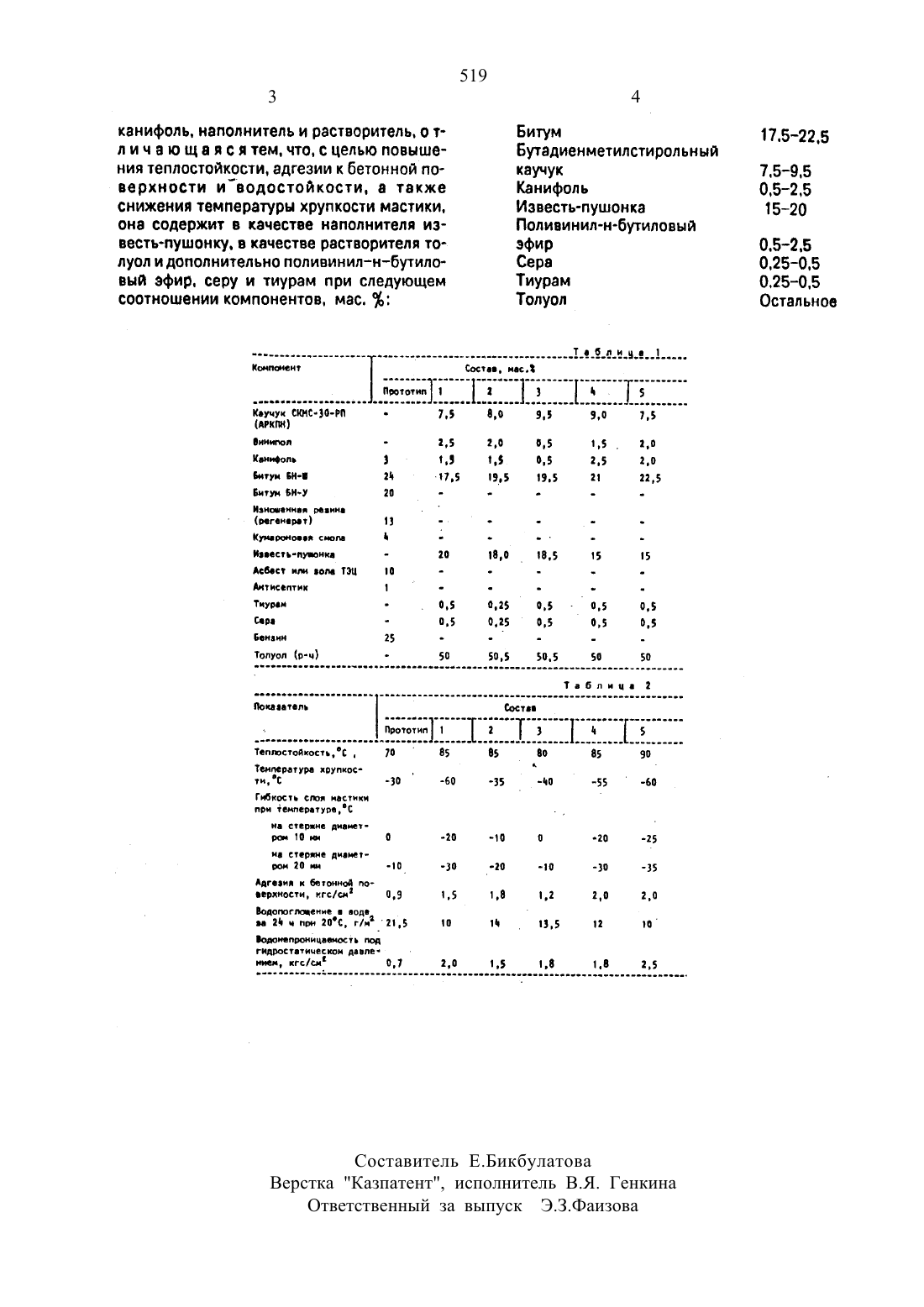

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАНматериалам и может быть использовано вИзобретение относится к строительным материалам и может быть использовано в качестве кровельных материалов и гидроизоляции оснований, фундаментов и подземных сооружений.Цель изобретения повышение теплостойкости. адгезии к бетонной поверхности и водостойкости. а также снижение температуры хрупкости мастики.Композицию готовят следующим образом. В смеситель типа ЭЛ-100 подают каучук(АРКПН). попивинил-н-бутиловьлй эфир-винипол. битум. 1.2 частьпушонки. смешивают при температуре от 20 до бОС в течение 40 мин. затем вводят канифоль. 1.2 частькачестве кровельных материалов и гидроизоляции оснований. фундаментов и подземных сооружений. Цель изобретения повышение теплостойкости. адгезии кбетонной поверхности и водостойкости. а также снижение температуры хрупкости мастики. Битумно-каучуковая мастика содержит. мас. битум 17522.2 бутадиенметилстирольный каучук 75-95 канифоль 05-25 известьпушонка 1520 поливинилн-бутиповый эфир О,52.5 сера 0.250.5 тиурам 0.25 О 5 и толуол-остального, ч Теплостойкость мастики 8 О 9 ОС. температура хрупкости (-35)(-60)С. адгезия к бетонной поверхности 1.22.О кгс/см 2 водопоглощение за 24 ч при 20 С 10-13.5 г/м 2. водонепроницаемость 1.52.5 кгс/см 2. 2 табл.шивают в течение 30 мин. затем вводят серу. тиурам и остальную часть растворителя и перемешивают до получения однообразнойГотовят пять смесей компонентов. которые приведены в табл.1.В табл.2 представлены результаты испытаний указанных составов.Описываемая композиция имеет повышенную адгезию к бетонной смеси. морозоустойчивость, теплостойкость и незначительное водопоглощение.Формула изобретения Битумно-каучуковая мастика для гидро ИЗОЛЯЦИИ И герметизации. ВКПЮЧЭЮЩЭЯ битум. бутадиенметилстиропьный каучук.канифоль. наполнитель и растворитель. о тл и ч а во щ а я с я тем, что. с целью повышения теплостойкости. адгезии к бетонной поверхности иводостой кости. а также снижения температуры хрупкости мастики. она содержит в качестве наполнителя известь-пушинку. в качестве растворителя толуол и дополнительно поливинил-н-бутилопни эфир. серу и тиурам при следующем соотношении компонентов, мас. Ъконтинент прототип Каучук СКНС-ЗО-РП (МКМ) Википсп - 1.5 2,0 0,5 1,5 2,0 Кантом 3 1. 1,5 0,5 2,5 2,0 Бит вн-п 2- 7.5 13,5 19.5 и 22,5 Битум ьи-у 20 - - о - Няни-мни родин(Минет) 1 - о - кислотами сном И - - . . Известь-пупсика - 20 15,0 18,5 15 15 Асбест им пом 101.1 10 - - - . . Антисептик - . . . . 7111195 0.5 5 0.5 0.5 0.5 1119 - 0.5 0,25 0,5 0,5 0,5 Бонна 25 - - 7 - - . опуол (от) - 50 50.5 50.5 50 50 Т а 6 л и и и 2 Покинет. сое-щ прототип 1 Т 2 3 Гпг-Г-ЩШТвптствпкостмч . 70 85 05 00 85 90 и Температура црупкос- м -зо -ьо 45 до -55 с -во Гибкость слоя мастики при теиперстуое,сна стержне димет рои 20 ни -1 о по -2 о -ш -зо -35 Адгезия к богемной поверхности, иге/си 11,9 1,5 1,3 1,2 2,0 2,0 Болота-падение п под и 110 и при 2 ос г/н 21,5 то и 13,5 п то Бодотпооййцаеиость под гидрцстнтичесюон пили жи. иге/ш 0,1 2,0 1,5 1,0 1,5 2,5Составитель Е.Бикбулатова Верстка Казпатент, Исполнитель В.Я. ГеНкИНа Ответственный за выпуск Э.3.ФаИзова
