Устройство для обеззараживания и обессоливания воды

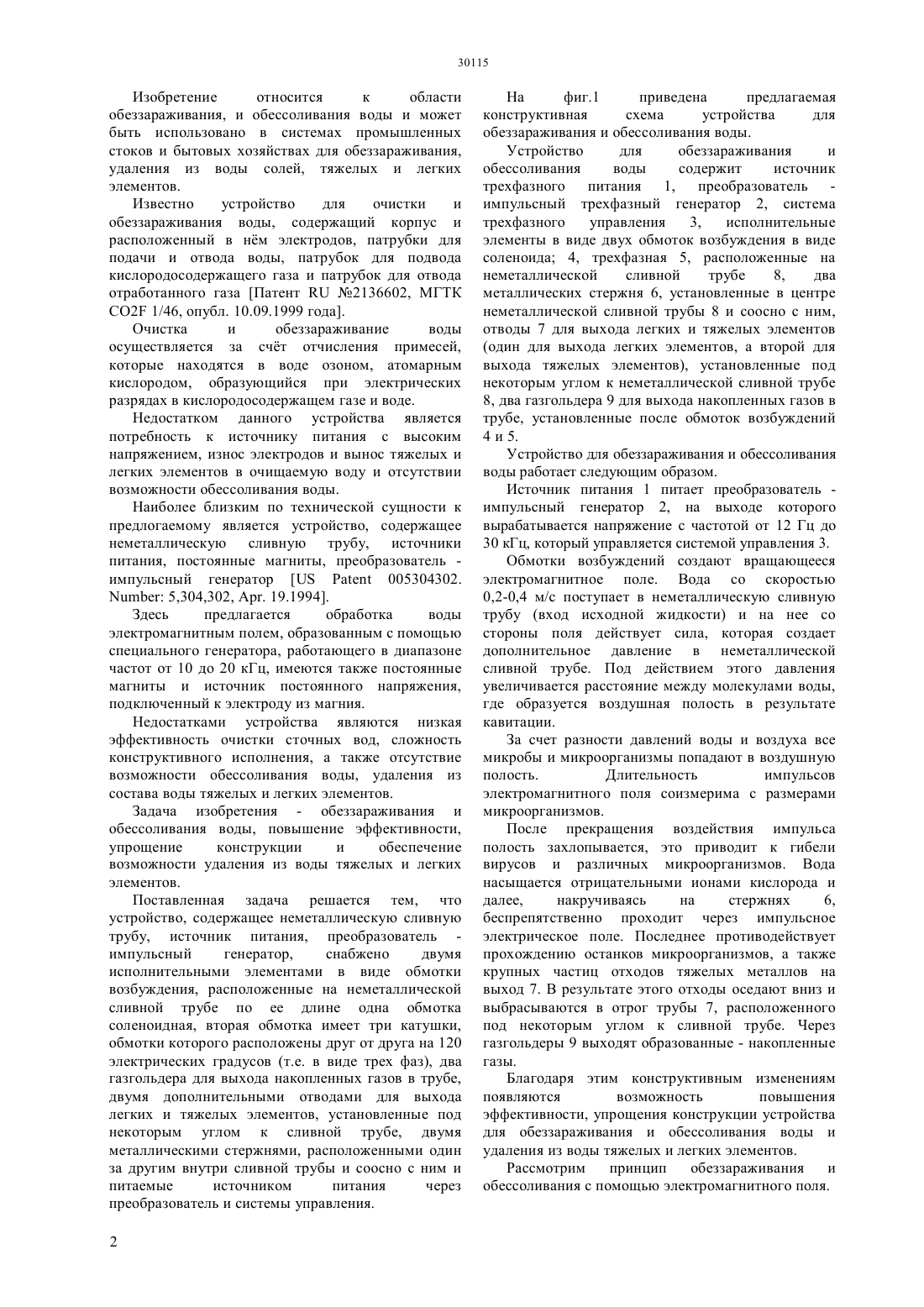

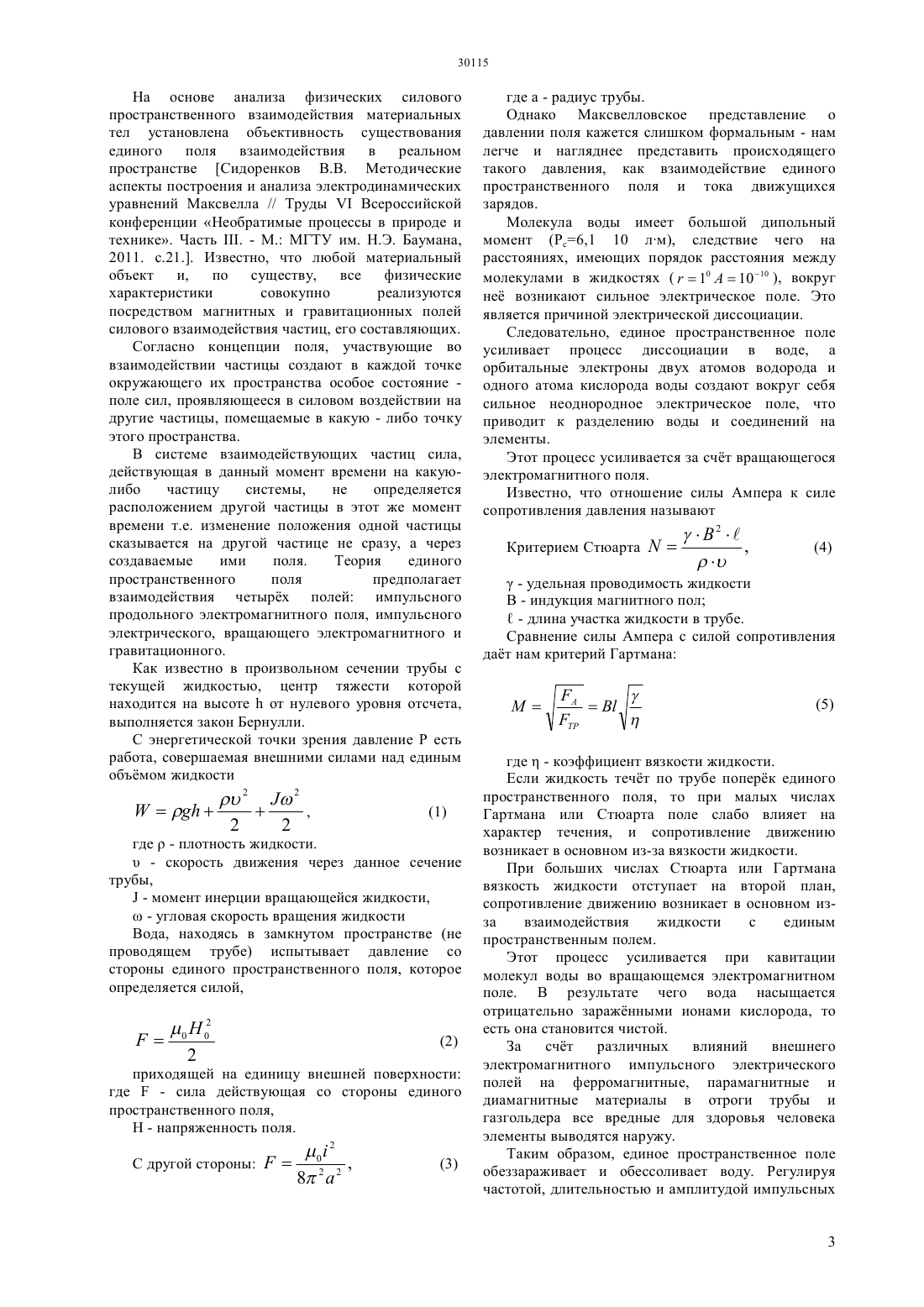

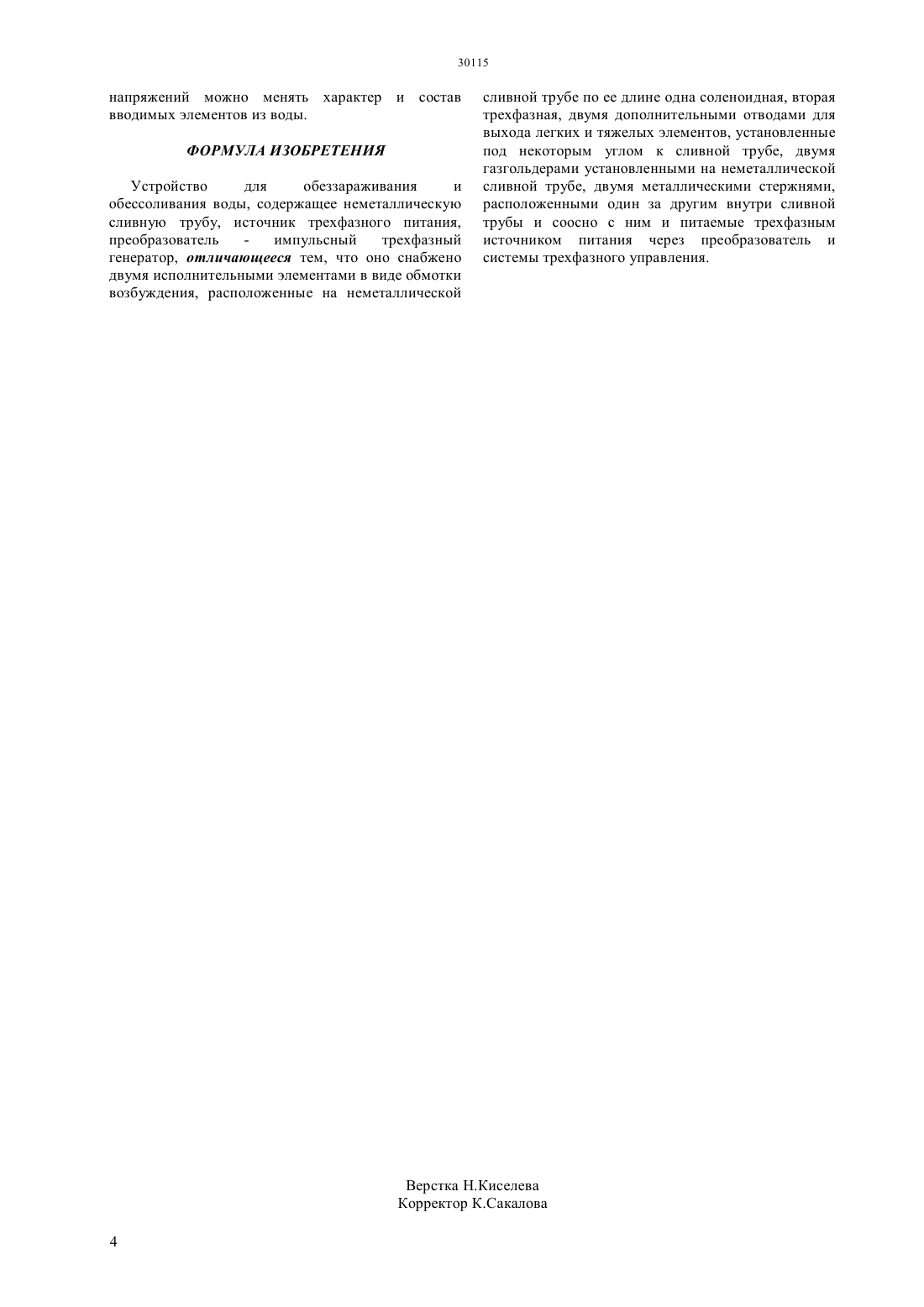

(51) 02 1/46 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Сущность изобретения поставленная задача решается тем, что устройство, содержащее неметаллическую сливную трубу,источник трехфазного питания,преобразователь импульсный трехфазный генератор, снабжено двумя исполнительными элементами в виде обмотки возбуждения, расположенные на неметаллической сливной трубе по ее длине, одна соленоидная,вторая трехфазная, с двумя дополнительными отводами для выхода легких и тяжелых элементов,установленные под углом к сливной трубе, один для выхода легких элементов, второй для выхода тяжелых элементов, два газгольдера установленные на неметаллической сливной трубе для выхода накопленного газа,двумя металлическими стержнями, расположенными внутри сливной трубы соосно с ним и питаемые через трехфазный источник питания, преобразователь и системой трехфазного управления.(72) Колесников Игорь КонстантиновичНабиев Марат НабиевичКурбанов Жонибек Файзуллаевич Нурматов Атхамжон ХайдаровичРахманов Юлдаш Темирович Беркинов Ардак КусаиновичНабиев Олжас МаратовичНиколин Александр Вальдемарович(54) УСТРОЙСТВО ДЛЯ ОБЕЗЗАРАЖИВАНИЯ И ОБЕССОЛИВАНИЯ ВОДЫ(57) Использование в системах промышленных стоков и бытовых хозяйствах. Задача обеззараживания и обессоливания воды,повышение эффективности, упрощение конструкции устройства, обеспечение возможности удаления из воды тяжелых и легких элементов. Изобретение относится к области обеззараживания, и обессоливания воды и может быть использовано в системах промышленных стоков и бытовых хозяйствах для обеззараживания,удаления из воды солей, тяжелых и легких элементов. Известно устройство для очистки и обеззараживания воды, содержащий корпус и расположенный в нм электродов, патрубки для подачи и отвода воды, патрубок для подвода кислородосодержащего газа и патрубок для отвода отработанного газа Патент 2136602, МГТК СО 2 1/46, опубл. 10.09.1999 года. Очистка и обеззараживание воды осуществляется за счт отчисления примесей,которые находятся в воде озоном, атомарным кислородом, образующийся при электрических разрядах в кислородосодержащем газе и воде. Недостатком данного устройства является потребность к источнику питания с высоким напряжением, износ электродов и вынос тяжелых и легких элементов в очищаемую воду и отсутствии возможности обессоливания воды. Наиболее близким по технической сущности к предлогаемому является устройство, содержащее неметаллическую сливную трубу, источники питания, постоянные магниты, преобразователь импульсный генератор 005304302.5,304,302, . 19.1994. Здесь предлагается обработка воды электромагнитным полем, образованным с помощью специального генератора, работающего в диапазоне частот от 10 до 20 кГц, имеются также постоянные магниты и источник постоянного напряжения,подключенный к электроду из магния. Недостатками устройства являются низкая эффективность очистки сточных вод, сложность конструктивного исполнения, а также отсутствие возможности обессоливания воды, удаления из состава воды тяжелых и легких элементов. Задача изобретения - обеззараживания и обессоливания воды, повышение эффективности,упрощение конструкции и обеспечение возможности удаления из воды тяжелых и легких элементов. Поставленная задача решается тем, что устройство, содержащее неметаллическую сливную трубу, источник питания, преобразователь импульсный генератор,снабжено двумя исполнительными элементами в виде обмотки возбуждения, расположенные на неметаллической сливной трубе по ее длине одна обмотка соленоидная, вторая обмотка имеет три катушки,обмотки которого расположены друг от друга на 120 электрических градусов (т.е. в виде трех фаз), два газгольдера для выхода накопленных газов в трубе,двумя дополнительными отводами для выхода легких и тяжелых элементов, установленные под некоторым углом к сливной трубе, двумя металлическими стержнями, расположенными один за другим внутри сливной трубы и соосно с ним и питаемые источником питания через преобразователь и системы управления. 2 На фиг.1 приведена предлагаемая конструктивная схема устройства для обеззараживания и обессоливания воды. Устройство для обеззараживания и обессоливания воды содержит источник трехфазного питания 1, преобразователь импульсный трехфазный генератор 2, система трехфазного управления 3,исполнительные элементы в виде двух обмоток возбуждения в виде соленоида 4, трехфазная 5, расположенные на неметаллической сливной трубе 8,два металлических стержня 6, установленные в центре неметаллической сливной трубы 8 и соосно с ним,отводы 7 для выхода легких и тяжелых элементов(один для выхода легких элементов, а второй для выхода тяжелых элементов), установленные под некоторым углом к неметаллической сливной трубе 8, два газгольдера 9 для выхода накопленных газов в трубе, установленные после обмоток возбуждений 4 и 5. Устройство для обеззараживания и обессоливания воды работает следующим образом. Источник питания 1 питает преобразователь импульсный генератор 2, на выходе которого вырабатывается напряжение с частотой от 12 Гц до 30 кГц, который управляется системой управления 3. Обмотки возбуждений создают вращающееся электромагнитное поле. Вода со скоростью 0,2-0,4 м/с поступает в неметаллическую сливную трубу (вход исходной жидкости) и на нее со стороны поля действует сила, которая создает дополнительное давление в неметаллической сливной трубе. Под действием этого давления увеличивается расстояние между молекулами воды,где образуется воздушная полость в результате кавитации. За счет разности давлений воды и воздуха все микробы и микроорганизмы попадают в воздушную полость. Длительность импульсов электромагнитного поля соизмерима с размерами микроорганизмов. После прекращения воздействия импульса полость захлопывается, это приводит к гибели вирусов и различных микроорганизмов. Вода насыщается отрицательными ионами кислорода и далее,накручиваясь на стержнях 6,беспрепятственно проходит через импульсное электрическое поле. Последнее противодействует прохождению останков микроорганизмов, а также крупных частиц отходов тяжелых металлов на выход 7. В результате этого отходы оседают вниз и выбрасываются в отрог трубы 7, расположенного под некоторым углом к сливной трубе. Через газгольдеры 9 выходят образованные - накопленные газы. Благодаря этим конструктивным изменениям появляются возможность повышения эффективности, упрощения конструкции устройства для обеззараживания и обессоливания воды и удаления из воды тяжелых и легких элементов. Рассмотрим принцип обеззараживания и обессоливания с помощью электромагнитного поля. На основе анализа физических силового пространственного взаимодействия материальных тел установлена объективность существования единого поля взаимодействия в реальном пространстве Сидоренков В.В. Методические аспекты построения и анализа электродинамических уравнений Максвелла // ТрудыВсероссийской конференции Необратимые процессы в природе и технике. Часть . - М. МГТУ им. Н.Э. Баумана,2011. .21 Известно, что любой материальный объект и, по существу, все физические характеристики совокупно реализуются посредством магнитных и гравитационных полей силового взаимодействия частиц, его составляющих. Согласно концепции поля, участвующие во взаимодействии частицы создают в каждой точке окружающего их пространства особое состояние поле сил, проявляющееся в силовом воздействии на другие частицы, помещаемые в какую - либо точку этого пространства. В системе взаимодействующих частиц сила,действующая в данный момент времени на какуюлибо частицу системы,не определяется расположением другой частицы в этот же момент времени т.е. изменение положения одной частицы сказывается на другой частице не сразу, а через создаваемые ими поля. Теория единого пространственного поля предполагает взаимодействия четырх полей импульсного продольного электромагнитного поля, импульсного электрического, вращающего электромагнитного и гравитационного. Как известно в произвольном сечении трубы с текущей жидкостью, центр тяжести которой находится на высотеот нулевого уровня отсчета,выполняется закон Бернулли. С энергетической точки зрения давление Р есть работа, совершаемая внешними силами над единым объмом жидкости где- плотность жидкости.- скорость движения через данное сечение трубы, - момент инерции вращающейся жидкости, - угловая скорость вращения жидкости Вода, находясь в замкнутом пространстве (не проводящем трубе) испытывает давление со стороны единого пространственного поля, которое определяется силой,приходящей на единицу внешней поверхности где- сила действующая со стороны единого пространственного поля,Н - напряженность поля. С другой стороны где а - радиус трубы. Однако Максвелловское представление о давлении поля кажется слишком формальным - нам легче и нагляднее представить происходящего такого давления, как взаимодействие единого пространственного поля и тока движущихся зарядов. Молекула воды имеет большой дипольный момент (6,1 10 лм), следствие чего на расстояниях, имеющих порядок расстояния между молекулами в жидкостях (1010 10 ), вокруг не возникают сильное электрическое поле. Это является причиной электрической диссоциации. Следовательно, единое пространственное поле усиливает процесс диссоциации в воде, а орбитальные электроны двух атомов водорода и одного атома кислорода воды создают вокруг себя сильное неоднородное электрическое поле, что приводит к разделению воды и соединений на элементы. Этот процесс усиливается за счт вращающегося электромагнитного поля. Известно, что отношение силы Ампера к силе сопротивления давления называют- удельная проводимость жидкости В - индукция магнитного пол- длина участка жидкости в трубе. Сравнение силы Ампера с силой сопротивления дат нам критерий Гартмана где- коэффициент вязкости жидкости. Если жидкость течт по трубе поперк единого пространственного поля, то при малых числах Гартмана или Стюарта поле слабо влияет на характер течения, и сопротивление движению возникает в основном из-за вязкости жидкости. При больших числах Стюарта или Гартмана вязкость жидкости отступает на второй план,сопротивление движению возникает в основном изза взаимодействия жидкости с единым пространственным полем. Этот процесс усиливается при кавитации молекул воды во вращающемся электромагнитном поле. В результате чего вода насыщается отрицательно заражнными ионами кислорода, то есть она становится чистой. За счт различных влияний внешнего электромагнитного импульсного электрического полей на ферромагнитные, парамагнитные и диамагнитные материалы в отроги трубы и газгольдера все вредные для здоровья человека элементы выводятся наружу. Таким образом, единое пространственное поле обеззараживает и обессоливает воду. Регулируя частотой, длительностью и амплитудой импульсных 3 напряжений можно менять характер и состав вводимых элементов из воды. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для обеззараживания и обессоливания воды, содержащее неметаллическую сливную трубу, источник трехфазного питания,преобразователь импульсный трехфазный генератор, отличающееся тем, что оно снабжено двумя исполнительными элементами в виде обмотки возбуждения, расположенные на неметаллической сливной трубе по ее длине одна соленоидная, вторая трехфазная, двумя дополнительными отводами для выхода легких и тяжелых элементов, установленные под некоторым углом к сливной трубе, двумя газгольдерами установленными на неметаллической сливной трубе, двумя металлическими стержнями,расположенными один за другим внутри сливной трубы и соосно с ним и питаемые трехфазным источником питания через преобразователь и системы трехфазного управления.
