Запорно-пломбировочное устройство

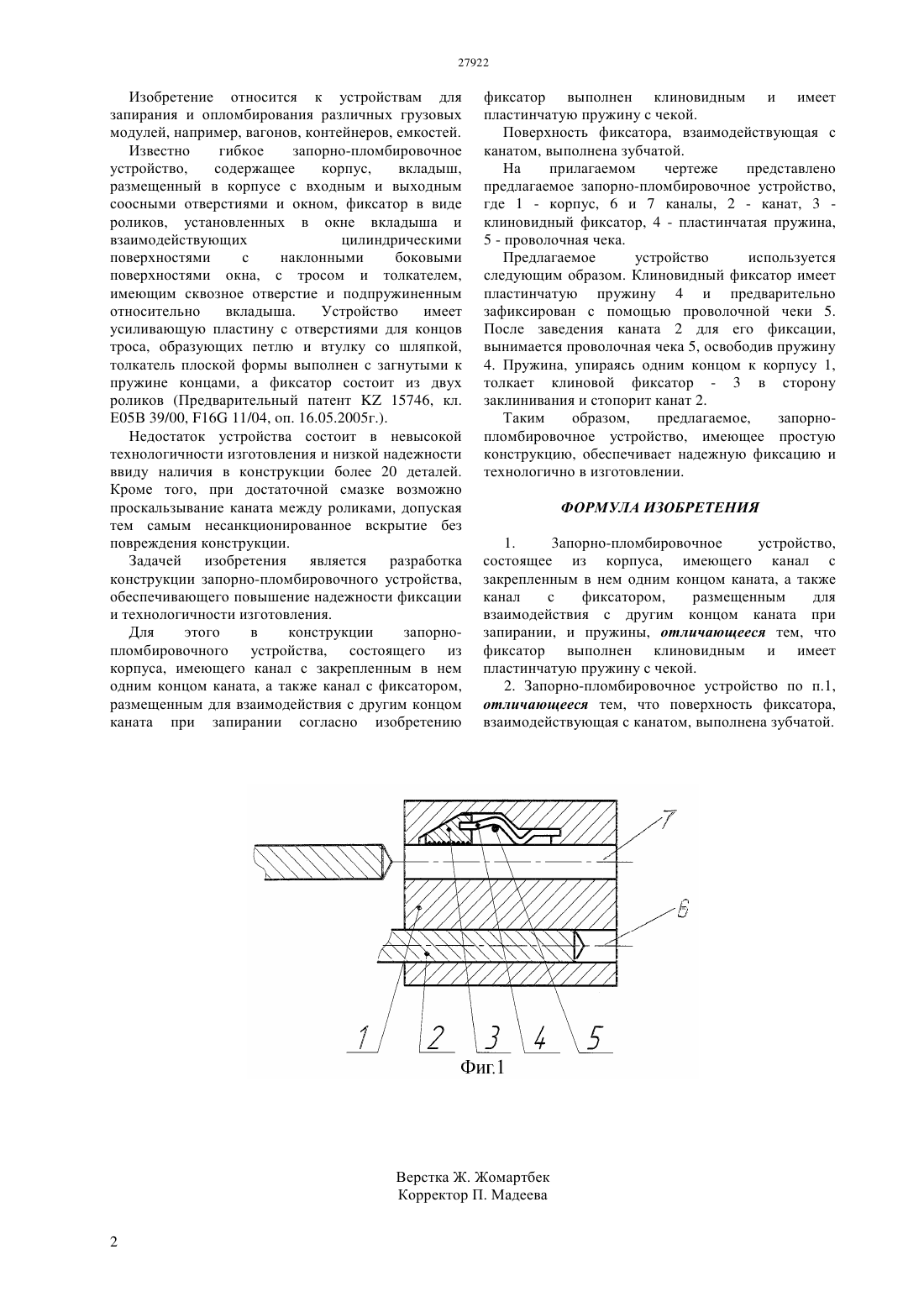

(51) 05 39/00 (2006.01) 16 11/04 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ закрепленным в нем одним концом каната, а также канал с фиксатором,размещенным для взаимодействия с другим концом каната при запирании,причем фиксатор выполнен клиновидным и имеет пластинчатую пружину с чекой. Поверхность фиксатора, взаимодействующая с канатом, выполнена зубчатой. Предлагаемое запорно-пломбировочное устройство имеет простую конструкцию,обеспечивает надежную фиксацию и технологично в изготовлении.(73) Товарищество с ограниченной ответственностью Массагет плюс(57) Изобретение относится к устройствам для запирания и опломбирования различных грузовых модулей, например, вагонов, контейнеров, емкостей. Конструкция запорно-пломбировочного устройства состоит из корпуса, имеющего канал с Изобретение относится к устройствам для запирания и опломбирования различных грузовых модулей, например, вагонов, контейнеров, емкостей. Известно гибкое запорно-пломбировочное устройство,содержащее корпус,вкладыш,размещенный в корпусе с входным и выходным соосными отверстиями и окном, фиксатор в виде роликов, установленных в окне вкладыша и взаимодействующих цилиндрическими поверхностями с наклонными боковыми поверхностями окна, с тросом и толкателем,имеющим сквозное отверстие и подпружиненным относительно вкладыша. Устройство имеет усиливающую пластину с отверстиями для концов троса, образующих петлю и втулку со шляпкой,толкатель плоской формы выполнен с загнутыми к пружине концами, а фиксатор состоит из двух роликов (Предварительный патент 15746, кл. Е 05 В 39/00, 16 11/04, п. 16.05.2005 г.). Недостаток устройства состоит в невысокой технологичности изготовления и низкой надежности ввиду наличия в конструкции более 20 деталей. Кроме того, при достаточной смазке возможно проскальзывание каната между роликами, допуская тем самым несанкционированное вскрытие без повреждения конструкции. Задачей изобретения является разработка конструкции запорно-пломбировочного устройства,обеспечивающего повышение надежности фиксации и технологичности изготовления. Для этого в конструкции запорнопломбировочного устройства, состоящего из корпуса, имеющего канал с закрепленным в нем одним концом каната, а также канал с фиксатором,размещенным для взаимодействия с другим концом каната при запирании согласно изобретению фиксатор выполнен клиновидным и имеет пластинчатую пружину с чекой. Поверхность фиксатора, взаимодействующая с канатом, выполнена зубчатой. На прилагаемом чертеже представлено предлагаемое запорно-пломбировочное устройство,где 1 - корпус, 6 и 7 каналы, 2 - канат, 3 клиновидный фиксатор, 4 - пластинчатая пружина,5 - проволочная чека. Предлагаемое устройство используется следующим образом. Клиновидный фиксатор имеет пластинчатую пружину 4 и предварительно зафиксирован с помощью проволочной чеки 5. После заведения каната 2 для его фиксации,вынимается проволочная чека 5, освободив пружину 4. Пружина, упираясь одним концом к корпусу 1,толкает клиновой фиксатор - 3 в сторону заклинивания и стопорит канат 2. Таким образом,предлагаемое,запорнопломбировочное устройство, имеющее простую конструкцию, обеспечивает надежную фиксацию и технологично в изготовлении. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. 3 апорно-пломбировочное устройство,состоящее из корпуса, имеющего канал с закрепленным в нем одним концом каната, а также канал с фиксатором,размещенным для взаимодействия с другим концом каната при запирании, и пружины, отличающееся тем, что фиксатор выполнен клиновидным и имеет пластинчатую пружину с чекой. 2. Запорно-пломбировочное устройство по п.1,отличающееся тем, что поверхность фиксатора,взаимодействующая с канатом, выполнена зубчатой.
