Запорно-пломбировочное устройство

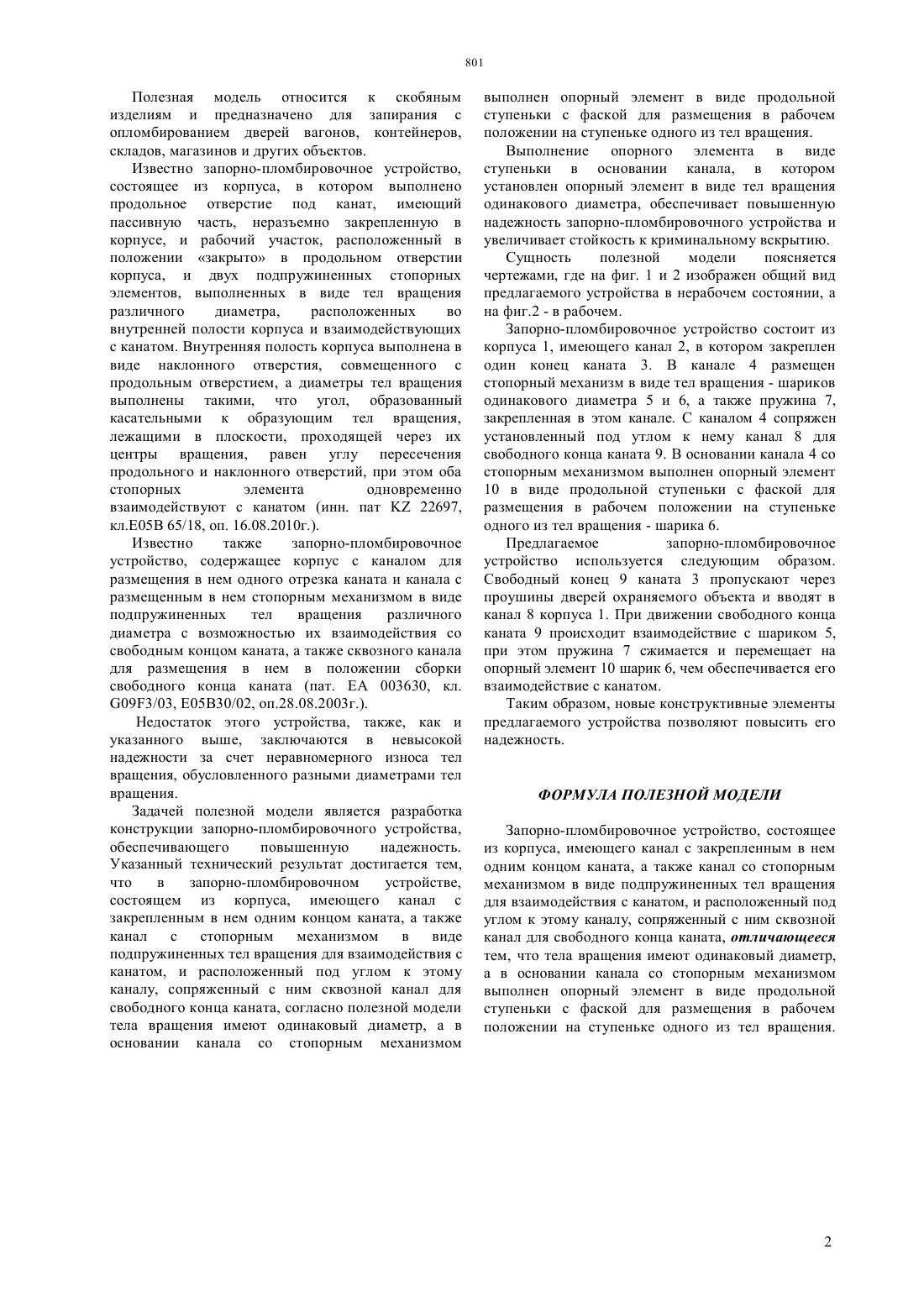

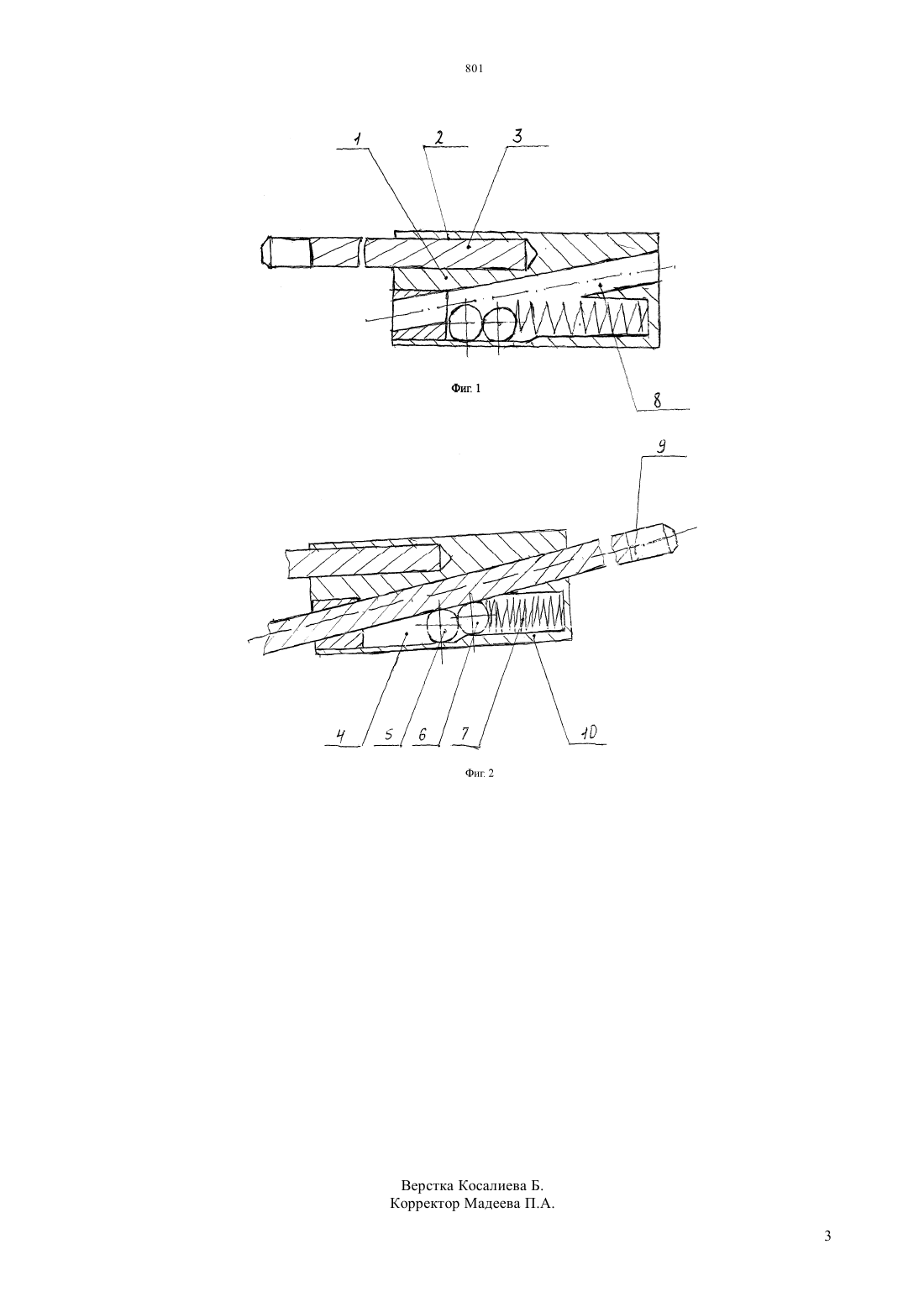

(51) 05 39/02 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ одним концом каната, а также канал со стопорным механизмом в виде подпружиненных тел вращения для взаимодействия с канатом, а также расположенный под углом к этому каналу,сопряженный с ним сквозной канал для свободного конца каната. Тела вращения имеют одинаковый диаметр, а в основании канала со стопорным механизмом выполнен опорный элемент в виде продольной ступеньки с фаской для размещения в рабочем положении на ступеньке одного из тел вращения. Предложенное техническое решение обеспечивает повышение надежности.(57) Полезная модель относится к скобяным изделиям и предназначено для запирания с опломбированием дверей вагонов, контейнеров,складов, магазинов и других объектов. Запорно-пломбировочное устройство состоит из корпуса, имеющего канал с закрепленным в нем Полезная модель относится к скобяным изделиям и предназначено для запирания с опломбированием дверей вагонов, контейнеров,складов, магазинов и других объектов. Известно запорно-пломбировочное устройство,состоящее из корпуса, в котором выполнено продольное отверстие под канат, имеющий пассивную часть, неразъемно закрепленную в корпусе, и рабочий участок, расположенный в положении закрыто в продольном отверстии корпуса, и двух подпружиненных стопорных элементов, выполненных в виде тел вращения различного диаметра,расположенных во внутренней полости корпуса и взаимодействующих с канатом. Внутренняя полость корпуса выполнена в виде наклонного отверстия, совмещенного с продольным отверстием, а диаметры тел вращения выполнены такими, что угол, образованный касательными к образующим тел вращения,лежащими в плоскости, проходящей через их центры вращения, равен углу пересечения продольного и наклонного отверстий, при этом оба стопорных элемента одновременно взаимодействуют с канатом (инн. пат 22697,кл.Е 05 В 65/18, оп. 16.08.2010 г.). Известно также запорно-пломбировочное устройство, содержащее корпус с каналом для размещения в нем одного отрезка каната и канала с размещенным в нем стопорным механизмом в виде подпружиненных тел вращения различного диаметра с возможностью их взаимодействия со свободным концом каната, а также сквозного канала для размещения в нем в положении сборки свободного конца каната (пат. ЕА 003630, кл. 093/03, 0530/02, оп.28.08.2003 г.). Недостаток этого устройства, также, как и указанного выше, заключаются в невысокой надежности за счет неравномерного износа тел вращения, обусловленного разными диаметрами тел вращения. Задачей полезной модели является разработка конструкции запорно-пломбировочного устройства,обеспечивающего повышенную надежность. Указанный технический результат достигается тем,что в запорно-пломбировочном устройстве,состоящем из корпуса, имеющего канал с закрепленным в нем одним концом каната, а также канал с стопорным механизмом в виде подпружиненных тел вращения для взаимодействия с канатом, и расположенный под углом к этому каналу, сопряженный с ним сквозной канал для свободного конца каната, согласно полезной модели тела вращения имеют одинаковый диаметр, а в основании канала со стопорным механизмом выполнен опорный элемент в виде продольной ступеньки с фаской для размещения в рабочем положении на ступеньке одного из тел вращения. Выполнение опорного элемента в виде ступеньки в основании канала, в котором установлен опорный элемент в виде тел вращения одинакового диаметра, обеспечивает повышенную надежность запорно-пломбировочного устройства и увеличивает стойкость к криминальному вскрытию. Сущность полезной модели поясняется чертежами, где на фиг. 1 и 2 изображен общий вид предлагаемого устройства в нерабочем состоянии, а на фиг.2 - в рабочем. Запорно-пломбировочное устройство состоит из корпуса 1, имеющего канал 2, в котором закреплен один конец каната 3. В канале 4 размещен стопорный механизм в виде тел вращения - шариков одинакового диаметра 5 и 6, а также пружина 7,закрепленная в этом канале. С каналом 4 сопряжен установленный под утлом к нему канал 8 для свободного конца каната 9. В основании канала 4 со стопорным механизмом выполнен опорный элемент 10 в виде продольной ступеньки с фаской для размещения в рабочем положении на ступеньке одного из тел вращения - шарика 6. Предлагаемое запорно-пломбировочное устройство используется следующим образом. Свободный конец 9 каната 3 пропускают через проушины дверей охраняемого объекта и вводят в канал 8 корпуса 1. При движении свободного конца каната 9 происходит взаимодействие с шариком 5,при этом пружина 7 сжимается и перемещает на опорный элемент 10 шарик 6, чем обеспечивается его взаимодействие с канатом. Таким образом, новые конструктивные элементы предлагаемого устройства позволяют повысить его надежность. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Запорно-пломбировочное устройство, состоящее из корпуса, имеющего канал с закрепленным в нем одним концом каната, а также канал со стопорным механизмом в виде подпружиненных тел вращения для взаимодействия с канатом, и расположенный под углом к этому каналу, сопряженный с ним сквозной канал для свободного конца каната, отличающееся тем, что тела вращения имеют одинаковый диаметр,а в основании канала со стопорным механизмом выполнен опорный элемент в виде продольной ступеньки с фаской для размещения в рабочем положении на ступеньке одного из тел вращения.
