Запорно-пломбировочное устройство “Спрут-М 4″

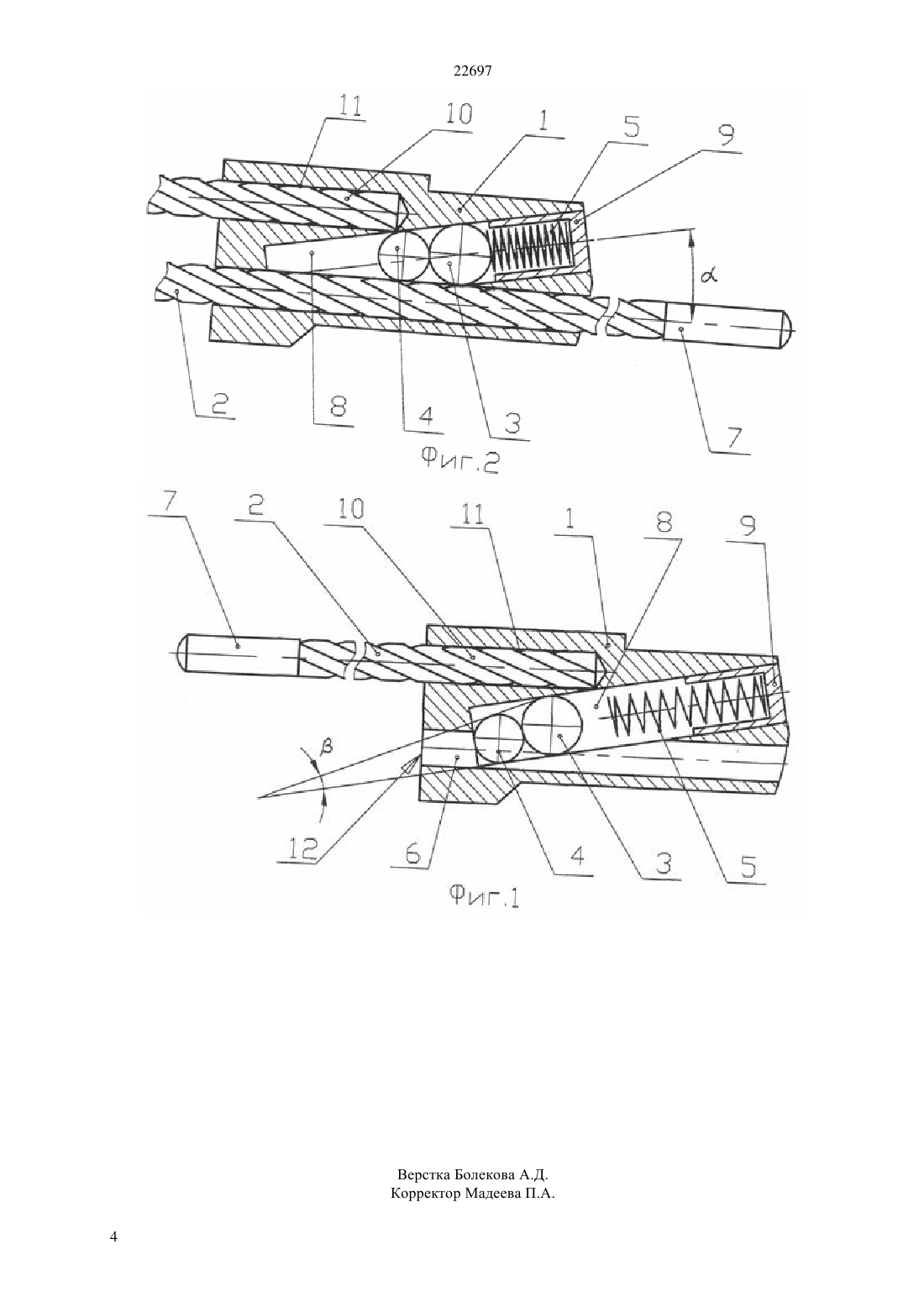

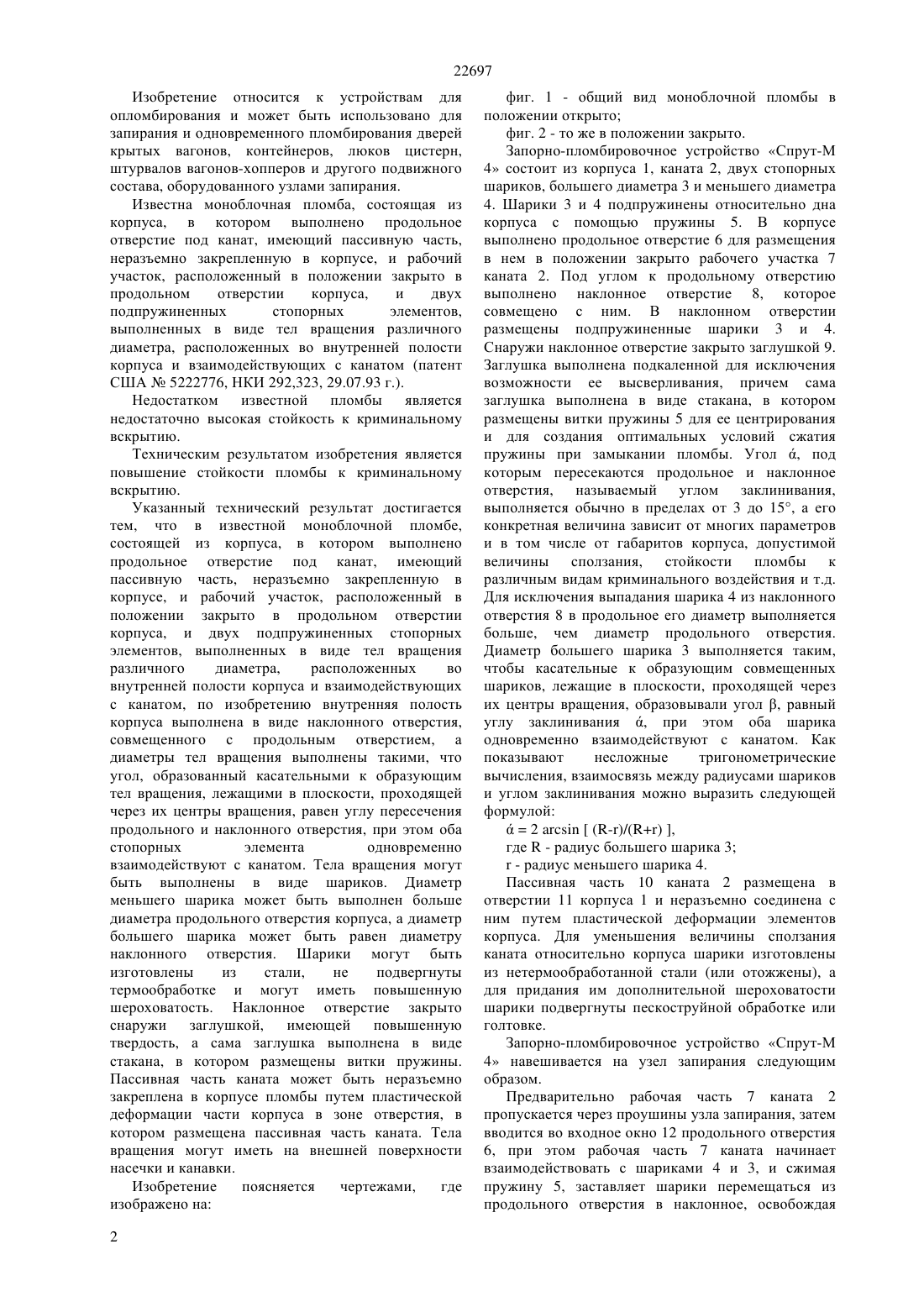

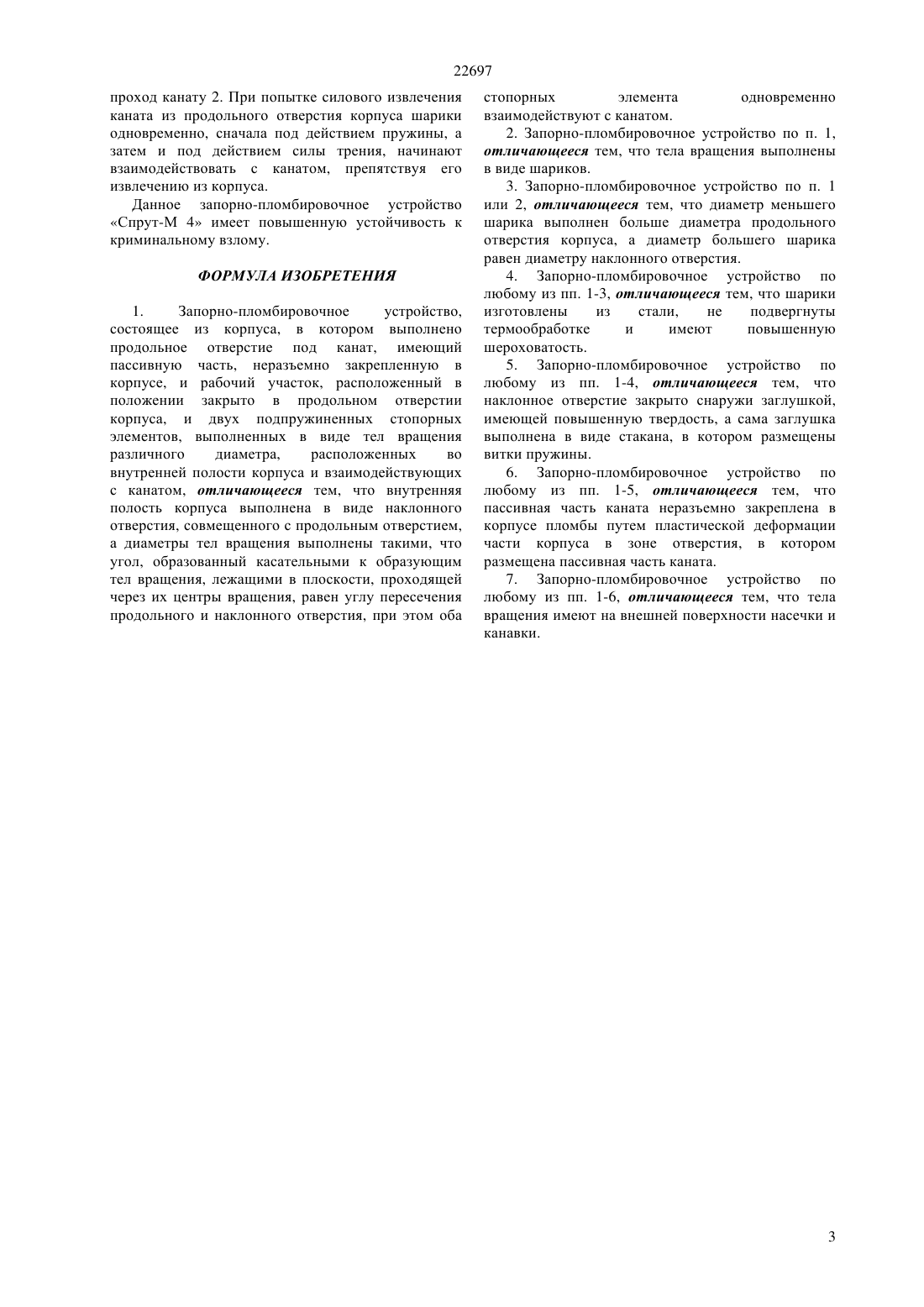

(51) 05 65/18 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ продольном отверстии корпуса,и двух подпружиненных стопорных элементов,выполненных в виде тел вращения различного диаметра, расположенных во внутренней полости корпуса и взаимодействующих с канатом. Внутренняя полость корпуса выполнена в виде наклонного отверстия, совмещенного с продольным отверстием, а диаметры тел вращения выполнены такими, что угол, образованный касательными к образующим тел вращения, лежащими в плоскости,проходящей через их центры вращения, равен углу пересечения продольного и наклонного отверстия,при этом оба стопорных элемента одновременно взаимодействуют с канатом. Данное запорнопломбировочное устройство имеет повышенную устойчивость к взлому.(57) Изобретение относится к области скобяных изделий и касается запорно-пломбировочного устройства, состоящего из корпуса, в котором выполнено продольное отверстие под канат,имеющий пассивную часть,неразъемно закрепленную в корпусе, и рабочий участок,расположенный в положении закрыто в 22697 Изобретение относится к устройствам для опломбирования и может быть использовано для запирания и одновременного пломбирования дверей крытых вагонов, контейнеров, люков цистерн,штурвалов вагонов-хопперов и другого подвижного состава, оборудованного узлами запирания. Известна моноблочная пломба, состоящая из корпуса, в котором выполнено продольное отверстие под канат, имеющий пассивную часть,неразъемно закрепленную в корпусе, и рабочий участок, расположенный в положении закрыто в продольном отверстии корпуса,и двух подпружиненных стопорных элементов,выполненных в виде тел вращения различного диаметра, расположенных во внутренней полости корпуса и взаимодействующих с канатом (патент США 5222776, НКИ 292,323, 29.07.93 г.). Недостатком известной пломбы является недостаточно высокая стойкость к криминальному вскрытию. Техническим результатом изобретения является повышение стойкости пломбы к криминальному вскрытию. Указанный технический результат достигается тем, что в известной моноблочной пломбе,состоящей из корпуса, в котором выполнено продольное отверстие под канат, имеющий пассивную часть, неразъемно закрепленную в корпусе, и рабочий участок, расположенный в положении закрыто в продольном отверстии корпуса, и двух подпружиненных стопорных элементов, выполненных в виде тел вращения различного диаметра,расположенных во внутренней полости корпуса и взаимодействующих с канатом, по изобретению внутренняя полость корпуса выполнена в виде наклонного отверстия,совмещенного с продольным отверстием, а диаметры тел вращения выполнены такими, что угол, образованный касательными к образующим тел вращения, лежащими в плоскости, проходящей через их центры вращения, равен углу пересечения продольного и наклонного отверстия, при этом оба стопорных элемента одновременно взаимодействуют с канатом. Тела вращения могут быть выполнены в виде шариков. Диаметр меньшего шарика может быть выполнен больше диаметра продольного отверстия корпуса, а диаметр большего шарика может быть равен диаметру наклонного отверстия. Шарики могут быть изготовлены из стали,не подвергнуты термообработке и могут иметь повышенную шероховатость. Наклонное отверстие закрыто снаружи заглушкой, имеющей повышенную твердость, а сама заглушка выполнена в виде стакана, в котором размещены витки пружины. Пассивная часть каната может быть неразъемно закреплена в корпусе пломбы путем пластической деформации части корпуса в зоне отверстия, в котором размещена пассивная часть каната. Тела вращения могут иметь на внешней поверхности насечки и канавки. Изобретение поясняется чертежами,где изображено на 2 фиг. 1 - общий вид моноблочной пломбы в положении открыто фиг. 2 - то же в положении закрыто. Запорно-пломбировочное устройство Спрут-М 4 состоит из корпуса 1, каната 2, двух стопорных шариков, большего диаметра 3 и меньшего диаметра 4. Шарики 3 и 4 подпружинены относительно дна корпуса с помощью пружины 5. В корпусе выполнено продольное отверстие 6 для размещения в нем в положении закрыто рабочего участка 7 каната 2. Под углом к продольному отверстию выполнено наклонное отверстие 8, которое совмещено с ним. В наклонном отверстии размещены подпружиненные шарики 3 и 4. Снаружи наклонное отверстие закрыто заглушкой 9. Заглушка выполнена подкаленной для исключения возможности ее высверливания, причем сама заглушка выполнена в виде стакана, в котором размещены витки пружины 5 для ее центрирования и для создания оптимальных условий сжатия пружины при замыкании пломбы. Угол , под которым пересекаются продольное и наклонное отверстия, называемый углом заклинивания,выполняется обычно в пределах от 3 до 15, а его конкретная величина зависит от многих параметров и в том числе от габаритов корпуса, допустимой величины сползания, стойкости пломбы к различным видам криминального воздействия и т.д. Для исключения выпадания шарика 4 из наклонного отверстия 8 в продольное его диаметр выполняется больше, чем диаметр продольного отверстия. Диаметр большего шарика 3 выполняется таким,чтобы касательные к образующим совмещенных шариков, лежащие в плоскости, проходящей через их центры вращения, образовывали угол , равный углу заклинивания , при этом оба шарика одновременно взаимодействуют с канатом. Как показывают несложные тригонометрические вычисления, взаимосвязь между радиусами шариков и углом заклинивания можно выразить следующей формулой 2(-)/ ,где- радиус большего шарика 3- радиус меньшего шарика 4. Пассивная часть 10 каната 2 размещена в отверстии 11 корпуса 1 и неразъемно соединена с ним путем пластической деформации элементов корпуса. Для уменьшения величины сползания каната относительно корпуса шарики изготовлены из нетермообработанной стали (или отожжены), а для придания им дополнительной шероховатости шарики подвергнуты пескоструйной обработке или голтовке. Запорно-пломбировочное устройство Спрут-М 4 навешивается на узел запирания следующим образом. Предварительно рабочая часть 7 каната 2 пропускается через проушины узла запирания, затем вводится во входное окно 12 продольного отверстия 6, при этом рабочая часть 7 каната начинает взаимодействовать с шариками 4 и 3, и сжимая пружину 5, заставляет шарики перемещаться из продольного отверстия в наклонное, освобождая 22697 проход канату 2. При попытке силового извлечения каната из продольного отверстия корпуса шарики одновременно, сначала под действием пружины, а затем и под действием силы трения, начинают взаимодействовать с канатом, препятствуя его извлечению из корпуса. Данное запорно-пломбировочное устройство Спрут-М 4 имеет повышенную устойчивость к криминальному взлому. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Запорно-пломбировочное устройство,состоящее из корпуса, в котором выполнено продольное отверстие под канат, имеющий пассивную часть, неразъемно закрепленную в корпусе, и рабочий участок, расположенный в положении закрыто в продольном отверстии корпуса, и двух подпружиненных стопорных элементов, выполненных в виде тел вращения различного диаметра,расположенных во внутренней полости корпуса и взаимодействующих с канатом, отличающееся тем, что внутренняя полость корпуса выполнена в виде наклонного отверстия, совмещенного с продольным отверстием,а диаметры тел вращения выполнены такими, что угол, образованный касательными к образующим тел вращения, лежащими в плоскости, проходящей через их центры вращения, равен углу пересечения продольного и наклонного отверстия, при этом оба стопорных элемента одновременно взаимодействуют с канатом. 2. Запорно-пломбировочное устройство по п. 1,отличающееся тем, что тела вращения выполнены в виде шариков. 3. Запорно-пломбировочное устройство по п. 1 или 2, отличающееся тем, что диаметр меньшего шарика выполнен больше диаметра продольного отверстия корпуса, а диаметр большего шарика равен диаметру наклонного отверстия. 4. Запорно-пломбировочное устройство по любому из пп. 1-3, отличающееся тем, что шарики изготовлены из стали,не подвергнуты термообработке и имеют повышенную шероховатость. 5. Запорно-пломбировочное устройство по любому из пп. 1-4, отличающееся тем, что наклонное отверстие закрыто снаружи заглушкой,имеющей повышенную твердость, а сама заглушка выполнена в виде стакана, в котором размещены витки пружины. 6. Запорно-пломбировочное устройство по любому из пп. 1-5, отличающееся тем, что пассивная часть каната неразъемно закреплена в корпусе пломбы путем пластической деформации части корпуса в зоне отверстия, в котором размещена пассивная часть каната. 7. Запорно-пломбировочное устройство по любому из пп. 1-6, отличающееся тем, что тела вращения имеют на внешней поверхности насечки и канавки.
