Гибкое запорно-пломбировочное устройство

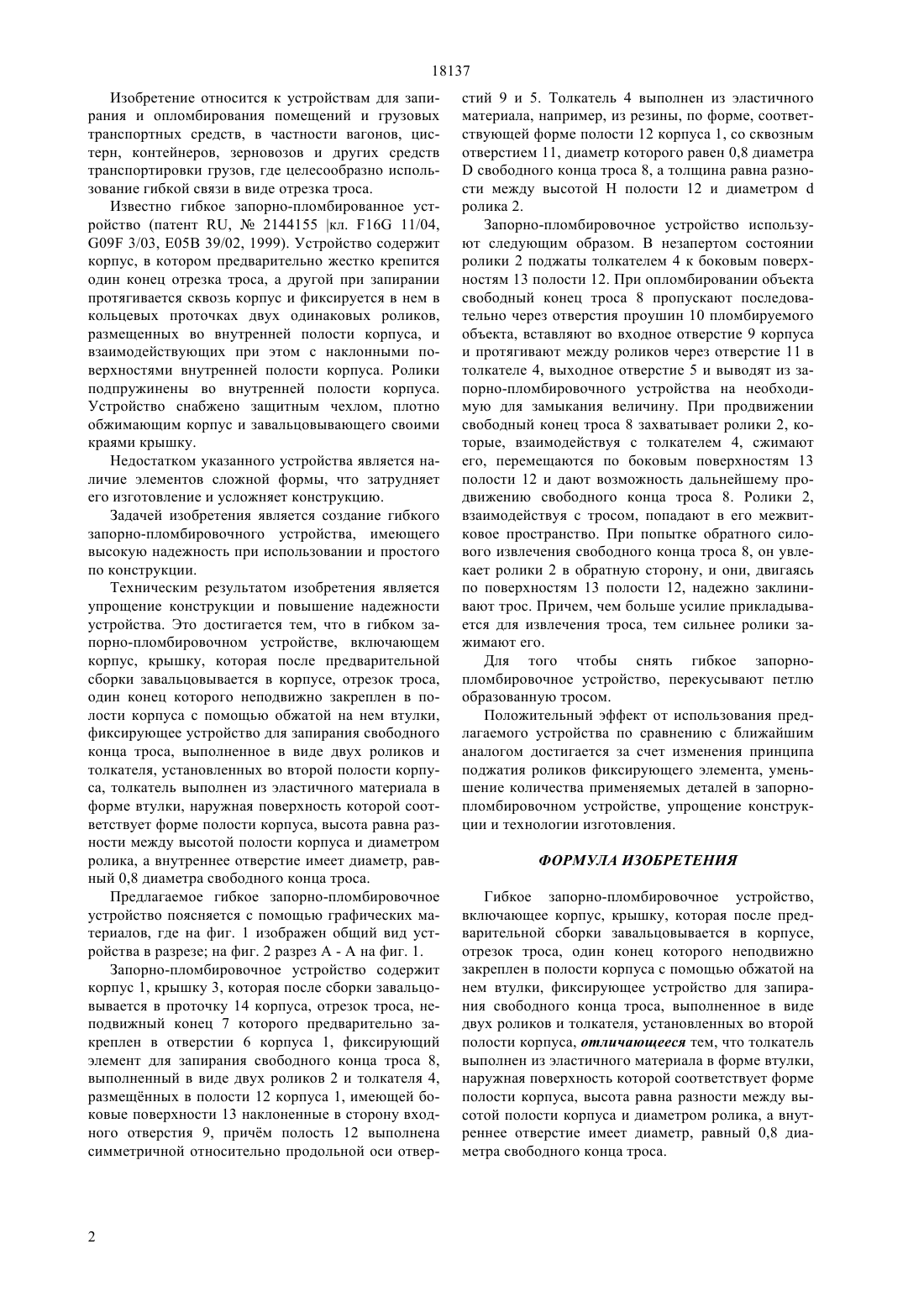

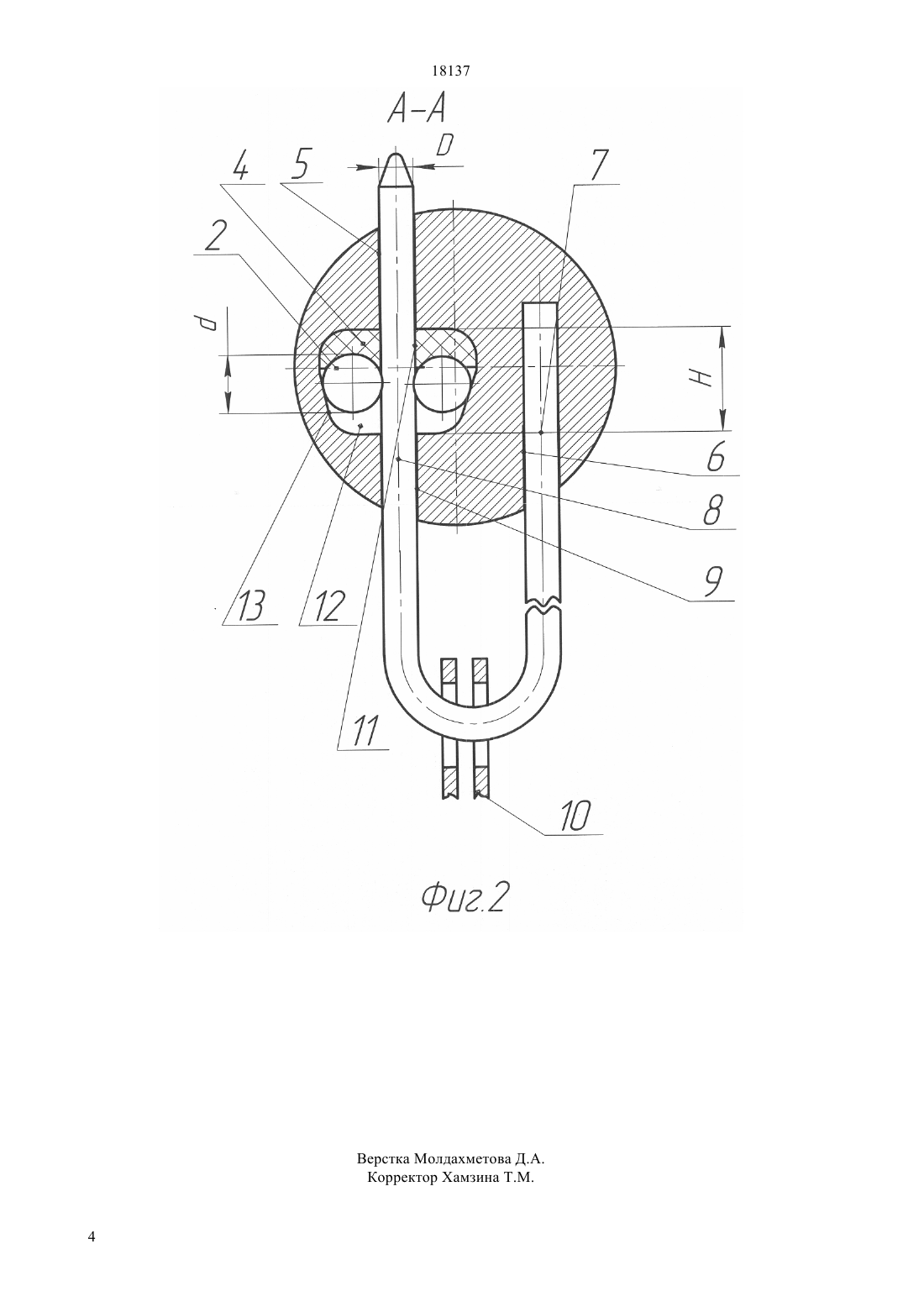

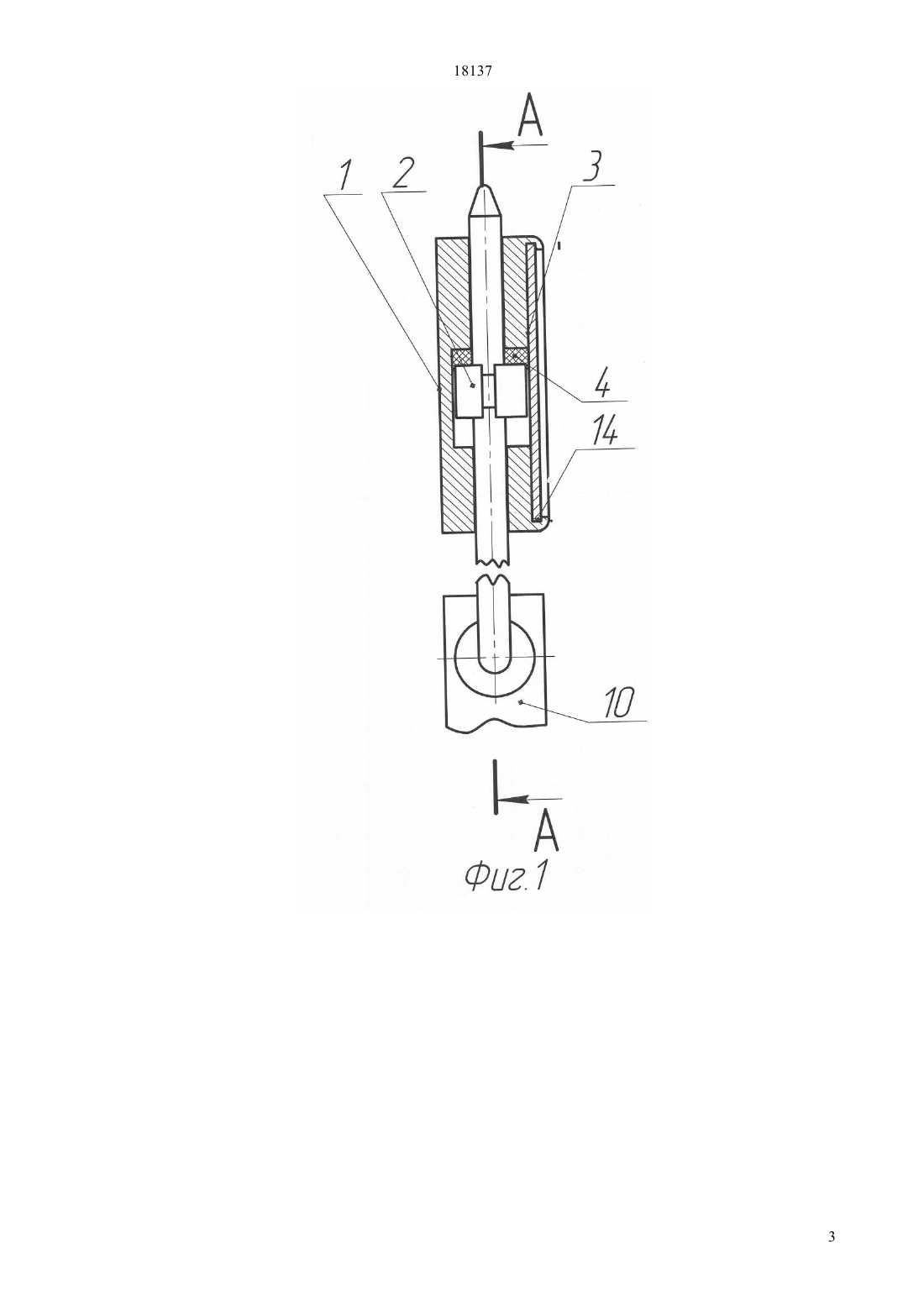

(51) 05 39/02 (2006.01) 05 65/18 (2006.01) 65 55/06 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ Техническим результатом изобретения является упрощение конструкции и повышение надежности устройства. Это достигается тем, что в гибком запорнопломбировочном устройстве, включающем корпус,крышку, которая после предварительной сборки завальцовывается в корпусе, отрезок троса, один конец которого неподвижно закреплен в полости корпуса с помощью обжатой на нем втулки, фиксирующее устройство для запирания свободного конца троса, выполненное в виде двух роликов и толкателя, установленных во второй полости корпуса,толкатель выполнен из эластичного материала в форме втулки, наружная поверхность которой соответствует форме полости корпуса, высота равна разности между высотой полости корпуса и диаметром ролика, а внутреннее отверстие имеет диаметр, равный 0,8 диаметра свободного конца троса.(57) Изобретение относится к устройствам для запирания и опломбирования помещений и грузовых транспортных средств, в частности вагонов, цистерн, контейнеров, зерновозов и других средств транспортировки грузов, где целесообразно использование гибкой связи в виде отрезка троса. 18137 Изобретение относится к устройствам для запирания и опломбирования помещений и грузовых транспортных средств, в частности вагонов, цистерн, контейнеров, зерновозов и других средств транспортировки грузов, где целесообразно использование гибкой связи в виде отрезка троса. Известно гибкое запорно-пломбированное устройство (патент ,2144155 кл. 16 11/04,09 3/03, Е 05 В 39/02, 1999). Устройство содержит корпус, в котором предварительно жестко крепится один конец отрезка троса, а другой при запирании протягивается сквозь корпус и фиксируется в нем в кольцевых проточках двух одинаковых роликов,размещенных во внутренней полости корпуса, и взаимодействующих при этом с наклонными поверхностями внутренней полости корпуса. Ролики подпружинены во внутренней полости корпуса. Устройство снабжено защитным чехлом, плотно обжимающим корпус и завальцовывающего своими краями крышку. Недостатком указанного устройства является наличие элементов сложной формы, что затрудняет его изготовление и усложняет конструкцию. Задачей изобретения является создание гибкого запорно-пломбировочного устройства, имеющего высокую надежность при использовании и простого по конструкции. Техническим результатом изобретения является упрощение конструкции и повышение надежности устройства. Это достигается тем, что в гибком запорно-пломбировочном устройстве, включающем корпус, крышку, которая после предварительной сборки завальцовывается в корпусе, отрезок троса,один конец которого неподвижно закреплен в полости корпуса с помощью обжатой на нем втулки,фиксирующее устройство для запирания свободного конца троса, выполненное в виде двух роликов и толкателя, установленных во второй полости корпуса, толкатель выполнен из эластичного материала в форме втулки, наружная поверхность которой соответствует форме полости корпуса, высота равна разности между высотой полости корпуса и диаметром ролика, а внутреннее отверстие имеет диаметр, равный 0,8 диаметра свободного конца троса. Предлагаемое гибкое запорно-пломбировочное устройство поясняется с помощью графических материалов, где на фиг. 1 изображен общий вид устройства в разрезе на фиг. 2 разрез А - А на фиг. 1. Запорно-пломбировочное устройство содержит корпус 1, крышку 3, которая после сборки завальцовывается в проточку 14 корпуса, отрезок троса, неподвижный конец 7 которого предварительно закреплен в отверстии 6 корпуса 1, фиксирующий элемент для запирания свободного конца троса 8,выполненный в виде двух роликов 2 и толкателя 4,размещнных в полости 12 корпуса 1, имеющей боковые поверхности 13 наклоненные в сторону входного отверстия 9, причм полость 12 выполнена симметричной относительно продольной оси отвер 2 стий 9 и 5. Толкатель 4 выполнен из эластичного материала, например, из резины, по форме, соответствующей форме полости 12 корпуса 1, со сквозным отверстием 11, диаметр которого равен 0,8 диаметрасвободного конца троса 8, а толщина равна разности между высотой Н полости 12 и диаметромролика 2. Запорно-пломбировочное устройство используют следующим образом. В незапертом состоянии ролики 2 поджаты толкателем 4 к боковым поверхностям 13 полости 12. При опломбировании объекта свободный конец троса 8 пропускают последовательно через отверстия проушин 10 пломбируемого объекта, вставляют во входное отверстие 9 корпуса и протягивают между роликов через отверстие 11 в толкателе 4, выходное отверстие 5 и выводят из запорно-пломбировочного устройства на необходимую для замыкания величину. При продвижении свободный конец троса 8 захватывает ролики 2, которые, взаимодействуя с толкателем 4, сжимают его, перемещаются по боковым поверхностям 13 полости 12 и дают возможность дальнейшему продвижению свободного конца троса 8. Ролики 2,взаимодействуя с тросом, попадают в его межвитковое пространство. При попытке обратного силового извлечения свободного конца троса 8, он увлекает ролики 2 в обратную сторону, и они, двигаясь по поверхностям 13 полости 12, надежно заклинивают трос. Причем, чем больше усилие прикладывается для извлечения троса, тем сильнее ролики зажимают его. Для того чтобы снять гибкое запорнопломбировочное устройство, перекусывают петлю образованную тросом. Положительный эффект от использования предлагаемого устройства по сравнению с ближайшим аналогом достигается за счет изменения принципа поджатия роликов фиксирующего элемента, уменьшение количества применяемых деталей в запорнопломбировочном устройстве, упрощение конструкции и технологии изготовления. ФОРМУЛА ИЗОБРЕТЕНИЯ Гибкое запорно-пломбировочное устройство,включающее корпус, крышку, которая после предварительной сборки завальцовывается в корпусе,отрезок троса, один конец которого неподвижно закреплен в полости корпуса с помощью обжатой на нем втулки, фиксирующее устройство для запирания свободного конца троса, выполненное в виде двух роликов и толкателя, установленных во второй полости корпуса, отличающееся тем, что толкатель выполнен из эластичного материала в форме втулки,наружная поверхность которой соответствует форме полости корпуса, высота равна разности между высотой полости корпуса и диаметром ролика, а внутреннее отверстие имеет диаметр, равный 0,8 диаметра свободного конца троса.
