Гибкое запорно-пломбировочное устройство

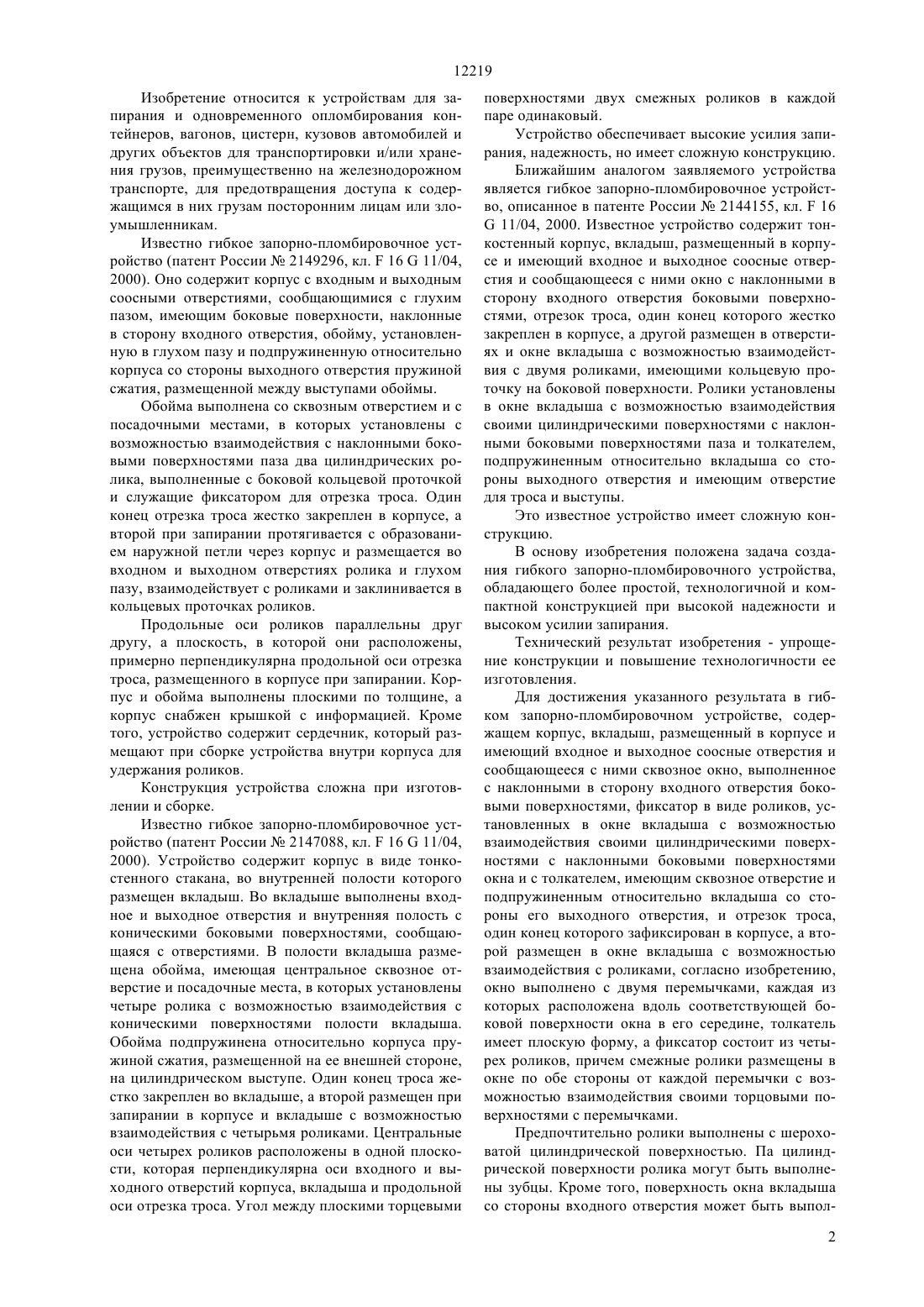

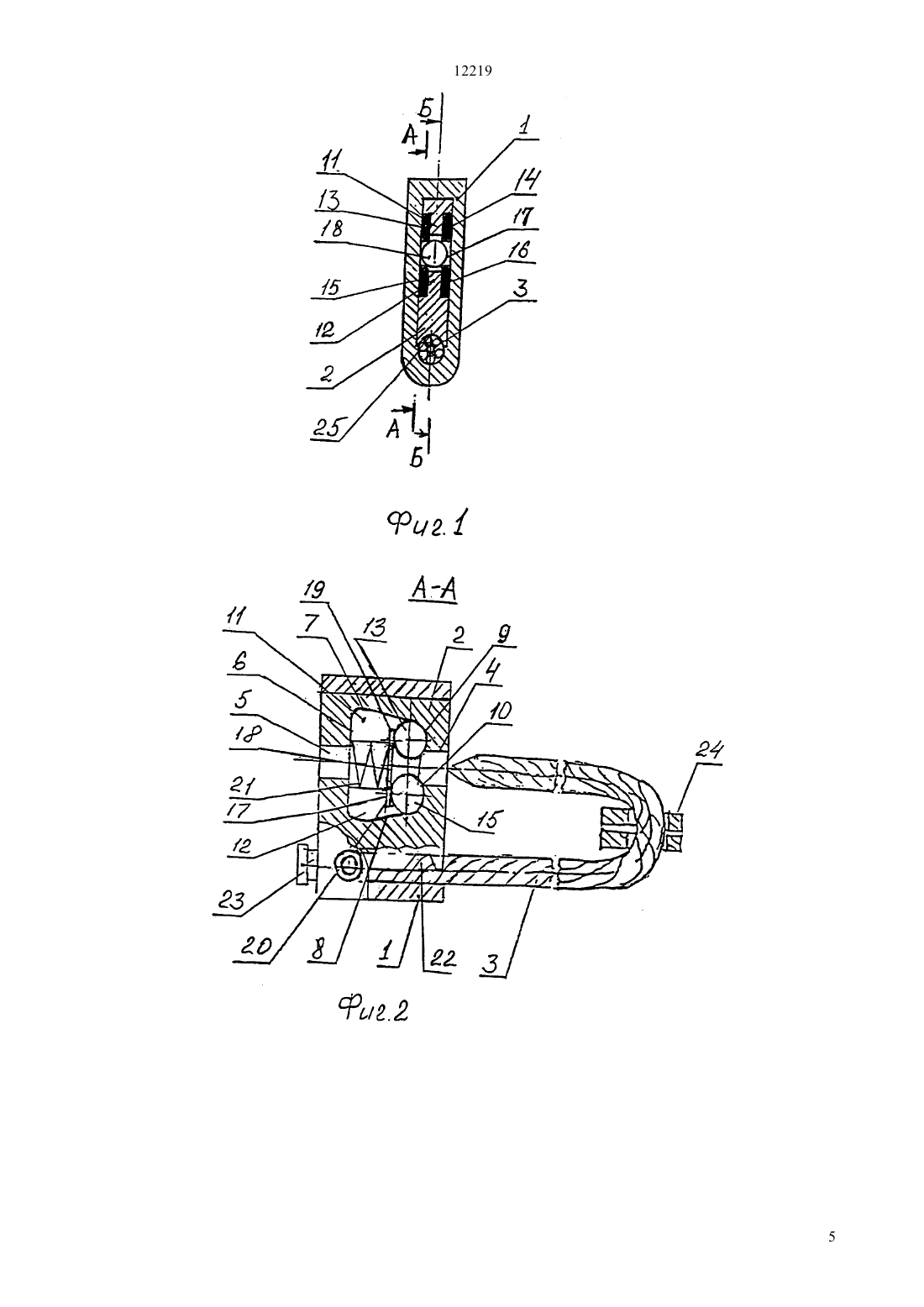

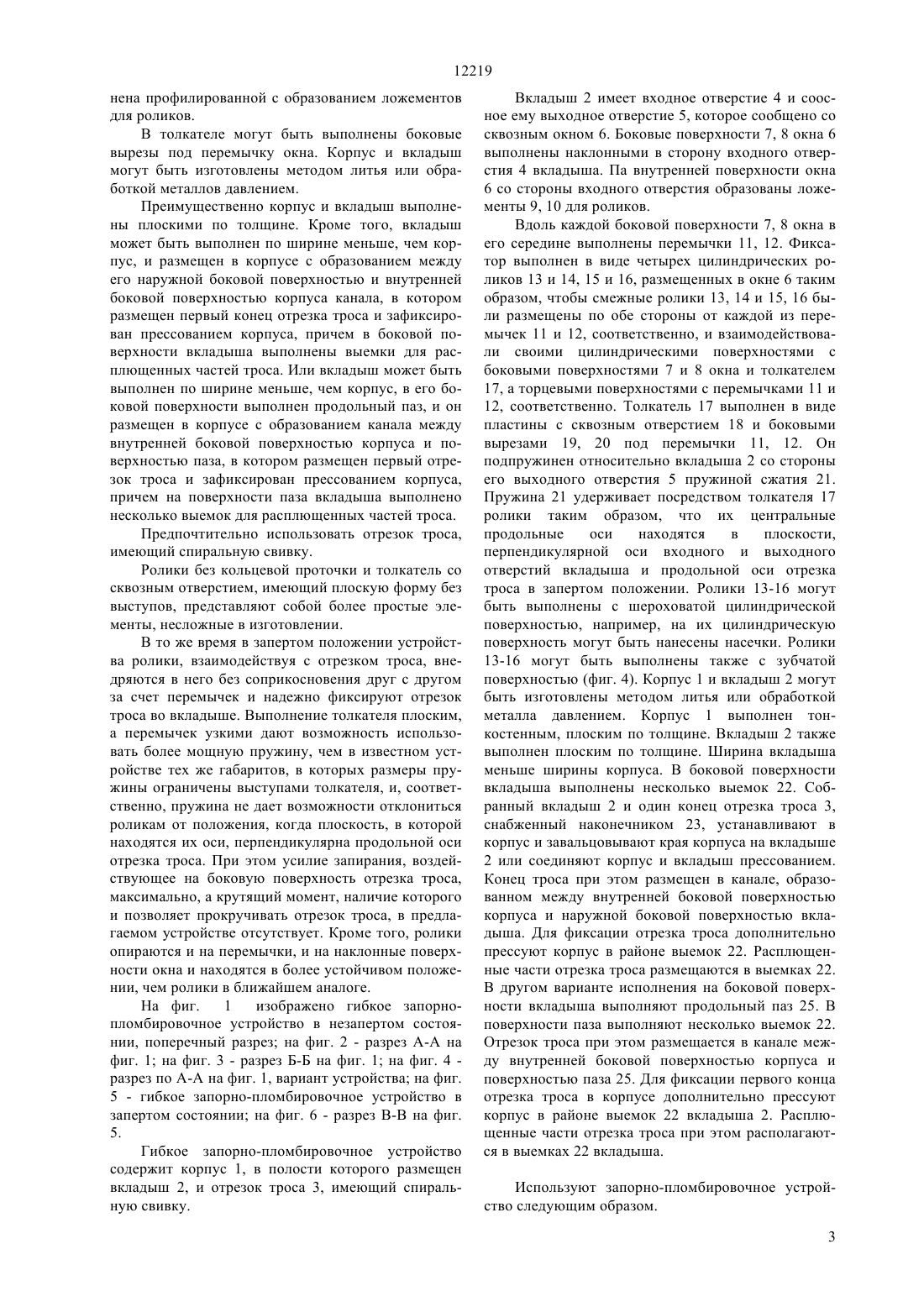

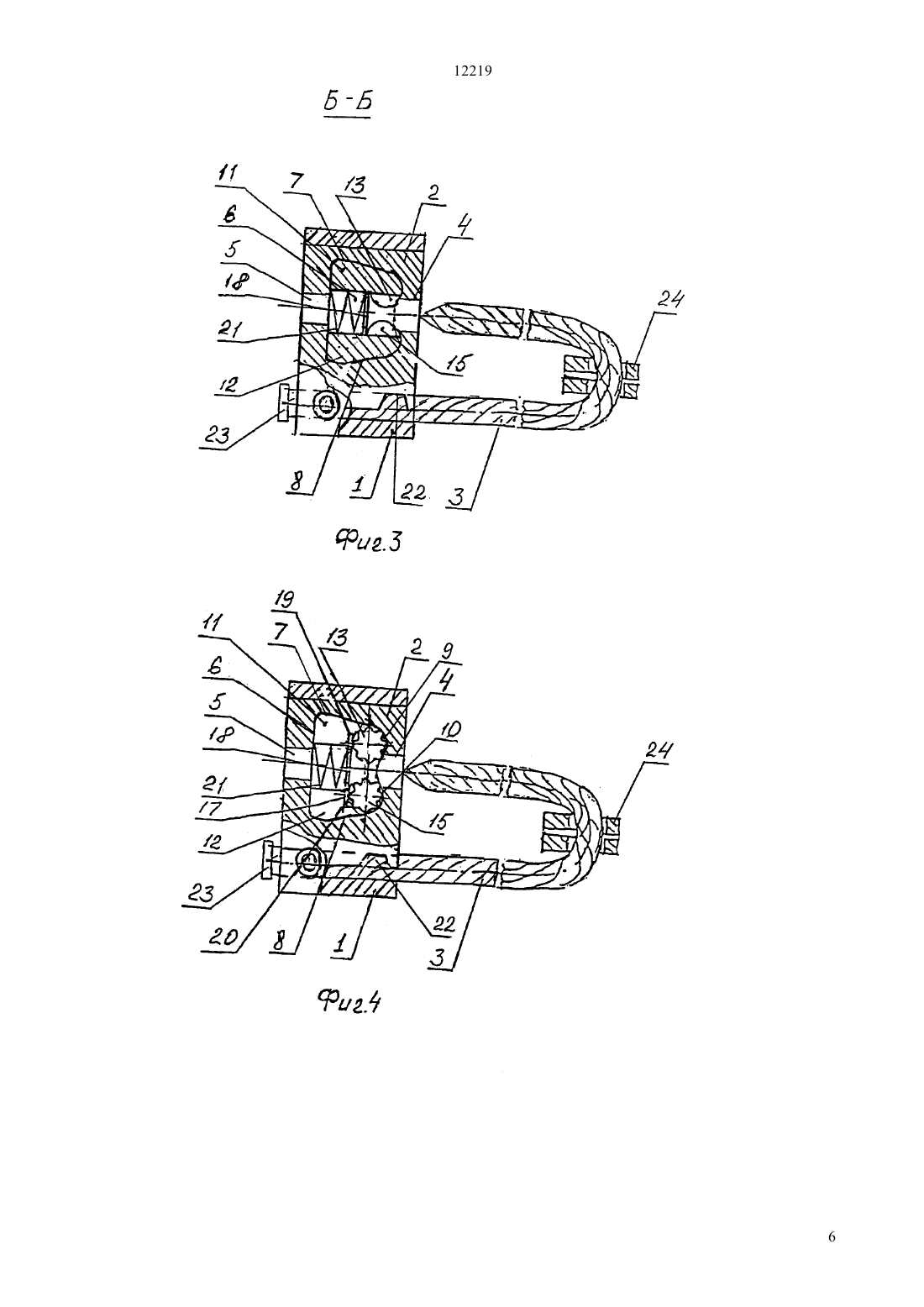

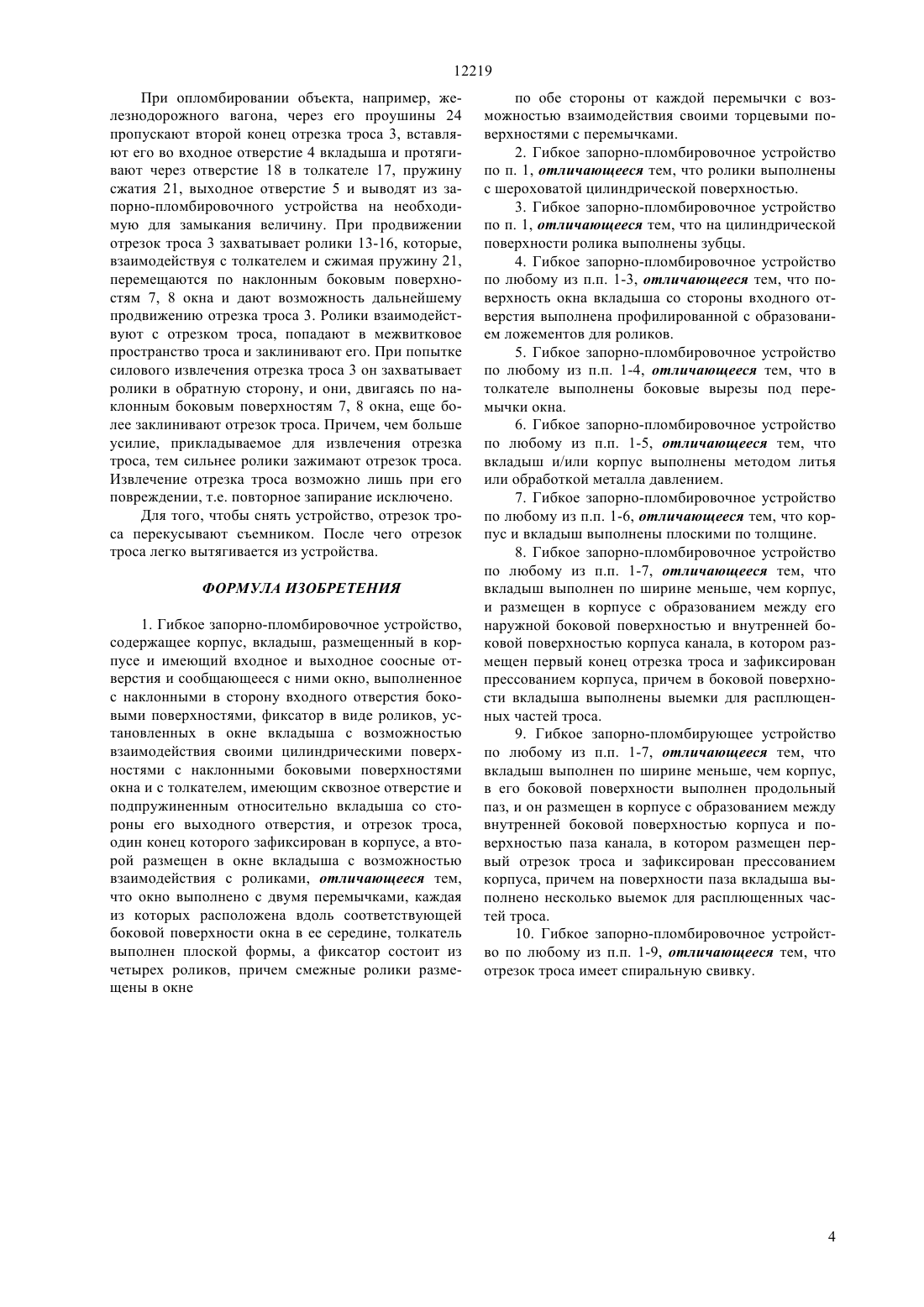

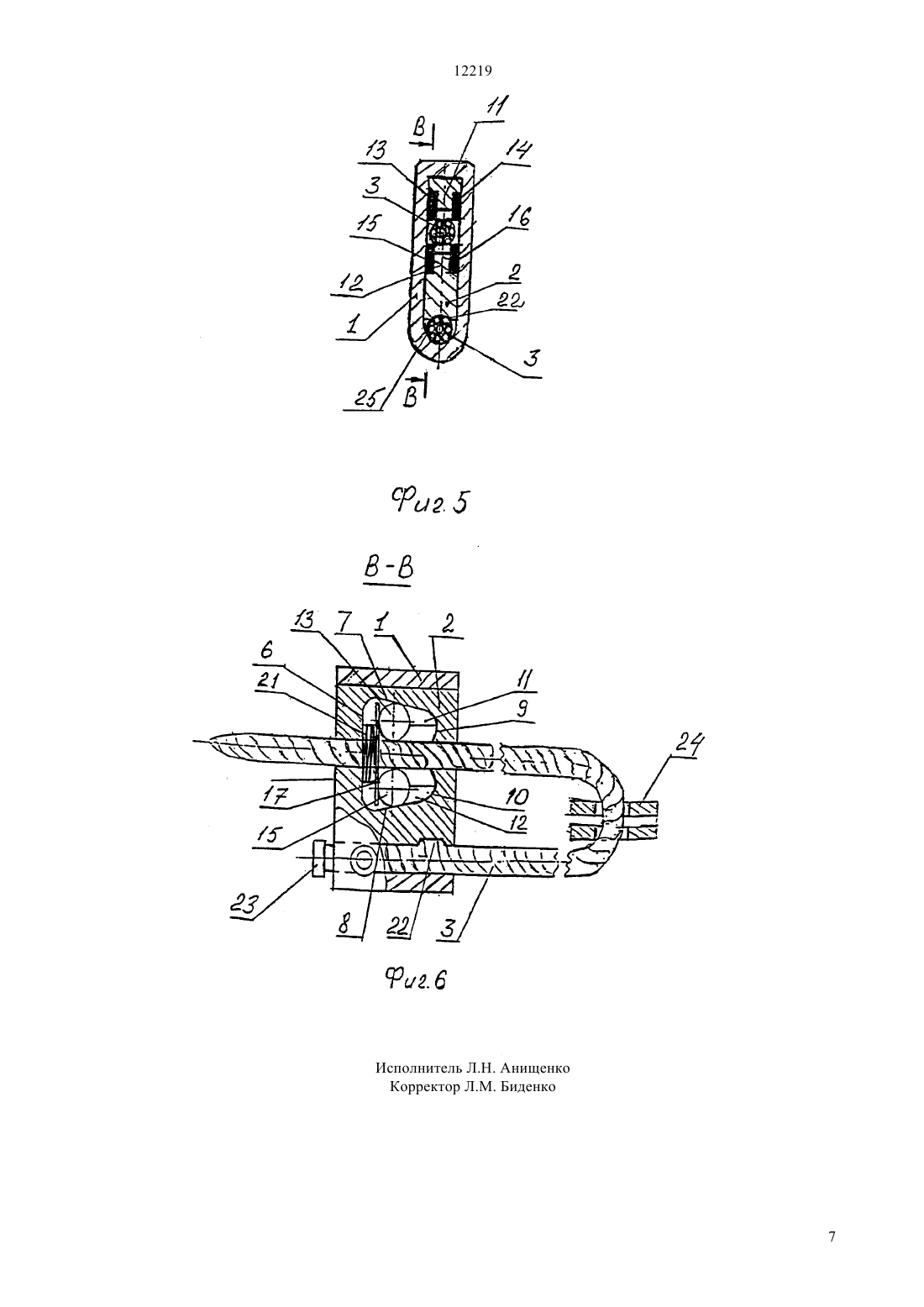

(51)7 05 39/02, 09 3/03, 16 11/04 КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(76) Шевелев Юрий Иванович Нукенов Сапаргалий Кудайбергенович(57) Гибкое запорно-пломбировочное устройство содержит корпус (1), вкладыш (2), размещенный в корпусе и имеющий входное (4) и выходное (5) соосные отверстия и сообщающееся с ними сквозное окно (6), выполненное с наклонными в сторону входного отверстия боковыми поверхностями (7, 8),фиксатор в виде роликов, установленных в окне (6) вкладыша с возможностью взаимодействия своими цилиндрическими поверхностями с наклонными боковыми поверхностями (7, 8) окна и с толкателем(17), имеющим сквозное отверстие и подпружиненным относительно вкладыша со стороны его выходного отверстия, и отрезок троса (3), один конец которого зафиксирован в корпусе, а второй размещен в окне вкладыша с возможностью взаимодействия с роликами. Отличие запорно-пломбировочного устройства заключается в том, что окно (6) выполнено с двумя перемычками (11, 12), каждая из которых расположена посередине поперечного сечения окна вдоль соответствующей боковой поверхности, толкатель (17) выполнен плоской формы, а фиксатор состоит из четырех роликов (13, 14, 15, 16), причем смежные ролики размещены в окне по обе стороны от каждой перемычки с возможностью взаимодействия своими торцевыми поверхностями с перемычками (11, 12). Ролики могут быть выполнены с шероховатой цилиндрической поверхностью или на цилиндрической поверхности ролика могут быть выполнены зубцы. На внутренней поверхности окна вкладыша по обе стороны от входного отверстия выполнены ложементы (9, 10) для роликов. Устройство обладает более простой и технологичной конструкцией при высокой надежности и высоком усилии запирания. 12219 Изобретение относится к устройствам для запирания и одновременного опломбирования контейнеров, вагонов, цистерн, кузовов автомобилей и других объектов для транспортировки и/или хранения грузов, преимущественно на железнодорожном транспорте, для предотвращения доступа к содержащимся в них грузам посторонним лицам или злоумышленникам. Известно гибкое запорно-пломбировочное устройство (патент России 2149296, кл.1611/04,2000). Оно содержит корпус с входным и выходным соосными отверстиями, сообщающимися с глухим пазом, имеющим боковые поверхности, наклонные в сторону входного отверстия, обойму, установленную в глухом пазу и подпружиненную относительно корпуса со стороны выходного отверстия пружиной сжатия, размещенной между выступами обоймы. Обойма выполнена со сквозным отверстием и с посадочными местами, в которых установлены с возможностью взаимодействия с наклонными боковыми поверхностями паза два цилиндрических ролика, выполненные с боковой кольцевой проточкой и служащие фиксатором для отрезка троса. Один конец отрезка троса жестко закреплен в корпусе, а второй при запирании протягивается с образованием наружной петли через корпус и размещается во входном и выходном отверстиях ролика и глухом пазу, взаимодействует с роликами и заклинивается в кольцевых проточках роликов. Продольные оси роликов параллельны друг другу, а плоскость, в которой они расположены,примерно перпендикулярна продольной оси отрезка троса, размещенного в корпусе при запирании. Корпус и обойма выполнены плоскими по толщине, а корпус снабжен крышкой с информацией. Кроме того, устройство содержит сердечник, который размещают при сборке устройства внутри корпуса для удержания роликов. Конструкция устройства сложна при изготовлении и сборке. Известно гибкое запорно-пломбировочное устройство (патент России 2147088, кл.1611/04,2000). Устройство содержит корпус в виде тонкостенного стакана, во внутренней полости которого размещен вкладыш. Во вкладыше выполнены входное и выходное отверстия и внутренняя полость с коническими боковыми поверхностями, сообщающаяся с отверстиями. В полости вкладыша размещена обойма, имеющая центральное сквозное отверстие и посадочные места, в которых установлены четыре ролика с возможностью взаимодействия с коническими поверхностями полости вкладыша. Обойма подпружинена относительно корпуса пружиной сжатия, размещенной на ее внешней стороне,на цилиндрическом выступе. Один конец троса жестко закреплен во вкладыше, а второй размещен при запирании в корпусе и вкладыше с возможностью взаимодействия с четырьмя роликами. Центральные оси четырех роликов расположены в одной плоскости, которая перпендикулярна оси входного и выходного отверстий корпуса, вкладыша и продольной оси отрезка троса. Угол между плоскими торцевыми поверхностями двух смежных роликов в каждой паре одинаковый. Устройство обеспечивает высокие усилия запирания, надежность, но имеет сложную конструкцию. Ближайшим аналогом заявляемого устройства является гибкое запорно-пломбировочное устройство, описанное в патенте России 2144155, кл.1611/04, 2000. Известное устройство содержит тонкостенный корпус, вкладыш, размещенный в корпусе и имеющий входное и выходное соосные отверстия и сообщающееся с ними окно с наклонными в сторону входного отверстия боковыми поверхностями, отрезок троса, один конец которого жестко закреплен в корпусе, а другой размещен в отверстиях и окне вкладыша с возможностью взаимодействия с двумя роликами, имеющими кольцевую проточку на боковой поверхности. Ролики установлены в окне вкладыша с возможностью взаимодействия своими цилиндрическими поверхностями с наклонными боковыми поверхностями паза и толкателем,подпружиненным относительно вкладыша со стороны выходного отверстия и имеющим отверстие для троса и выступы. Это известное устройство имеет сложную конструкцию. В основу изобретения положена задача создания гибкого запорно-пломбировочного устройства,обладающего более простой, технологичной и компактной конструкцией при высокой надежности и высоком усилии запирания. Технический результат изобретения - упрощение конструкции и повышение технологичности ее изготовления. Для достижения указанного результата в гибком запорно-пломбировочном устройстве, содержащем корпус, вкладыш, размещенный в корпусе и имеющий входное и выходное соосные отверстия и сообщающееся с ними сквозное окно, выполненное с наклонными в сторону входного отверстия боковыми поверхностями, фиксатор в виде роликов, установленных в окне вкладыша с возможностью взаимодействия своими цилиндрическими поверхностями с наклонными боковыми поверхностями окна и с толкателем, имеющим сквозное отверстие и подпружиненным относительно вкладыша со стороны его выходного отверстия, и отрезок троса,один конец которого зафиксирован в корпусе, а второй размещен в окне вкладыша с возможностью взаимодействия с роликами, согласно изобретению,окно выполнено с двумя перемычками, каждая из которых расположена вдоль соответствующей боковой поверхности окна в его середине, толкатель имеет плоскую форму, а фиксатор состоит из четырех роликов, причем смежные ролики размещены в окне по обе стороны от каждой перемычки с возможностью взаимодействия своими торцовыми поверхностями с перемычками. Предпочтительно ролики выполнены с шероховатой цилиндрической поверхностью. Па цилиндрической поверхности ролика могут быть выполнены зубцы. Кроме того, поверхность окна вкладыша со стороны входного отверстия может быть выпол 2 12219 нена профилированной с образованием ложементов для роликов. В толкателе могут быть выполнены боковые вырезы под перемычку окна. Корпус и вкладыш могут быть изготовлены методом литья или обработкой металлов давлением. Преимущественно корпус и вкладыш выполнены плоскими по толщине. Кроме того, вкладыш может быть выполнен по ширине меньше, чем корпус, и размещен в корпусе с образованием между его наружной боковой поверхностью и внутренней боковой поверхностью корпуса канала, в котором размещен первый конец отрезка троса и зафиксирован прессованием корпуса, причем в боковой поверхности вкладыша выполнены выемки для расплющенных частей троса. Или вкладыш может быть выполнен по ширине меньше, чем корпус, в его боковой поверхности выполнен продольный паз, и он размещен в корпусе с образованием канала между внутренней боковой поверхностью корпуса и поверхностью паза, в котором размещен первый отрезок троса и зафиксирован прессованием корпуса,причем на поверхности паза вкладыша выполнено несколько выемок для расплющенных частей троса. Предпочтительно использовать отрезок троса,имеющий спиральную свивку. Ролики без кольцевой проточки и толкатель со сквозным отверстием, имеющий плоскую форму без выступов, представляют собой более простые элементы, несложные в изготовлении. В то же время в запертом положении устройства ролики, взаимодействуя с отрезком троса, внедряются в него без соприкосновения друг с другом за счет перемычек и надежно фиксируют отрезок троса во вкладыше. Выполнение толкателя плоским,а перемычек узкими дают возможность использовать более мощную пружину, чем в известном устройстве тех же габаритов, в которых размеры пружины ограничены выступами толкателя, и, соответственно, пружина не дает возможности отклониться роликам от положения, когда плоскость, в которой находятся их оси, перпендикулярна продольной оси отрезка троса. При этом усилие запирания, воздействующее на боковую поверхность отрезка троса,максимально, а крутящий момент, наличие которого и позволяет прокручивать отрезок троса, в предлагаемом устройстве отсутствует. Кроме того, ролики опираются и на перемычки, и на наклонные поверхности окна и находятся в более устойчивом положении, чем ролики в ближайшем аналоге. На фиг. 1 изображено гибкое запорнопломбировочное устройство в незапертом состоянии, поперечный разрез на фиг. 2 - разрез А-А на фиг. 1 на фиг. 3 - разрез Б-Б на фиг. 1 на фиг. 4 разрез по А-А на фиг. 1, вариант устройства на фиг. 5 - гибкое запорно-пломбировочное устройство в запертом состоянии на фиг. 6 - разрез В-В на фиг. 5. Гибкое запорно-пломбировочное устройство содержит корпус 1, в полости которого размещен вкладыш 2, и отрезок троса 3, имеющий спиральную свивку. Вкладыш 2 имеет входное отверстие 4 и соосное ему выходное отверстие 5, которое сообщено со сквозным окном 6. Боковые поверхности 7, 8 окна 6 выполнены наклонными в сторону входного отверстия 4 вкладыша. Па внутренней поверхности окна 6 со стороны входного отверстия образованы ложементы 9, 10 для роликов. Вдоль каждой боковой поверхности 7, 8 окна в его середине выполнены перемычки 11, 12. Фиксатор выполнен в виде четырех цилиндрических роликов 13 и 14, 15 и 16, размещенных в окне 6 таким образом, чтобы смежные ролики 13, 14 и 15, 16 были размещены по обе стороны от каждой из перемычек 11 и 12, соответственно, и взаимодействовали своими цилиндрическими поверхностями с боковыми поверхностями 7 и 8 окна и толкателем 17, а торцевыми поверхностями с перемычками 11 и 12, соответственно. Толкатель 17 выполнен в виде пластины с сквозным отверстием 18 и боковыми вырезами 19, 20 под перемычки 11, 12. Он подпружинен относительно вкладыша 2 со стороны его выходного отверстия 5 пружиной сжатия 21. Пружина 21 удерживает посредством толкателя 17 ролики таким образом, что их центральные продольные оси находятся в плоскости,перпендикулярной оси входного и выходного отверстий вкладыша и продольной оси отрезка троса в запертом положении. Ролики 13-16 могут быть выполнены с шероховатой цилиндрической поверхностью, например, на их цилиндрическую поверхность могут быть нанесены насечки. Ролики 13-16 могут быть выполнены также с зубчатой поверхностью (фиг. 4). Корпус 1 и вкладыш 2 могут быть изготовлены методом литья или обработкой металла давлением. Корпус 1 выполнен тонкостенным, плоским по толщине. Вкладыш 2 также выполнен плоским по толщине. Ширина вкладыша меньше ширины корпуса. В боковой поверхности вкладыша выполнены несколько выемок 22. Собранный вкладыш 2 и один конец отрезка троса 3,снабженный наконечником 23, устанавливают в корпус и завальцовывают края корпуса на вкладыше 2 или соединяют корпус и вкладыш прессованием. Конец троса при этом размещен в канале, образованном между внутренней боковой поверхностью корпуса и наружной боковой поверхностью вкладыша. Для фиксации отрезка троса дополнительно прессуют корпус в районе выемок 22. Расплющенные части отрезка троса размещаются в выемках 22. В другом варианте исполнения на боковой поверхности вкладыша выполняют продольный паз 25. В поверхности паза выполняют несколько выемок 22. Отрезок троса при этом размещается в канале между внутренней боковой поверхностью корпуса и поверхностью паза 25. Для фиксации первого конца отрезка троса в корпусе дополнительно прессуют корпус в районе выемок 22 вкладыша 2. Расплющенные части отрезка троса при этом располагаются в выемках 22 вкладыша. Используют запорно-пломбировочное устройство следующим образом. 3 12219 При опломбировании объекта, например, железнодорожного вагона, через его проушины 24 пропускают второй конец отрезка троса 3, вставляют его во входное отверстие 4 вкладыша и протягивают через отверстие 18 в толкателе 17, пружину сжатия 21, выходное отверстие 5 и выводят из запорно-пломбировочного устройства на необходимую для замыкания величину. При продвижении отрезок троса 3 захватывает ролики 13-16, которые,взаимодействуя с толкателем и сжимая пружину 21,перемещаются по наклонным боковым поверхностям 7, 8 окна и дают возможность дальнейшему продвижению отрезка троса 3. Ролики взаимодействуют с отрезком троса, попадают в межвитковое пространство троса и заклинивают его. При попытке силового извлечения отрезка троса 3 он захватывает ролики в обратную сторону, и они, двигаясь по наклонным боковым поверхностям 7, 8 окна, еще более заклинивают отрезок троса. Причем, чем больше усилие, прикладываемое для извлечения отрезка троса, тем сильнее ролики зажимают отрезок троса. Извлечение отрезка троса возможно лишь при его повреждении, т.е. повторное запирание исключено. Для того, чтобы снять устройство, отрезок троса перекусывают съемником. После чего отрезок троса легко вытягивается из устройства. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Гибкое запорно-пломбировочное устройство,содержащее корпус, вкладыш, размещенный в корпусе и имеющий входное и выходное соосные отверстия и сообщающееся с ними окно, выполненное с наклонными в сторону входного отверстия боковыми поверхностями, фиксатор в виде роликов, установленных в окне вкладыша с возможностью взаимодействия своими цилиндрическими поверхностями с наклонными боковыми поверхностями окна и с толкателем, имеющим сквозное отверстие и подпружиненным относительно вкладыша со стороны его выходного отверстия, и отрезок троса,один конец которого зафиксирован в корпусе, а второй размещен в окне вкладыша с возможностью взаимодействия с роликами, отличающееся тем,что окно выполнено с двумя перемычками, каждая из которых расположена вдоль соответствующей боковой поверхности окна в ее середине, толкатель выполнен плоской формы, а фиксатор состоит из четырех роликов, причем смежные ролики размещены в окне по обе стороны от каждой перемычки с возможностью взаимодействия своими торцевыми поверхностями с перемычками. 2. Гибкое запорно-пломбировочное устройство по п. 1, отличающееся тем, что ролики выполнены с шероховатой цилиндрической поверхностью. 3. Гибкое запорно-пломбировочное устройство по п. 1, отличающееся тем, что на цилиндрической поверхности ролика выполнены зубцы. 4. Гибкое запорно-пломбировочное устройство по любому из п.п. 1-3, отличающееся тем, что поверхность окна вкладыша со стороны входного отверстия выполнена профилированной с образованием ложементов для роликов. 5. Гибкое запорно-пломбировочное устройство по любому из п.п. 1-4, отличающееся тем, что в толкателе выполнены боковые вырезы под перемычки окна. 6. Гибкое запорно-пломбировочное устройство по любому из п.п. 1-5, отличающееся тем, что вкладыш и/или корпус выполнены методом литья или обработкой металла давлением. 7. Гибкое запорно-пломбировочное устройство по любому из п.п. 1-6, отличающееся тем, что корпус и вкладыш выполнены плоскими по толщине. 8. Гибкое запорно-пломбировочное устройство по любому из п.п. 1-7, отличающееся тем, что вкладыш выполнен по ширине меньше, чем корпус,и размещен в корпусе с образованием между его наружной боковой поверхностью и внутренней боковой поверхностью корпуса канала, в котором размещен первый конец отрезка троса и зафиксирован прессованием корпуса, причем в боковой поверхности вкладыша выполнены выемки для расплющенных частей троса. 9. Гибкое запорно-пломбирующее устройство по любому из п.п. 1-7, отличающееся тем, что вкладыш выполнен по ширине меньше, чем корпус,в его боковой поверхности выполнен продольный паз, и он размещен в корпусе с образованием между внутренней боковой поверхностью корпуса и поверхностью паза канала, в котором размещен первый отрезок троса и зафиксирован прессованием корпуса, причем на поверхности паза вкладыша выполнено несколько выемок для расплющенных частей троса. 10. Гибкое запорно-пломбировочное устройство по любому из п.п. 1-9, отличающееся тем, что отрезок троса имеет спиральную свивку.
