Состав для консервирования и укрепления археологических находок из деградированной древесины

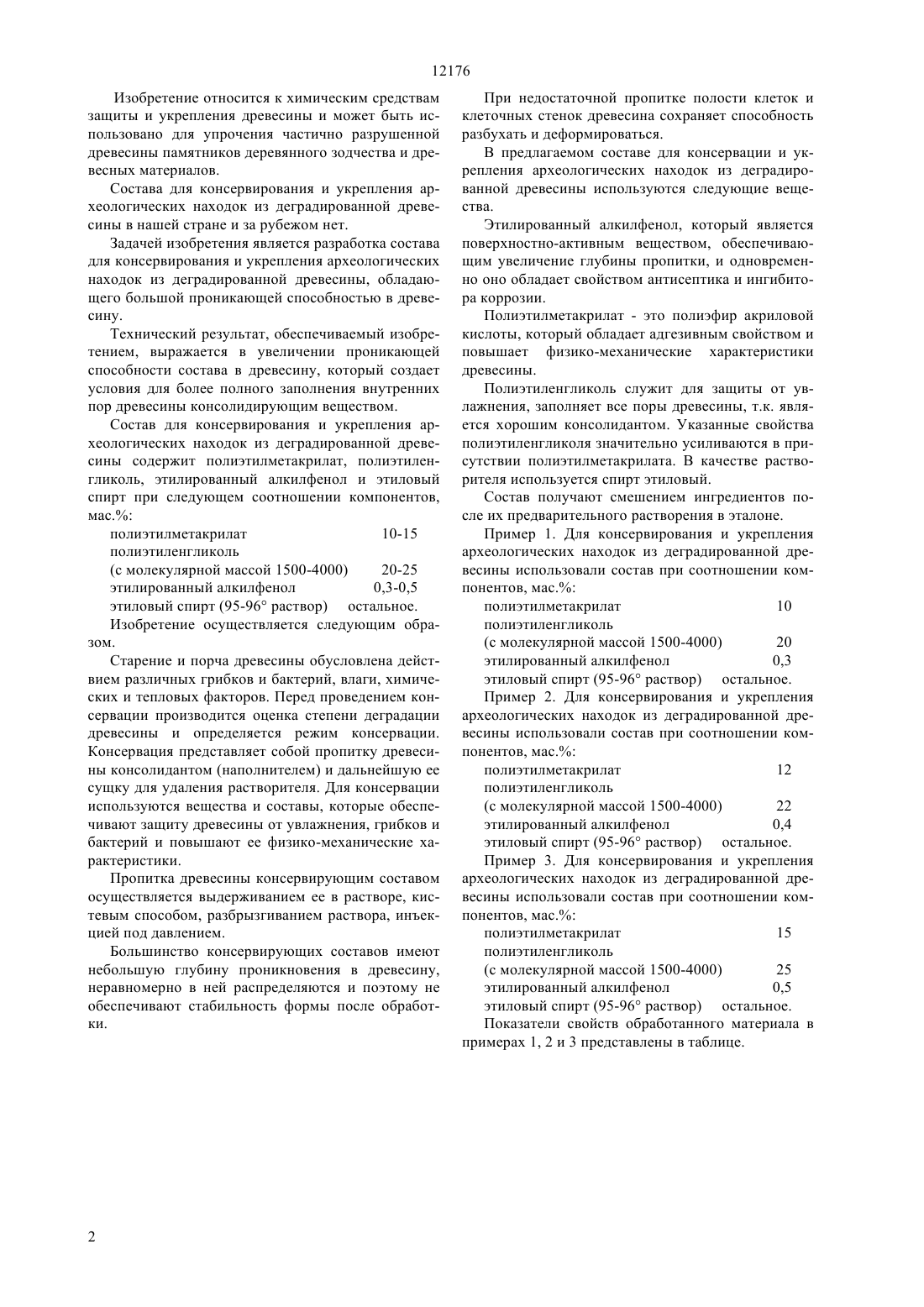

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ Технический результат, обеспечиваемый изобретением, выражается в увеличении проникающей способности состава в древесину, которая создает условия для более полного заполнения внутренних пор древесины консолидирующим веществом. Состав для консервирования и укрепления археологических находок из деградированной древесины содержит полиэтилметакрилат, полиэтиленгликоль, этилированный алкилфенол и этиловый спирт при следующем соотношении компонентов,мас.полиэтилметакрилат 10-15 полиэтиленгликоль(72) Ахметкалиев Рыскали Бактыгереевич Алтынбеков Крым Алтынбекович(73) Товарищество с ограниченной ответственностью Остров Крым(54) СОСТАВ ДЛЯ КОНСЕРВИРОВАНИЯ И УКРЕПЛЕНИЯ АРХЕОЛОГИЧЕСКИХ НАХОДОК ИЗ ДЕГРАДИРОВАННОЙ ДРЕВЕСИНЫ(57) Изобретение относится к химическим средствам защиты и укрепления древесины и может быть использовано для упрочения частично разрушенной древесины памятников деревянного зодчества и древесных материалов. 12176 Изобретение относится к химическим средствам защиты и укрепления древесины и может быть использовано для упрочения частично разрушенной древесины памятников деревянного зодчества и древесных материалов. Состава для консервирования и укрепления археологических находок из деградированной древесины в нашей стране и за рубежом нет. Задачей изобретения является разработка состава для консервирования и укрепления археологических находок из деградированной древесины, обладающего большой проникающей способностью в древесину. Технический результат, обеспечиваемый изобретением, выражается в увеличении проникающей способности состава в древесину, который создает условия для более полного заполнения внутренних пор древесины консолидирующим веществом. Состав для консервирования и укрепления археологических находок из деградированной древесины содержит полиэтилметакрилат, полиэтиленгликоль, этилированный алкилфенол и этиловый спирт при следующем соотношении компонентов,мас. полиэтилметакрилат 10-15 полиэтиленгликоль(с молекулярной массой 1500-4000) 20-25 этилированный алкилфенол 0,3-0,5 этиловый спирт (95-96 раствор) остальное. Изобретение осуществляется следующим образом. Старение и порча древесины обусловлена действием различных грибков и бактерий, влаги, химических и тепловых факторов. Перед проведением консервации производится оценка степени деградации древесины и определяется режим консервации. Консервация представляет собой пропитку древесины консолидантом (наполнителем) и дальнейшую ее сущку для удаления растворителя. Для консервации используются вещества и составы, которые обеспечивают защиту древесины от увлажнения, грибков и бактерий и повышают ее физико-механические характеристики. Пропитка древесины консервирующим составом осуществляется выдерживанием ее в растворе, кистевым способом, разбрызгиванием раствора, инъекцией под давлением. Большинство консервирующих составов имеют небольшую глубину проникновения в древесину,неравномерно в ней распределяются и поэтому не обеспечивают стабильность формы после обработки. При недостаточной пропитке полости клеток и клеточных стенок древесина сохраняет способность разбухать и деформироваться. В предлагаемом составе для консервации и укрепления археологических находок из деградированной древесины используются следующие вещества. Этилированный алкилфенол, который является поверхностно-активным веществом, обеспечивающим увеличение глубины пропитки, и одновременно оно обладает свойством антисептика и ингибитора коррозии. Полиэтилметакрилат - это полиэфир акриловой кислоты, который обладает адгезивным свойством и повышает физико-механические характеристики древесины. Полиэтиленгликоль служит для защиты от увлажнения, заполняет все поры древесины, т.к. является хорошим консолидантом. Указанные свойства полиэтиленгликоля значительно усиливаются в присутствии полиэтилметакрилата. В качестве растворителя используется спирт этиловый. Состав получают смешением ингредиентов после их предварительного растворения в эталоне. Пример 1. Для консервирования и укрепления археологических находок из деградированной древесины использовали состав при соотношении компонентов, мас. полиэтилметакрилат 10 полиэтиленгликоль(с молекулярной массой 1500-4000) 20 этилированный алкилфенол 0,3 этиловый спирт (95-96 раствор) остальное. Пример 2. Для консервирования и укрепления археологических находок из деградированной древесины использовали состав при соотношении компонентов, мас. полиэтилметакрилат 12 полиэтиленгликоль(с молекулярной массой 1500-4000) 22 этилированный алкилфенол 0,4 этиловый спирт (95-96 раствор) остальное. Пример 3. Для консервирования и укрепления археологических находок из деградированной древесины использовали состав при соотношении компонентов, мас. полиэтилметакрилат 15 полиэтиленгликоль(с молекулярной массой 1500-4000) 25 этилированный алкилфенол 0,5 этиловый спирт (95-96 раствор) остальное. Показатели свойств обработанного материала в примерах 1, 2 и 3 представлены в таблице. 12176 Таблица Показатели свойств обработанного материала Наименование показателей Поглощенное количество состава,Водопоглощение на 25 сутки,мас. Биозащитная способность Степень обрастания образцов Потеря массы Предел прочности при сжатии, к контролю В качестве контроля использовалась необработанная древесина. Из таблицы видно, что наибольшее консервирующее и укрепляющее свойство проявили составы в примерах 2 и 3, а соотношение компонентов в примере 2 является наиболее оптимальным для серийного промышленного выпуска состава. Таким образом, применение состава по примеру 2 обеспечит защиту консервированного изделия от увлажнения, от поражения грибками и бактериями и значительно укрепит его физико-механические характеристики. ФОРМУЛА ИЗОБРЕТЕНИЯ Состав для консервирования и укрепления археологических находок из деградированной древесины, отличающийся тем, что он содержит полиэтилметакрилат, поли-этиленгликоль (с молекулярной массой 1500-4000), этилированный алкилфенол и этиловый спирт 95-96 при следующем соотношении компонентов, мас. Полиэтилметакрилат 10-15 Полиэтиленгликоль
