Распределительное устройство высоковольтных подстанций по принципиальной электрической схеме с полуторным подключением присоединений

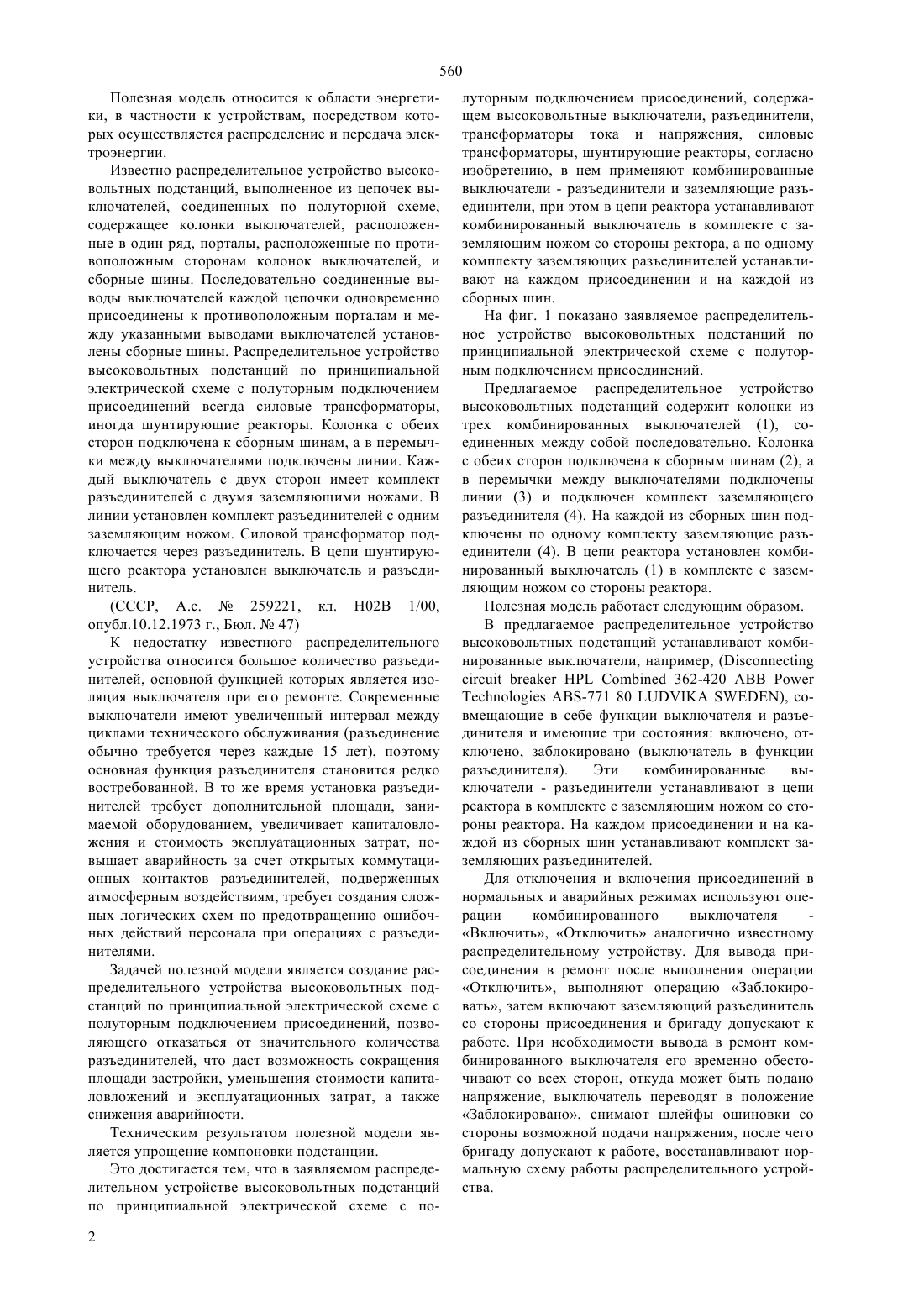

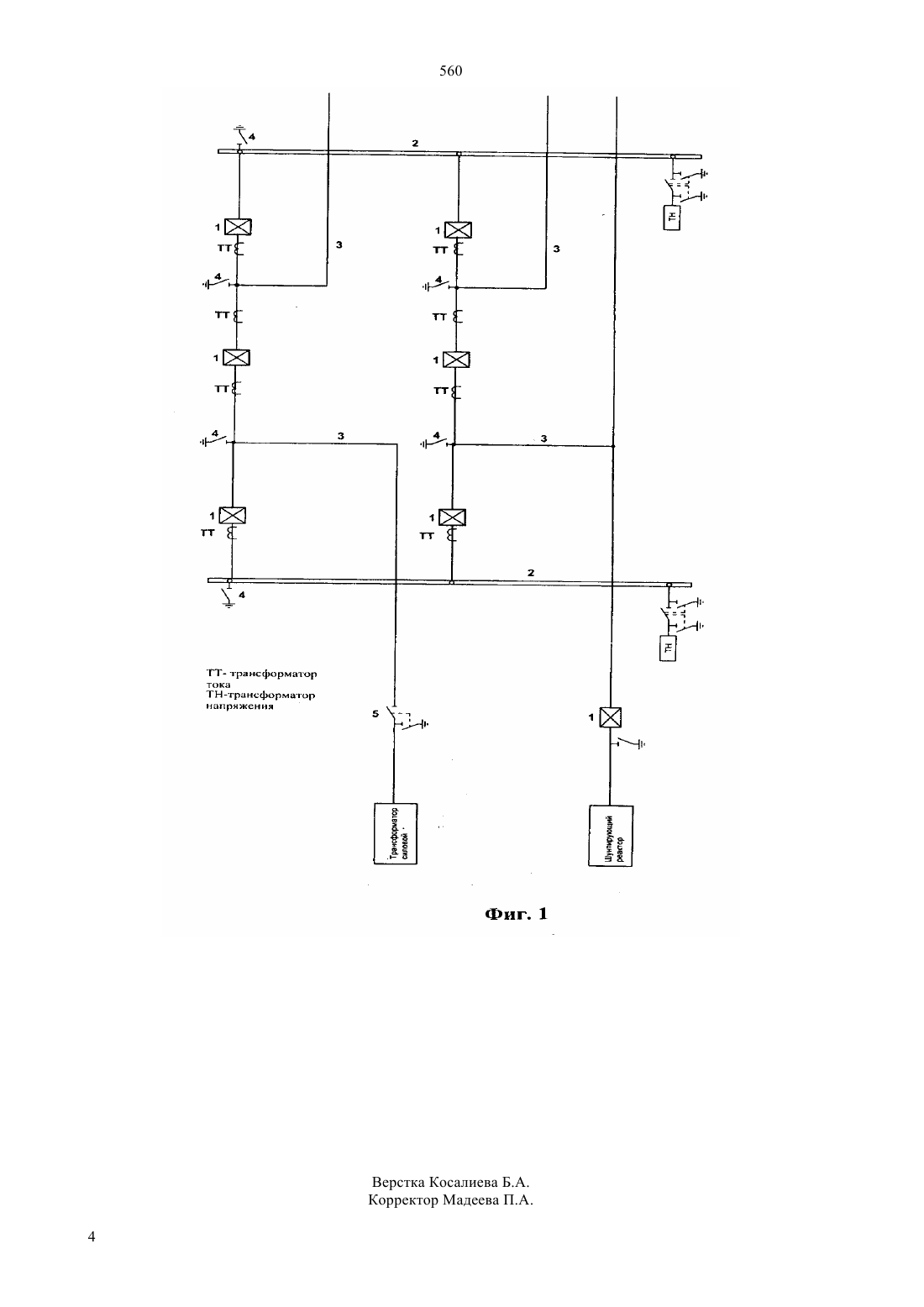

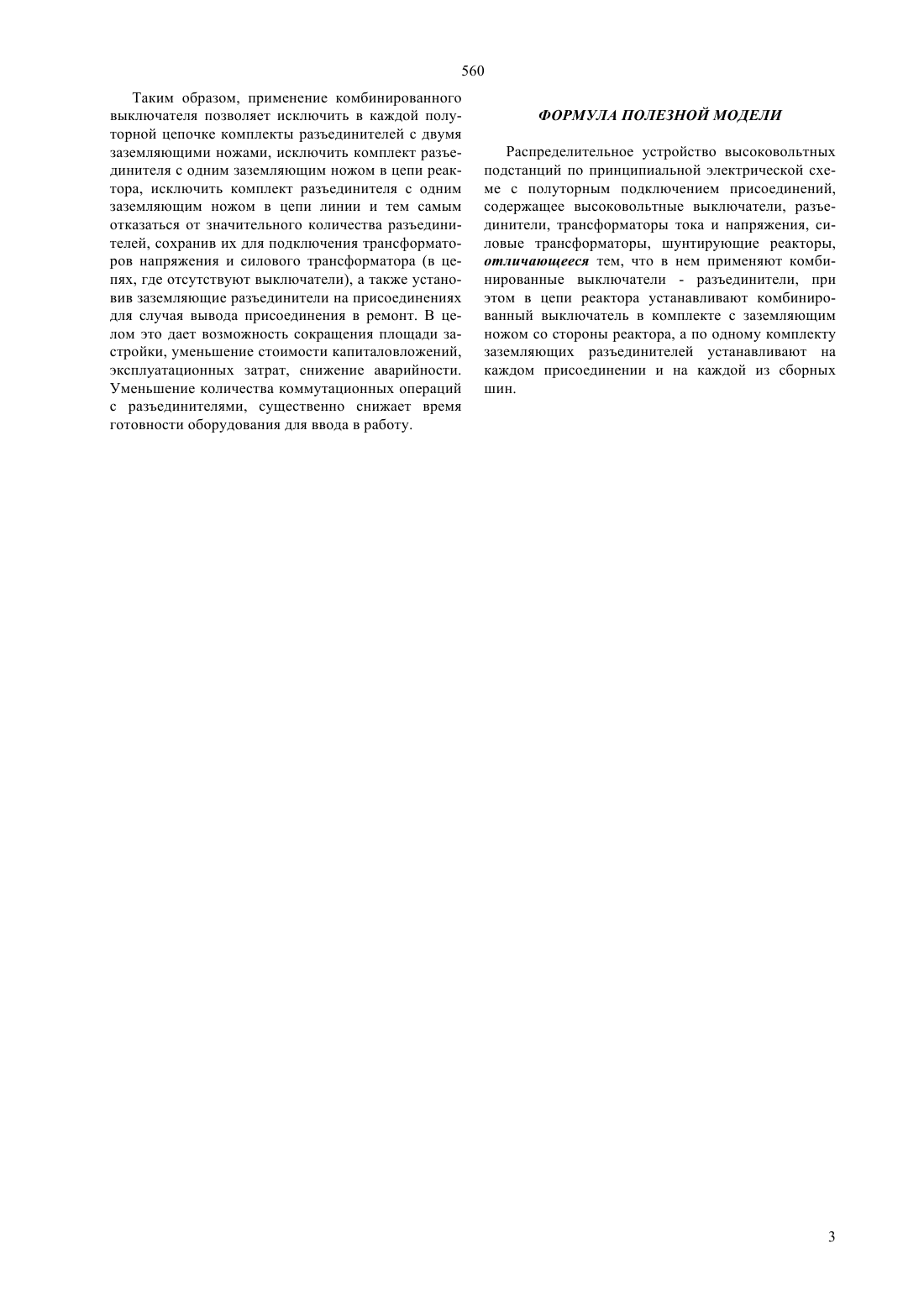

(51) 02 1/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Техническим результатом полезной модели является упрощение компоновки подстанции. Это достигается тем, что в заявляемом распределительном устройстве высоковольтных подстанций по принципиальной электрической содержащем высоковольтные выключатели, схеме с полуторным подключением присоединений,разъединители, трансформаторы тока и напряжения,силовые трансформаторы, шунтирующие реакторы,согласно изобретению,в нем применяют комбинированные выключатели - разъединители и заземляющие разъединители, при этом в цепи реактора устанавливают комбинированный выключатель в комплекте с заземляющим ножом со стороны ректора, а по одному комплекту заземляющих разъединителей устанавливают на каждом присоединении и на каждой из сборных шин.(72) Акопьянц Георгий Саркисович Певзнер Лев Залманович Бабин Сергей Павлович Писмарев Валерий Михайлович(73) Акционерное общество Казахстанский научно-исследовательский и проектноизыскательский институт топливно-энергетических систем Энергия(54) РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО ВЫСОКОВОЛЬТНЫХ ПОДСТАНЦИЙ ПО ПРИНЦИПИАЛЬНОЙ ЭЛЕКТРИЧЕСКОЙ СХЕМЕ С ПОЛУТОРНЫМ ПОДКЛЮЧЕНИЕМ ПРИСОЕДИНЕНИЙ(57) Полезная модель относится к области энергетики, в частности к устройствам, посредством которых осуществляется распределение и передача электроэнергии. 560 Полезная модель относится к области энергетики, в частности к устройствам, посредством которых осуществляется распределение и передача электроэнергии. Известно распределительное устройство высоковольтных подстанций, выполненное из цепочек выключателей, соединенных по полуторной схеме,содержащее колонки выключателей, расположенные в один ряд, порталы, расположенные по противоположным сторонам колонок выключателей, и сборные шины. Последовательно соединенные выводы выключателей каждой цепочки одновременно присоединены к противоположным порталам и между указанными выводами выключателей установлены сборные шины. Распределительное устройство высоковольтных подстанций по принципиальной электрической схеме с полуторным подключением присоединений всегда силовые трансформаторы,иногда шунтирующие реакторы. Колонка с обеих сторон подключена к сборным шинам, а в перемычки между выключателями подключены линии. Каждый выключатель с двух сторон имеет комплект разъединителей с двумя заземляющими ножами. В линии установлен комплект разъединителей с одним заземляющим ножом. Силовой трансформатор подключается через разъединитель. В цепи шунтирующего реактора установлен выключатель и разъединитель.(СССР, А.с.259221, кл. Н 02 В 1/00,опубл.10.12.1973 г., Бюл.47) К недостатку известного распределительного устройства относится большое количество разъединителей, основной функцией которых является изоляция выключателя при его ремонте. Современные выключатели имеют увеличенный интервал между циклами технического обслуживания (разъединение обычно требуется через каждые 15 лет), поэтому основная функция разъединителя становится редко востребованной. В то же время установка разъединителей требует дополнительной площади, занимаемой оборудованием, увеличивает капиталовложения и стоимость эксплуатационных затрат, повышает аварийность за счет открытых коммутационных контактов разъединителей, подверженных атмосферным воздействиям, требует создания сложных логических схем по предотвращению ошибочных действий персонала при операциях с разъединителями. Задачей полезной модели является создание распределительного устройства высоковольтных подстанций по принципиальной электрической схеме с полуторным подключением присоединений, позволяющего отказаться от значительного количества разъединителей, что даст возможность сокращения площади застройки, уменьшения стоимости капиталовложений и эксплуатационных затрат, а также снижения аварийности. Техническим результатом полезной модели является упрощение компоновки подстанции. Это достигается тем, что в заявляемом распределительном устройстве высоковольтных подстанций по принципиальной электрической схеме с по 2 луторным подключением присоединений, содержащем высоковольтные выключатели, разъединители,трансформаторы тока и напряжения, силовые трансформаторы, шунтирующие реакторы, согласно изобретению, в нем применяют комбинированные выключатели - разъединители и заземляющие разъединители, при этом в цепи реактора устанавливают комбинированный выключатель в комплекте с заземляющим ножом со стороны ректора, а по одному комплекту заземляющих разъединителей устанавливают на каждом присоединении и на каждой из сборных шин. На фиг. 1 показано заявляемое распределительное устройство высоковольтных подстанций по принципиальной электрической схеме с полуторным подключением присоединений. Предлагаемое распределительное устройство высоковольтных подстанций содержит колонки из трех комбинированных выключателей (1), соединенных между собой последовательно. Колонка с обеих сторон подключена к сборным шинам (2), а в перемычки между выключателями подключены линии (3) и подключен комплект заземляющего разъединителя (4). На каждой из сборных шин подключены по одному комплекту заземляющие разъединители (4). В цепи реактора установлен комбинированный выключатель (1) в комплекте с заземляющим ножом со стороны реактора. Полезная модель работает следующим образом. В предлагаемое распределительное устройство высоковольтных подстанций устанавливают комбинированные выключатели, например, (362-420-771 80), совмещающие в себе функции выключателя и разъединителя и имеющие три состояния включено, отключено, заблокировано (выключатель в функции разъединителя). Эти комбинированные выключатели - разъединители устанавливают в цепи реактора в комплекте с заземляющим ножом со стороны реактора. На каждом присоединении и на каждой из сборных шин устанавливают комплект заземляющих разъединителей. Для отключения и включения присоединений в нормальных и аварийных режимах используют операции комбинированного выключателя Включить, Отключить аналогично известному распределительному устройству. Для вывода присоединения в ремонт после выполнения операции Отключить, выполняют операцию Заблокировать, затем включают заземляющий разъединитель со стороны присоединения и бригаду допускают к работе. При необходимости вывода в ремонт комбинированного выключателя его временно обесточивают со всех сторон, откуда может быть подано напряжение, выключатель переводят в положение Заблокировано, снимают шлейфы ошиновки со стороны возможной подачи напряжения, после чего бригаду допускают к работе, восстанавливают нормальную схему работы распределительного устройства. 560 Таким образом, применение комбинированного выключателя позволяет исключить в каждой полуторной цепочке комплекты разъединителей с двумя заземляющими ножами, исключить комплект разъединителя с одним заземляющим ножом в цепи реактора, исключить комплект разъединителя с одним заземляющим ножом в цепи линии и тем самым отказаться от значительного количества разъединителей, сохранив их для подключения трансформаторов напряжения и силового трансформатора (в цепях, где отсутствуют выключатели), а также установив заземляющие разъединители на присоединениях для случая вывода присоединения в ремонт. В целом это дает возможность сокращения площади застройки, уменьшение стоимости капиталовложений,эксплуатационных затрат, снижение аварийности. Уменьшение количества коммутационных операций с разъединителями, существенно снижает время готовности оборудования для ввода в работу. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Распределительное устройство высоковольтных подстанций по принципиальной электрической схеме с полуторным подключением присоединений,содержащее высоковольтные выключатели, разъединители, трансформаторы тока и напряжения, силовые трансформаторы, шунтирующие реакторы,отличающееся тем, что в нем применяют комбинированные выключатели - разъединители, при этом в цепи реактора устанавливают комбинированный выключатель в комплекте с заземляющим ножом со стороны реактора, а по одному комплекту заземляющих разъединителей устанавливают на каждом присоединении и на каждой из сборных шин.
