Гибкое запорно-пломбировочное устройство

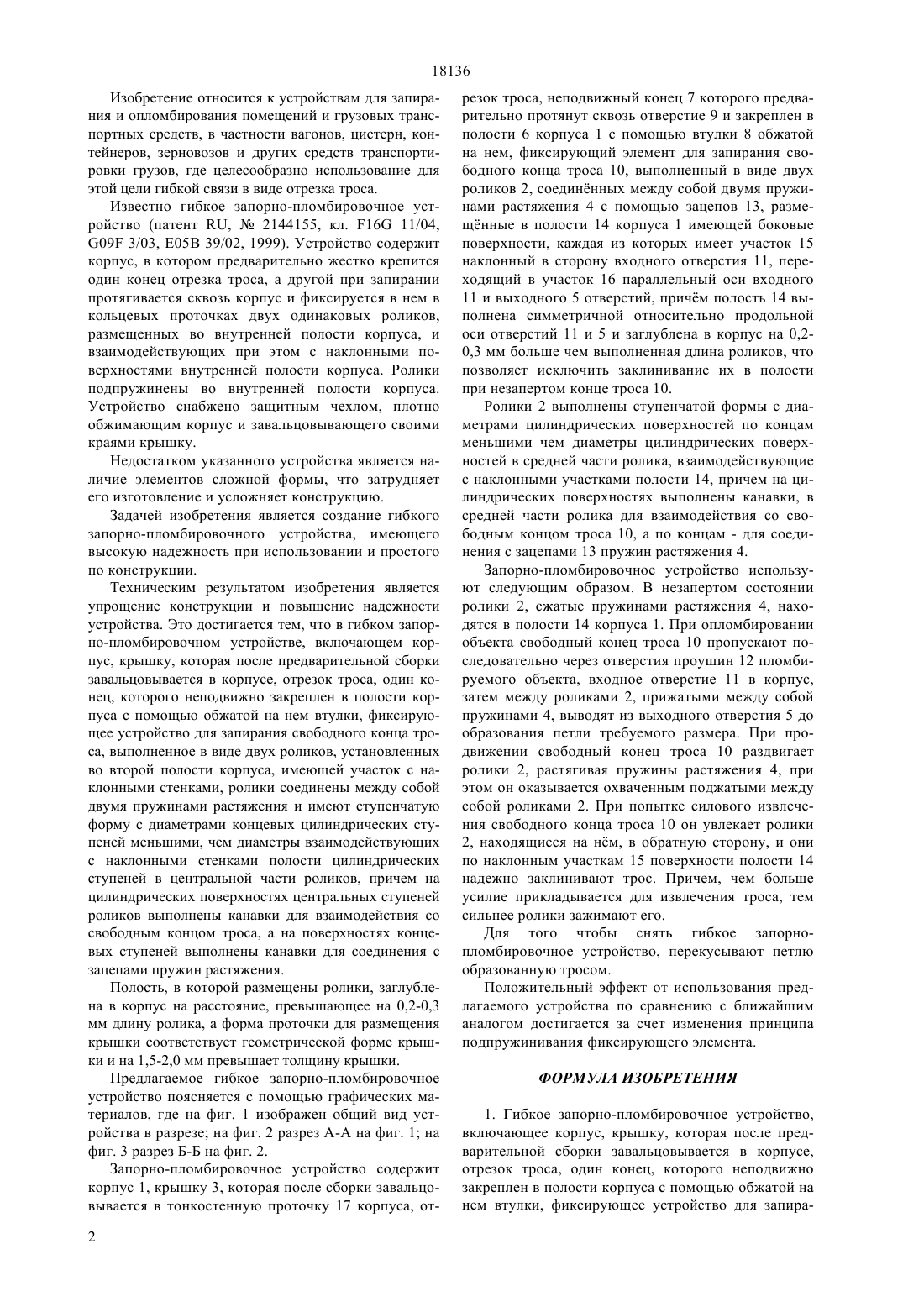

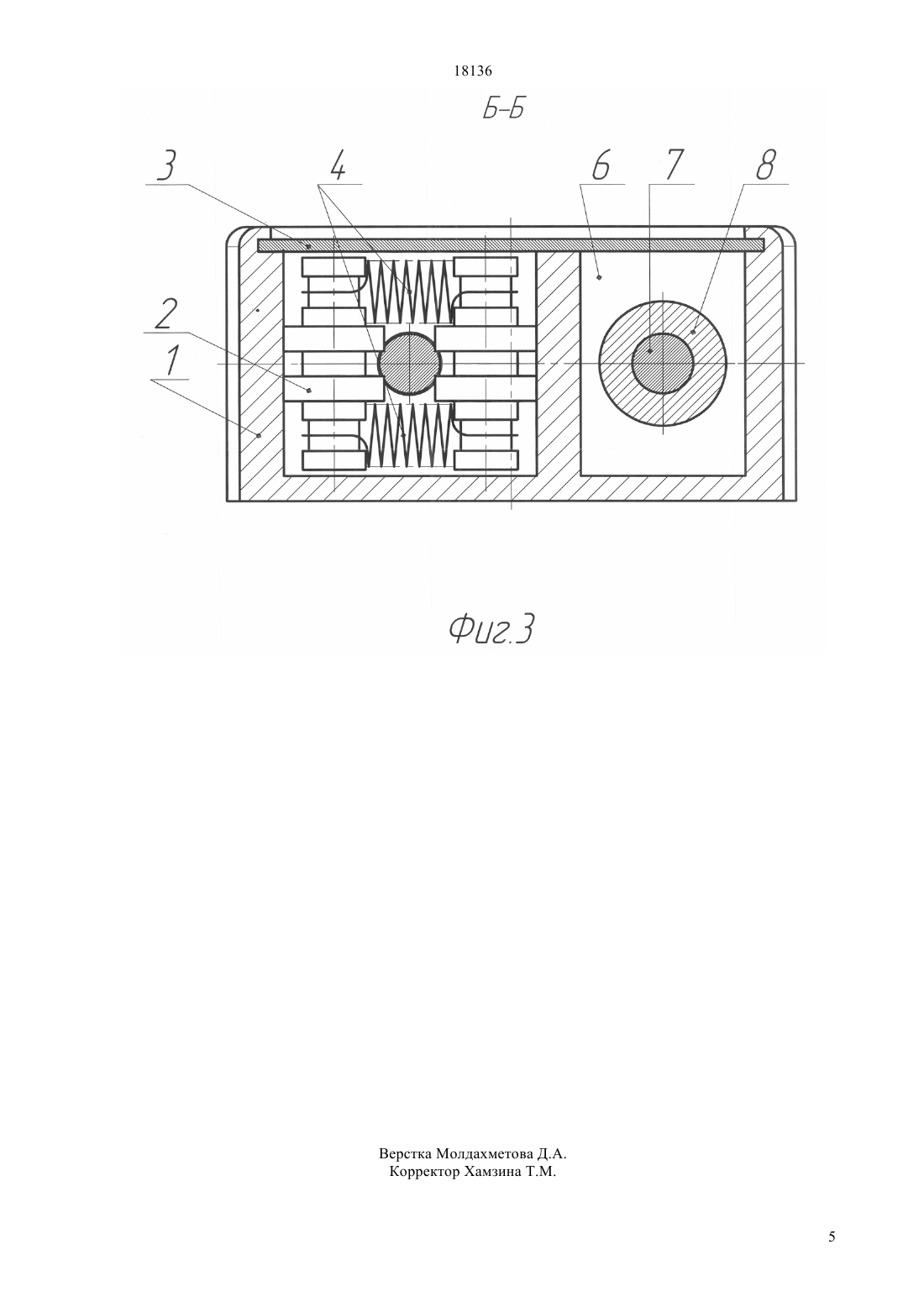

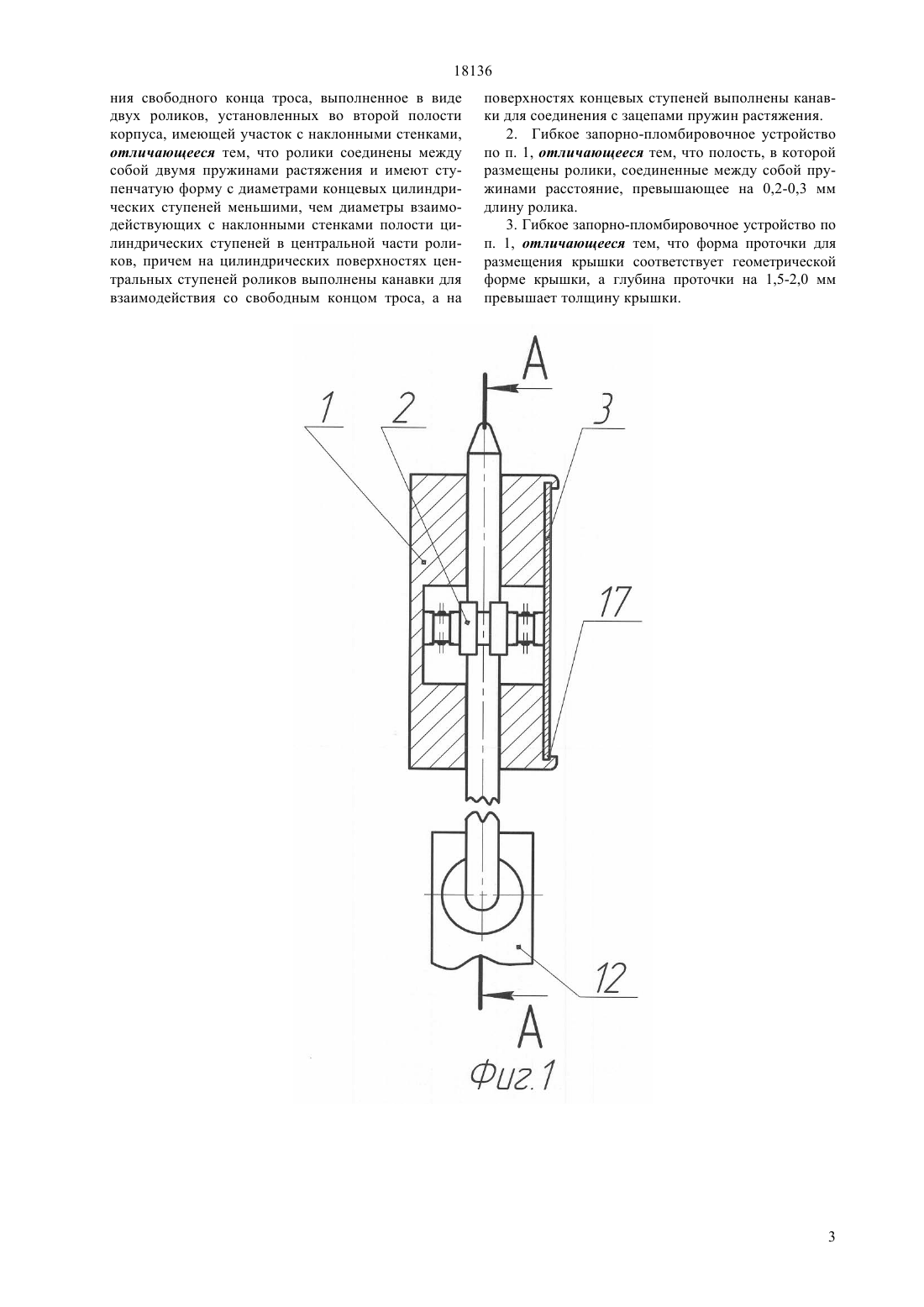

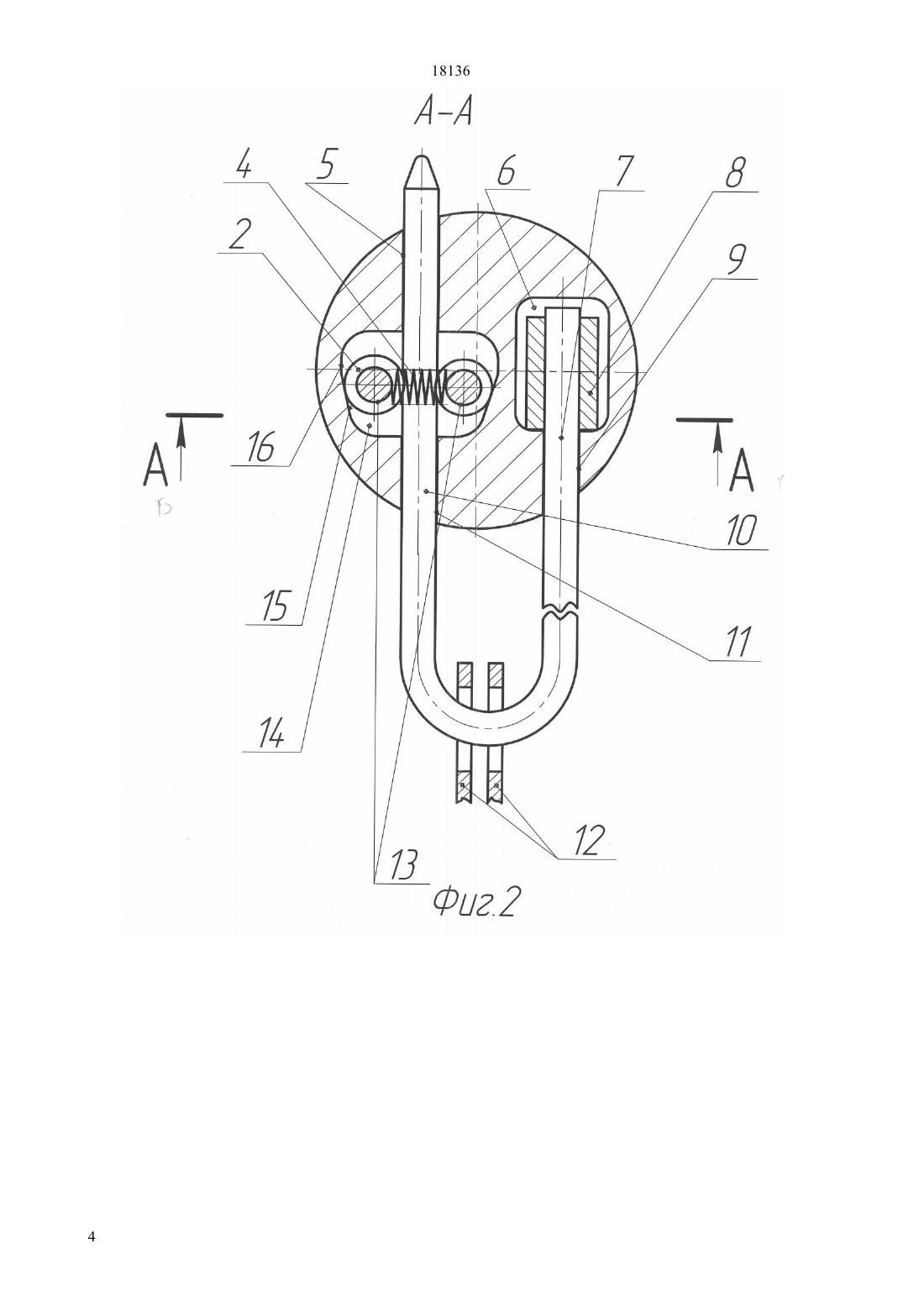

(51) 05 39/02 (2006.01) 05 65/18 (2006.01) 65 55/06 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ зование для этой цели гибкой связи в виде отрезка троса. Техническим результатом изобретения является упрощение конструкции, технологии изготовления и повышение надежности устройства. Этот технический результат достигается за счет того, что в гибком запорно-пломбировочном устройстве один конец троса предварительно фиксируется в корпусе, а второй при запирании протягивается сквозь корпус и фиксируется в нм в кольцевых канавках двух роликов ступенчатой формы, соединенных между собой двумя пружинами растяжения. Ролики с пружинами размещены в полости корпуса заглубленной в него на 0,2-0,3 мм больше чем длина роликов. Устройство снабжено крышкой, размещенной и завальцованной в проточке корпуса.(72) Лежнев Федор Алексеевич Гусев Сергей Николаевич(57) Изобретение относится к устройствам для запирания и опломбирования помещений и грузовых транспортных средств, в частности вагонов, цистерн, контейнеров, зерновозов и других средств транспортировки грузов, где целесообразно исполь 18136 Изобретение относится к устройствам для запирания и опломбирования помещений и грузовых транспортных средств, в частности вагонов, цистерн, контейнеров, зерновозов и других средств транспортировки грузов, где целесообразно использование для этой цели гибкой связи в виде отрезка троса. Известно гибкое запорно-пломбировочное устройство (патент ,2144155, кл. 16 11/04,09 3/03, Е 05 В 39/02, 1999). Устройство содержит корпус, в котором предварительно жестко крепится один конец отрезка троса, а другой при запирании протягивается сквозь корпус и фиксируется в нем в кольцевых проточках двух одинаковых роликов,размещенных во внутренней полости корпуса, и взаимодействующих при этом с наклонными поверхностями внутренней полости корпуса. Ролики подпружинены во внутренней полости корпуса. Устройство снабжено защитным чехлом, плотно обжимающим корпус и завальцовывающего своими краями крышку. Недостатком указанного устройства является наличие элементов сложной формы, что затрудняет его изготовление и усложняет конструкцию. Задачей изобретения является создание гибкого запорно-пломбировочного устройства, имеющего высокую надежность при использовании и простого по конструкции. Техническим результатом изобретения является упрощение конструкции и повышение надежности устройства. Это достигается тем, что в гибком запорно-пломбировочном устройстве, включающем корпус, крышку, которая после предварительной сборки завальцовывается в корпусе, отрезок троса, один конец, которого неподвижно закреплен в полости корпуса с помощью обжатой на нем втулки, фиксирующее устройство для запирания свободного конца троса, выполненное в виде двух роликов, установленных во второй полости корпуса, имеющей участок с наклонными стенками, ролики соединены между собой двумя пружинами растяжения и имеют ступенчатую форму с диаметрами концевых цилиндрических ступеней меньшими, чем диаметры взаимодействующих с наклонными стенками полости цилиндрических ступеней в центральной части роликов, причем на цилиндрических поверхностях центральных ступеней роликов выполнены канавки для взаимодействия со свободным концом троса, а на поверхностях концевых ступеней выполнены канавки для соединения с зацепами пружин растяжения. Полость, в которой размещены ролики, заглублена в корпус на расстояние, превышающее на 0,2-0,3 мм длину ролика, а форма проточки для размещения крышки соответствует геометрической форме крышки и на 1,5-2,0 мм превышает толщину крышки. Предлагаемое гибкое запорно-пломбировочное устройство поясняется с помощью графических материалов, где на фиг. 1 изображен общий вид устройства в разрезе на фиг. 2 разрез А-А на фиг. 1 на фиг. 3 разрез Б-Б на фиг. 2. Запорно-пломбировочное устройство содержит корпус 1, крышку 3, которая после сборки завальцовывается в тонкостенную проточку 17 корпуса, от 2 резок троса, неподвижный конец 7 которого предварительно протянут сквозь отверстие 9 и закреплен в полости 6 корпуса 1 с помощью втулки 8 обжатой на нем, фиксирующий элемент для запирания свободного конца троса 10, выполненный в виде двух роликов 2, соединнных между собой двумя пружинами растяжения 4 с помощью зацепов 13, размещнные в полости 14 корпуса 1 имеющей боковые поверхности, каждая из которых имеет участок 15 наклонный в сторону входного отверстия 11, переходящий в участок 16 параллельный оси входного 11 и выходного 5 отверстий, причм полость 14 выполнена симметричной относительно продольной оси отверстий 11 и 5 и заглублена в корпус на 0,20,3 мм больше чем выполненная длина роликов, что позволяет исключить заклинивание их в полости при незапертом конце троса 10. Ролики 2 выполнены ступенчатой формы с диаметрами цилиндрических поверхностей по концам меньшими чем диаметры цилиндрических поверхностей в средней части ролика, взаимодействующие с наклонными участками полости 14, причем на цилиндрических поверхностях выполнены канавки, в средней части ролика для взаимодействия со свободным концом троса 10, а по концам - для соединения с зацепами 13 пружин растяжения 4. Запорно-пломбировочное устройство используют следующим образом. В незапертом состоянии ролики 2, сжатые пружинами растяжения 4, находятся в полости 14 корпуса 1. При опломбировании объекта свободный конец троса 10 пропускают последовательно через отверстия проушин 12 пломбируемого объекта, входное отверстие 11 в корпус,затем между роликами 2, прижатыми между собой пружинами 4, выводят из выходного отверстия 5 до образования петли требуемого размера. При продвижении свободный конец троса 10 раздвигает ролики 2, растягивая пружины растяжения 4, при этом он оказывается охваченным поджатыми между собой роликами 2. При попытке силового извлечения свободного конца троса 10 он увлекает ролики 2, находящиеся на нм, в обратную сторону, и они по наклонным участкам 15 поверхности полости 14 надежно заклинивают трос. Причем, чем больше усилие прикладывается для извлечения троса, тем сильнее ролики зажимают его. Для того чтобы снять гибкое запорнопломбировочное устройство, перекусывают петлю образованную тросом. Положительный эффект от использования предлагаемого устройства по сравнению с ближайшим аналогом достигается за счет изменения принципа подпружинивания фиксирующего элемента. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Гибкое запорно-пломбировочное устройство,включающее корпус, крышку, которая после предварительной сборки завальцовывается в корпусе,отрезок троса, один конец, которого неподвижно закреплен в полости корпуса с помощью обжатой на нем втулки, фиксирующее устройство для запира 18136 ния свободного конца троса, выполненное в виде двух роликов, установленных во второй полости корпуса, имеющей участок с наклонными стенками,отличающееся тем, что ролики соединены между собой двумя пружинами растяжения и имеют ступенчатую форму с диаметрами концевых цилиндрических ступеней меньшими, чем диаметры взаимодействующих с наклонными стенками полости цилиндрических ступеней в центральной части роликов, причем на цилиндрических поверхностях центральных ступеней роликов выполнены канавки для взаимодействия со свободным концом троса, а на поверхностях концевых ступеней выполнены канавки для соединения с зацепами пружин растяжения. 2. Гибкое запорно-пломбировочное устройство по п. 1, отличающееся тем, что полость, в которой размещены ролики, соединенные между собой пружинами расстояние, превышающее на 0,2-0,3 мм длину ролика. 3. Гибкое запорно-пломбировочное устройство по п. 1, отличающееся тем, что форма проточки для размещения крышки соответствует геометрической форме крышки, а глубина проточки на 1,5-2,0 мм превышает толщину крышки.
