Гидроцилиндр с гибким штоком

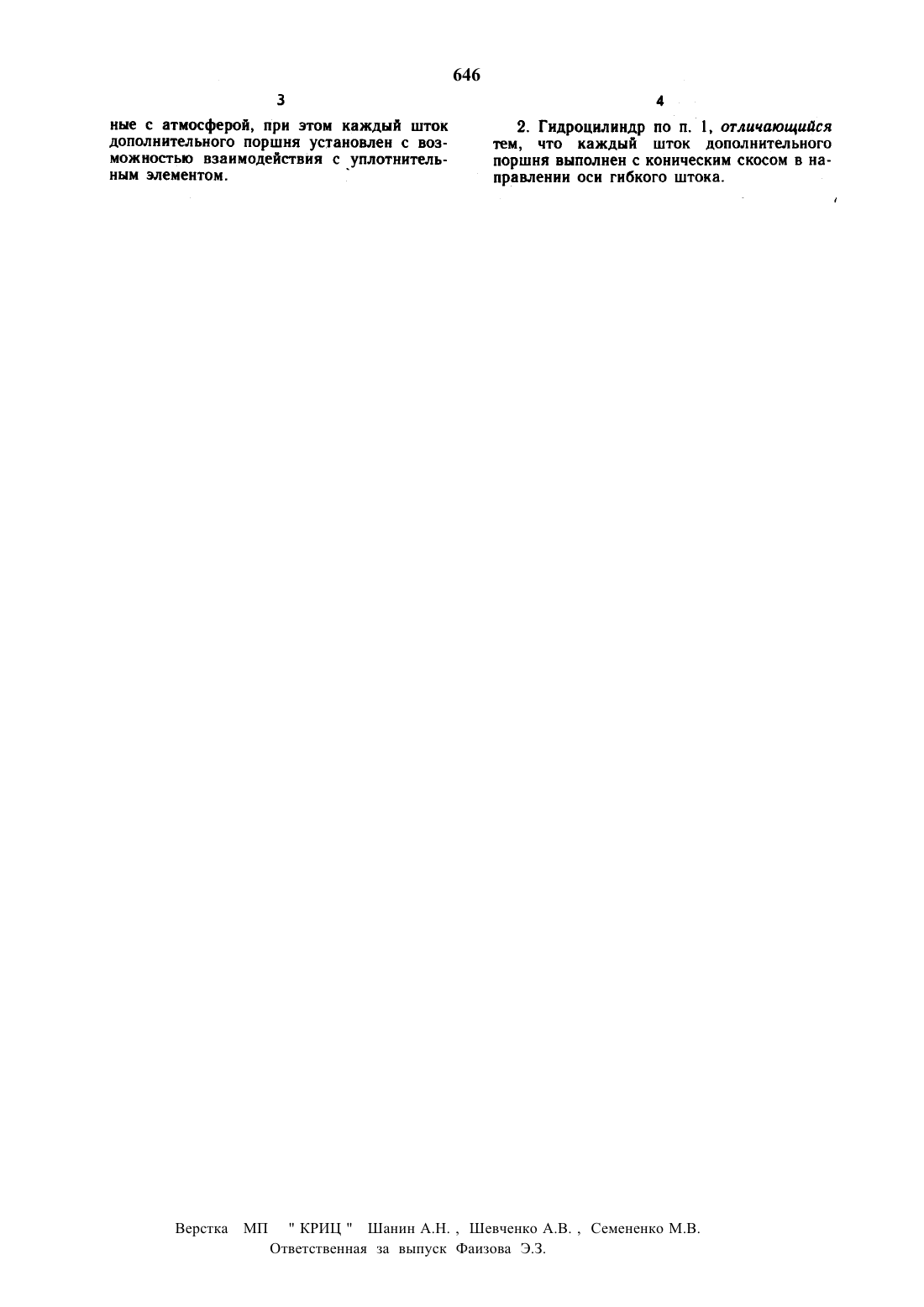

ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ(56) Авторское свидетельство СССР М 1404695, кл. Р 15 В 15/06, 1984.(57) Изобретение может быть использовано для передачи тягового усилия перемещаемому объекту и позволяет повысить надежность узла уплотнения гидроцилиндра за счет автоматического поджатия уплотнительных элементов. Узел уплотнения 10 выполнен в виде встречно установленных поршней 12, 13 со штоками, замкнутая полость 14 между которыми заполнена пластичнымга эд чин 17материалом, например бутепролом. Гибкий шток 8 проходит через сквозной осевой канал, выполненный в поршнях 12, 13, и охвачен установленными в них уплотнительными элементами 15, 16. При подаче давления в рабочую полость 6 гидроцилиндра поршень 1Изобретение относится к машиностроению и может быть использовано в качестве гидропривода для передачи тягового усилия перемещаемому объекту.Цель изобретения повышение надежности узла уплотнения гидроцилиндра за счет автоматического поджатия уплотнительных элементов во время работы гидроцилиндра.На чертеже представлен гидроцилиндр с гибким штоком, продольный разрез.Гидроцилиндр с гибким штоком содержит корпус 1 с секциями 2 и 3 и крышками 4 и 5. В секции 3 с образованием рабочей полости 6 размещен поршень 7 с гибким штоком 8, проходящий через секцию 2, и выполнен в канал 9 подвода рабочей среды. В секции 2 размещен узел уплотнения 10. Узел уплотнения 10 содержит поршеньпреобразователь 11 давления, дополнительные поршни 12 и 13 со штоками, замкнутую полость 14, заполненную пластичным материалом, например, бутепролом, и уплотнительные элементы 15 и 16. Поршень-преобразователь 11 давления выполнен с внутренней расточкой 17 и радиальным каналом 18 и установлен между замкнутой полостью 14 и рабочей полостью 6. .Замкнутая полость 14 образована поршнем-преобразователем 11 давления и встречно установленными поршнями 12 и 13. Между поршнями 12 и 13, крышкой 4 и поршнемпреобразователем 11 давления расположены полости 19 и 20. Полость 19 сообщена с атмосферой посредством продольного канала 21 в крышке 4, а полость 20 посредством радиального канала 18 и отверстия 22 в секции 2 корпуса.Штоки поршней 12 и 13 установлены соответственно в крышке 4 и поршне-преобразователе 11 давления, выполнены скоиическими екосами 23 в направлении оси гибкого штока 8 и взаимодействуют с уплотнительными элементами 15 и 16.Узел уплотнения 10 снабжен патрубком 24 с пробкой 25, предназначенными для подключения внешнего заправочного приспо 646преобразователь давления 11 взаимодействует с пластичным материалом, который обжимает шток 8, предотвращая утечки рабочей жидкости. Одновременно происходит поджим уплотнительных элементов 15, 16. 1 з. п. ф-лы, 1 ил.2 собления при заправке полости 14 пластичным материалом.Гибкий шток 8 выполнен в виде каната,межпроволочноепространство по всей длине заполнено пластичным материалом.Гидроцилиндр с гибким штоком работает следующим образом.При подаче рабочей жидкости под давлением по каналу 9 в рабочую полость 6 поршень 7 с гибким штоком 8 перемещается вниз (по чертежу). При этом поршень-преобразователь 11 давления, перемещаясь под воздействием рабочей среды, создает в полости 14 избыточное давление. Пластичный материал под давлением обжимает шток 8, предотвращая утечки рабочей жидкости через узел уплотнения 10 наружу гидроцилиндра и одновременно воздействует на поршни 12 и 13, которые зажимают уплотнительные элементы 15 и 16 за счет перепада давления между полостью 14 и полостями 19 и 20,сообщенными с атмосферой. Тем самым осу- ществляется ЗВТОМЗТИЧССКНЙ ПОДЖИМ УПЛОТ нительных элементов 15 и 16 в зависимости от давления пластичного материала в полости 14 во время работы гидроцилиндра.1. Гидроцилиндр с гибким штоком, содержащий секционный корпус с торцовыми крышками, поршень с гибким штоком в виде каната, узел уплотнения, размещенный в концевой секции и снабженный уплотнительными элементами, замкнутая полость между которыми заполнена пластичным материалом, и преобразователем давления, установленным с возможностью взаимодействия с пластичным материалом замкнутой полости,отличающийся тем, что, с целью повышения надежности узла уплотнения, преобразователь давления выполнен с внутренней расточкой, узел уплотнения снабжен дополнительЧ ными поршнями со штоками, выполненными со сквозными осевыми каналами для размещения штока, встречно установленными с возможностью взаимодействия с пластичным материалом замкнутой полости и образующими с крышкой и внутренней расточкой преобразователя давления полости, сообщен 6463 4 ные с атмосферой, при этом каждый шток 2. Гидроцилиндр по п. 1, отличающийся дополнительного поршня установлен с воз- тем, что каждый шток дополнительного можностью взаимодействия с уплотнителъ- поршня выполнен с коническим скосом в наным элементом. правлении оси гибкого штока.Верстка МП КРИЦ Шанин А.Н. , Шевченко А.В. , Семененко М.В. Ответственная за выпуск Фаизова Э.З.
