Устройство для удаления окислов с поверхности расплава

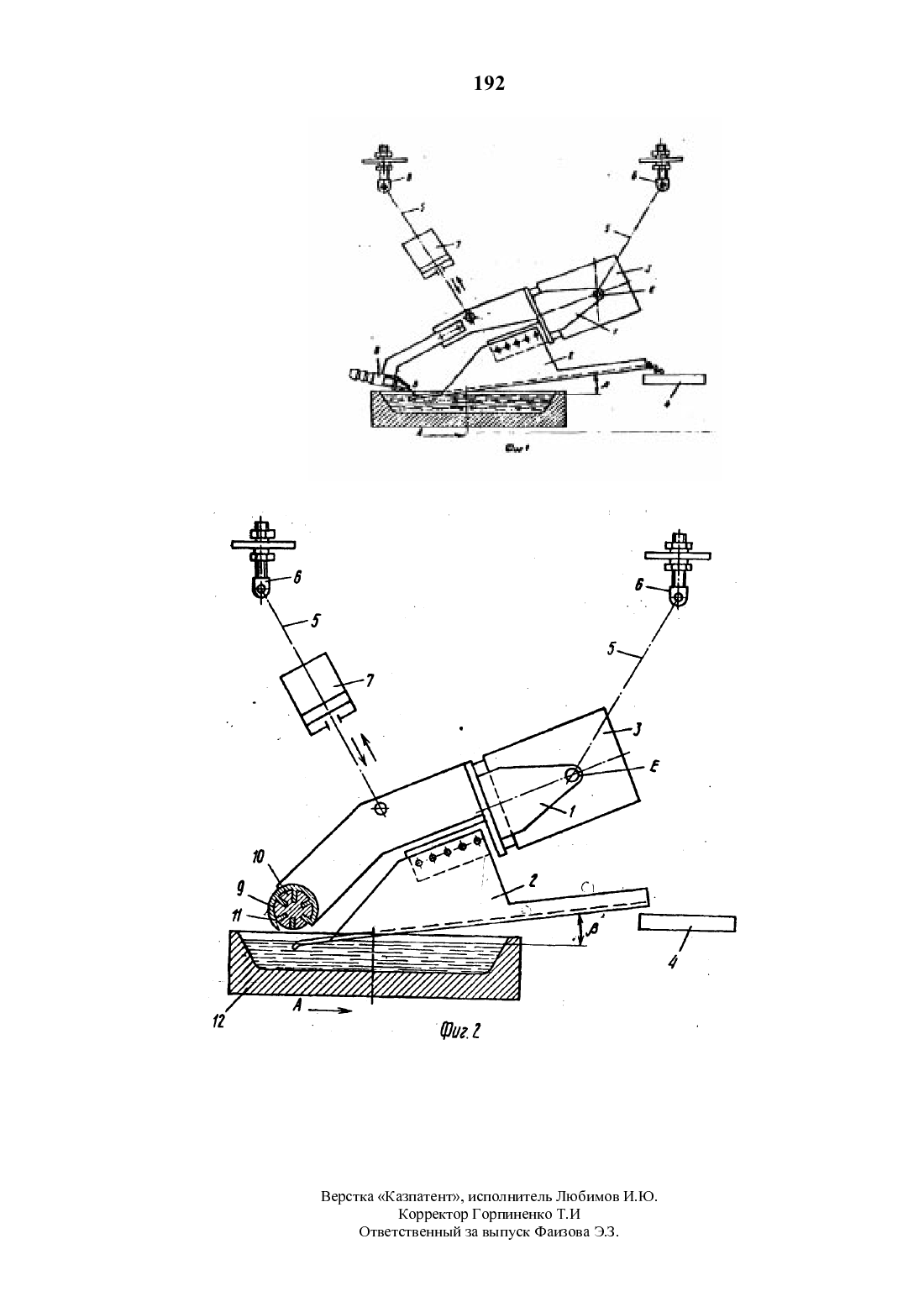

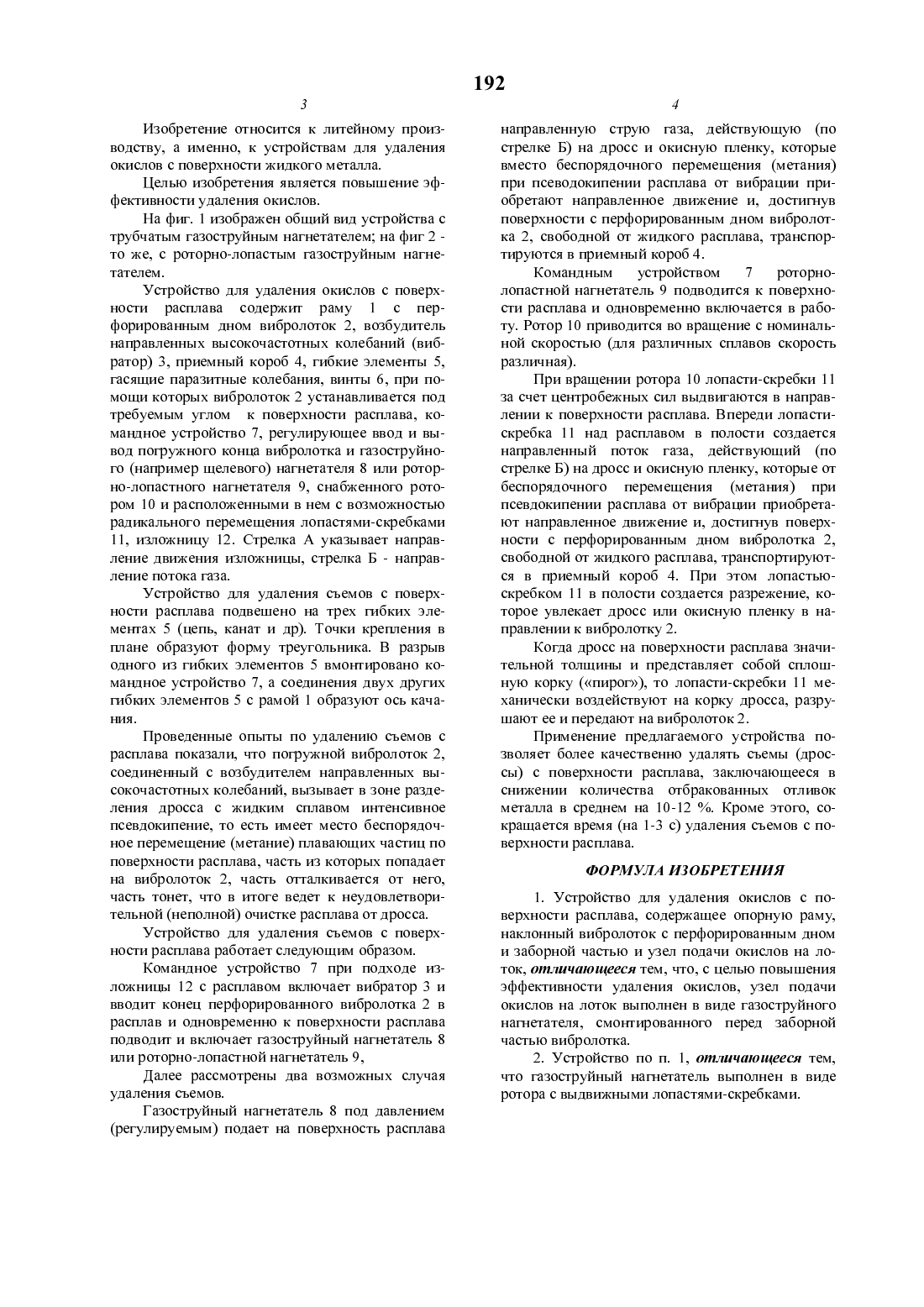

(54) УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ ОКИСЛОВ С ПОВЕРХНОСТИ РАСПЛАВА(57) Изобретение относится к литейному производству, в частности к устройствам для удаления окислов с поверхности расплава. Целью изобретения является повышение эффективности удаления окислов. Данная Цель достигается за счет выполнения узла подачи окислов в виде трубчатого или роторно-лопастного нагнетателей таза, которые обеспечивают подачу окислов на вибролоток без налипания на рабочие части.Изобретение Относится к литейному производству, а именно, к устройствам для удаления окислов с поверхности жидкого металла.Целью изобретения является повышение эффективности удаления окислов.На фиг. 1 изображен общий вид устройства с трубчатым газоструйным нагнетателем на фиг 2 то же, с роторно-лопастым газоструйным нагнетателем.Устройство для удаления окислов с поверхности расплава содержит раму 1 с перфорированным дном вибролоток 2, возбудитель направленных высокочастотных колебаний (вибратор) 3, приемный короб 4, гибкие элементы 5,гасящие паразитные колебания, винты 6, при помощи которых вибролоток 2 устанавливается под требуемым углом к поверхности расплава, командное устройство 7, регулирующее ввод и вывод погружного конца вибролотка и газоструйного (например щелевого) нагнетателя 8 или роторно-лопастного нагнетателя 9, снабженного ротором 10 и расположенньпии в нем с возможностью радикального перемещения лопастями-скребками 11, изложницу 12. Стрелка А указывает направление движения изложницы, стрелка Б - направление потока газа.Устройство для удаления съемов с поверхности расплава подвещено на трех гибких элементах 5 (цепь, канат и др). Точки крепления в плане образуют форму треугольника. В разрыв одного из гибких элементов 5 вмонтировано командное устройство 7, а соединения двух других гибких элементов 5 с рамой 1 образуют ось качания.Проведенные опыты по удалению сьемов с расплава показали, что погружной вибролоток 2,соединенный с возбудителем направленных высокочастотных колебаний, вызывает в зоне разделения дросса с жидким сплавом интенсивное псевдокипение, то есть имеет место беспорядочное перемещение (метание) плавающих частиц по поверхности расплава, часть из которых попадает на вибролоток 2, часть отталкивается от него,часть тонет, что в итоге ведет к неудовлетворительной (неполной) очистке расплава от дросса.Устройство для удаления сьемов с поверхности расплава работает следующим образом.Командное устройство 7 при подходе изложницы 12 с расплавом включает вибратор 3 и вводит конец перфорированного вибролотка 2 в расплав и одновременно к поверхности расплава подводит и включает газоструйный нагнетатель 8 или роторно-лопастной нагнетатель 9, Далее рассмотрены два возможных случая удаления съемов.(регулируемым) подает на поверхность расплаванаправленную струю газа, действующую (по стрелке Б) на дросс и окисную пленку, которые вместо беспорядочного перемещения (метания) при псеводокипении расплава от вибрации приобретают направленное движение и, достигнув поверхности с перфорированным дном вибролотка 2, свободной от жидкого расплава, транспортируются в приемный короб 4.Командным устройством 7 роторнолопастной нагнетатель 9 подводится к поверхности расплава и одновременно включается в работу. Ротор 10 приводится во вращение с номинальной скоростью (для различных сплавов скорость различная).При вращении ротора 10 лопасти-скребки 11 за счет центробежных сил выдвигаются в направлении к поверхности расплава. Впереди лопастискребка 11 над расплавом в полости создается направленный поток газа, действующий (по стрелке Б) на дросс и окисную пленку, которые от беспорядочного перемещения (метания) при псевдокипении расплава от вибрации приобретают направленное движение и, достигнув поверхности с перфорированным дном вибролотка 2,свободной от жидкого расплава, транспортируются в приемный короб 4. При этом лопастьюскребком 11 в полости создается разрежение, которое увлекает дросс или окисную пленку в направлении к вибролотку 2.Когда дросс на поверхности расплава значительной толщины и представляет собой сплощную корку (пирог), то лопасти-скребки 11 механически воздействуют на корку дросса, разрущают ее и передают на вибролоток 2.Применение предлагаемого устройства позволяет более качественно удалять съемы (дроссы) с поверхности расплава, заключающееся в снижении количества отбракованных отливок металла в среднем на 10-12 . Кроме этого, сокращается время (на 1-3 с) удаления съемов с поверхности расплава.1. Устройство для удаления окислов с поверхности расплава, содержащее опорную раму,наклонный вибролоток с перфорированным дном и заборной частью и узел подачи окислов на лоток, отличающееся тем, что, с целью повыщения эффективности удаления окислов, узел подачи окислов на лоток выполнен в виде газоструйного нагнетателя, смонтированного перед заборной частью вибролотка.2. Устройство по п. 1, отличающееся тем,что газоструйный нагнетатель выполнен в виде ротора с выдвижными лопастями-скребками.Верстка Казпатент, исполнитель Любимов И.Ю. Корректор Горпиненко Т.И Ответственный за выпуск Фаизова Э.3.
