Мобильный гемодиализный комплекс

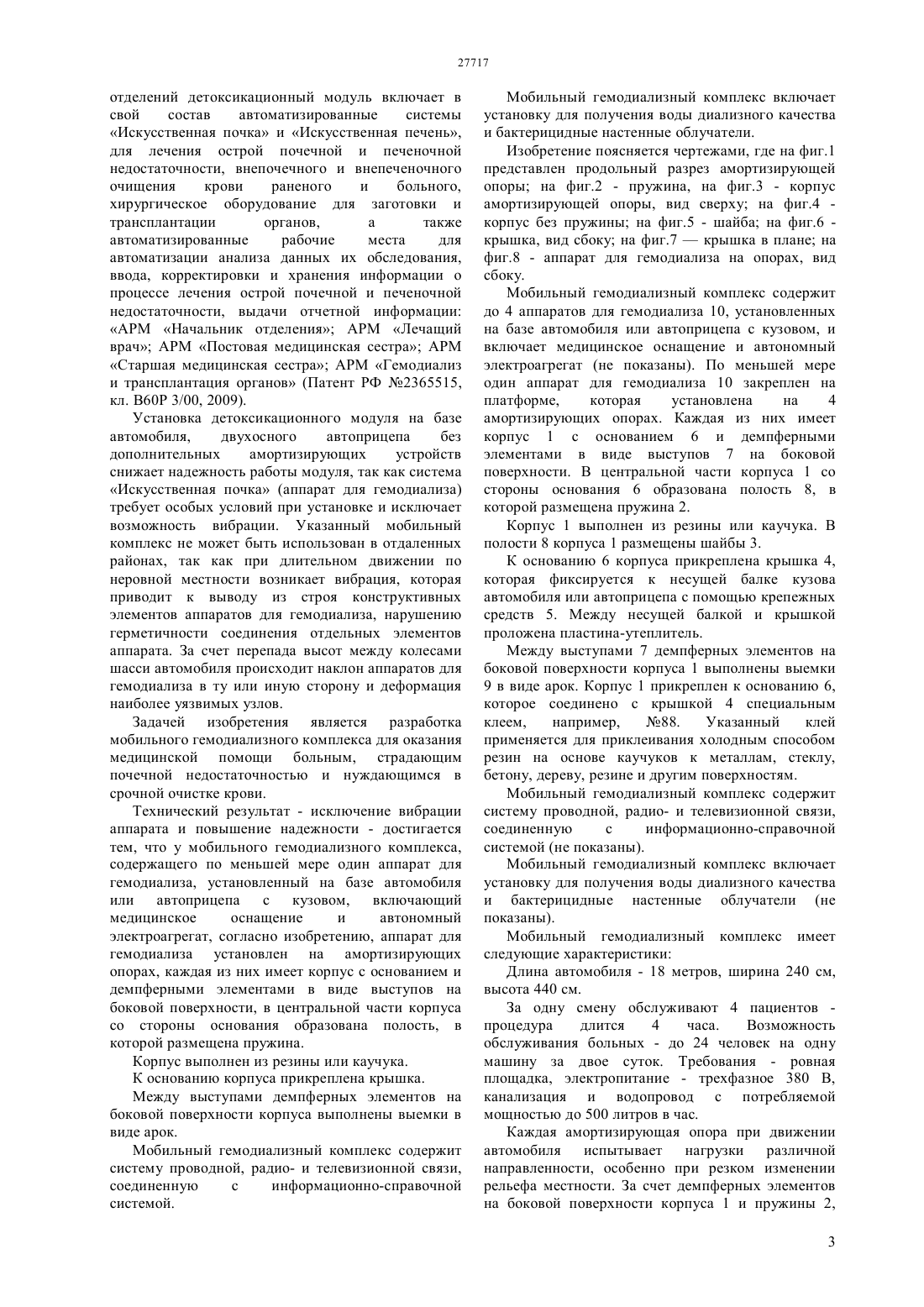

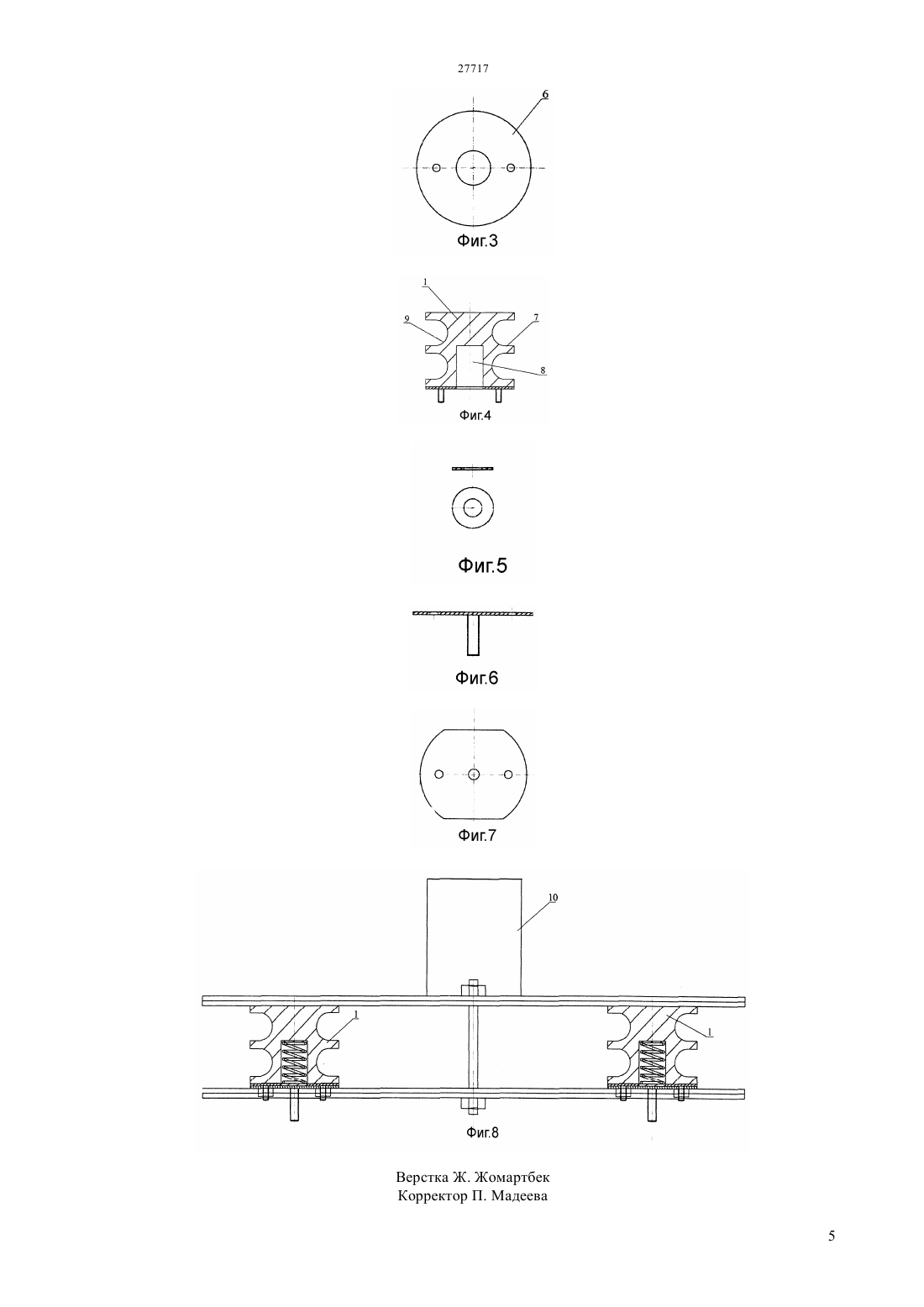

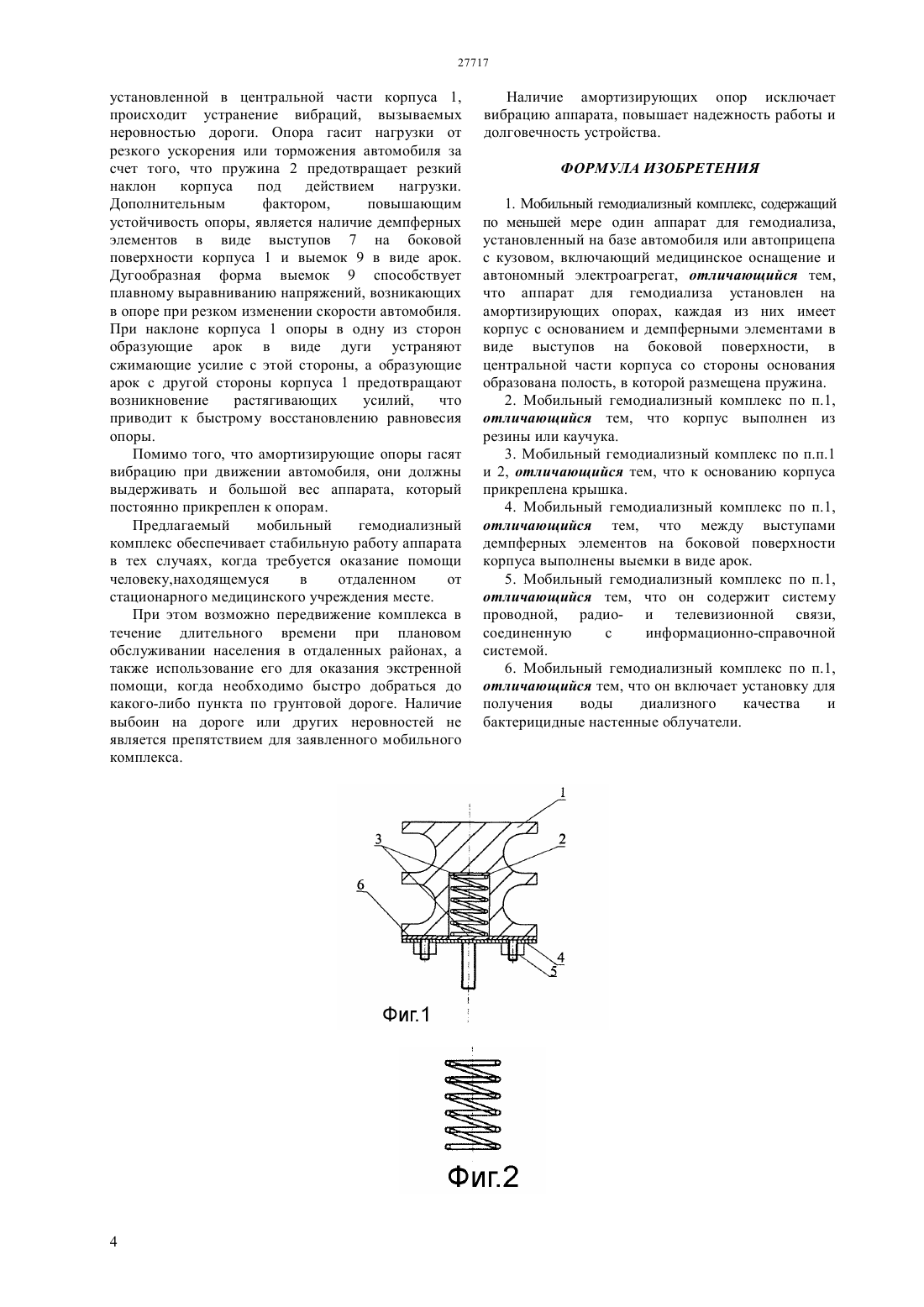

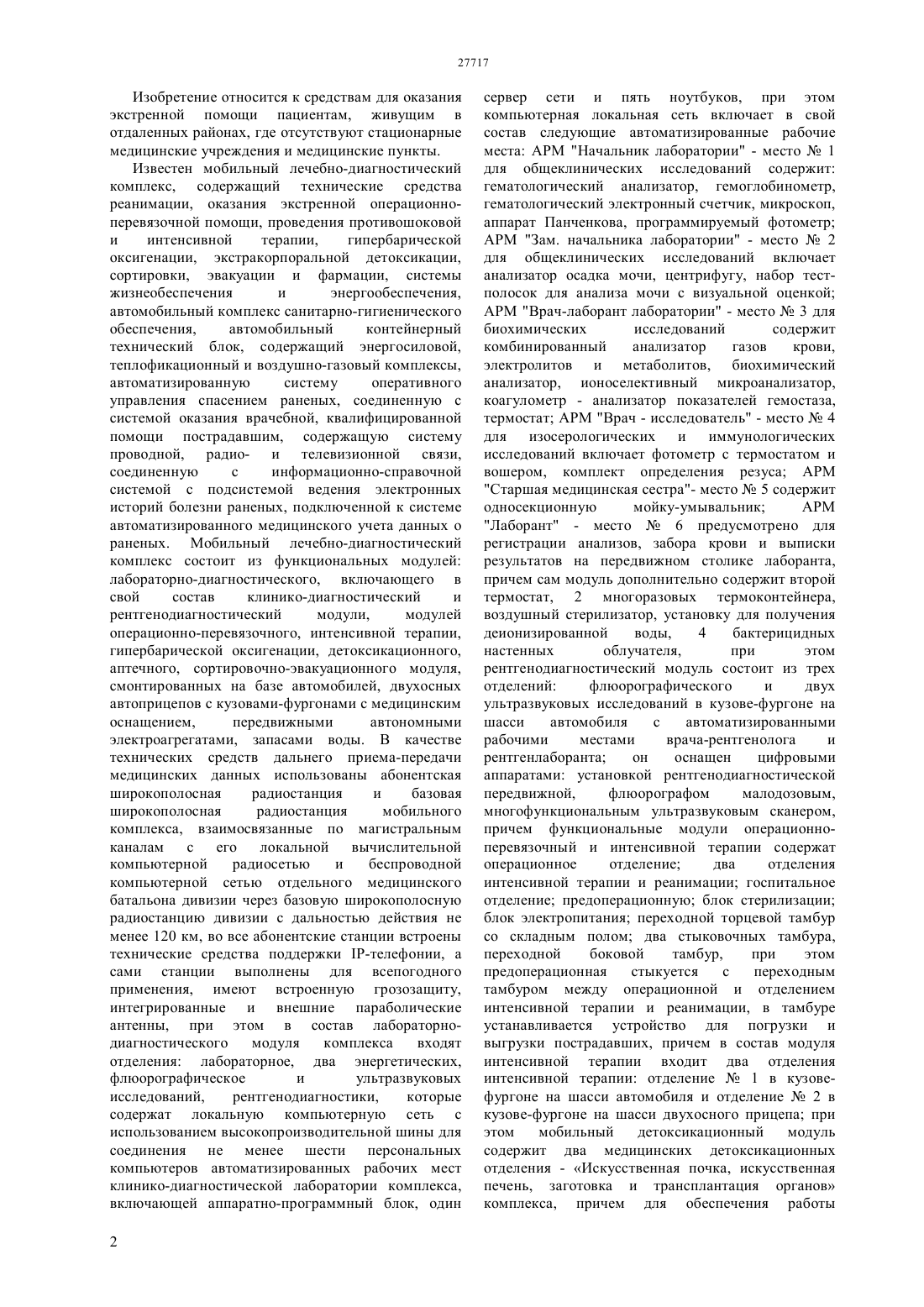

(51) 61 1/38 (2006.01) 61 1/34 (2006.01) 60 3/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ медицинское оснащение и автономный электроагрегат, согласно изобретению, аппарат для гемодиализа установлен на амортизирующих опорах, каждая из них имеет корпус с основанием и демпферными элементами в виде выступов на боковой поверхности, в центральной части корпуса со стороны основания образована полость, в которой размещена пружина. Корпус выполнен из резины или каучука. К основанию корпуса прикреплена крышка. Между выступами демпферных элементов на боковой поверхности корпуса выполнены выемки в виде арок. Мобильный гемодиализный комплекс содержит систему проводной, радио- и телевизионной связи,соединенную с информационно-справочной системой. Мобильный гемодиализный комплекс включает установку для получения воды диализного качества и бактерицидные настенные облучатели.(72) Назарбаева Дарига Нурсултановна Джайнакбаев Нурлан Темирбекович(57) Изобретение относится к средствам для оказания экстренной помощи пациентам, живущим в отдаленных районах,где отсутствуют стационарные медицинские учреждения и медицинские пункты. Технический результат - исключение вибрации аппарата и повышение надежности - достигается тем, что у мобильного гемодиализного комплекса,содержащего по меньшей мере один аппарат для гемодиализа, установленный на базе автомобиля или автоприцепа с кузовом, включающий Изобретение относится к средствам для оказания экстренной помощи пациентам, живущим в отдаленных районах, где отсутствуют стационарные медицинские учреждения и медицинские пункты. Известен мобильный лечебно-диагностический комплекс, содержащий технические средства реанимации, оказания экстренной операционноперевязочной помощи, проведения противошоковой и интенсивной терапии,гипербарической оксигенации, экстракорпоральной детоксикации,сортировки, эвакуации и фармации, системы жизнеобеспечения и энергообеспечения,автомобильный комплекс санитарно-гигиенического обеспечения,автомобильный контейнерный технический блок, содержащий энергосиловой,теплофикационный и воздушно-газовый комплексы,автоматизированную систему оперативного управления спасением раненых, соединенную с системой оказания врачебной, квалифицированной помощи пострадавшим, содержащую систему проводной, радио- и телевизионной связи,соединенную с информационно-справочной системой с подсистемой ведения электронных историй болезни раненых, подключенной к системе автоматизированного медицинского учета данных о раненых. Мобильный лечебно-диагностический комплекс состоит из функциональных модулей лабораторно-диагностического, включающего в свой состав клинико-диагностический и рентгенодиагностический модули,модулей операционно-перевязочного, интенсивной терапии,гипербарической оксигенации, детоксикационного,аптечного, сортировочно-эвакуационного модуля,смонтированных на базе автомобилей, двухосных автоприцепов с кузовами-фургонами с медицинским оснащением,передвижными автономными электроагрегатами, запасами воды. В качестве технических средств дальнего приема-передачи медицинских данных использованы абонентская широкополосная радиостанция и базовая широкополосная радиостанция мобильного комплекса, взаимосвязанные по магистральным каналам с его локальной вычислительной компьютерной радиосетью и беспроводной компьютерной сетью отдельного медицинского батальона дивизии через базовую широкополосную радиостанцию дивизии с дальностью действия не менее 120 км, во все абонентские станции встроены технические средства поддержки -телефонии, а сами станции выполнены для всепогодного применения, имеют встроенную грозозащиту,интегрированные и внешние параболические антенны, при этом в состав лабораторнодиагностического модуля комплекса входят отделения лабораторное, два энергетических,флюорографическое и ультразвуковых исследований,рентгенодиагностики,которые содержат локальную компьютерную сеть с использованием высокопроизводительной шины для соединения не менее шести персональных компьютеров автоматизированных рабочих мест клинико-диагностической лаборатории комплекса,включающей аппаратно-программный блок, один 2 сервер сети и пять ноутбуков, при этом компьютерная локальная сеть включает в свой состав следующие автоматизированные рабочие места АРМ Начальник лаборатории - место 1 для общеклинических исследований содержит гематологический анализатор, гемоглобинометр,гематологический электронный счетчик, микроскоп,аппарат Панченкова, программируемый фотометр АРМ Зам. начальника лаборатории - место 2 для общеклинических исследований включает анализатор осадка мочи, центрифугу, набор тестполосок для анализа мочи с визуальной оценкой АРМ Врач-лаборант лаборатории - место 3 для биохимических исследований содержит комбинированный анализатор газов крови,электролитов и метаболитов, биохимический анализатор, ионоселективный микроанализатор,коагулометр - анализатор показателей гемостаза,термостат АРМ Врач - исследователь - место 4 для изосерологических и иммунологических исследований включает фотометр с термостатом и вошером, комплект определения резуса АРМ Старшая медицинская сестра- место 5 содержит односекционную мойку-умывальник АРМ Лаборант - место 6 предусмотрено для регистрации анализов, забора крови и выписки результатов на передвижном столике лаборанта,причем сам модуль дополнительно содержит второй термостат, 2 многоразовых термоконтейнера,воздушный стерилизатор, установку для получения деионизированной воды,4 бактерицидных настенных облучателя,при этом рентгенодиагностический модуль состоит из трех отделений флюорографического и двух ультразвуковых исследований в кузове-фургоне на шасси автомобиля с автоматизированными рабочими местами врача-рентгенолога и рентгенлаборанта он оснащен цифровыми аппаратами установкой рентгенодиагностической передвижной,флюорографом малодозовым,многофункциональным ультразвуковым сканером,причем функциональные модули операционноперевязочный и интенсивной терапии содержат операционное отделение два отделения интенсивной терапии и реанимации госпитальное отделение предоперационную блок стерилизации блок электропитания переходной торцевой тамбур со складным полом два стыковочных тамбура,переходной боковой тамбур,при этом предоперационная стыкуется с переходным тамбуром между операционной и отделением интенсивной терапии и реанимации, в тамбуре устанавливается устройство для погрузки и выгрузки пострадавших, причем в состав модуля интенсивной терапии входит два отделения интенсивной терапии отделение 1 в кузовефургоне на шасси автомобиля и отделение 2 в кузове-фургоне на шасси двухосного прицепа при этом мобильный детоксикационный модуль содержит два медицинских детоксикационных отделения - Искусственная почка, искусственная печень, заготовка и трансплантация органов комплекса, причем для обеспечения работы отделений детоксикационный модуль включает в свой состав автоматизированные системы Искусственная почка и Искусственная печень,для лечения острой почечной и печеночной недостаточности, внепочечного и внепеченочного очищения крови раненого и больного,хирургическое оборудование для заготовки и трансплантации органов,а также автоматизированные рабочие места для автоматизации анализа данных их обследования,ввода, корректировки и хранения информации о процессе лечения острой почечной и печеночной недостаточности, выдачи отчетной информации АРМ Начальник отделения АРМ Лечащий врач АРМ Постовая медицинская сестра АРМ Старшая медицинская сестра АРМ Гемодиализ и трансплантация органов (Патент РФ 2365515,кл. В 60 Р 3/00, 2009). Установка детоксикационного модуля на базе автомобиля,двухосного автоприцепа без дополнительных амортизирующих устройств снижает надежность работы модуля, так как система Искусственная почка (аппарат для гемодиализа) требует особых условий при установке и исключает возможность вибрации. Указанный мобильный комплекс не может быть использован в отдаленных районах, так как при длительном движении по неровной местности возникает вибрация, которая приводит к выводу из строя конструктивных элементов аппаратов для гемодиализа, нарушению герметичности соединения отдельных элементов аппарата. За счет перепада высот между колесами шасси автомобиля происходит наклон аппаратов для гемодиализа в ту или иную сторону и деформация наиболее уязвимых узлов. Задачей изобретения является разработка мобильного гемодиализного комплекса для оказания медицинской помощи больным, страдающим почечной недостаточностью и нуждающимся в срочной очистке крови. Технический результат - исключение вибрации аппарата и повышение надежности - достигается тем, что у мобильного гемодиализного комплекса,содержащего по меньшей мере один аппарат для гемодиализа, установленный на базе автомобиля или автоприцепа с кузовом, включающий медицинское оснащение и автономный электроагрегат, согласно изобретению, аппарат для гемодиализа установлен на амортизирующих опорах, каждая из них имеет корпус с основанием и демпферными элементами в виде выступов на боковой поверхности, в центральной части корпуса со стороны основания образована полость, в которой размещена пружина. Корпус выполнен из резины или каучука. К основанию корпуса прикреплена крышка. Между выступами демпферных элементов на боковой поверхности корпуса выполнены выемки в виде арок. Мобильный гемодиализный комплекс содержит систему проводной, радио- и телевизионной связи,соединенную с информационно-справочной системой. Мобильный гемодиализный комплекс включает установку для получения воды диализного качества и бактерицидные настенные облучатели. Изобретение поясняется чертежами, где на фиг.1 представлен продольный разрез амортизирующей опоры на фиг.2 - пружина, на фиг.3 - корпус амортизирующей опоры, вид сверху на фиг.4 корпус без пружины на фиг.5 - шайба на фиг.6 крышка, вид сбоку на фиг.7 крышка в плане на фиг.8 - аппарат для гемодиализа на опорах, вид сбоку. Мобильный гемодиализный комплекс содержит до 4 аппаратов для гемодиализа 10, установленных на базе автомобиля или автоприцепа с кузовом, и включает медицинское оснащение и автономный электроагрегат (не показаны). По меньшей мере один аппарат для гемодиализа 10 закреплен на платформе,которая установлена на 4 амортизирующих опорах. Каждая из них имеет корпус 1 с основанием 6 и демпферными элементами в виде выступов 7 на боковой поверхности. В центральной части корпуса 1 со стороны основания 6 образована полость 8, в которой размещена пружина 2. Корпус 1 выполнен из резины или каучука. В полости 8 корпуса 1 размещены шайбы 3. К основанию 6 корпуса прикреплена крышка 4,которая фиксируется к несущей балке кузова автомобиля или автоприцепа с помощью крепежных средств 5. Между несущей балкой и крышкой проложена пластина-утеплитель. Между выступами 7 демпферных элементов на боковой поверхности корпуса 1 выполнены выемки 9 в виде арок. Корпус 1 прикреплен к основанию 6,которое соединено с крышкой 4 специальным клеем,например,88. Указанный клей применяется для приклеивания холодным способом резин на основе каучуков к металлам, стеклу,бетону, дереву, резине и другим поверхностям. Мобильный гемодиализный комплекс содержит систему проводной, радио- и телевизионной связи,соединенную с информационно-справочной системой (не показаны). Мобильный гемодиализный комплекс включает установку для получения воды диализного качества и бактерицидные настенные облучатели (не показаны). Мобильный гемодиализный комплекс имеет следующие характеристики Длина автомобиля - 18 метров, ширина 240 см,высота 440 см. За одну смену обслуживают 4 пациентов процедура длится 4 часа. Возможность обслуживания больных - до 24 человек на одну машину за двое суток. Требования - ровная площадка, электропитание - трехфазное 380 В,канализация и водопровод с потребляемой мощностью до 500 литров в час. Каждая амортизирующая опора при движении автомобиля испытывает нагрузки различной направленности, особенно при резком изменении рельефа местности. За счет демпферных элементов на боковой поверхности корпуса 1 и пружины 2,3 установленной в центральной части корпуса 1,происходит устранение вибраций, вызываемых неровностью дороги. Опора гасит нагрузки от резкого ускорения или торможения автомобиля за счет того, что пружина 2 предотвращает резкий наклон корпуса под действием нагрузки. Дополнительным фактором,повышающим устойчивость опоры, является наличие демпферных элементов в виде выступов 7 на боковой поверхности корпуса 1 и выемок 9 в виде арок. Дугообразная форма выемок 9 способствует плавному выравниванию напряжений, возникающих в опоре при резком изменении скорости автомобиля. При наклоне корпуса 1 опоры в одну из сторон образующие арок в виде дуги устраняют сжимающие усилие с этой стороны, а образующие арок с другой стороны корпуса 1 предотвращают возникновение растягивающих усилий,что приводит к быстрому восстановлению равновесия опоры. Помимо того, что амортизирующие опоры гасят вибрацию при движении автомобиля, они должны выдерживать и большой вес аппарата, который постоянно прикреплен к опорам. Предлагаемый мобильный гемодиализный комплекс обеспечивает стабильную работу аппарата в тех случаях, когда требуется оказание помощи человеку,находящемуся в отдаленном от стационарного медицинского учреждения месте. При этом возможно передвижение комплекса в течение длительного времени при плановом обслуживании населения в отдаленных районах, а также использование его для оказания экстренной помощи, когда необходимо быстро добраться до какого-либо пункта по грунтовой дороге. Наличие выбоин на дороге или других неровностей не является препятствием для заявленного мобильного комплекса. Наличие амортизирующих опор исключает вибрацию аппарата, повышает надежность работы и долговечность устройства. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Мобильный гемодиализный комплекс, содержащий по меньшей мере один аппарат для гемодиализа,установленный на базе автомобиля или автоприцепа с кузовом, включающий медицинское оснащение и автономный электроагрегат, отличающийся тем,что аппарат для гемодиализа установлен на амортизирующих опорах, каждая из них имеет корпус с основанием и демпферными элементами в виде выступов на боковой поверхности, в центральной части корпуса со стороны основания образована полость, в которой размещена пружина. 2. Мобильный гемодиализный комплекс по п.1,отличающийся тем, что корпус выполнен из резины или каучука. 3. Мобильный гемодиализный комплекс по п.п.1 и 2, отличающийся тем, что к основанию корпуса прикреплена крышка. 4. Мобильный гемодиализный комплекс по п.1,отличающийся тем, что между выступами демпферных элементов на боковой поверхности корпуса выполнены выемки в виде арок. 5. Мобильный гемодиализный комплекс по п.1,отличающийся тем, что он содержит систему проводной, радио- и телевизионной связи,соединенную с информационно-справочной системой. 6. Мобильный гемодиализный комплекс по п.1,отличающийся тем, что он включает установку для получения воды диализного качества и бактерицидные настенные облучатели.
