Передвижная гидропонная установка для выращивания зеленого корма

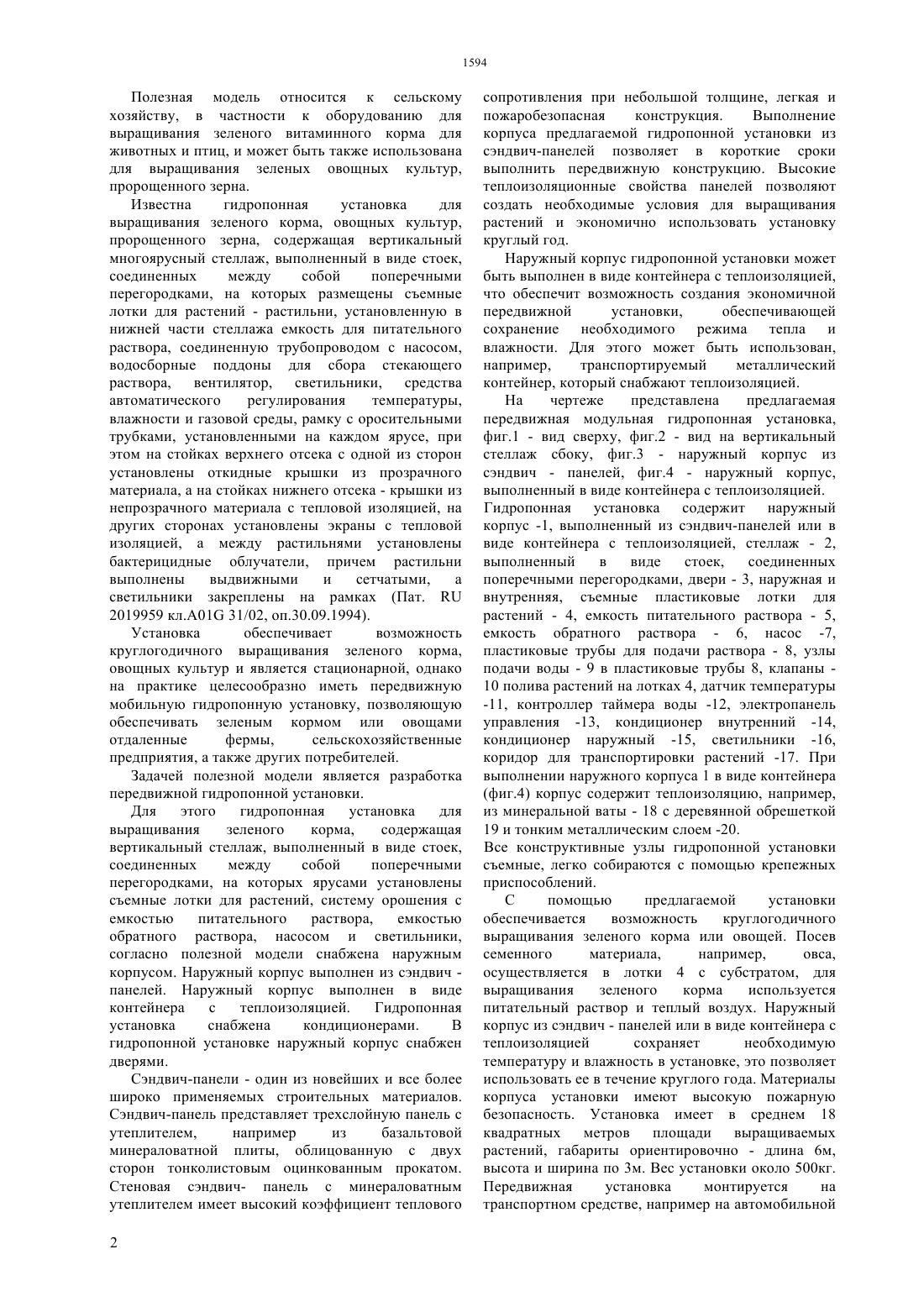

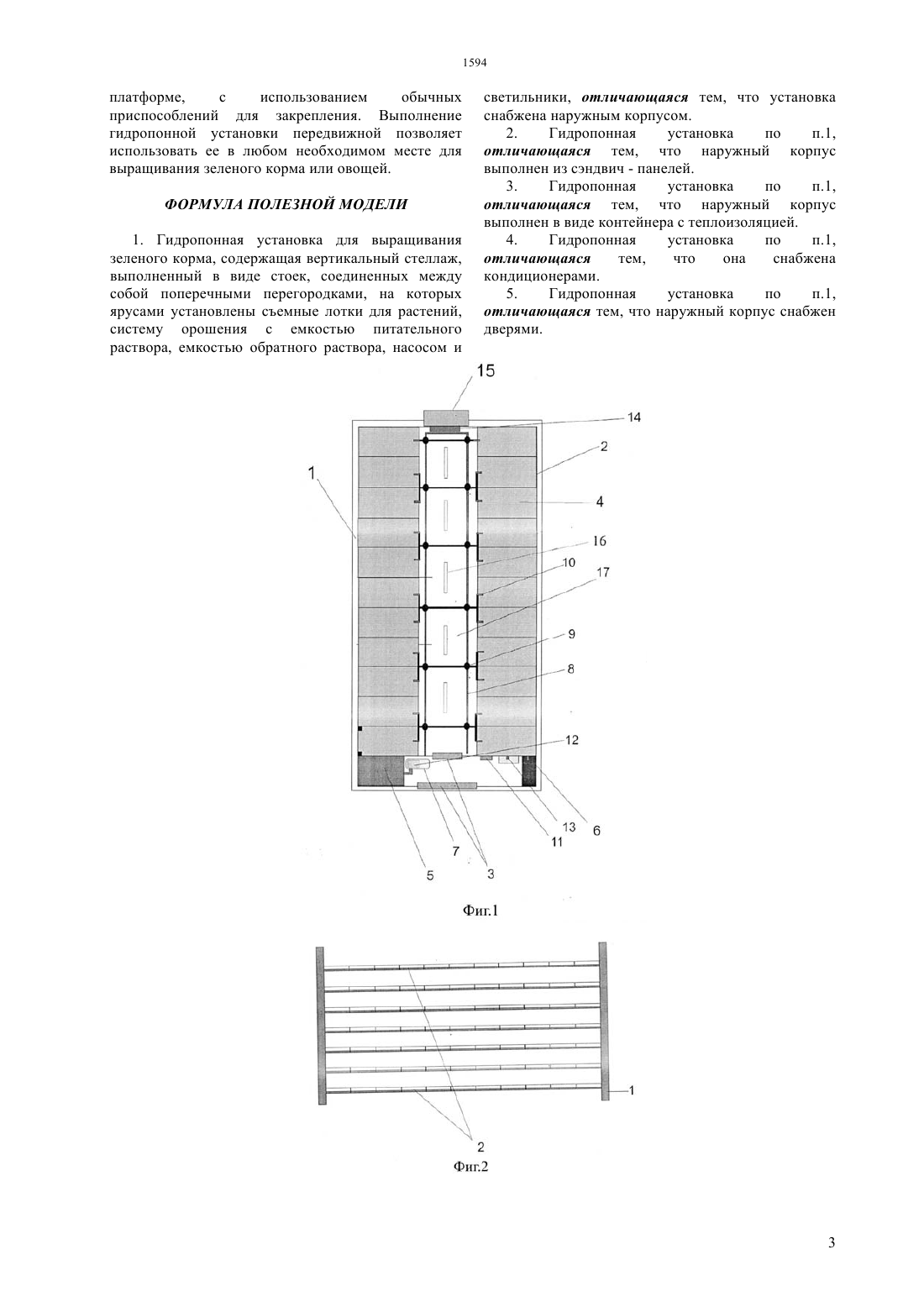

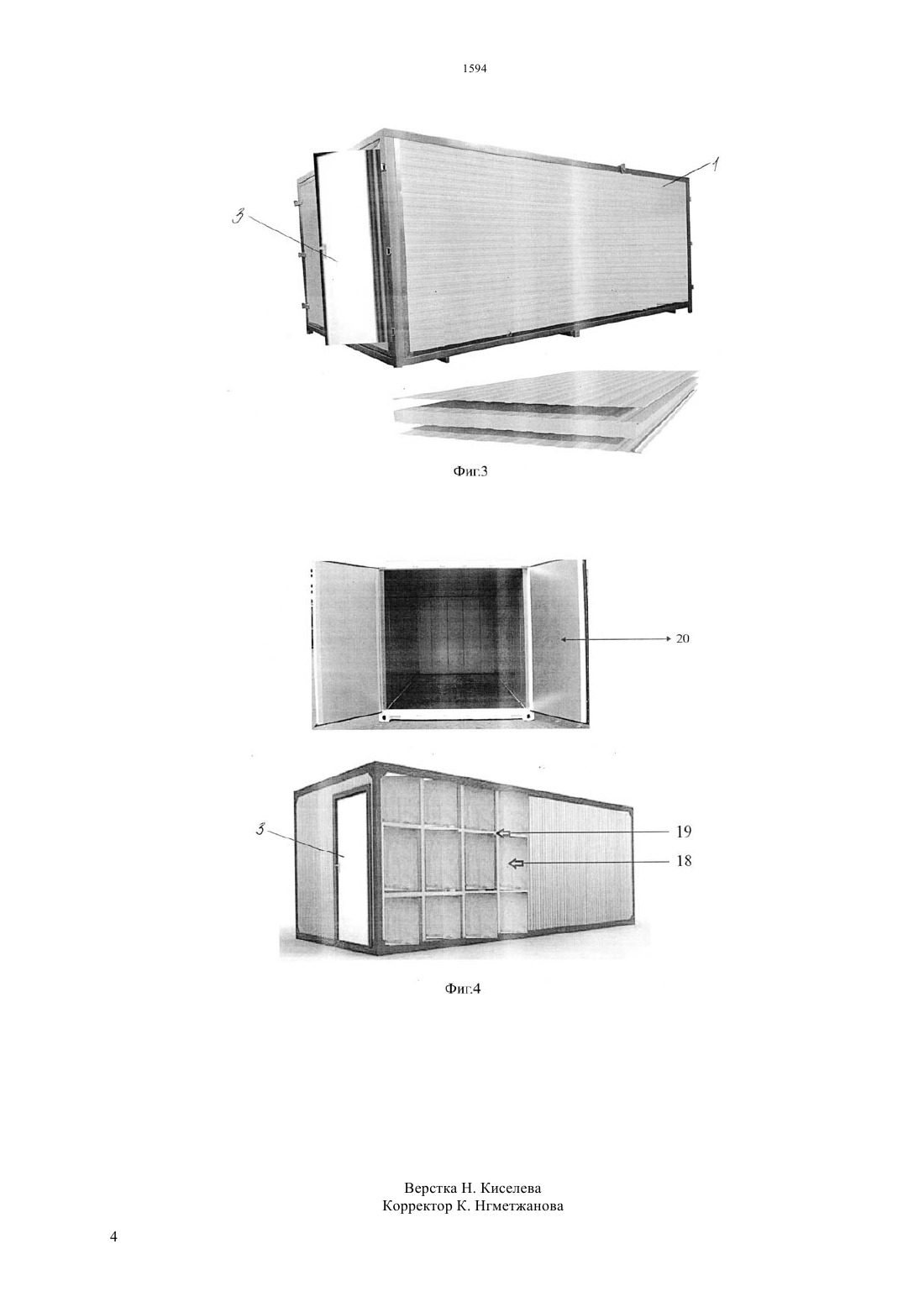

(51) 01 31/02 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ выполненный в виде стоек, соединенных между собой поперечными перегородками, на которых ярусами установлены съемные лотки для растений,систему орошения с емкостью питательного раствора, емкостью обратного раствора, насосом и светильники, согласно полезной модели снабжена наружным корпусом. Наружный корпус выполнен из сэндвич - панелей. Наружный корпус выполнен в виде контейнера с теплоизоляцией. Гидропонная установка снабжена кондиционерами. В гидропонной установке наружный корпус снабжен дверями. Конструктивные особенности предлагаемой гидропонной установки обеспечивают ее мобильность, делают ее передвижной.(76) Аскари Абдулла Мохаммад Акбар(54) ПЕРЕДВИЖНАЯ ГИДРОПОННАЯ УСТАНОВКА ДЛЯ ВЫРАЩИВАНИЯ ЗЕЛЕНОГО КОРМА(57) Полезная модель относится к сельскому хозяйству, в частности к оборудованию для выращивания зеленого витаминного корма для животных и птиц, и может быть также использована для выращивания зеленых овощных культур,пророщенного зерна. Гидропонная установка для выращивания зеленого корма, содержащая вертикальный стеллаж, 1594 Полезная модель относится к сельскому хозяйству, в частности к оборудованию для выращивания зеленого витаминного корма для животных и птиц, и может быть также использована для выращивания зеленых овощных культур,пророщенного зерна. Известна гидропонная установка для выращивания зеленого корма, овощных культур,пророщенного зерна, содержащая вертикальный многоярусный стеллаж, выполненный в виде стоек,соединенных между собой поперечными перегородками, на которых размещены съемные лотки для растений - растильни, установленную в нижней части стеллажа емкость для питательного раствора, соединенную трубопроводом с насосом,водосборные поддоны для сбора стекающего раствора, вентилятор, светильники, средства автоматического регулирования температуры,влажности и газовой среды, рамку с оросительными трубками, установленными на каждом ярусе, при этом на стойках верхнего отсека с одной из сторон установлены откидные крышки из прозрачного материала, а на стойках нижнего отсека - крышки из непрозрачного материала с тепловой изоляцией, на других сторонах установлены экраны с тепловой изоляцией, а между растильнями установлены бактерицидные облучатели, причем растильни выполнены выдвижными и сетчатыми,а светильники закреплены на рамках (Пат.2019959 кл.А 01 31/02, оп.30.09.1994). Установка обеспечивает возможность круглогодичного выращивания зеленого корма,овощных культур и является стационарной, однако на практике целесообразно иметь передвижную мобильную гидропонную установку, позволяющую обеспечивать зеленым кормом или овощами отдаленные фермы,сельскохозяйственные предприятия, а также других потребителей. Задачей полезной модели является разработка передвижной гидропонной установки. Для этого гидропонная установка для выращивания зеленого корма,содержащая вертикальный стеллаж, выполненный в виде стоек,соединенных между собой поперечными перегородками, на которых ярусами установлены съемные лотки для растений, систему орошения с емкостью питательного раствора,емкостью обратного раствора, насосом и светильники,согласно полезной модели снабжена наружным корпусом. Наружный корпус выполнен из сэндвич панелей. Наружный корпус выполнен в виде контейнера с теплоизоляцией. Гидропонная установка снабжена кондиционерами. В гидропонной установке наружный корпус снабжен дверями. Сэндвич-панели - один из новейших и все более широко применяемых строительных материалов. Сэндвич-панель представляет трехслойную панель с утеплителем,например из базальтовой минераловатной плиты, облицованную с двух сторон тонколистовым оцинкованным прокатом. Стеновая сэндвич- панель с минераловатным утеплителем имеет высокий коэффициент теплового 2 сопротивления при небольшой толщине, легкая и пожаробезопасная конструкция. Выполнение корпуса предлагаемой гидропонной установки из сэндвич-панелей позволяет в короткие сроки выполнить передвижную конструкцию. Высокие теплоизоляционные свойства панелей позволяют создать необходимые условия для выращивания растений и экономично использовать установку круглый год. Наружный корпус гидропонной установки может быть выполнен в виде контейнера с теплоизоляцией,что обеспечит возможность создания экономичной передвижной установки,обеспечивающей сохранение необходимого режима тепла и влажности. Для этого может быть использован,например,транспортируемый металлический контейнер, который снабжают теплоизоляцией. На чертеже представлена предлагаемая передвижная модульная гидропонная установка,фиг.1 - вид сверху, фиг.2 - вид на вертикальный стеллаж сбоку, фиг.3 - наружный корпус из сэндвич - панелей, фиг.4 - наружный корпус,выполненный в виде контейнера с теплоизоляцией. Гидропонная установка содержит наружный корпус -1, выполненный из сэндвич-панелей или в виде контейнера с теплоизоляцией, стеллаж - 2,выполненный в виде стоек,соединенных поперечными перегородками, двери - 3, наружная и внутренняя, съемные пластиковые лотки для растений - 4, емкость питательного раствора - 5,емкость обратного раствора - 6, насос -7,пластиковые трубы для подачи раствора - 8, узлы подачи воды - 9 в пластиковые трубы 8, клапаны 10 полива растений на лотках 4, датчик температуры-11, контроллер таймера воды -12, электропанель управления -13, кондиционер внутренний -14,кондиционер наружный -15, светильники -16,коридор для транспортировки растений -17. При выполнении наружного корпуса 1 в виде контейнера(фиг.4) корпус содержит теплоизоляцию, например,из минеральной ваты - 18 с деревянной обрешеткой 19 и тонким металлическим слоем -20. Все конструктивные узлы гидропонной установки съемные, легко собираются с помощью крепежных приспособлений. С помощью предлагаемой установки обеспечивается возможность круглогодичного выращивания зеленого корма или овощей. Посев семенного материала,например,овса,осуществляется в лотки 4 с субстратом, для выращивания зеленого корма используется питательный раствор и теплый воздух. Наружный корпус из сэндвич - панелей или в виде контейнера с теплоизоляцией сохраняет необходимую температуру и влажность в установке, это позволяет использовать ее в течение круглого года. Материалы корпуса установки имеют высокую пожарную безопасность. Установка имеет в среднем 18 квадратных метров площади выращиваемых растений, габариты ориентировочно - длина 6 м,высота и ширина по 3 м. Вес установки около 500 кг. Передвижная установка монтируется на транспортном средстве, например на автомобильной платформе,с использованием обычных приспособлений для закрепления. Выполнение гидропонной установки передвижной позволяет использовать ее в любом необходимом месте для выращивания зеленого корма или овощей. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Гидропонная установка для выращивания зеленого корма, содержащая вертикальный стеллаж,выполненный в виде стоек, соединенных между собой поперечными перегородками, на которых ярусами установлены съемные лотки для растений,систему орошения с емкостью питательного раствора, емкостью обратного раствора, насосом и светильники, отличающаяся тем, что установка снабжена наружным корпусом. 2. Гидропонная установка по п.1,отличающаяся тем, что наружный корпус выполнен из сэндвич - панелей. 3. Гидропонная установка по п.1,отличающаяся тем, что наружный корпус выполнен в виде контейнера с теплоизоляцией. 4. Гидропонная установка по п.1,отличающаяся тем,что она снабжена кондиционерами. 5. Гидропонная установка по п.1,отличающаяся тем, что наружный корпус снабжен дверями.
