Переносное разборное устройство для сушки проб рыбы при токсикологических исследованиях

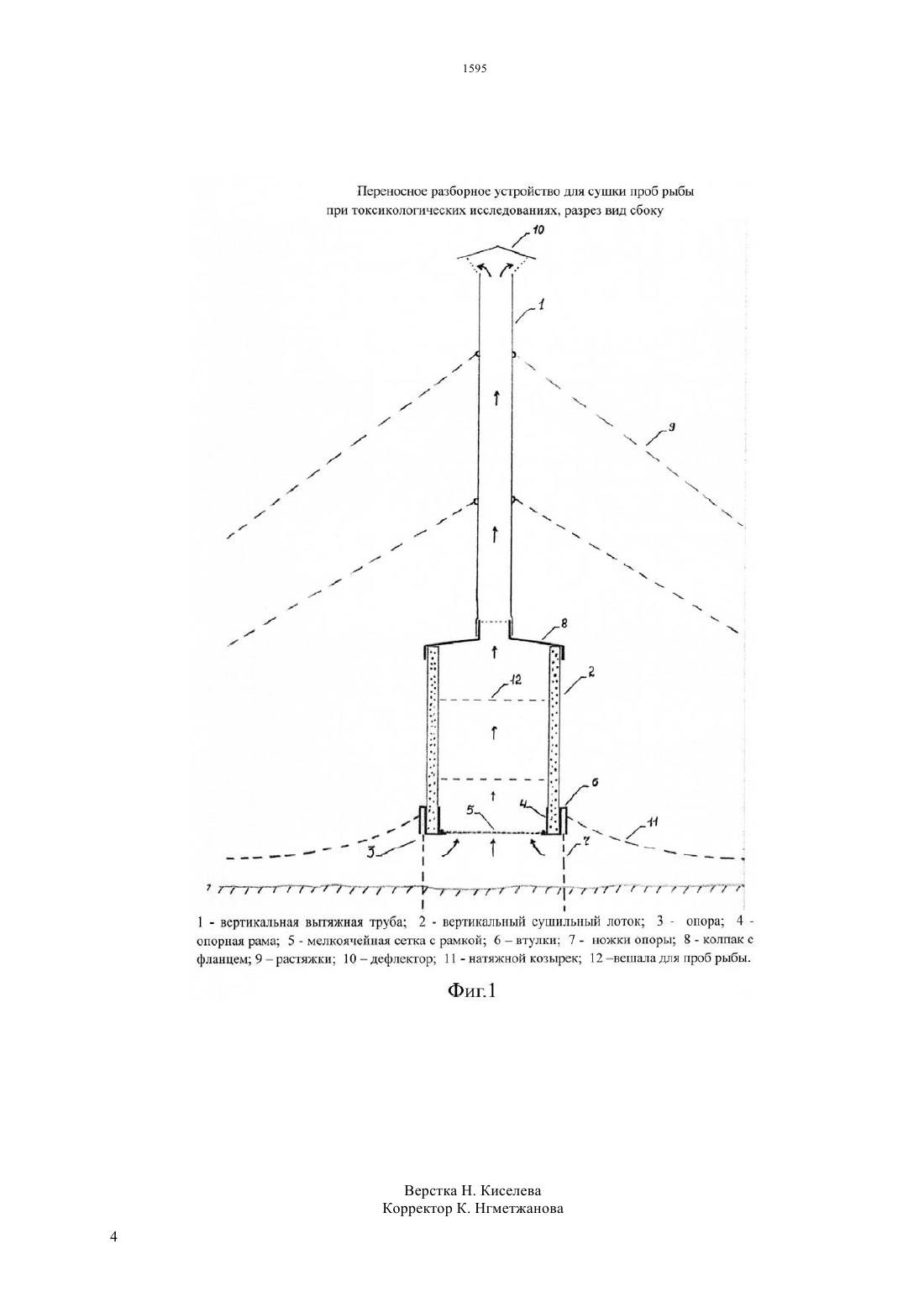

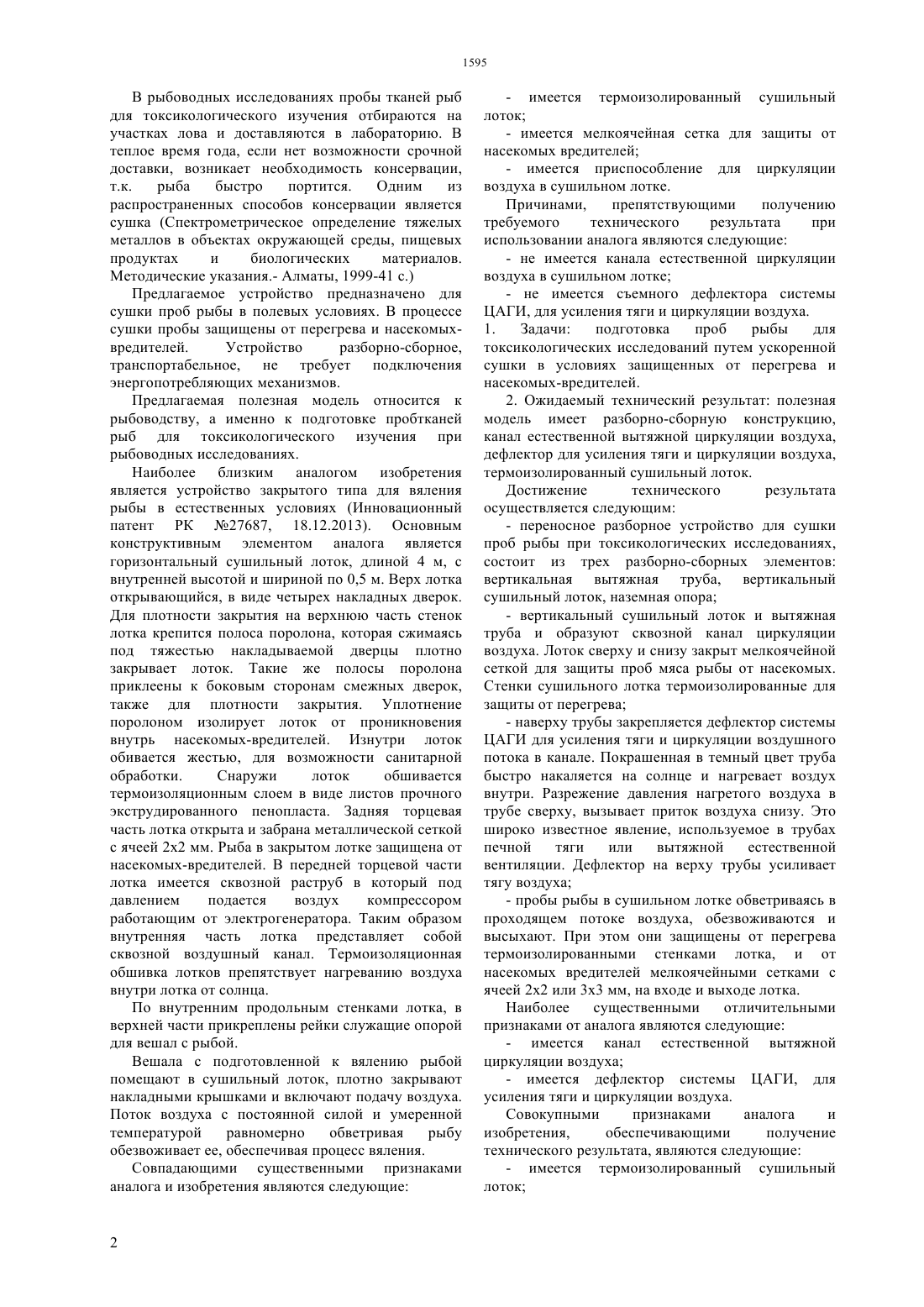

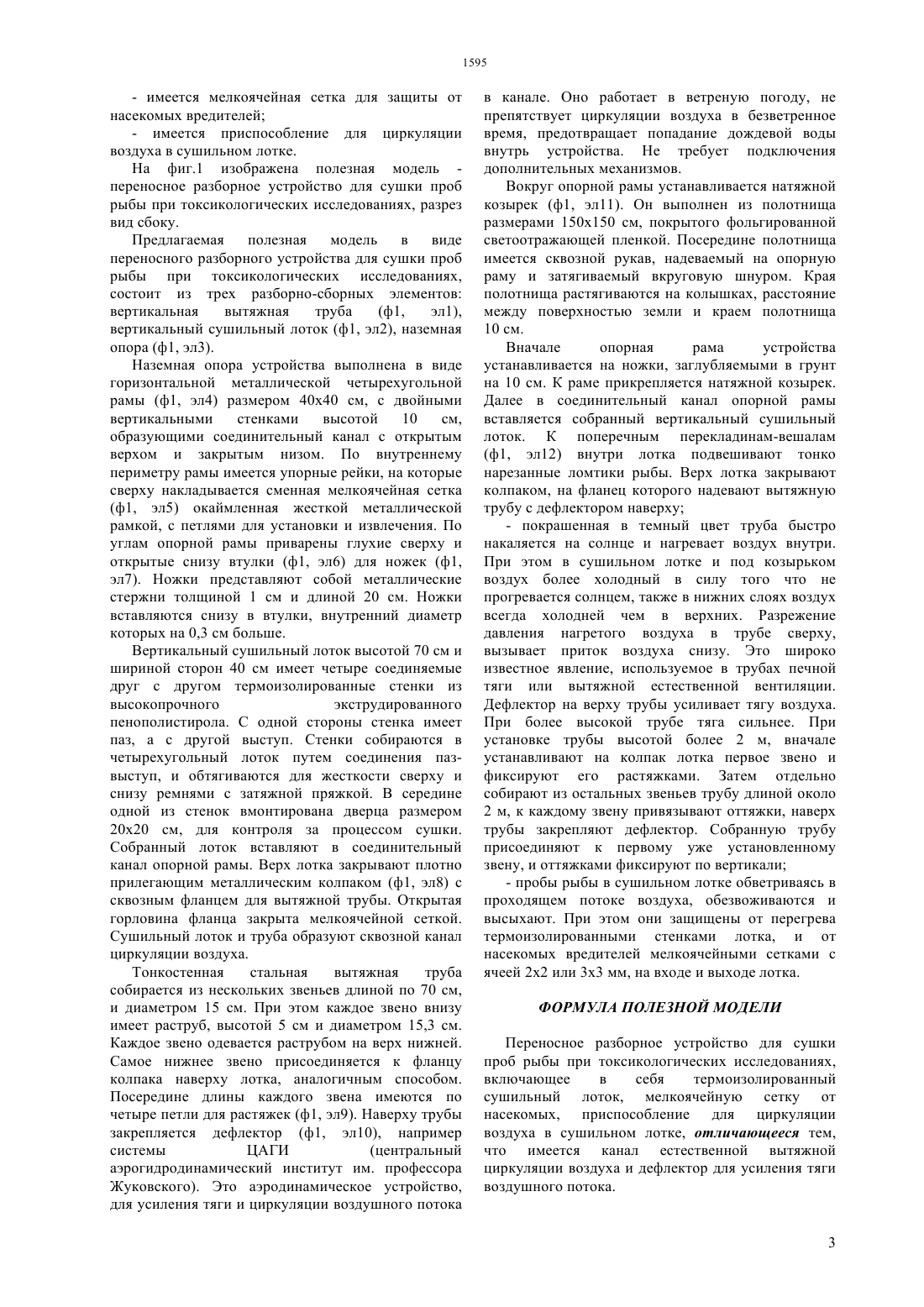

(51) 01 61/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ энергопотребляющих механизмов, в условиях защищенных от перегрева и насекомых-вредителей. Предлагаемая полезная модель состоит из трех разборно-сборных элементов вертикальная вытяжная труба, вертикальный сушильный лоток,наземная опора. Наземная опора устройства выполнена в виде горизонтальной металлической четырехугольной рамы. Вертикальный сушильный лоток вставляют в соединительный канал опорной рамы. Верх лотка закрывают плотно прилегающим металлическим колпаком с фланцем для вытяжной трубы. Сушильный лоток и труба образуют сквозной канал циркуляции воздуха. Тонкостенная стальная вытяжная труба собирается из нескольких звеньев длиной по 70 см, и диаметром 15 см. Наверху трубы закрепляется дефлектор. Вокруг опорной рамы устанавливается натяжной козырек. Вначале опорная рама устройства устанавливается на ножки. К раме прикрепляется натяжной козырек. Далее в соединительный канал опорной рамы вставляется собранный вертикальный сушильный лоток. К поперечным перекладинам-вешалам внутри лотка подвешивают тонко нарезанные ломтики рыбы. Верх лотка закрывают колпаком, на фланец которого надевают вытяжную трубу с дефлектором наверху. Покрашенная в темный цвет труба быстро накаляется на солнце и нагревает воздух внутри. При этом в сушильном лотке и под козырьком воздух более холодный. Разрежение давления нагретого воздуха в трубе сверху, вызывает приток воздуха снизу, и циркуляцию воздуха внутри устройства. Пробы рыбы в сушильном лотке обветриваясь в потоке воздуха, обезвоживаются и высыхают. При этом они защищены от перегрева термоизолированными стенками лотка, и от насекомых вредителей мелкоячейными сетками на входе и выходе лотка. Наиболее существенными отличительными признаками от аналога являются следующие имеется канал естественной вытяжной циркуляции воздушного потока имеется дефлектор системы ЦАГИ, для усиления тяги и циркуляции воздушного потока.(72) Исбеков Куаныш Байболатович Ким Аркадий Игнатьевич(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт рыбного хозяйства(54) ПЕРЕНОСНОЕ РАЗБОРНОЕ УСТРОЙСТВО ДЛЯ СУШКИ ПРОБ РЫБЫ ПРИ ТОКСИКОЛОГИЧЕСКИХ ИССЛЕДОВАНИЯХ(57) Полезная модель, в виде переносного разборного устройства для сушки проб рыбы при токсикологических исследованиях, предназначена для сушки проб рыб в полевых условиях. В процессе сушки пробы защищены от перегрева и насекомых-вредителей. Устройство разборносборное,транспортабельное,не требует подключения энергопотребляющих механизмов. Наиболее близким аналогом изобретения является устройство закрытого типа для вяления рыбы в естественных условиях (Инновационный патент РК 27687). Наиболее существенными отличительными признаками от аналога является то что имеются канал естественной вытяжной циркуляции воздуха, и дефлектор системы ЦАГИ,для усиления тяги и циркуляции воздуха. Совокупными признаками аналога и изобретения,обеспечивающими получение технического результата, являются следующие- имеется термоизолированный сушильный лоток- имеется мелкоячейная сетка для защиты от насекомых вредителей- имеется приспособление для циркуляции воздуха в сушильном лотке. Предлагаемая полезная модель относится к рыбоводству, а именно к подготовке проб тканей рыб для токсикологического изучения при рыбоводных исследованиях. Ожидаемым техническим результатом является высушивание проб рыбы без использования В рыбоводных исследованиях пробы тканей рыб для токсикологического изучения отбираются на участках лова и доставляются в лабораторию. В теплое время года, если нет возможности срочной доставки, возникает необходимость консервации,т.к. рыба быстро портится. Одним из распространенных способов консервации является сушка (Спектрометрическое определение тяжелых металлов в объектах окружающей среды, пищевых продуктах и биологических материалов. Методические указания.- Алматы, 1999-41 с.) Предлагаемое устройство предназначено для сушки проб рыбы в полевых условиях. В процессе сушки пробы защищены от перегрева и насекомыхвредителей. Устройство разборно-сборное,транспортабельное, не требует подключения энергопотребляющих механизмов. Предлагаемая полезная модель относится к рыбоводству, а именно к подготовке пробтканей рыб для токсикологического изучения при рыбоводных исследованиях. Наиболее близким аналогом изобретения является устройство закрытого типа для вяления рыбы в естественных условиях (Инновационный патент РК 27687, 18.12.2013). Основным конструктивным элементом аналога является горизонтальный сушильный лоток, длиной 4 м, с внутренней высотой и шириной по 0,5 м. Верх лотка открывающийся, в виде четырех накладных дверок. Для плотности закрытия на верхнюю часть стенок лотка крепится полоса поролона, которая сжимаясь под тяжестью накладываемой дверцы плотно закрывает лоток. Такие же полосы поролона приклеены к боковым сторонам смежных дверок,также для плотности закрытия. Уплотнение поролоном изолирует лоток от проникновения внутрь насекомых-вредителей. Изнутри лоток обивается жестью, для возможности санитарной обработки. Снаружи лоток обшивается термоизоляционным слоем в виде листов прочного экструдированного пенопласта. Задняя торцевая часть лотка открыта и забрана металлической сеткой с ячеей 22 мм. Рыба в закрытом лотке защищена от насекомых-вредителей. В передней торцевой части лотка имеется сквозной раструб в который под давлением подается воздух компрессором работающим от электрогенератора. Таким образом внутренняя часть лотка представляет собой сквозной воздушный канал. Термоизоляционная обшивка лотков препятствует нагреванию воздуха внутри лотка от солнца. По внутренним продольным стенками лотка, в верхней части прикреплены рейки служащие опорой для вешал с рыбой. Вешала с подготовленной к вялению рыбой помещают в сушильный лоток, плотно закрывают накладными крышками и включают подачу воздуха. Поток воздуха с постоянной силой и умеренной температурой равномерно обветривая рыбу обезвоживает ее, обеспечивая процесс вяления. Совпадающими существенными признаками аналога и изобретения являются следующие- имеется термоизолированный сушильный лоток- имеется мелкоячейная сетка для защиты от насекомых вредителей- имеется приспособление для циркуляции воздуха в сушильном лотке. Причинами,препятствующими получению требуемого технического результата при использовании аналога являются следующие- не имеется канала естественной циркуляции воздуха в сушильном лотке- не имеется съемного дефлектора системы ЦАГИ, для усиления тяги и циркуляции воздуха. 1. Задачи подготовка проб рыбы для токсикологических исследований путем ускоренной сушки в условиях защищенных от перегрева и насекомых-вредителей. 2. Ожидаемый технический результат полезная модель имеет разборно-сборную конструкцию,канал естественной вытяжной циркуляции воздуха,дефлектор для усиления тяги и циркуляции воздуха,термоизолированный сушильный лоток. Достижение технического результата осуществляется следующим- переносное разборное устройство для сушки проб рыбы при токсикологических исследованиях,состоит из трех разборно-сборных элементов вертикальная вытяжная труба, вертикальный сушильный лоток, наземная опора- вертикальный сушильный лоток и вытяжная труба и образуют сквозной канал циркуляции воздуха. Лоток сверху и снизу закрыт мелкоячейной сеткой для защиты проб мяса рыбы от насекомых. Стенки сушильного лотка термоизолированные для защиты от перегрева- наверху трубы закрепляется дефлектор системы ЦАГИ для усиления тяги и циркуляции воздушного потока в канале. Покрашенная в темный цвет труба быстро накаляется на солнце и нагревает воздух внутри. Разрежение давления нагретого воздуха в трубе сверху, вызывает приток воздуха снизу. Это широко известное явление, используемое в трубах печной тяги или вытяжной естественной вентиляции. Дефлектор на верху трубы усиливает тягу воздуха- пробы рыбы в сушильном лотке обветриваясь в проходящем потоке воздуха, обезвоживаются и высыхают. При этом они защищены от перегрева термоизолированными стенками лотка, и от насекомых вредителей мелкоячейными сетками с ячеей 22 или 33 мм, на входе и выходе лотка. Наиболее существенными отличительными признаками от аналога являются следующие- имеется канал естественной вытяжной циркуляции воздуха- имеется дефлектор системы ЦАГИ, для усиления тяги и циркуляции воздуха. Совокупными признаками аналога и изобретения,обеспечивающими получение технического результата, являются следующие- имеется термоизолированный сушильный лоток- имеется мелкоячейная сетка для защиты от насекомых вредителей- имеется приспособление для циркуляции воздуха в сушильном лотке. На фиг.1 изображена полезная модель переносное разборное устройство для сушки проб рыбы при токсикологических исследованиях, разрез вид сбоку. Предлагаемая полезная модель в виде переносного разборного устройства для сушки проб рыбы при токсикологических исследованиях,состоит из трех разборно-сборных элементов вертикальная вытяжная труба(ф 1,эл 1),вертикальный сушильный лоток (ф 1, эл 2), наземная опора (ф 1, эл 3). Наземная опора устройства выполнена в виде горизонтальной металлической четырехугольной рамы (ф 1, эл 4) размером 4040 см, с двойными вертикальными стенками высотой 10 см,образующими соединительный канал с открытым верхом и закрытым низом. По внутреннему периметру рамы имеется упорные рейки, на которые сверху накладывается сменная мелкоячейная сетка(ф 1, эл 5) окаймленная жесткой металлической рамкой, с петлями для установки и извлечения. По углам опорной рамы приварены глухие сверху и открытые снизу втулки (ф 1, эл 6) для ножек (ф 1,эл 7). Ножки представляют собой металлические стержни толщиной 1 см и длиной 20 см. Ножки вставляются снизу в втулки, внутренний диаметр которых на 0,3 см больше. Вертикальный сушильный лоток высотой 70 см и шириной сторон 40 см имеет четыре соединяемые друг с другом термоизолированные стенки из высокопрочного экструдированного пенополистирола. С одной стороны стенка имеет паз, а с другой выступ. Стенки собираются в четырехугольный лоток путем соединения пазвыступ, и обтягиваются для жесткости сверху и снизу ремнями с затяжной пряжкой. В середине одной из стенок вмонтирована дверца размером 2020 см, для контроля за процессом сушки. Собранный лоток вставляют в соединительный канал опорной рамы. Верх лотка закрывают плотно прилегающим металлическим колпаком (ф 1, эл 8) с сквозным фланцем для вытяжной трубы. Открытая горловина фланца закрыта мелкоячейной сеткой. Сушильный лоток и труба образуют сквозной канал циркуляции воздуха. Тонкостенная стальная вытяжная труба собирается из нескольких звеньев длиной по 70 см,и диаметром 15 см. При этом каждое звено внизу имеет раструб, высотой 5 см и диаметром 15,3 см. Каждое звено одевается раструбом на верх нижней. Самое нижнее звено присоединяется к фланцу колпака наверху лотка, аналогичным способом. Посередине длины каждого звена имеются по четыре петли для растяжек (ф 1, эл 9). Наверху трубы закрепляется дефлектор (ф 1, эл 10), например системы ЦАГИ в канале. Оно работает в ветреную погоду, не препятствует циркуляции воздуха в безветренное время, предотвращает попадание дождевой воды внутрь устройства. Не требует подключения дополнительных механизмов. Вокруг опорной рамы устанавливается натяжной козырек (ф 1, эл 11). Он выполнен из полотнища размерами 150150 см, покрытого фольгированной светоотражающей пленкой. Посередине полотнища имеется сквозной рукав, надеваемый на опорную раму и затягиваемый вкруговую шнуром. Края полотнища растягиваются на колышках, расстояние между поверхностью земли и краем полотнища 10 см. Вначале опорная рама устройства устанавливается на ножки, заглубляемыми в грунт на 10 см. К раме прикрепляется натяжной козырек. Далее в соединительный канал опорной рамы вставляется собранный вертикальный сушильный лоток. К поперечным перекладинам-вешалам(ф 1, эл 12) внутри лотка подвешивают тонко нарезанные ломтики рыбы. Верх лотка закрывают колпаком, на фланец которого надевают вытяжную трубу с дефлектором наверху- покрашенная в темный цвет труба быстро накаляется на солнце и нагревает воздух внутри. При этом в сушильном лотке и под козырьком воздух более холодный в силу того что не прогревается солнцем, также в нижних слоях воздух всегда холодней чем в верхних. Разрежение давления нагретого воздуха в трубе сверху,вызывает приток воздуха снизу. Это широко известное явление, используемое в трубах печной тяги или вытяжной естественной вентиляции. Дефлектор на верху трубы усиливает тягу воздуха. При более высокой трубе тяга сильнее. При установке трубы высотой более 2 м, вначале устанавливают на колпак лотка первое звено и фиксируют его растяжками. Затем отдельно собирают из остальных звеньев трубу длиной около 2 м, к каждому звену привязывают оттяжки, наверх трубы закрепляют дефлектор. Собранную трубу присоединяют к первому уже установленному звену, и оттяжками фиксируют по вертикали- пробы рыбы в сушильном лотке обветриваясь в проходящем потоке воздуха, обезвоживаются и высыхают. При этом они защищены от перегрева термоизолированными стенками лотка, и от насекомых вредителей мелкоячейными сетками с ячеей 22 или 33 мм, на входе и выходе лотка. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Переносное разборное устройство для сушки проб рыбы при токсикологических исследованиях,включающее в себя термоизолированный сушильный лоток, мелкоячейную сетку от насекомых, приспособление для циркуляции воздуха в сушильном лотке, отличающееся тем,что имеется канал естественной вытяжной циркуляции воздуха и дефлектор для усиления тяги воздушного потока.
