Мобильный пожарный комплекс

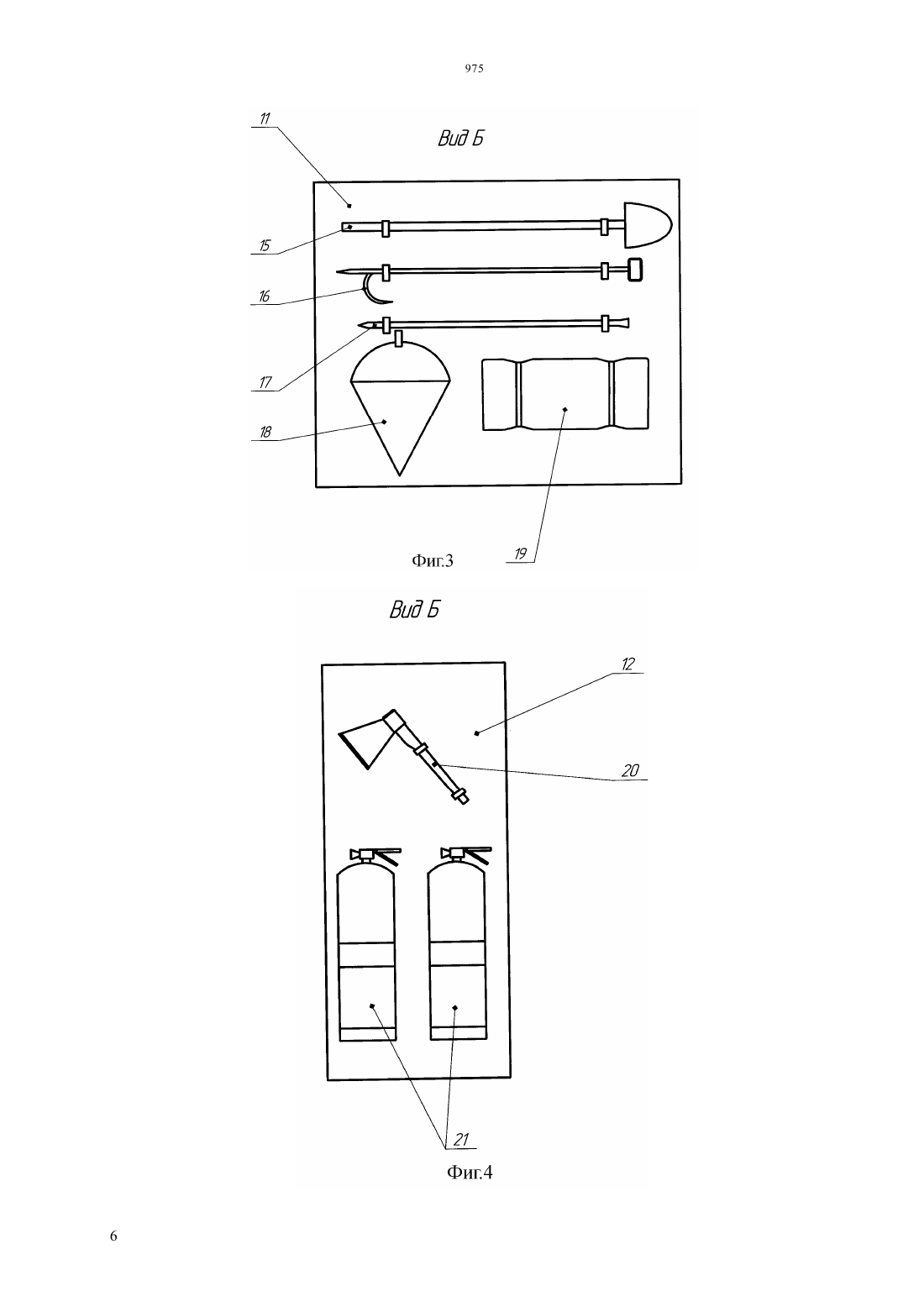

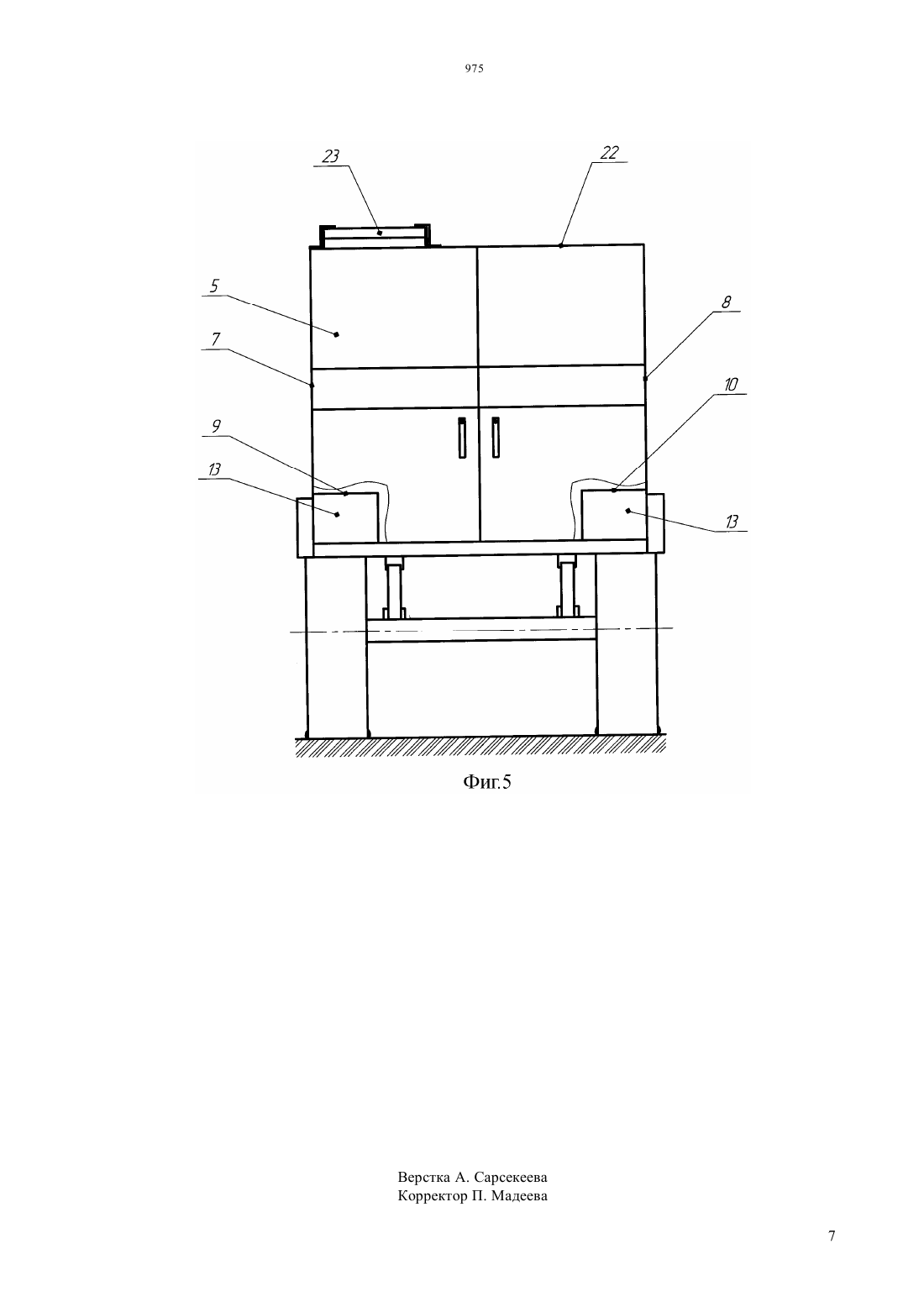

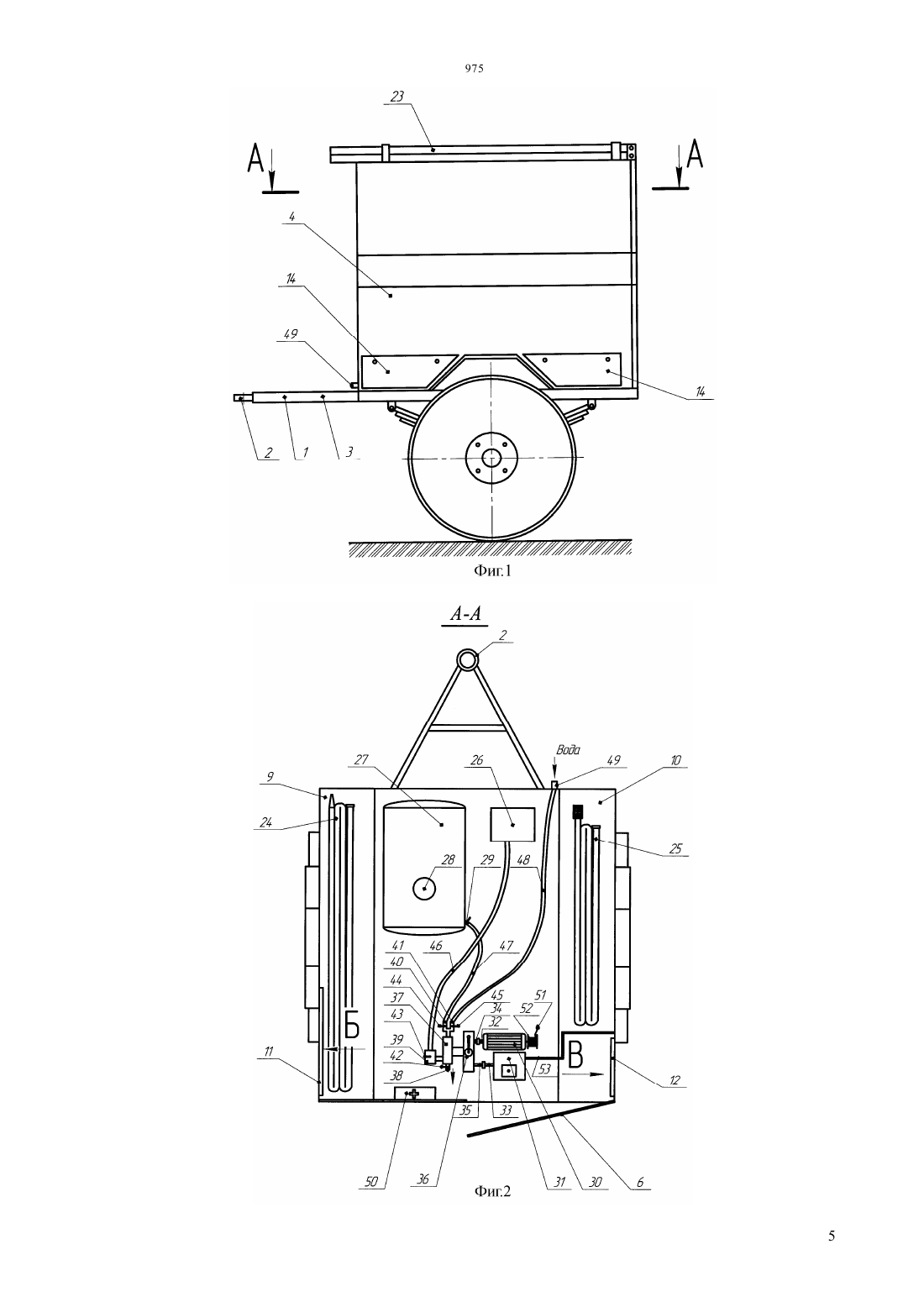

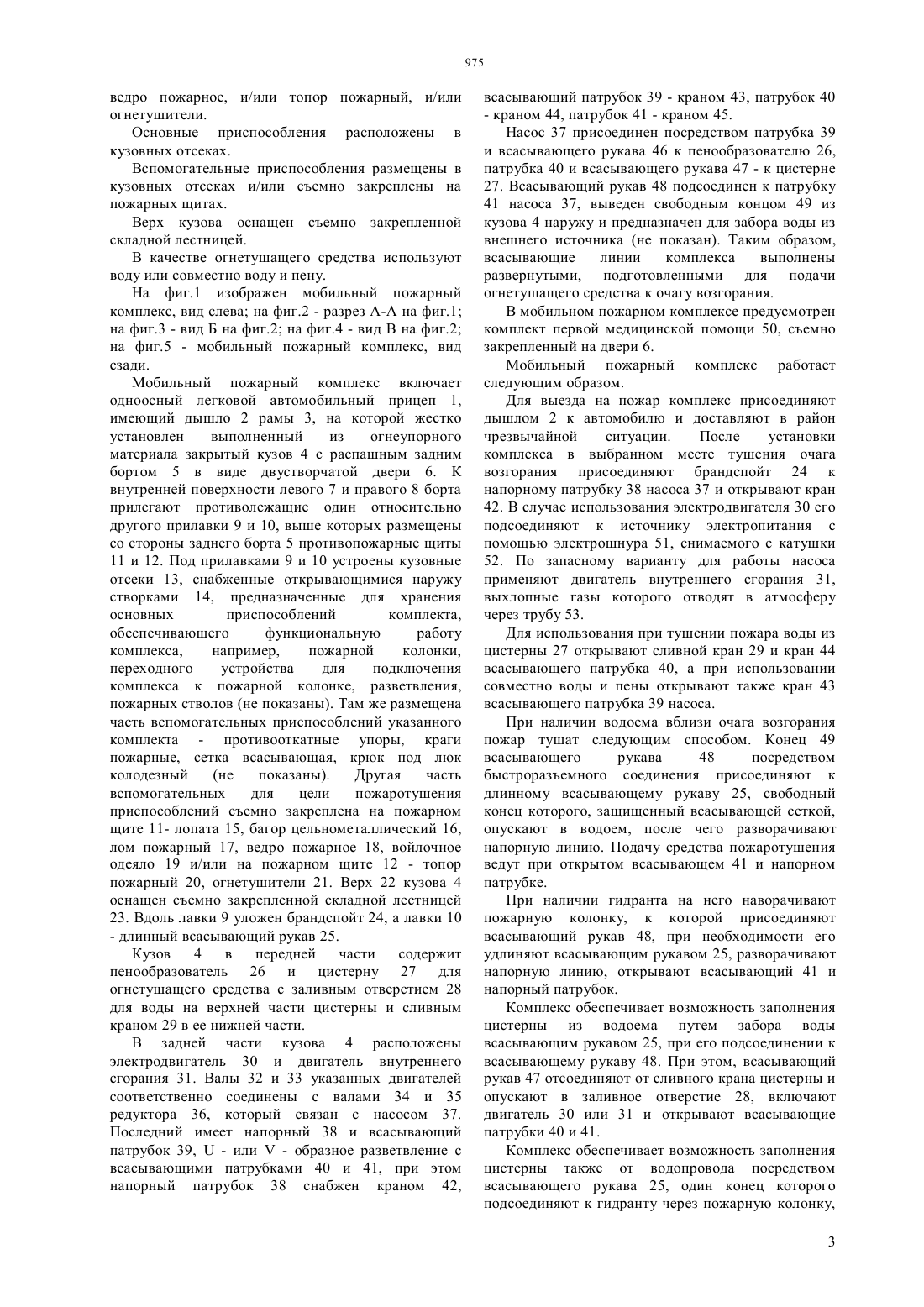

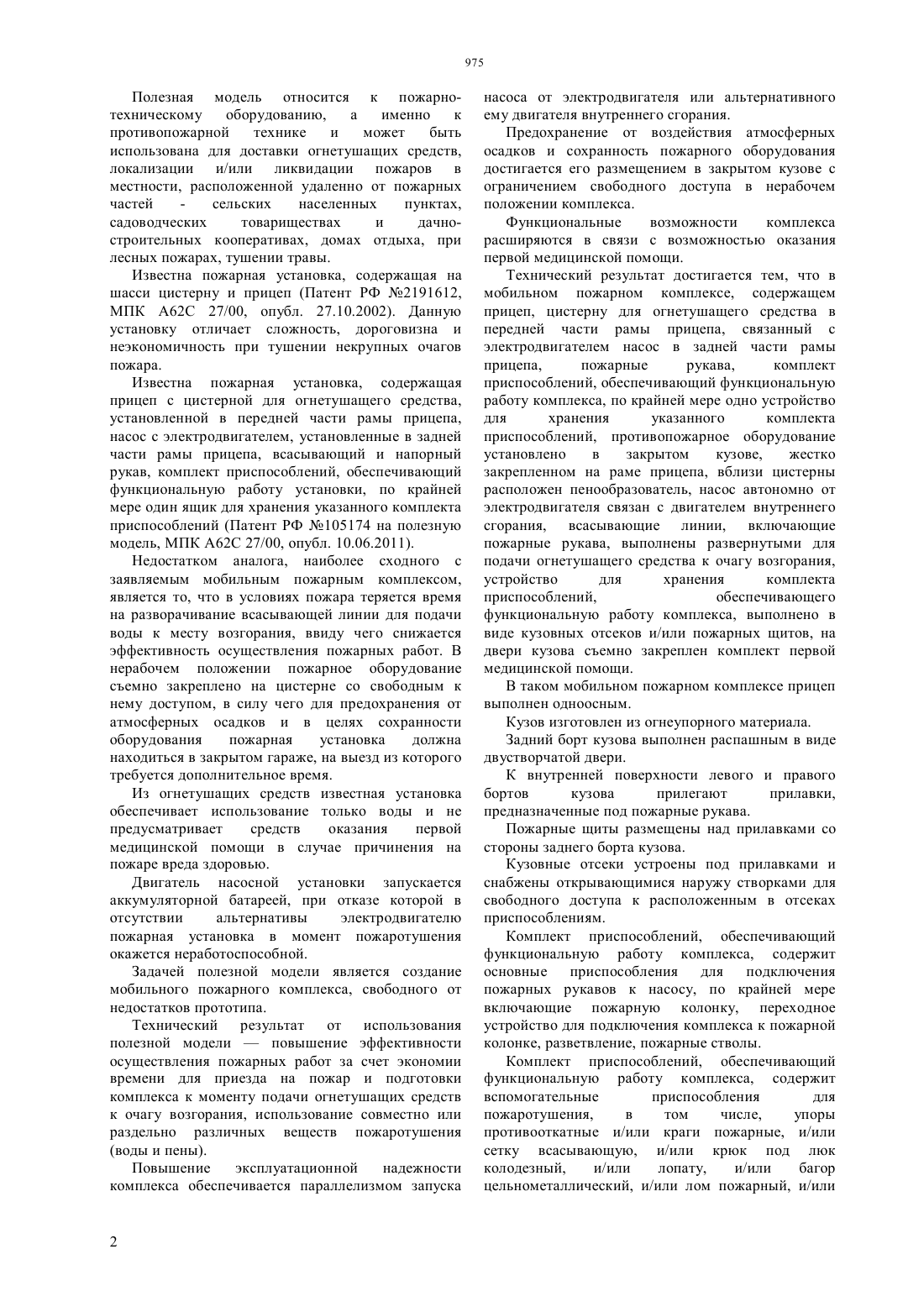

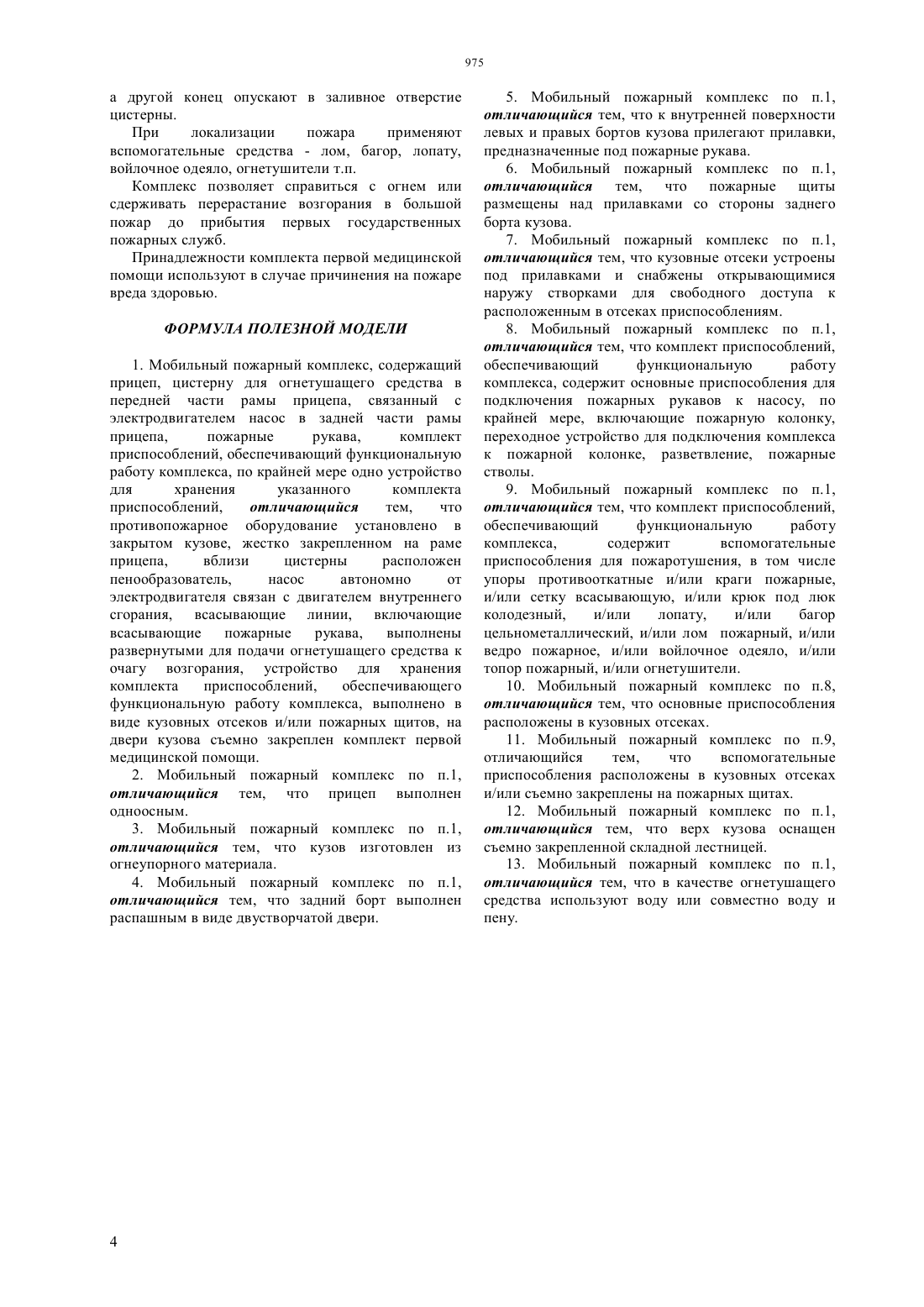

(51) 62 27/00 (2012.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ расширение функциональных возможностей. Технический результат достигается за счет того, что комплекс содержит одноосный автомобильный прицеп, на раме которого закреплен закрытый кузов из огнеупорного материала, где установлено противопожарное оборудование - цистерна для огнегасильного средства и пенообразователь, насос,автономно связанный с электродвигателем и/или двигателем внутреннего сгорания, комплект основных и вспомогательных приспособлений,обеспечивающий функциональную работу комплекса, по крайней мере одно устройство для хранения данного комплекта выполненное в виде кузовных отсеков и/или пожарных щитов,всасывающие линии, содержащие всасывающие рукава, выполненные развернутыми для подачи воды и пены. Комплекс также содержит комплект первой медицинской помощи.(72) Камалиев Ильдар Халилулович Бояркин Сергей Иванович Шипугин Сергей Николаевич Абдусалямов Нурлан Нурбекович Гаипов Бахитжан Боровский Алексей Юрьевич(73) Камалиев Ильдар Халилулович Бояркин Сергей Иванович Шипугин Сергей Николаевич(57) Мобильный пожарный комплекс относится к противопожарной технике и используется для локализации и (или) ликвидации пожаров в местностях, удаленных от пожарных частей. Технический результат от использования полезной модели - повышение эффективности пожарных работ, эксплуатационной надежности комплекса и сохранности противопожарного оборудования, 975 Полезная модель относится к пожарнотехническому оборудованию,а именно к противопожарной технике и может быть использована для доставки огнетушащих средств,локализации и/или ликвидации пожаров в местности, расположенной удаленно от пожарных частей сельских населенных пунктах,садоводческих товариществах и дачностроительных кооперативах, домах отдыха, при лесных пожарах, тушении травы. Известна пожарная установка, содержащая на шасси цистерну и прицеп (Патент РФ 2191612,МПК А 62 С 27/00, опубл. 27.10.2002). Данную установку отличает сложность, дороговизна и неэкономичность при тушении некрупных очагов пожара. Известна пожарная установка, содержащая прицеп с цистерной для огнетушащего средства,установленной в передней части рамы прицепа,насос с электродвигателем, установленные в задней части рамы прицепа, всасывающий и напорный рукав, комплект приспособлений, обеспечивающий функциональную работу установки, по крайней мере один ящик для хранения указанного комплекта приспособлений (Патент РФ 105174 на полезную модель, МПК А 62 С 27/00, опубл. 10.06.2011). Недостатком аналога, наиболее сходного с заявляемым мобильным пожарным комплексом,является то, что в условиях пожара теряется время на разворачивание всасывающей линии для подачи воды к месту возгорания, ввиду чего снижается эффективность осуществления пожарных работ. В нерабочем положении пожарное оборудование съемно закреплено на цистерне со свободным к нему доступом, в силу чего для предохранения от атмосферных осадков и в целях сохранности оборудования пожарная установка должна находиться в закрытом гараже, на выезд из которого требуется дополнительное время. Из огнетушащих средств известная установка обеспечивает использование только воды и не предусматривает средств оказания первой медицинской помощи в случае причинения на пожаре вреда здоровью. Двигатель насосной установки запускается аккумуляторной батареей, при отказе которой в отсутствии альтернативы электродвигателю пожарная установка в момент пожаротушения окажется неработоспособной. Задачей полезной модели является создание мобильного пожарного комплекса, свободного от недостатков прототипа. Технический результат от использования полезной моделиповышение эффективности осуществления пожарных работ за счет экономии времени для приезда на пожар и подготовки комплекса к моменту подачи огнетушащих средств к очагу возгорания, использование совместно или раздельно различных веществ пожаротушения(воды и пены). Повышение эксплуатационной надежности комплекса обеспечивается параллелизмом запуска насоса от электродвигателя или альтернативного ему двигателя внутреннего сгорания. Предохранение от воздействия атмосферных осадков и сохранность пожарного оборудования достигается его размещением в закрытом кузове с ограничением свободного доступа в нерабочем положении комплекса. Функциональные возможности комплекса расширяются в связи с возможностью оказания первой медицинской помощи. Технический результат достигается тем, что в мобильном пожарном комплексе, содержащем прицеп, цистерну для огнетушащего средства в передней части рамы прицепа, связанный с электродвигателем насос в задней части рамы прицепа,пожарные рукава,комплект приспособлений, обеспечивающий функциональную работу комплекса, по крайней мере одно устройство для хранения указанного комплекта приспособлений, противопожарное оборудование установлено в закрытом кузове,жестко закрепленном на раме прицепа, вблизи цистерны расположен пенообразователь, насос автономно от электродвигателя связан с двигателем внутреннего сгорания, всасывающие линии, включающие пожарные рукава, выполнены развернутыми для подачи огнетушащего средства к очагу возгорания,устройство для хранения комплекта приспособлений,обеспечивающего функциональную работу комплекса, выполнено в виде кузовных отсеков и/или пожарных щитов, на двери кузова съемно закреплен комплект первой медицинской помощи. В таком мобильном пожарном комплексе прицеп выполнен одноосным. Кузов изготовлен из огнеупорного материала. Задний борт кузова выполнен распашным в виде двустворчатой двери. К внутренней поверхности левого и правого бортов кузова прилегают прилавки,предназначенные под пожарные рукава. Пожарные щиты размещены над прилавками со стороны заднего борта кузова. Кузовные отсеки устроены под прилавками и снабжены открывающимися наружу створками для свободного доступа к расположенным в отсеках приспособлениям. Комплект приспособлений, обеспечивающий функциональную работу комплекса, содержит основные приспособления для подключения пожарных рукавов к насосу, по крайней мере включающие пожарную колонку, переходное устройство для подключения комплекса к пожарной колонке, разветвление, пожарные стволы. Комплект приспособлений, обеспечивающий функциональную работу комплекса, содержит вспомогательные приспособления для пожаротушения,в том числе,упоры противооткатные и/или краги пожарные, и/или сетку всасывающую, и/или крюк под люк колодезный,и/или лопату,и/или багор цельнометаллический, и/или лом пожарный, и/или ведро пожарное, и/или топор пожарный, и/или огнетушители. Основные приспособления расположены в кузовных отсеках. Вспомогательные приспособления размещены в кузовных отсеках и/или съемно закреплены на пожарных щитах. Верх кузова оснащен съемно закрепленной складной лестницей. В качестве огнетушащего средства используют воду или совместно воду и пену. На фиг.1 изображен мобильный пожарный комплекс, вид слева на фиг.2 - разрез А-А на фиг.1 на фиг.3 - вид Б на фиг.2 на фиг.4 - вид В на фиг.2 на фиг.5 - мобильный пожарный комплекс, вид сзади. Мобильный пожарный комплекс включает одноосный легковой автомобильный прицеп 1,имеющий дышло 2 рамы 3, на которой жестко установлен выполненный из огнеупорного материала закрытый кузов 4 с распашным задним бортом 5 в виде двустворчатой двери 6. К внутренней поверхности левого 7 и правого 8 борта прилегают противолежащие один относительно другого прилавки 9 и 10, выше которых размещены со стороны заднего борта 5 противопожарные щиты 11 и 12. Под прилавками 9 и 10 устроены кузовные отсеки 13, снабженные открывающимися наружу створками 14, предназначенные для хранения основных приспособлений комплекта,обеспечивающего функциональную работу комплекса,например,пожарной колонки,переходного устройства для подключения комплекса к пожарной колонке, разветвления,пожарных стволов (не показаны). Там же размещена часть вспомогательных приспособлений указанного комплекта - противооткатные упоры, краги пожарные, сетка всасывающая, крюк под люк колодезный(не показаны). Другая часть вспомогательных для цели пожаротушения приспособлений съемно закреплена на пожарном щите 11- лопата 15, багор цельнометаллический 16,лом пожарный 17, ведро пожарное 18, войлочное одеяло 19 и/или на пожарном щите 12 - топор пожарный 20, огнетушители 21. Верх 22 кузова 4 оснащен съемно закрепленной складной лестницей 23. Вдоль лавки 9 уложен брандспойт 24, а лавки 10- длинный всасывающий рукав 25. Кузов 4 в передней части содержит пенообразователь 26 и цистерну 27 для огнетушащего средства с заливным отверстием 28 для воды на верхней части цистерны и сливным краном 29 в ее нижней части. В задней части кузова 4 расположены электродвигатель 30 и двигатель внутреннего сгорания 31. Валы 32 и 33 указанных двигателей соответственно соединены с валами 34 и 35 редуктора 36, который связан с насосом 37. Последний имеет напорный 38 и всасывающий патрубок 39,- или- образное разветвление с всасывающими патрубками 40 и 41, при этом напорный патрубок 38 снабжен краном 42, всасывающий патрубок 39 - краном 43, патрубок 40- краном 44, патрубок 41 - краном 45. Насос 37 присоединен посредством патрубка 39 и всасывающего рукава 46 к пенообразователю 26,патрубка 40 и всасывающего рукава 47 - к цистерне 27. Всасывающий рукав 48 подсоединен к патрубку 41 насоса 37, выведен свободным концом 49 из кузова 4 наружу и предназначен для забора воды из внешнего источника (не показан). Таким образом,всасывающие линии комплекса выполнены развернутыми, подготовленными для подачи огнетушащего средства к очагу возгорания. В мобильном пожарном комплексе предусмотрен комплект первой медицинской помощи 50, съемно закрепленный на двери 6. Мобильный пожарный комплекс работает следующим образом. Для выезда на пожар комплекс присоединяют дышлом 2 к автомобилю и доставляют в район чрезвычайной ситуации. После установки комплекса в выбранном месте тушения очага возгорания присоединяют брандспойт 24 к напорному патрубку 38 насоса 37 и открывают кран 42. В случае использования электродвигателя 30 его подсоединяют к источнику электропитания с помощью электрошнура 51, снимаемого с катушки 52. По запасному варианту для работы насоса применяют двигатель внутреннего сгорания 31,выхлопные газы которого отводят в атмосферу через трубу 53. Для использования при тушении пожара воды из цистерны 27 открывают сливной кран 29 и кран 44 всасывающего патрубка 40, а при использовании совместно воды и пены открывают также кран 43 всасывающего патрубка 39 насоса. При наличии водоема вблизи очага возгорания пожар тушат следующим способом. Конец 49 всасывающего рукава 48 посредством быстроразъемного соединения присоединяют к длинному всасывающему рукаву 25, свободный конец которого, защищенный всасывающей сеткой,опускают в водоем, после чего разворачивают напорную линию. Подачу средства пожаротушения ведут при открытом всасывающем 41 и напорном патрубке. При наличии гидранта на него наворачивают пожарную колонку, к которой присоединяют всасывающий рукав 48, при необходимости его удлиняют всасывающим рукавом 25, разворачивают напорную линию, открывают всасывающий 41 и напорный патрубок. Комплекс обеспечивает возможность заполнения цистерны из водоема путем забора воды всасывающим рукавом 25, при его подсоединении к всасывающему рукаву 48. При этом, всасывающий рукав 47 отсоединяют от сливного крана цистерны и опускают в заливное отверстие 28, включают двигатель 30 или 31 и открывают всасывающие патрубки 40 и 41. Комплекс обеспечивает возможность заполнения цистерны также от водопровода посредством всасывающего рукава 25, один конец которого подсоединяют к гидранту через пожарную колонку,3 а другой конец опускают в заливное отверстие цистерны. При локализации пожара применяют вспомогательные средства - лом, багор, лопату,войлочное одеяло, огнетушители т.п. Комплекс позволяет справиться с огнем или сдерживать перерастание возгорания в большой пожар до прибытия первых государственных пожарных служб. Принадлежности комплекта первой медицинской помощи используют в случае причинения на пожаре вреда здоровью. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Мобильный пожарный комплекс, содержащий прицеп, цистерну для огнетушащего средства в передней части рамы прицепа, связанный с электродвигателем насос в задней части рамы прицепа,пожарные рукава,комплект приспособлений, обеспечивающий функциональную работу комплекса, по крайней мере одно устройство для хранения указанного комплекта приспособлений,отличающийся тем,что противопожарное оборудование установлено в закрытом кузове, жестко закрепленном на раме прицепа,вблизи цистерны расположен пенообразователь,насос автономно от электродвигателя связан с двигателем внутреннего сгорания, всасывающие линии, включающие всасывающие пожарные рукава,выполнены развернутыми для подачи огнетушащего средства к очагу возгорания, устройство для хранения комплекта приспособлений,обеспечивающего функциональную работу комплекса, выполнено в виде кузовных отсеков и/или пожарных щитов, на двери кузова съемно закреплен комплект первой медицинской помощи. 2. Мобильный пожарный комплекс по п.1,отличающийся тем, что прицеп выполнен одноосным. 3. Мобильный пожарный комплекс по п.1,отличающийся тем, что кузов изготовлен из огнеупорного материала. 4. Мобильный пожарный комплекс по п.1,отличающийся тем, что задний борт выполнен распашным в виде двустворчатой двери. 5. Мобильный пожарный комплекс по п.1,отличающийся тем, что к внутренней поверхности левых и правых бортов кузова прилегают прилавки,предназначенные под пожарные рукава. 6. Мобильный пожарный комплекс по п.1,отличающийся тем, что пожарные щиты размещены над прилавками со стороны заднего борта кузова. 7. Мобильный пожарный комплекс по п.1,отличающийся тем, что кузовные отсеки устроены под прилавками и снабжены открывающимися наружу створками для свободного доступа к расположенным в отсеках приспособлениям. 8. Мобильный пожарный комплекс по п.1,отличающийся тем, что комплект приспособлений,обеспечивающий функциональную работу комплекса, содержит основные приспособления для подключения пожарных рукавов к насосу, по крайней мере, включающие пожарную колонку,переходное устройство для подключения комплекса к пожарной колонке, разветвление, пожарные стволы. 9. Мобильный пожарный комплекс по п.1,отличающийся тем, что комплект приспособлений,обеспечивающий функциональную работу комплекса,содержит вспомогательные приспособления для пожаротушения, в том числе упоры противооткатные и/или краги пожарные,и/или сетку всасывающую, и/или крюк под люк колодезный,и/или лопату,и/или багор цельнометаллический, и/или лом пожарный, и/или ведро пожарное, и/или войлочное одеяло, и/или топор пожарный, и/или огнетушители. 10. Мобильный пожарный комплекс по п.8,отличающийся тем, что основные приспособления расположены в кузовных отсеках. 11. Мобильный пожарный комплекс по п.9,отличающийся тем,что вспомогательные приспособления расположены в кузовных отсеках и/или съемно закреплены на пожарных щитах. 12. Мобильный пожарный комплекс по п.1,отличающийся тем, что верх кузова оснащен съемно закрепленной складной лестницей. 13. Мобильный пожарный комплекс по п.1,отличающийся тем, что в качестве огнетушащего средства используют воду или совместно воду и пену.
