Разборно-сборный стол

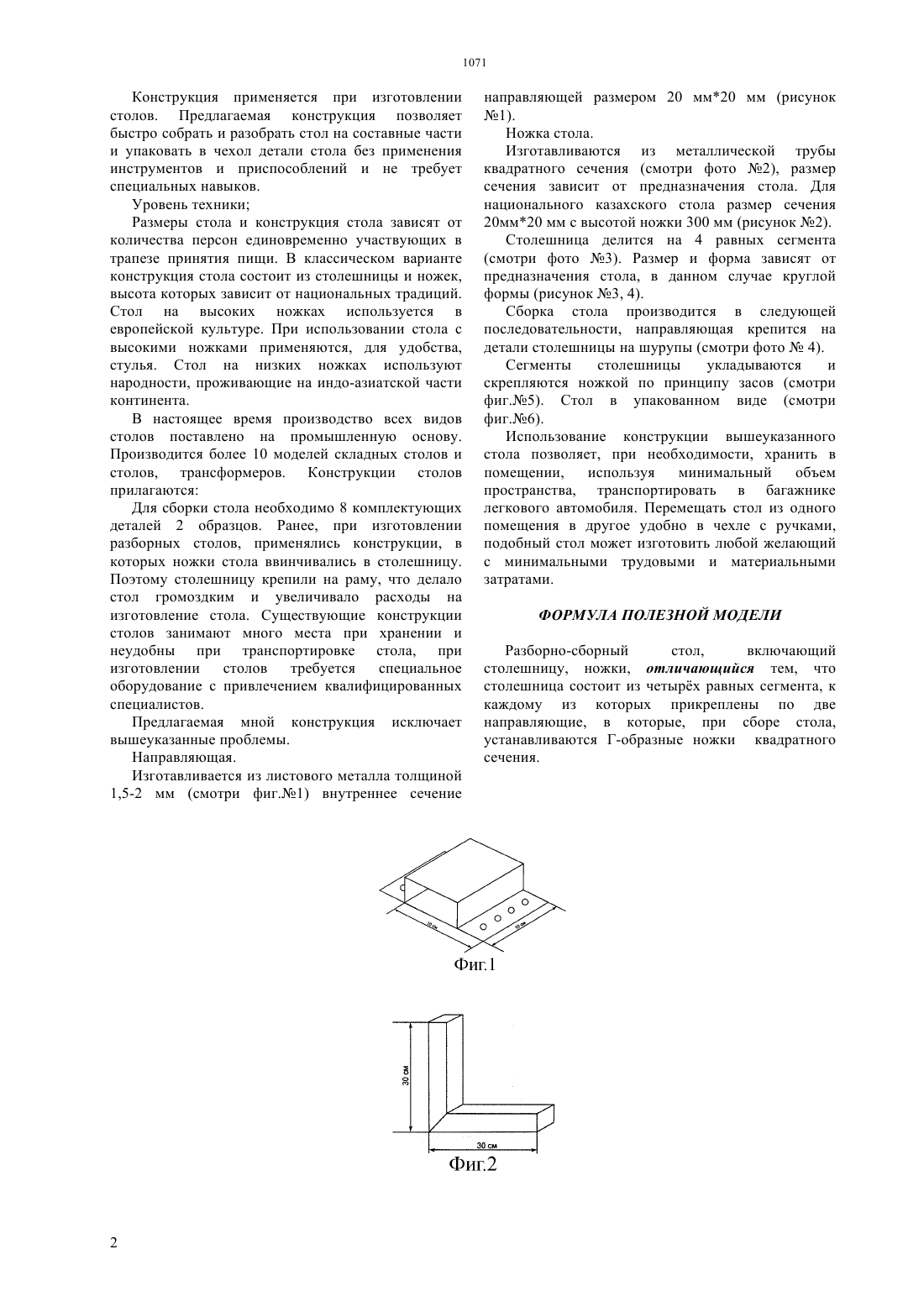

(51) 47 3/06 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ- аналогичный стол складной конструкции, в развернутом виде, занимает площадь более 2,1 кв. метра с объемом 0,61 куб. метра, в сложенном виде,при хранении площадь столешницы сокращается в два раза, объем стола не меняется.- стол разборный, в конструкции которого ножки стола ввинчиваются в столешницу в собранном виде занимает площадь более 2,1 кв. метра с объемом 0,61 куб. метра, в сложенном виде объем сокращается, площадь столешницы не меняется. Существующие конструкции национальных казахских столов занимают много места при хранении и неудобны при транспортировке стола. При сборке столов выше указанных конструкций для изготовления деталей необходимо специальное оборудование и квалифицированные специалисты. Предлагаемая мною конструкция разборносборного стола,собирающегося методом использования ножек стола для крепления частей столешницы в единую конструкцию, конструкция стола, в собранном виде, занимает площадь более 2,1 кв. метра с объемом 0,61 куб. метра, в сложенном виде объем столешницы сокращается в 4 раза т. е. 0,15 куб. метров и занимает площадь не более 0,5 кв. метра. Стол, для удобства транспортировки, хранения, укладывается в чехол с двумя ручками. Выше указанные, свойства конструкции стола позволяют экономить пространство жилого помещения при хранении стола. Стол в сложенном виде может перемещать 1 человек и помещается в салон или багажник легкового автомобиля, поэтому очень удобен для пикников и загородных поездок. Конструкция стола состоит из 8 комплектующих деталей 2 образцов, позволяет быстро собрать и разобрать стол на составные части и упаковать в чехол детали стола без применения инструментов и приспособлений и не требует специальных навыков. Удобства эксплуатации,хранения и транспортировки делают востребованным разборносборный стол,собирающийся методом использования ножек стола для крепления частей столешницы в единую конструкцию.(57) Стол - исторически сложившийся необходимый атрибут человека для принятия пищи в домашних условиях, пунктах общественного питания и при выезде на пикники. Стол относится к предметам быта. Используется человеком дома, в кабинете или общественных местах, в учебных целях, для работы с документами и для приема пищи. Уровень техники Размеры стола и конструкция стола зависят от количества персон единовременно участвующих в трапезе принятия пищи. В классическом варианте в настоящее время используются столы на 4, 6, 12 и выше персон. Конструкция стола состоит из столешницы и ножек, высота которых зависит от национальных традиций. Стол на высоких ножках используется в странах, сформировавшихся на европейской культуре. При использовании стола с высокими ножками применяются для удобства стулья. Стол на низких ножках используют народности,проживающие на индо-азиатской части континента. Казахский национальный стол представляет конструкцию с круглой или прямоугольной столешницей на низких ножках. В классическом варианте казахский национальный стол, эта цельная конструкция. В последнее время имеется складывающаяся конструкция казахского национального стола. Сущность полезной модели Существующие конструкции столов- стол казахский национальный представляет цельную конструкцию, стандартный стол занимает площадь более 2,1 кв. метра с объемом 0,61 куб. метра. Конструкция применяется при изготовлении столов. Предлагаемая конструкция позволяет быстро собрать и разобрать стол на составные части и упаковать в чехол детали стола без применения инструментов и приспособлений и не требует специальных навыков. Уровень техники Размеры стола и конструкция стола зависят от количества персон единовременно участвующих в трапезе принятия пищи. В классическом варианте конструкция стола состоит из столешницы и ножек,высота которых зависит от национальных традиций. Стол на высоких ножках используется в европейской культуре. При использовании стола с высокими ножками применяются, для удобства,стулья. Стол на низких ножках используют народности, проживающие на индо-азиатской части континента. В настоящее время производство всех видов столов поставлено на промышленную основу. Производится более 10 моделей складных столов и столов, трансформеров. Конструкции столов прилагаются Для сборки стола необходимо 8 комплектующих деталей 2 образцов. Ранее, при изготовлении разборных столов, применялись конструкции, в которых ножки стола ввинчивались в столешницу. Поэтому столешницу крепили на раму, что делало стол громоздким и увеличивало расходы на изготовление стола. Существующие конструкции столов занимают много места при хранении и неудобны при транспортировке стола, при изготовлении столов требуется специальное оборудование с привлечением квалифицированных специалистов. Предлагаемая мной конструкция исключает вышеуказанные проблемы. Направляющая. Изготавливается из листового металла толщиной 1,5-2 мм (смотри фиг.1) внутреннее сечение направляющей размером 20 мм 20 мм (рисунок 1). Ножка стола. Изготавливаются из металлической трубы квадратного сечения (смотри фото 2), размер сечения зависит от предназначения стола. Для национального казахского стола размер сечения 20 мм 20 мм с высотой ножки 300 мм (рисунок 2). Столешница делится на 4 равных сегмента(смотри фото 3). Размер и форма зависят от предназначения стола, в данном случае круглой формы (рисунок 3, 4). Сборка стола производится в следующей последовательности, направляющая крепится на детали столешницы на шурупы (смотри фото 4). Сегменты столешницы укладываются и скрепляются ножкой по принципу засов (смотри фиг.5). Стол в упакованном виде (смотри фиг.6). Использование конструкции вышеуказанного стола позволяет, при необходимости, хранить в помещении,используя минимальный объем пространства, транспортировать в багажнике легкового автомобиля. Перемещать стол из одного помещения в другое удобно в чехле с ручками,подобный стол может изготовить любой желающий с минимальными трудовыми и материальными затратами. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Разборно-сборный стол,включающий столешницу, ножки, отличающийся тем, что столешница состоит из четырх равных сегмента, к каждому из которых прикреплены по две направляющие, в которые, при сборе стола,устанавливаются Г-образные ножки квадратного сечения.
