Складной стол

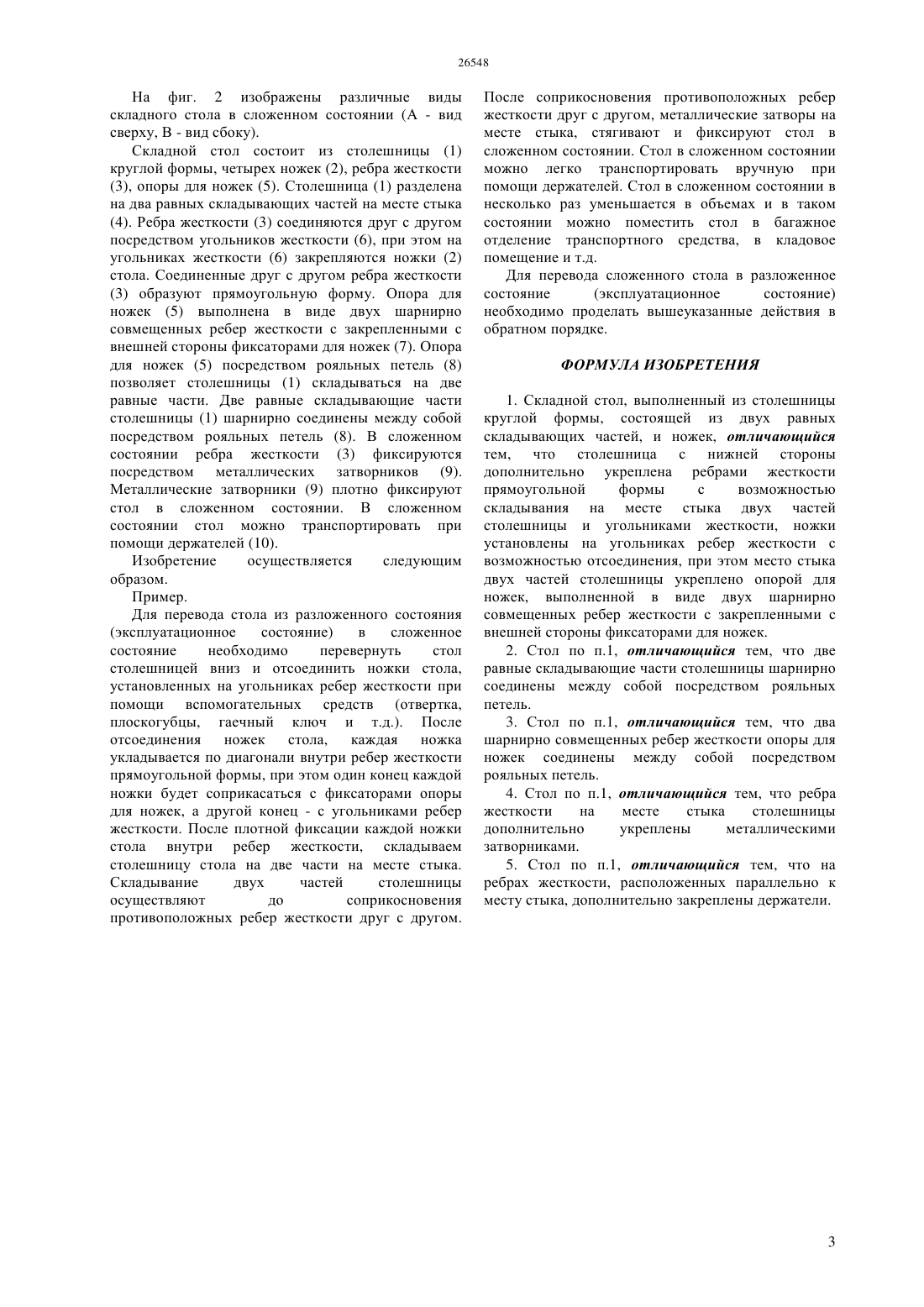

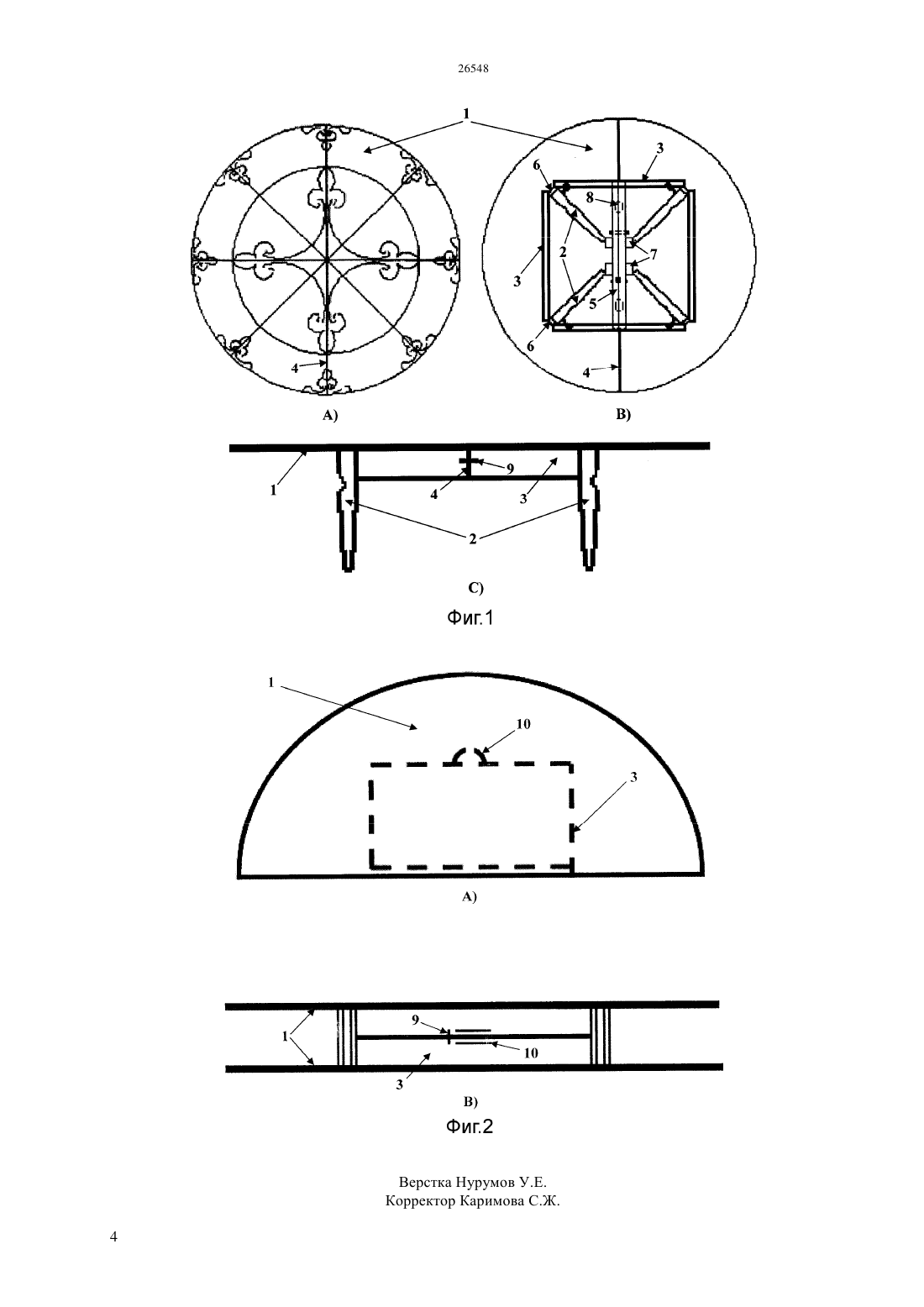

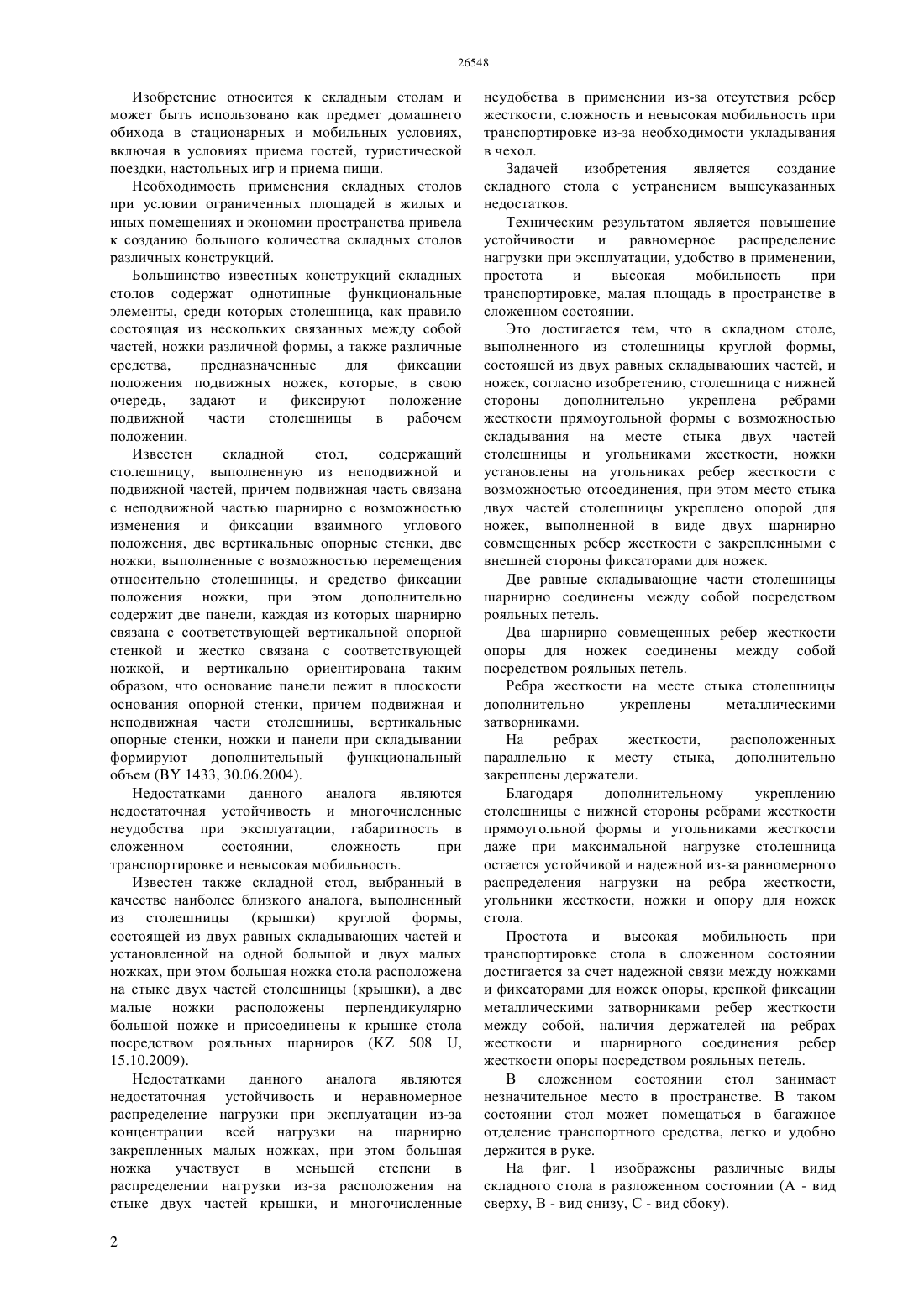

(51) 47 3/00 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ ножек, согласно изобретению, столешница с нижней стороны дополнительно укреплена ребрами жесткости прямоугольной формы с возможностью складывания на месте стыка двух частей столешницы и угольниками жесткости, ножки установлены на угольниках ребер жесткости с возможностью отсоединения, при этом место стыка двух частей столешницы укреплено опорой для ножек, выполненной в виде двух шарнирно совмещенных ребер жесткости с закрепленными с внешней стороны фиксаторами для ножек. Две равные складывающие части столешницы шарнирно соединены между собой посредством рояльных петель. Два шарнирно совмещенных ребер жесткости опоры для ножек соединены между собой посредством рояльных петель. Ребра жесткости на месте стыка столешницы дополнительно укреплены металлическими затворниками. На ребрах жесткости,расположенных параллельно к месту стыка, дополнительно закреплены держатели.(72) Муканов Косман Курмашевич Калиев Жумабай Байтасович(57) Изобретение относится к складным столам и может быть использовано как предмет домашнего обихода в стационарных и мобильных условиях,включая в условиях приема гостей, туристической поездки, настольных игр и приема пищи. Техническим результатом является повышение устойчивости и равномерное распределение нагрузки при эксплуатации, удобство в применении,простота и высокая мобильность при транспортировке, малая площадь в пространстве в сложенном состоянии. Это достигается тем, что в складном столе,выполненного из столешницы круглой формы,состоящей из двух равных складывающих частей, и Изобретение относится к складным столам и может быть использовано как предмет домашнего обихода в стационарных и мобильных условиях,включая в условиях приема гостей, туристической поездки, настольных игр и приема пищи. Необходимость применения складных столов при условии ограниченных площадей в жилых и иных помещениях и экономии пространства привела к созданию большого количества складных столов различных конструкций. Большинство известных конструкций складных столов содержат однотипные функциональные элементы, среди которых столешница, как правило состоящая из нескольких связанных между собой частей, ножки различной формы, а также различные средства,предназначенные для фиксации положения подвижных ножек, которые, в свою очередь,задают и фиксируют положение подвижной части столешницы в рабочем положении. Известен складной стол,содержащий столешницу, выполненную из неподвижной и подвижной частей, причем подвижная часть связана с неподвижной частью шарнирно с возможностью изменения и фиксации взаимного углового положения, две вертикальные опорные стенки, две ножки, выполненные с возможностью перемещения относительно столешницы, и средство фиксации положения ножки, при этом дополнительно содержит две панели, каждая из которых шарнирно связана с соответствующей вертикальной опорной стенкой и жестко связана с соответствующей ножкой, и вертикально ориентирована таким образом, что основание панели лежит в плоскости основания опорной стенки, причем подвижная и неподвижная части столешницы, вертикальные опорные стенки, ножки и панели при складывании формируют дополнительный функциональный объем ( 1433, 30.06.2004). Недостатками данного аналога являются недостаточная устойчивость и многочисленные неудобства при эксплуатации, габаритность в сложенном состоянии,сложность при транспортировке и невысокая мобильность. Известен также складной стол, выбранный в качестве наиболее близкого аналога, выполненный из столешницы (крышки) круглой формы,состоящей из двух равных складывающих частей и установленной на одной большой и двух малых ножках, при этом большая ножка стола расположена на стыке двух частей столешницы (крышки), а две малые ножки расположены перпендикулярно большой ножке и присоединены к крышке стола посредством рояльных шарниров ( 508 ,15.10.2009). Недостатками данного аналога являются недостаточная устойчивость и неравномерное распределение нагрузки при эксплуатации из-за концентрации всей нагрузки на шарнирно закрепленных малых ножках, при этом большая ножка участвует в меньшей степени в распределении нагрузки из-за расположения на стыке двух частей крышки, и многочисленные 2 неудобства в применении из-за отсутствия ребер жесткости, сложность и невысокая мобильность при транспортировке из-за необходимости укладывания в чехол. Задачей изобретения является создание складного стола с устранением вышеуказанных недостатков. Техническим результатом является повышение устойчивости и равномерное распределение нагрузки при эксплуатации, удобство в применении,простота и высокая мобильность при транспортировке, малая площадь в пространстве в сложенном состоянии. Это достигается тем, что в складном столе,выполненного из столешницы круглой формы,состоящей из двух равных складывающих частей, и ножек, согласно изобретению, столешница с нижней стороны дополнительно укреплена ребрами жесткости прямоугольной формы с возможностью складывания на месте стыка двух частей столешницы и угольниками жесткости, ножки установлены на угольниках ребер жесткости с возможностью отсоединения, при этом место стыка двух частей столешницы укреплено опорой для ножек, выполненной в виде двух шарнирно совмещенных ребер жесткости с закрепленными с внешней стороны фиксаторами для ножек. Две равные складывающие части столешницы шарнирно соединены между собой посредством рояльных петель. Два шарнирно совмещенных ребер жесткости опоры для ножек соединены между собой посредством рояльных петель. Ребра жесткости на месте стыка столешницы дополнительно укреплены металлическими затворниками. На ребрах жесткости,расположенных параллельно к месту стыка, дополнительно закреплены держатели. Благодаря дополнительному укреплению столешницы с нижней стороны ребрами жесткости прямоугольной формы и угольниками жесткости даже при максимальной нагрузке столешница остается устойчивой и надежной из-за равномерного распределения нагрузки на ребра жесткости,угольники жесткости, ножки и опору для ножек стола. Простота и высокая мобильность при транспортировке стола в сложенном состоянии достигается за счет надежной связи между ножками и фиксаторами для ножек опоры, крепкой фиксации металлическими затворниками ребер жесткости между собой, наличия держателей на ребрах жесткости и шарнирного соединения ребер жесткости опоры посредством рояльных петель. В сложенном состоянии стол занимает незначительное место в пространстве. В таком состоянии стол может помещаться в багажное отделение транспортного средства, легко и удобно держится в руке. На фиг. 1 изображены различные виды складного стола в разложенном состоянии (А - вид сверху, В - вид снизу, С - вид сбоку). На фиг. 2 изображены различные виды складного стола в сложенном состоянии (А - вид сверху, В - вид сбоку). Складной стол состоит из столешницы (1) круглой формы, четырех ножек (2), ребра жесткости(3), опоры для ножек (5). Столешница (1) разделена на два равных складывающих частей на месте стыка(4). Ребра жесткости (3) соединяются друг с другом посредством угольников жесткости (6), при этом на угольниках жесткости (6) закрепляются ножки (2) стола. Соединенные друг с другом ребра жесткости(3) образуют прямоугольную форму. Опора для ножек (5) выполнена в виде двух шарнирно совмещенных ребер жесткости с закрепленными с внешней стороны фиксаторами для ножек (7). Опора для ножек (5) посредством рояльных петель (8) позволяет столешницы (1) складываться на две равные части. Две равные складывающие части столешницы (1) шарнирно соединены между собой посредством рояльных петель (8). В сложенном состоянии ребра жесткости (3) фиксируются посредством металлических затворников (9). Металлические затворники (9) плотно фиксируют стол в сложенном состоянии. В сложенном состоянии стол можно транспортировать при помощи держателей (10). Изобретение осуществляется следующим образом. Пример. Для перевода стола из разложенного состояния(эксплуатационное состояние) в сложенное состояние необходимо перевернуть стол столешницей вниз и отсоединить ножки стола,установленных на угольниках ребер жесткости при помощи вспомогательных средств (отвертка,плоскогубцы, гаечный ключ и т.д.). После отсоединения ножек стола, каждая ножка укладывается по диагонали внутри ребер жесткости прямоугольной формы, при этом один конец каждой ножки будет соприкасаться с фиксаторами опоры для ножек, а другой конец - с угольниками ребер жесткости. После плотной фиксации каждой ножки стола внутри ребер жесткости, складываем столешницу стола на две части на месте стыка. Складывание двух частей столешницы осуществляют до соприкосновения противоположных ребер жесткости друг с другом. После соприкосновения противоположных ребер жесткости друг с другом, металлические затворы на месте стыка, стягивают и фиксируют стол в сложенном состоянии. Стол в сложенном состоянии можно легко транспортировать вручную при помощи держателей. Стол в сложенном состоянии в несколько раз уменьшается в объемах и в таком состоянии можно поместить стол в багажное отделение транспортного средства, в кладовое помещение и т.д. Для перевода сложенного стола в разложенное состояние(эксплуатационное состояние) необходимо проделать вышеуказанные действия в обратном порядке. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Складной стол, выполненный из столешницы круглой формы, состоящей из двух равных складывающих частей, и ножек, отличающийся тем, что столешница с нижней стороны дополнительно укреплена ребрами жесткости прямоугольной формы с возможностью складывания на месте стыка двух частей столешницы и угольниками жесткости, ножки установлены на угольниках ребер жесткости с возможностью отсоединения, при этом место стыка двух частей столешницы укреплено опорой для ножек, выполненной в виде двух шарнирно совмещенных ребер жесткости с закрепленными с внешней стороны фиксаторами для ножек. 2. Стол по п.1, отличающийся тем, что две равные складывающие части столешницы шарнирно соединены между собой посредством рояльных петель. 3. Стол по п.1, отличающийся тем, что два шарнирно совмещенных ребер жесткости опоры для ножек соединены между собой посредством рояльных петель. 4. Стол по п.1, отличающийся тем, что ребра жесткости на месте стыка столешницы дополнительно укреплены металлическими затворниками. 5. Стол по п.1, отличающийся тем, что на ребрах жесткости, расположенных параллельно к месту стыка, дополнительно закреплены держатели.
