Надкроватный подкатной стол

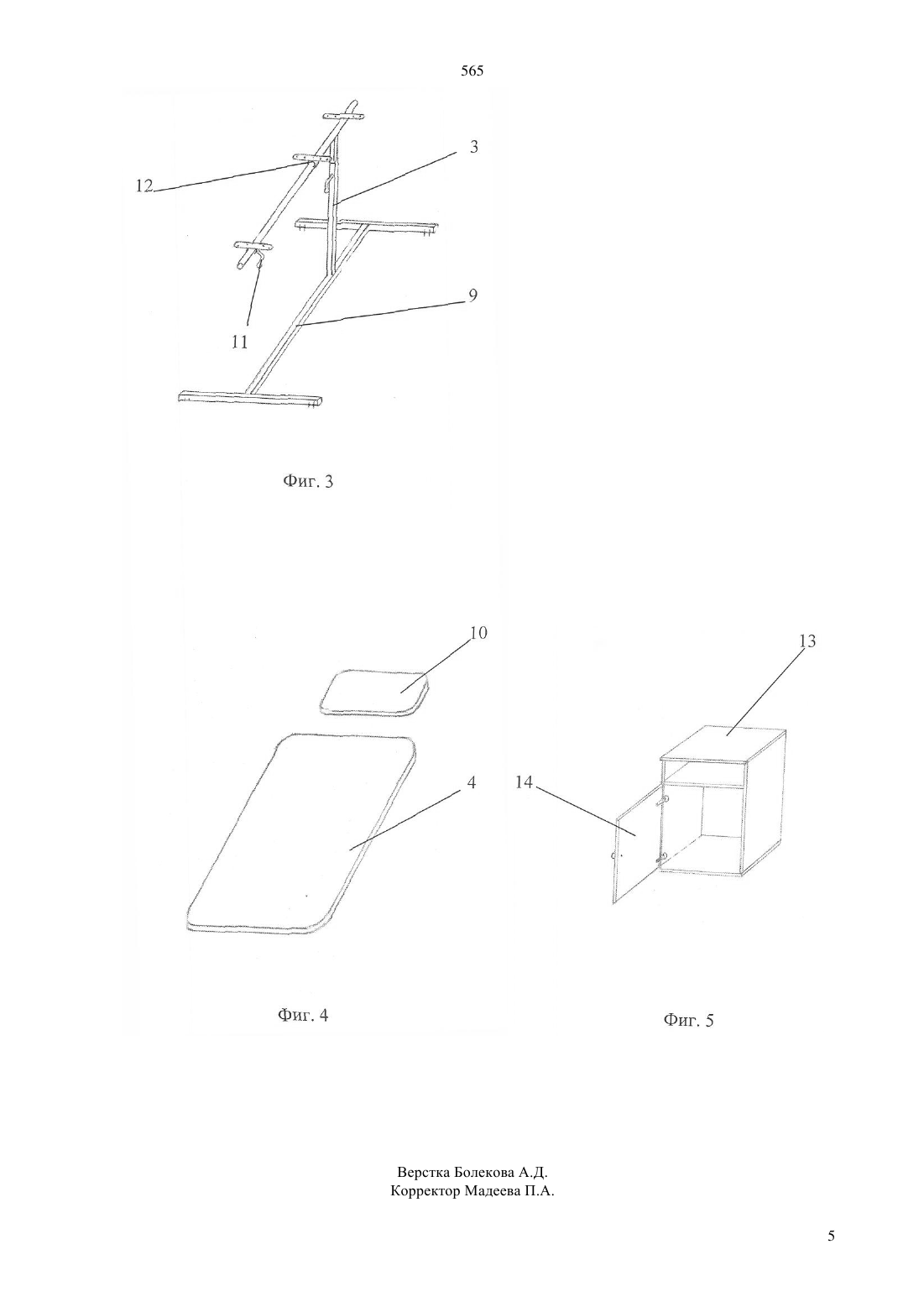

(51) 47 31/04 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ нения столешницы со стойкой включает установленную на стойке консольную штангу с поперечными элементами, закрепленными у концов штанги,при этом основание состоит из двух опорных стержней и перекладины между ними. Надкроватный подкатной стол снабжен дополнительной полкой, расположенной со стороны стойки,а столешница установлена с возможностью поворота относительно штанги, к которой прикреплен фиксатор положения столешницы. Поперечные элементы соединены с консольной штангой с помощью втулок. Стол снабжен тумбочкой, расположенной на основании, при этом тумбочка имеет, по меньшей мере, одну дверцу. Консольная штанга расположена над перекладиной основания.(57) Полезная модель относится к предметам мебели и может быть использована в качестве передвижного стола, предназначенного для еды, чтения,письма, для обеспечения дополнительных удобств лежачим пациентам. Технический результат - упрощение конструкции, снижение громоздкости подкатного стола и повышение удобства при эксплуатации - достигается тем, что у надкроватного подкатного стола, содержащего основание на колесах, телескопическую стойку, столешницу и узел соединения столешницы со стойкой, согласно полезной модели, узел соеди 565 Полезная модель относится к предметам мебели и может быть использована в качестве передвижного стола, предназначенного для еды, чтения, письма,для обеспечения дополнительных удобств лежачим пациентам. Известен надкроватный подкатной стол, содержащий основание, телескопическую стойку, соединенную с основанием с возможностью поворота в горизонтальное положение для размещения в сложенном положении вдоль основания, столешницу,соединенную со стойкой с возможностью поворота на 180 в горизонтальной плоскости и размещения в сложенном положении вдоль основания и стойки. Узел соединения столешницы со стойкой включает связанный со столешницей вильчатый элемент и фиксирующий палец с рукояткой (патент Великобритании 485020, кл. А 47 В 23/00, 1938). Недостатком этого устройства является сложное выполнение узлов соединения. Известен надкроватный подкатной стол, содержащий основание, телескопическую стойку, соединенную с основанием с возможностью поворота в горизонтальное положение для размещения в сложенном положении вдоль основания, столешницу,соединенную со стойкой с возможностью поворота на 180 в горизонтальной плоскости и размещения в сложенном положении вдоль основания и стойки,узел соединения столешницы со стойкой, включающий связанный со столешницей вильчатый элемент и фиксирующий палец с рукояткой, и средство фиксации столешницы в наклонном положении. Узел соединения столешницы со стойкой включает жестко закрепленную на стойке пластину с разновеликими по длине шпильками и переходной элемент, состоящий из диска с дугообразным пазом и связанного с диском Г - образного хвостовика, соединенного с вильчатым элементом, при этом меньшая по длине шпилька образует ось, на которой установлен диск с возможностью поворота, а большая по длине шпилька образует фиксирующий палец, установленный в дугообразном пазу диска для изменения угла наклона столешницы (а.с. СССР 1734678, кл. А 47 В 31/04, 1992). Недостатком указанного устройства является сложность конструкции. Наличие большого количества деталей повышает громоздкость подкатного стола и затрудняет его эксплуатацию. Задачей полезной модели является усовершенствование конструкции подкатного стола, предназначенного для еды, чтения, письма, для обеспечения дополнительных удобств лежачим пациентам. Технический результат - упрощение конструкции, снижение громоздкости подкатного стола и повышение удобства при эксплуатации - достигается тем, что у надкроватного подкатного стола, содержащего основание на колесах, телескопическую стойку, столешницу и узел соединения столешницы со стойкой, согласно полезной модели, узел соединения столешницы со стойкой включает установленную на стойке консольную штангу с поперечными элементами, закрепленными у концов штанги,2 при этом основание состоит из двух опорных стержней и перекладины между ними. Надкроватный подкатной стол снабжен дополнительной полкой, расположенной со стороны стойки,а столешница установлена с возможностью поворота относительно штанги, к которой прикреплен фиксатор положения столешницы. Поперечные элементы соединены с консольной штангой с помощью втулок. Стол снабжен тумбочкой, расположенной на основании, при этом тумбочка имеет, по меньшей мере, одну дверцу. Консольная штанга расположена над перекладиной основания. Полезная модель поясняется чертежами, где на фиг. 1 представлен общий вид основания со стойкой и консольной штангой на фиг. 2 - столешница на фиг. 3 - общий вид основания со стойкой и консольной штангой с фиксатором на фиг. 4 - столешница с дополнительной полкой на фиг. 5 - тумбочка на фиг. 6 - общий вид стола, без дополнительной полки на фиг. 7 - общий вид стола с дополнительной полкой на фиг. 8 - общий вид стола с тумбочкой. Надкроватный подкатной стол содержит основание 1 на колесах 2, телескопическую стойку 3, столешницу 4 и узел 5 соединения столешницы 4 со стойкой 3, который включает установленную на стойке 3 консольную штангу 6 с поперечными элементами 7, закрепленными у концов штанги 6, при этом основание 1 состоит из двух опорных стержней 8 и перекладины 9 между ними. Надкроватный подкатной стол снабжен дополнительной полкой 10, расположенной со стороны стойки 3, а столешница 4 установлена с возможностью поворота относительно штанги 6, к которой прикреплен фиксатор 11 положения столешницы 4. Поперечные элементы 7 соединены с консольной штангой 6 с помощью втулок 12. Стол снабжен тумбочкой 13, расположенной на основании 1, при этом тумбочка имеет, по меньшей мере, одну дверцу 14. Консольная штанга 6 расположена над перекладиной 9 основания. Используют стол следующим образом. Подкатывают основание 1 стола к кровати пациента, при этом участок основания, расположенный над свободным концом штанги 6, заходит под кровать пациента, а столешница 4 размещается над кроватью. Пациент может поместить на столешнице приборы для еды и принимать пищу в полулежачем положении. После приема пищи стол откатывают от кровати или убирают приборы и пациент может разместить на столешнице газеты или журналы. Для повышения удобства при чтении или письме используют стол со столешницей 4, установленной с возможностью поворота относительно штанги 6. Для этого поворачивают столешницу 4 на определенный угол и закрепляют фиксатором 11, который предотвращает дальнейшее смещение столешницы 4. Дополнительная полка 10 служит для размещения на ней необходимых предметов и приспособлений, 565 которые будут скатываться с наклонной столешницы 4. Чтобы перевести столешницу 4 в первоначальное положение или изменить угол ее наклона, ослабляют фиксатор 11 и производят поворот столешницы на требуемый угол относительно штанги 6. Поворот столешницы 4 осуществляется за счет втулок 12, которые прикреплены к поперечным элементам 7. Один из вариантов предлагаемого стола снабжен тумбочкой 13, расположенной на основании. Это повышает удобство эксплуатации, так как не востребованные в данный момент вещи и предметы могут быть временно помещены в тумбочку. Надкроватный подкатной стол заявленной конструкции характеризуется простотой, легкостью обслуживания, низкой материалоемкостью и удобством при использовании лежачими пациентами, инвалидами и другими категориями нетрудоспособных лиц, которые не имеют возможности самостоятельно передвигаться и вынуждены соблюдать постельный режим. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Надкроватный подкатной стол, содержащий основание на колесах, телескопическую стойку, столешницу и узел соединения столешницы со стойкой, отличающийся тем, что узел соединения столешницы со стойкой включает установленную на стойке консольную штангу с поперечными элементами,закрепленными у концов штанги, при этом основание состоит из двух опорных стержней и перекладины между ними. 2. Надкроватный подкатной стол по п.1, отличающийся тем, что он снабжен дополнительной полкой, расположенной со стороны стойки, а столешница установлена с возможностью поворота относительно штанги, к которой прикреплен фиксатор положения столешницы. 3. Надкроватный подкатной стол по п.2, отличающийся тем, что поперечные элементы соединены с консольной штангой с помощью втулок. 4. Надкроватный подкатной стол по п.п.1-3, отличающийся тем, что он снабжен тумбочкой, раположенной на основании. 5. Надкроватный подкатной стол по п.4, отличающийся тем, что тумбочка имеет, по меньшей мере, одну дверцу. 6. Надкроватный подкатной стол по любому п.п.1-5, отличающийся тем, что консольная штанга расположена над перекладиной основания.
