Сорбционная установка

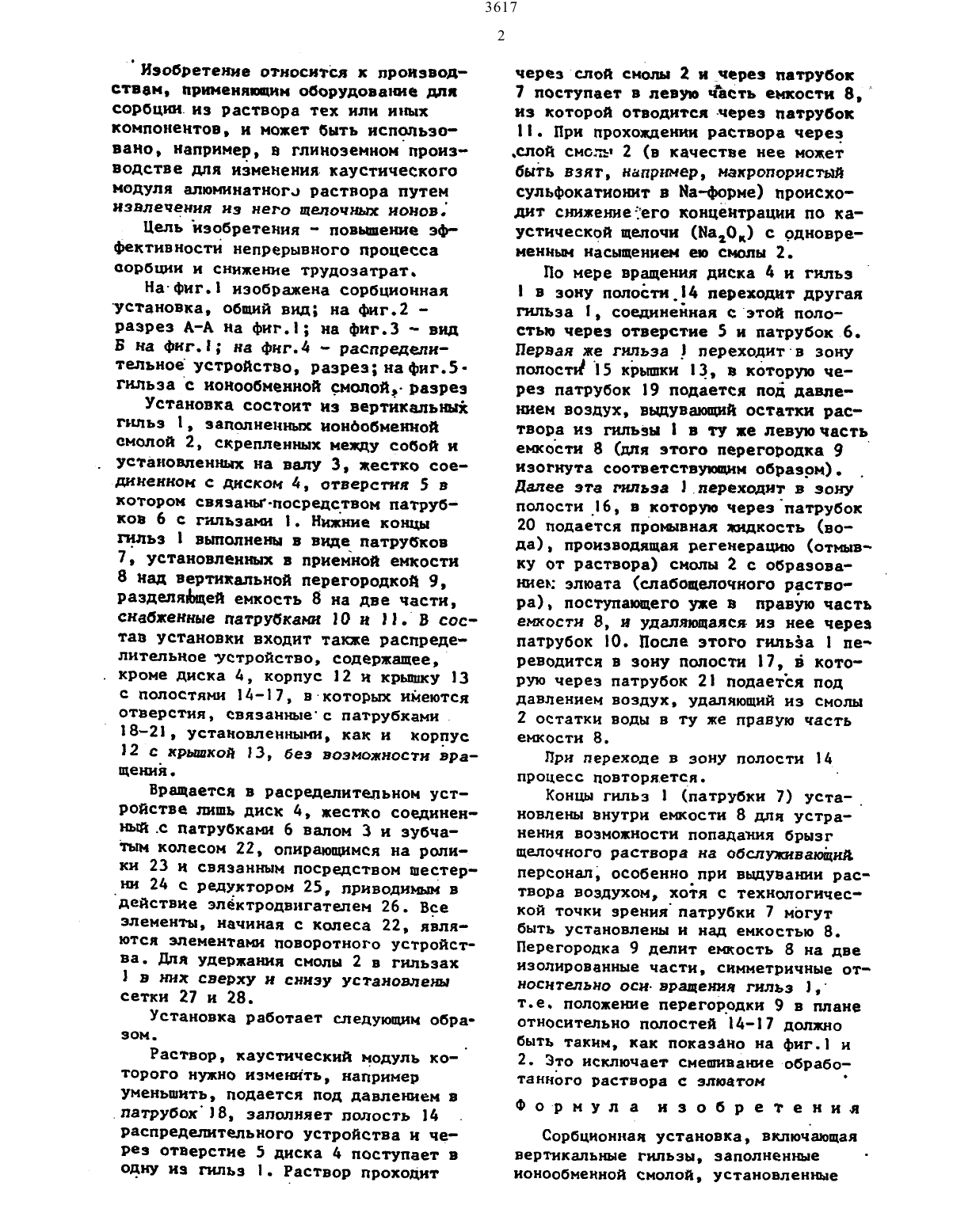

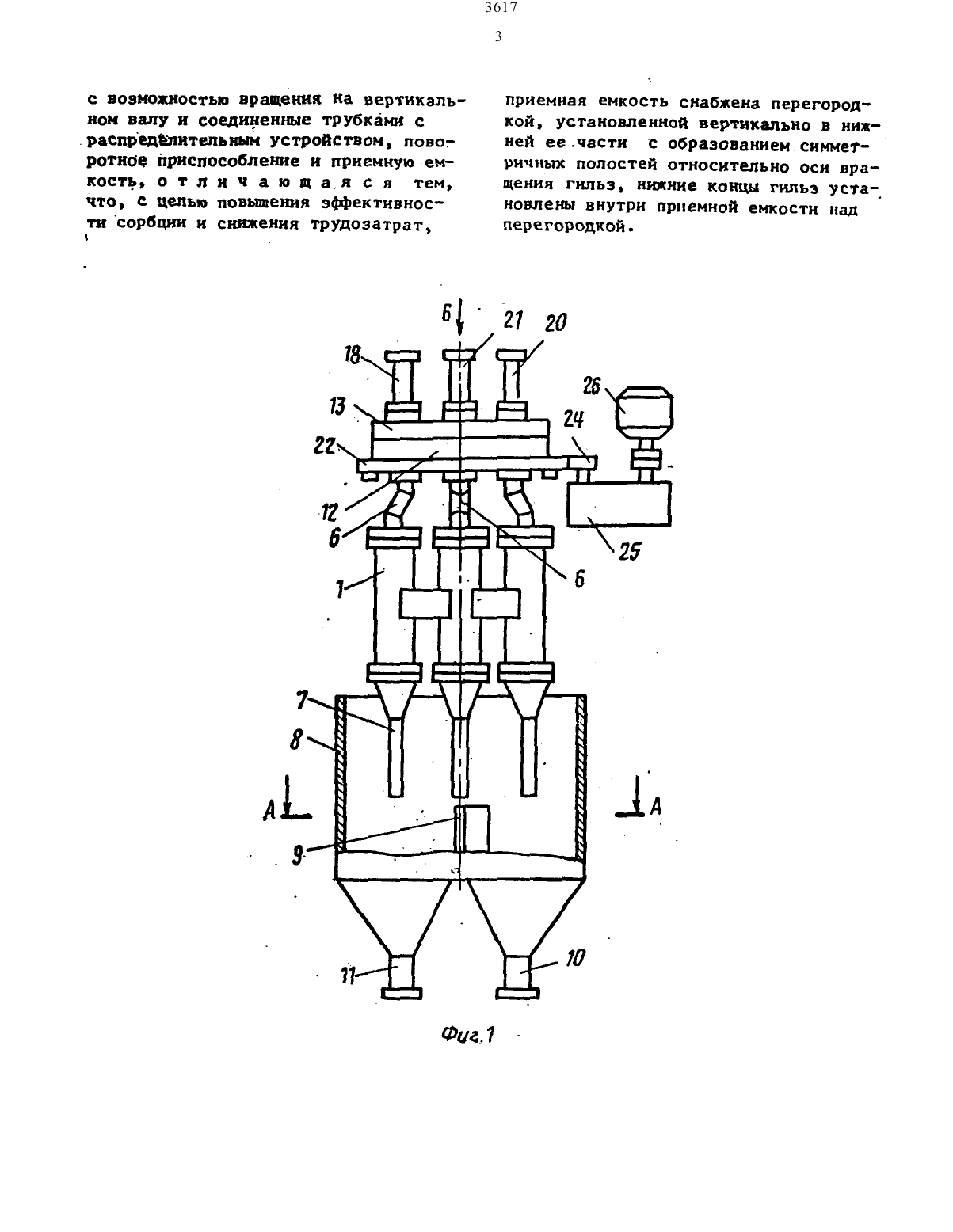

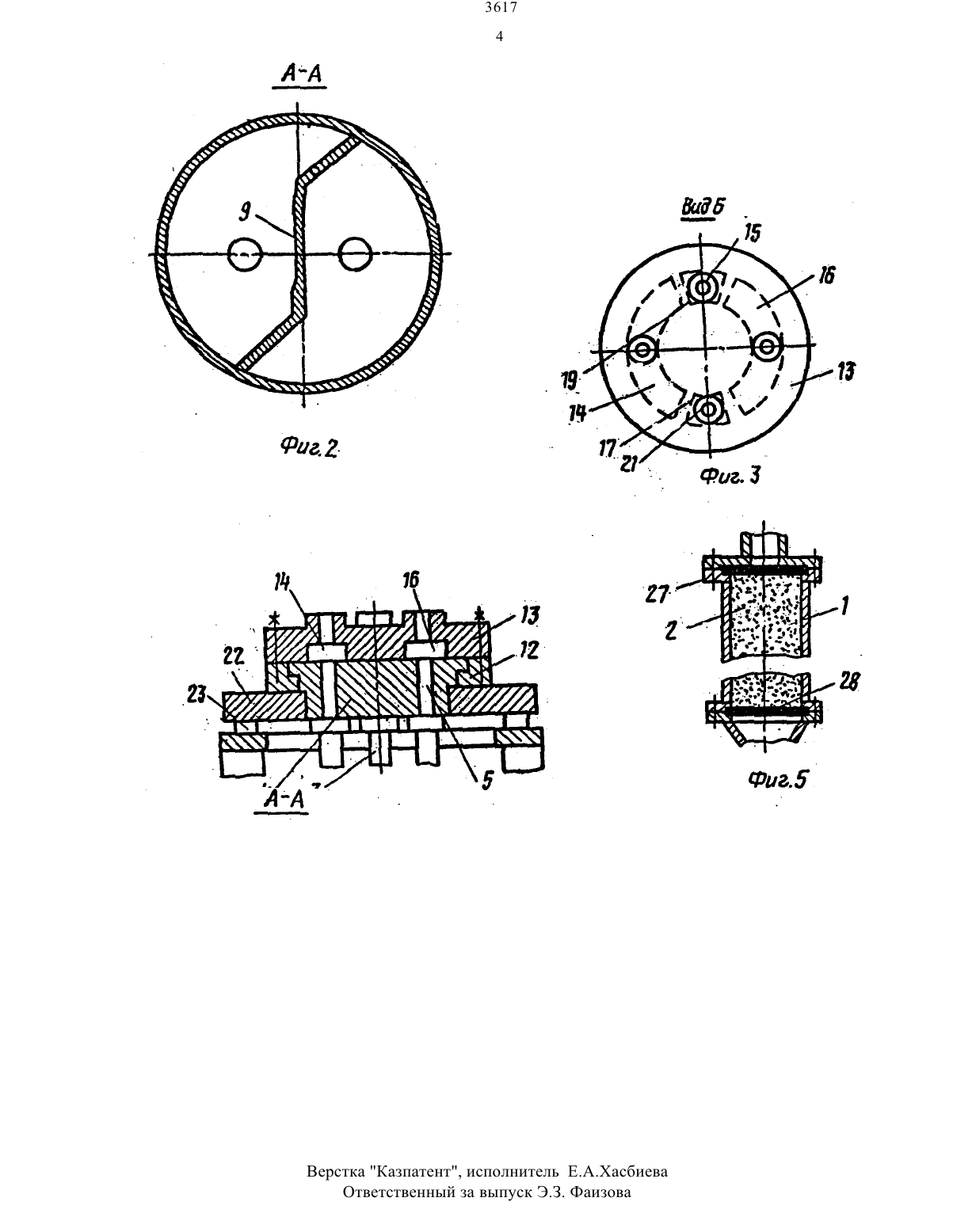

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(73) Открытое акционерное общество АРЗ-3 (КН)- (7) Изобретение относится к установ кем для изменения каустического мо дуля алюнинатного раствора путемИЗВЛЕЧЕНИЯ На НЕГО БЕЗ-НОЧНЫХ ИОНОВ.Цель изобретения - повьшеиие эффективности. сорбции и съпаженне трудозатрат. Сорбционная установка имеет вертикальные гильзы с ионнообненной снолой установленные с возможностьювращения и соединения с распредели тельным устройством, поворотное приспособление и приемную емкость с пе регородкой, установленной вертикаль но в нижней ее части, образуя две симметричные полости относительнооси вращения гильз, нижние концы гильз установлены внутри приемнойНзобретене относится к производствам, применяющим оборудована для сорбции из раствора тех или иных компонентов, и может быть использовано, например, в глиноземном пронз водстве для изменения.каустического модуля алюминатного раствора путем извлечения из него щелочных ионовЦель изобретения повышение эффективности непрерывного процесса сорбции и снижение трудозатрат.На-фнг.1 изображена сорбционная установка, общий вид на фнг.2 разрез АА на фиг.1 на фиг.3 вид Б на фиг. на фиг.4 распределительное устройство, раэрезна 4 тг.5 гильза с ионообменной смолой,-разрезУстановка состоит из вертикальный гильз 1, заполнении ионообменной смолой 2, скрепленных между собой и установленных на валу 3, жестко соединенном с диском 4, отверстия 5 в котором связанычпосредством патрубков 6 с гильзами 1. Нижние концы гильз 1 выполнены в виде патрубков 7, установленным в приемной емкости 8 над вертикальной перегородкой 9,разделяющей емкость 8 на две части,снабженные патрубкам 10 и 11. В состав установки входит также распределительное устройство, содержащее,1 кроме диска 4, корпус 12 и крышку 13 с полостями 14-17, в которых имеются отверстия, связанныес патрубками.вращается в расределнтельном устройстве лшь диск 4, жестко соединенны.с патрубкам 6 валом 3 и зубчатым колесом 22, опирающимся на ролики 23 и связанным посредством шестер ни 24 с редуктором 25, приводимым вдействие электродвигателем 26. Все элементы, начиная с колеса 22, являются элементами поворотного устройства. Для удержания смолы 2 в гильзах1 в ник сверху и снизу установлены сетки 27 и 28.Установка работает следующим образом.Раствор, каустический модуль которого нужно изменить, например уменьшить, подается под давлением враспределительного устройства и че рез отверстие 5 диска 4 поступает в одну из гильз 1. Раствор проходитчерез слой смолы 2 и через патрубок7 поступает в левую чсть емкости 8, из которой отводится через патрубок 11. При прохождении раствора через.слой смолы 2 (в качестве нее может быть взят, например, макропористый сульфокатнонит в Маформе) происходит сиижениейего концентрации по каустической щелочи (Ма 1 О) с одновременным насыщением ею смолы 2.По мере вращения диска 4 и гильз 1 в зону полости 14 переходит дРУгая гильза 1, соединенная сэтой полостью через отверстие 5 и патрубок 6. Первая же гильза 1 переходит в ЗОНУ полости 15 крышки 13, в которую через патрубок 19 подается под давлением воздух, выдувающмй остатки раствора из гильзы 1 в ту же левтючасть емкости 8 (для этого перегородка 9 изогнута соответствующим образом). далее эта гильза 1.переходит в зону полости 16, вкоторую через патрубок 20 подается промывная жидкость (вода), производящая регенерацию (отмеку от раствора) смолы 2 с образованием элюата (слабощелочного раствора), поступающего уже в правую часть емкости 8, н удаляющаяся из нее через патрубок 10. После этого гильза 1 переводится в зону полости 17, в которую через патрубок 21 подается под давлением воздух. Удаляющий из смолы 2 остатки воды в ту же правую часть емкости 8.Концы гильз 1 (патрубки 7) уста иовлены внутри емости 8 для устранения возможности попадания брызг щелочного раствора на обслуживающий персонал, особенно при выдувани раствора воздухом, хотя с технологической точки зренияпатрубки 7 могут быть установлены и над емкостью 8. Перегородка 9 делит емкость 8 на две НЗОЛИРОВЗННЫЕ ЧЗСТИ, СНММЕТРИЧНЫВ ОТ носительно оси вращения гильз 1,т.е. положение перегородки 9 в плане относительно полостей 14-17 должно быть таким, как показано на фиг.1 н2. Это исключает смешнване обработанного раствора с злюатомс возможностью вращния На Вертикальнон валу н соединенные трубкам сраспредетктепънът устройством, повст ротнбе приспособпене н приемную емкость, о т п н ч а ю щ ая с я тем,что, с целью повышения эффективнос ти сорбции и снижения трудозатрат,приемная емкость снабжена перегородкой, установленной вертикально в нижней ее.части с о 6 раэованиемсиммет ричных полостей относительно оси вращения гильз, нижние концы гильз уста 1 НОВЛЗНЪ ВНУТРИ ПРИЕМНОЙ ЕМКОСТИ Над перегородкой.Верстка Казпатент, исполнитель Е.А.Хасбиева Ответственный за выпуск ЭЗ. Фаизова
