Устройство для контроля двухнитевых ламп светофора

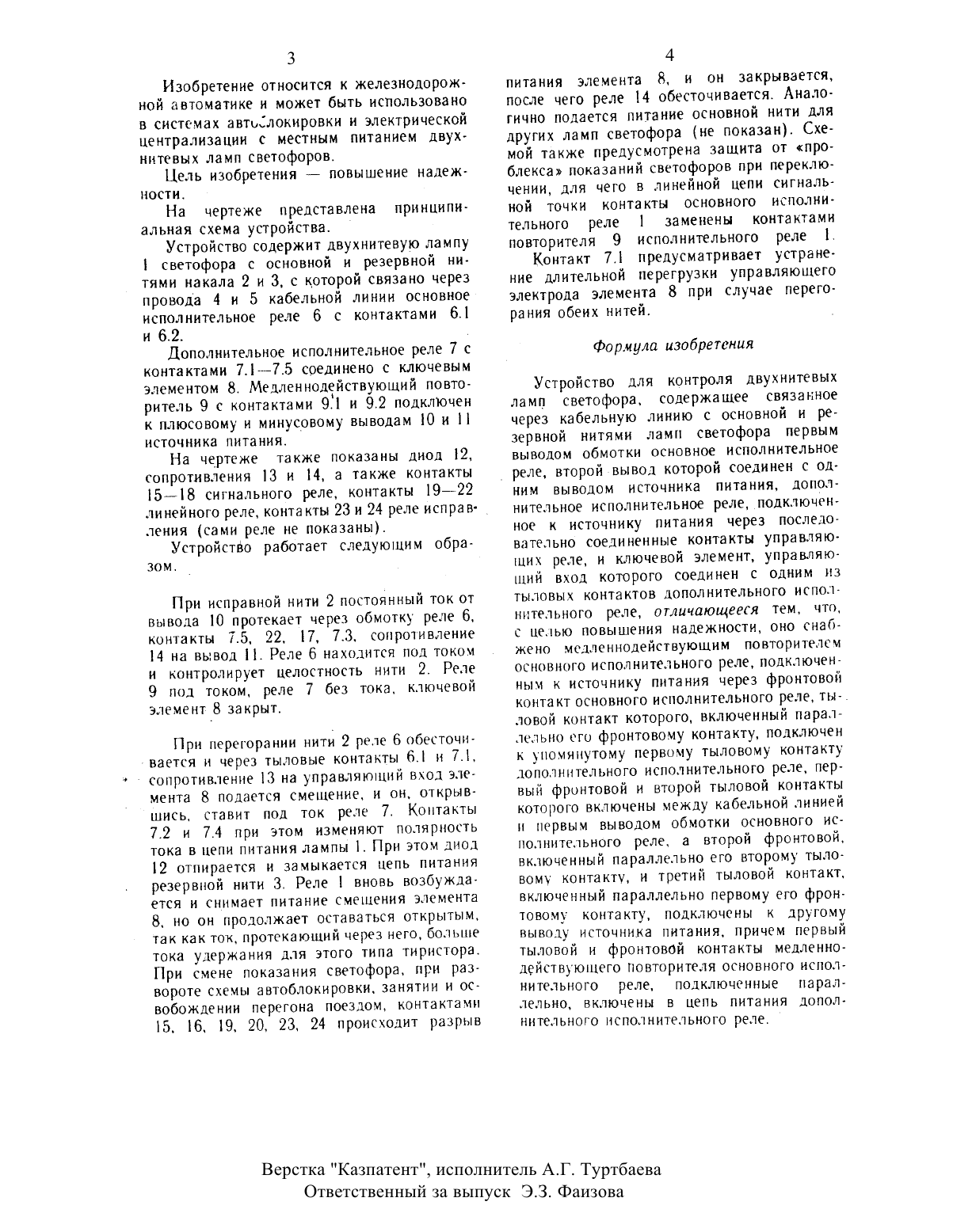

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ДВУХНИТЕВЫХ ЛАМП СВЕТОФОРА(57) Изобретение относится к железнодорожной автоматике и телемеханике и может быть использовано в системах автоблоки ровки и электрической централизации с местным питанием двухнитевых ламп свето форов. Цель изобретения повышение надежности. При исправной нити 2 ток протекает от полюса до источника питания через основное исполнительное реле 6,1 кон 2такты 7.5, 22. 17 и 7.2 к минусовому выводу 11. При перегоранни нити 2 реле 6 обесточивается и плюсовой вывод 10 подключа ется через контакты 6.2 и 7.1 к управляющему выводу ключевого элемента 8, в результате чего вспомогательное исполнительное реле 7 встает под ток. Контакты 7.2питания, и через диод 12 ток протекает по второй нити Зри реле 6 встает под ток. Медленнодействующий повторитель 9 оста ется при этом под током. Контактами 17. 18. 21 и 22 линейного реле производится выбор огней светофора, а контактами 23,24. 20, 15, 16. 9.1 и 9.2 производится выключение реле 7 при смене направления движения и переключении огней светофора,1 ил.Изобретение относится к железнодорожной автоматике и может быть использовано в системах автьСлокировки и электрической централизации с местным питанием двухнитевых ламп светофоров.На чертеже представлена альная схема устройства. сУстройство содержит двухнитевую лампу 1 светофора с основной и резервной нитями накала 2 и 3. с которой связано через провода 4 и 5 кабельной линии основное исполнительное реле 6 с контактами 6.1 н 6.2. .Дополнительное исполнительное реле 7 с контактами 7.17.5 соединено с ключевым элементом 8. Медленнодействующий повторитель 9 с контактами 91 н 9.2 подключен к плюсовому и минусовому выводам 10 и 11 источника питания.На чертеже также показаны диод 12,сопротивления 13 и 14, а также контакты 15-18 сигнального реле, контакты 1922принципи линейного реле, контакты 23 и 24 реле исправ- , ления (сами реле не показаны). Устройство работает следующим образом.При исправной нити 2 постоянный ток от вывода 10 протекает через обмотку реле 6. контакты 7.5, 22. 17, 7.3. сопротивление 14 на вывод 11. Реле 6 находится под током и контролирует целостность нити 2. Реле 9 под током, реле 7 без тока, ключевой элемент 8 закрыт.При перегорании нити 2 реле 6 обесточи чвается и через тыловые контакты 6.1 и 1.1, сопротивление 13 на управляющий вход эле мента 8 подается смещение. и он, открывшись. ставит под ток реле 7. Контакты 7.2 и 7.4 при этом изменяют полярность тока в цепи питания лампы 1. При этом диод 12 отпнрается и замыкается цепь питания резервной нити 3. Реле 1 вновь возбуждается и снимает питание смешения элемента 8, но он продолжает оставаться открытым,так как ток, протекающий через него, больше тока удержания для этого типа тиристора. При смене показания светофора, при развороте схемы автоблокировки, занятии и освобождении перегона поездом, контактами 15. 16, 19, 20, 23, 24 происходит разрывпитания элемента 8, и он закрывается,после чего реле 14 обесточнвается. Аналогично подается питание основной нити для других ламп светофора (не показан). Схемой также предусмотрена защита от проблекса показаний светофоров при переключении, для чего в линейной цепи сигнальной точки контакты основного исполнительного реле 1 заменены контактами повторителя 9 исполнительного реле 1.Контакт 7.1 предусматривает устранение длительной перегрузки управляющего электрода элемента 8 при случае перегорания обеих нитей.Устройство для контроля двухнитевых ламп светофора, содержащее связанное через кабельную линию с основной и резервной нитями ламп светофора первым выводом обмотки основное исполнительное реле, второй вывод которой соединен с одним выводом источника питания, дополнительное исполнительное реле,подк.чюченное к источнику питания через последовательно соединенные контакты управляющих реле, и ключевой элемент, управляюший вход которого соединен с одним из тыловых контактов дополнительного испод нительного реле, отличающееся тем, что,с целью повышения надежности, оно снабжено медленнодействуюшим повторителем основного исполнительного реле, подключенным к источнику питания через фронтовойКОНТЗКТ ОСНОВНОГО ИСПОЛНИТЕЛЬНОГО РЕЛЕ, ТЫ, ловой контакт которого, включенный параллельно его фронтовому контакту, подключен к упомянутому первому тыловому контакту дополнительного исполнительного реле, первый фронтовой и второй тыловой контакты которого включены между кабельной линией н первым выводом обмотки основного исполнительного реле, а второй фронтовой,включенный параллельно его второму тыловому контакту, и третии тыловои контакт,включенный параллельно первому его фронтовому контакту, подключены к другому выводу источника питания, причем первый тыловой и фронтовой контакты медленнодействуюшего повторителя основного исполнительного реле, подключенные параллельно, включены в цепь питания дополнительного исполнительного реле.Верстка Казпатент, Исполнитель А.Г. Туртбаева Ответственный за выпуск Э,З Фаизова
