Установка вибро-мануальной терапии позвоночника

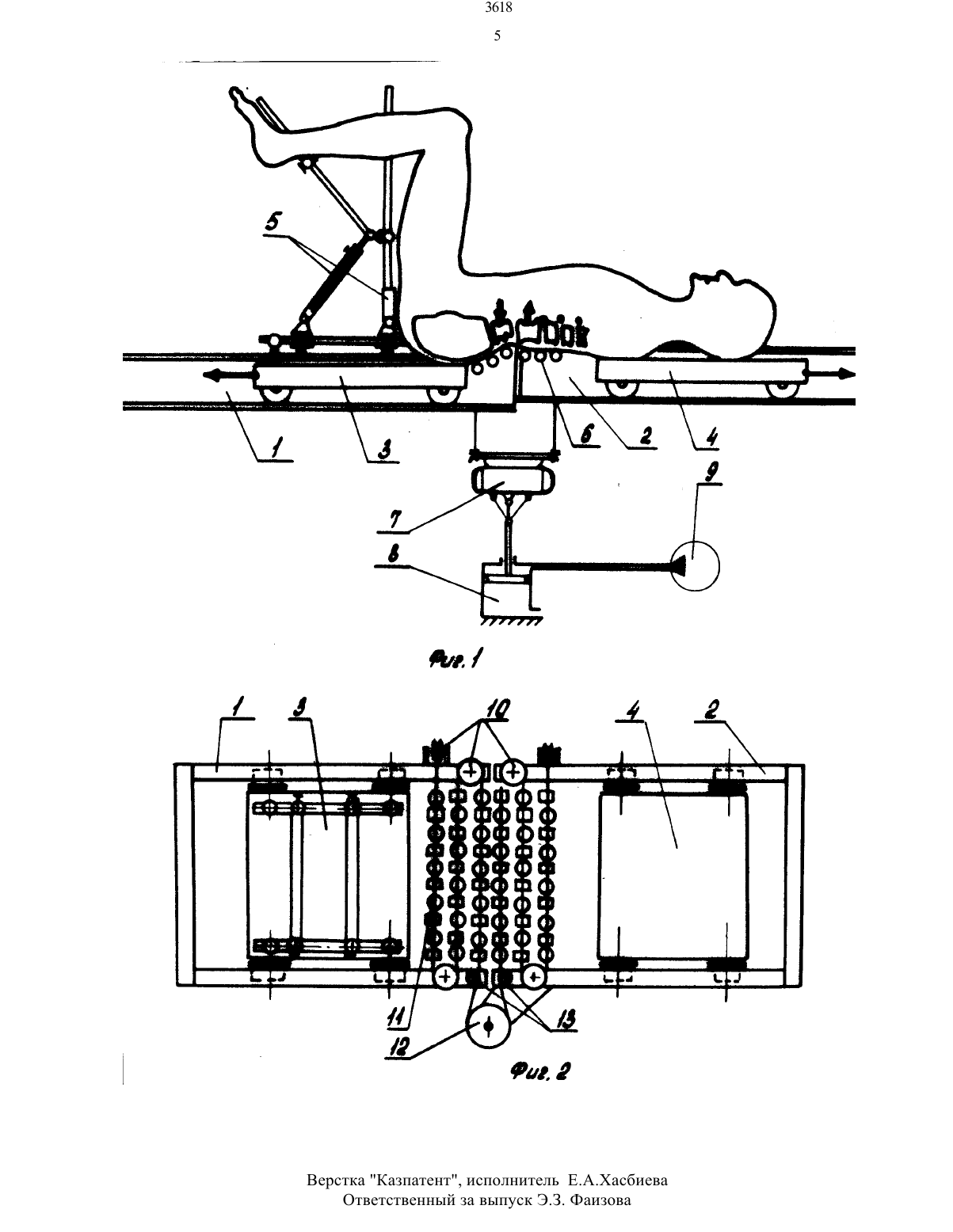

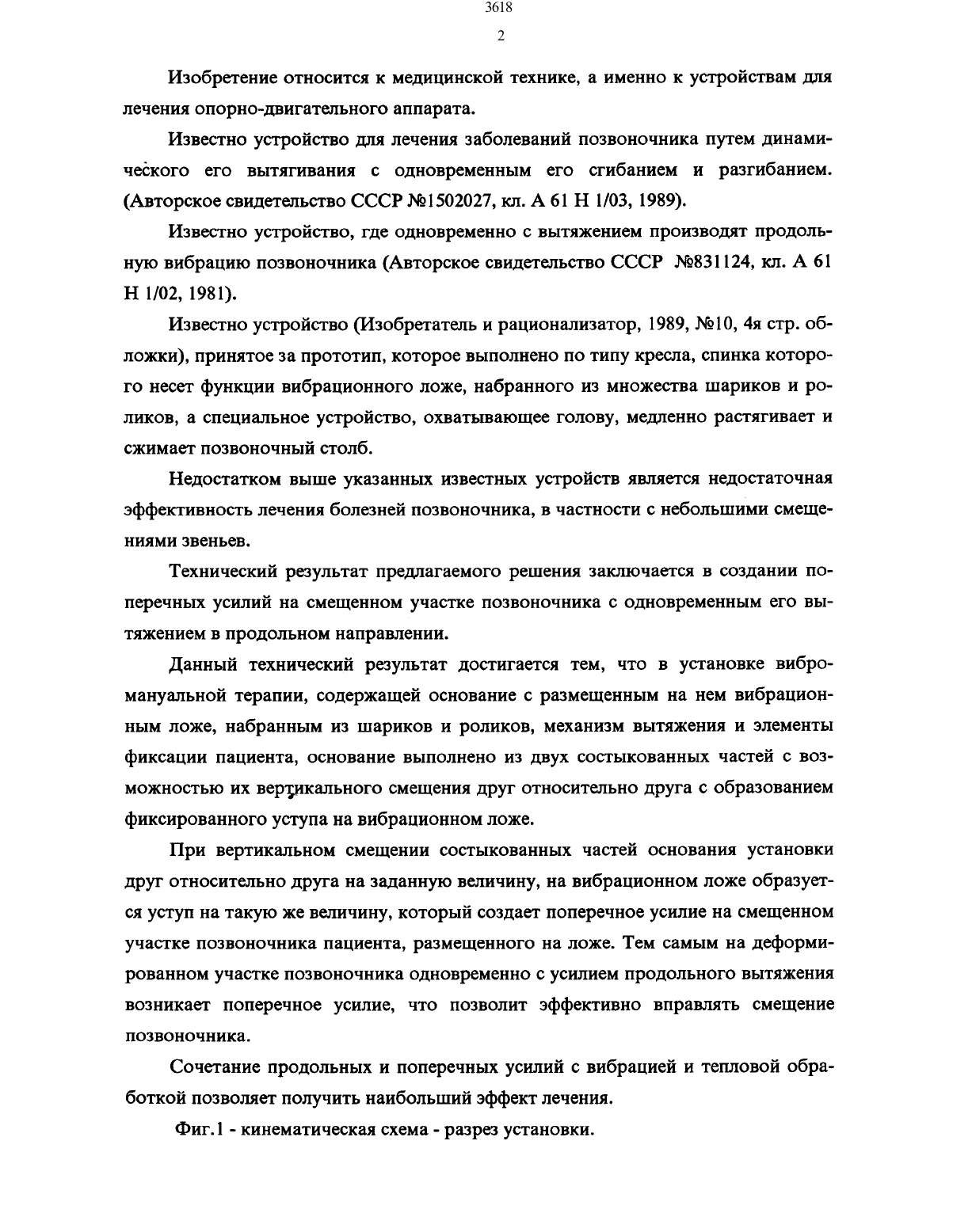

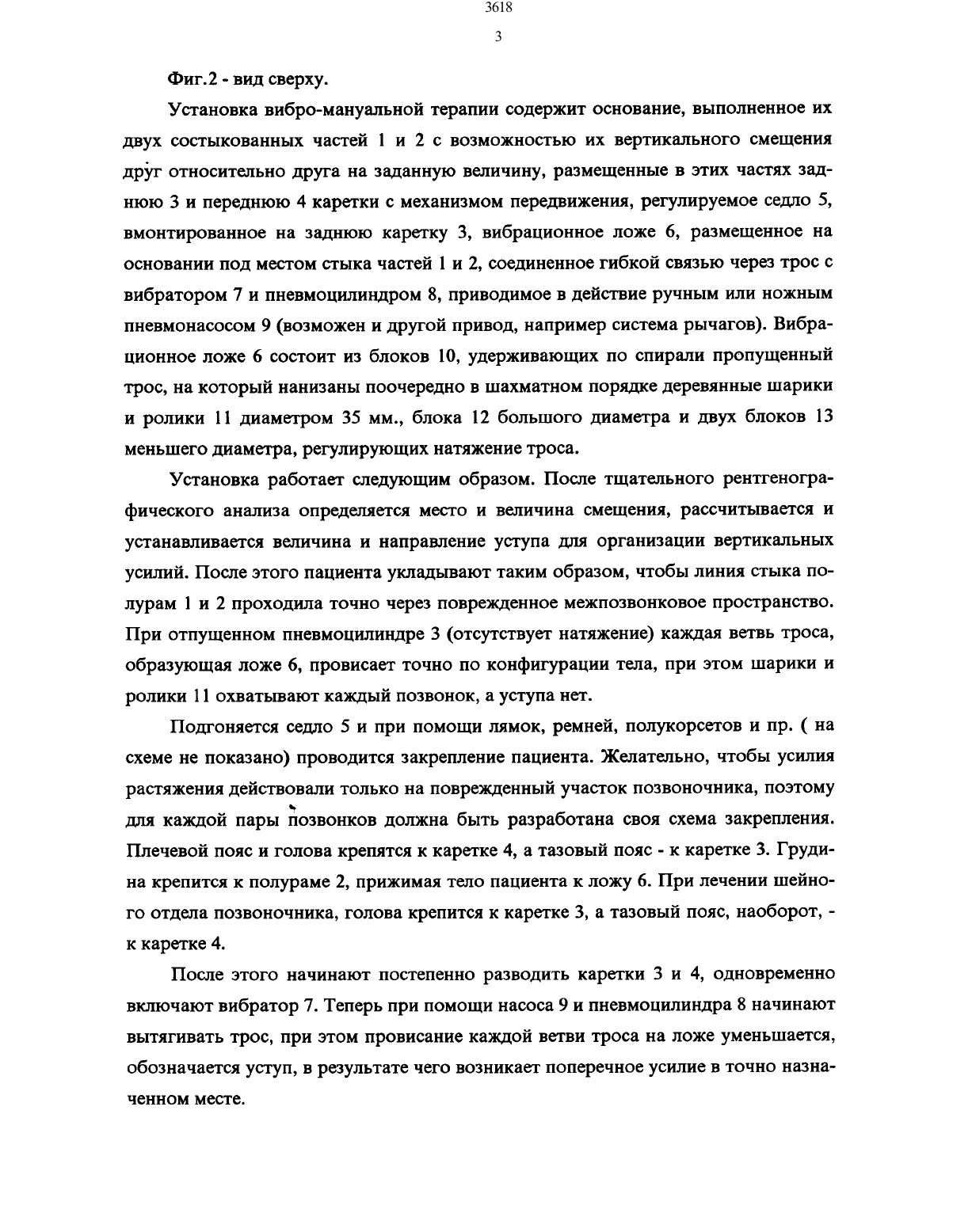

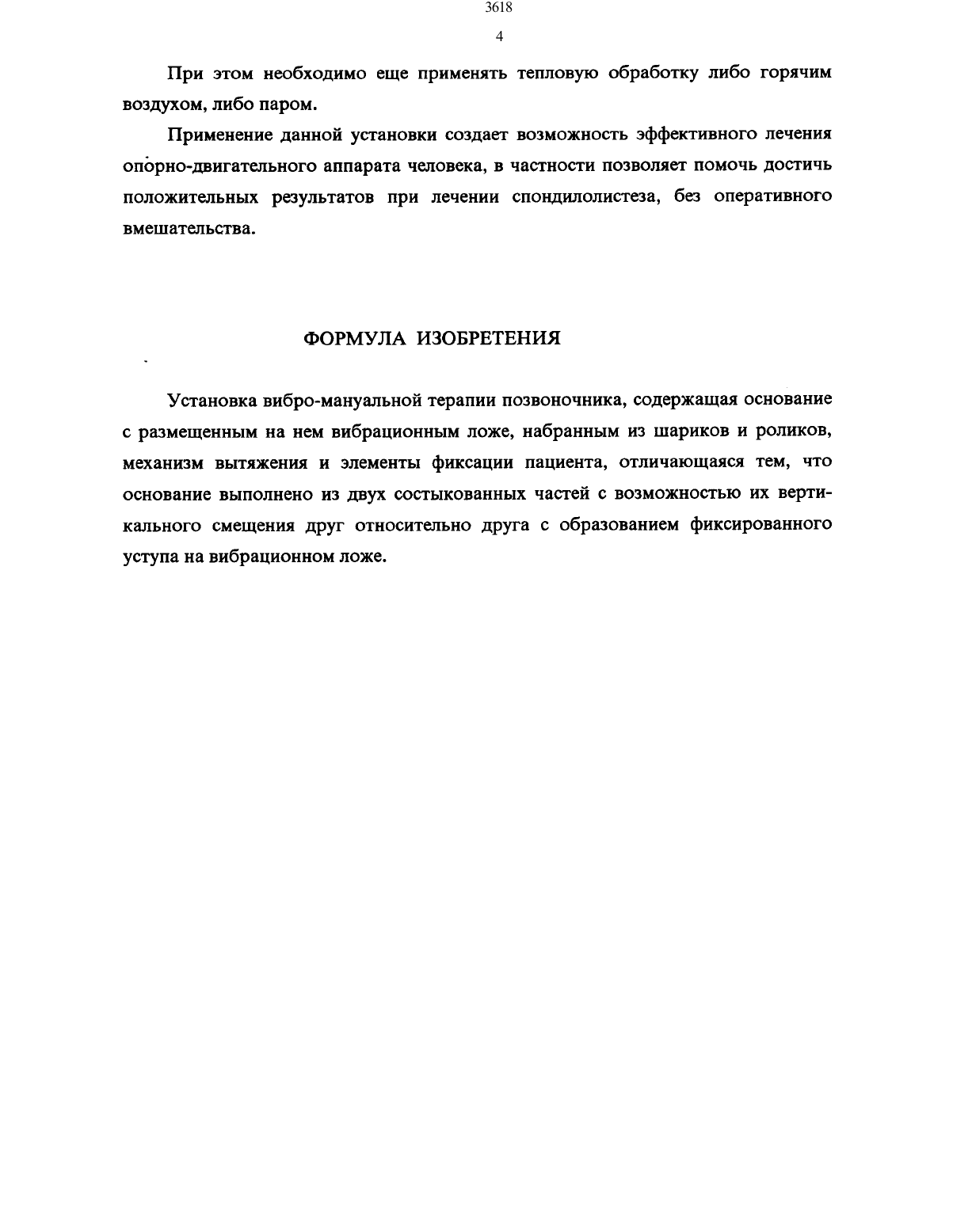

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(73) Акционерное общество Жезказганцвет Мет им, К.ИСатпаева(57) Изобретение относится к медицинской технике, в частности к устройствам для лечения опорно-двигательного аппарата. Технический результат изобретения заключается в создании поперечных усилий на заданном участке позвоночника одновременно с его вытяжением. Установка содержит основание с размещенным на нем вибрационным ложе,набранным из шариков и роликов. Основание выполнено из двух состыкованных частей с возможностью их вертикального смещения друг относительно друга длясоздания фиксированного уступа на вибрационном ложе.Изобретение относится к медицинской технике, а именно к устройствам для лечения опорно-двигательного аппарата.Известно устройство для лечения заболеваний позвоночника путем динамического его вытягивания с одновременным его сгибанием и разгибанием.Известно устройство, где одновременно с вытяжением производят продольную вибрацию позвоночника (Авторское свидетельство СССР Л 9831124 кл. А 61 Н 1/02, 1981).Известно устройство (Изобретатель и рационализатор, 1989, МЮ, 4 я стр. обложки), принятое за прототип, которое выполнено по типу кресла, спинка которого несег функции вибрационного ложе, набранного из множества шариков и роликов, а специальное устройство, охватывающее голову, медленно растягивает и сжимает позвоночный столб.Недостатком выше указанных известных устройств является недостаточная эффективность лечения болезней позвоночника, в частности с небольшими смещениями звеньев.Технический результат предлагаемого решения заключается в создании поперечных усилий на смещенном участке позвоночника с одновременным его вытяжением в продольном направлении.Данный технический результат достигается тем, что в установке вибромануальной терапии, содержащей основание с размещенным на нем вибрационным ложе, набранным из шариков и роликов, механизм вытяжения и элементы фиксации пациента, основание выполнено из двух состыкованных частей с возможностью их вертикального смещения друг относительно друга с образованием фиксированного уступа на вибрационном ложе.При вертикальном смещении состыкованных частей основания установки друг относительно друга на заданную величину, на вибрационном ложе образуется уступ на такую же величину, который создает поперечное усилие на смещенном участке позвоночника пациента, размещенного на ложе. Тем самым на деформированном участке позвоночника одновременно с усилием продольного вытяжения возникает поперечное усилие, что позволит эффективно вправлять смещение позвоночника.Сочетание продольных и поперечных усилий с вибрацией и тепловой обработкой позволяет получить наибольший эффект лечения.Установка вибро-мануальной терапии содержит основание, выполненное их двух состыкованных частей 1 и 2 с возможностью их вертикального смещения друг относительно друга на заданную величину, размещенные в этих частях заднюю 3 и переднюю 4 каретки с механизмом передвижения, регулируемое седло 5,вмонтированное на заднюю каретку 3, вибрационное ложе 6, размещенное на основании под местом стыка частей 1 и 2, соединенное гибкой связью через трос с вибратором 7 и пневмоцилиндром 8, приводимое в действие ручным или ножным пневмонасосом 9 (возможен и другой привод, например система рычагов). Вибрационное ложе 6 состоит из блоков 10, удерживающих по спирали пропущенный трос, на который нанизаны поочередно в шахматном порядке деревянные шарики и ролики 11 диаметром 35 мм., блока 12 большого диаметра и двух блоков 13 меньшего диаметра, регулирующих натяжение троса.Установка работает следующим образом. После тщательного рентгенографического анализа определяется место и величина смещения, рассчитывается и устанавливается вегшчина и направление уступа для организации вертикальных усилий. После этого пациента укладывают таким образом, чтобы линия стыка полурам 1 и 2 проходила точно через поврежденное межпозвонковое пространство. При отпущенном пневмоцилиндре 3 (отсутствует натяжение) каждая ветвь троса,образующая ложе 6, провисает точно по конфигурации тела, при этом шарики и ролики 11 охватывают каждый позвонок, а уступа нет.подгоняется седло 5 и при помощи лямок, ремней, полукорсетов и пр. ( на схеме не показано) проводится закрепление пациента. Желательно, чтобы усилия растяжения действовали только на поврежденный участок позвоночника, поэтому для каждой пары позвонков должна быть разработана своя схема закрепления. Плечевой пояс и голова крепятся к каретке 4, а тазовый пояс - к каретке 3. Грудина крепится к полураме 2, прижимая тело пациента к ложу 6. При лечении шейного отдела позвоночника, голова крепится к каретке 3, а тазовый пояс, наоборот, к каретке 4.После этого начинают постепенно разводить каретки 3 и 4, одновременно включают вибратор 7. Теперь при помощи насоса 9 и пневмоцилиндра 8 начинают вытягивать трос, при этом провисание каждой ветви троса на ложе уменьшается,обозначается уступ, в результате чего возникает поперечное усилие в точно назна ченном месте.При этом необходимо еще применять тепловую обработку либо горячим воздухом, либо паром.Применение данной установки создает возможность эффективного лечения опорно-двигательного аппарата человека, в частности позволяет помочь достичь положительных результатов при лечении спондилолистеза, без оперативногоУстановка вибро-мануальной терапии позвоночника, содержащая основание с размещенным на нем вибрационным ложе, набранным из шариков и роликов,механизм вытяжения и элементы фиксации пациента, отличающаяся тем, что основание выполнено из двух состыкованных частей с возможностью их вертикального смещения друг относительно друга с образованием фиксированногоуступа на вибрационном ложе.
